베콤카 중고차 구매전점검, 인피니티 QX60 점화2차 스코프 파형분석

2024年7月18日14:27, 木, KST. 文善柱

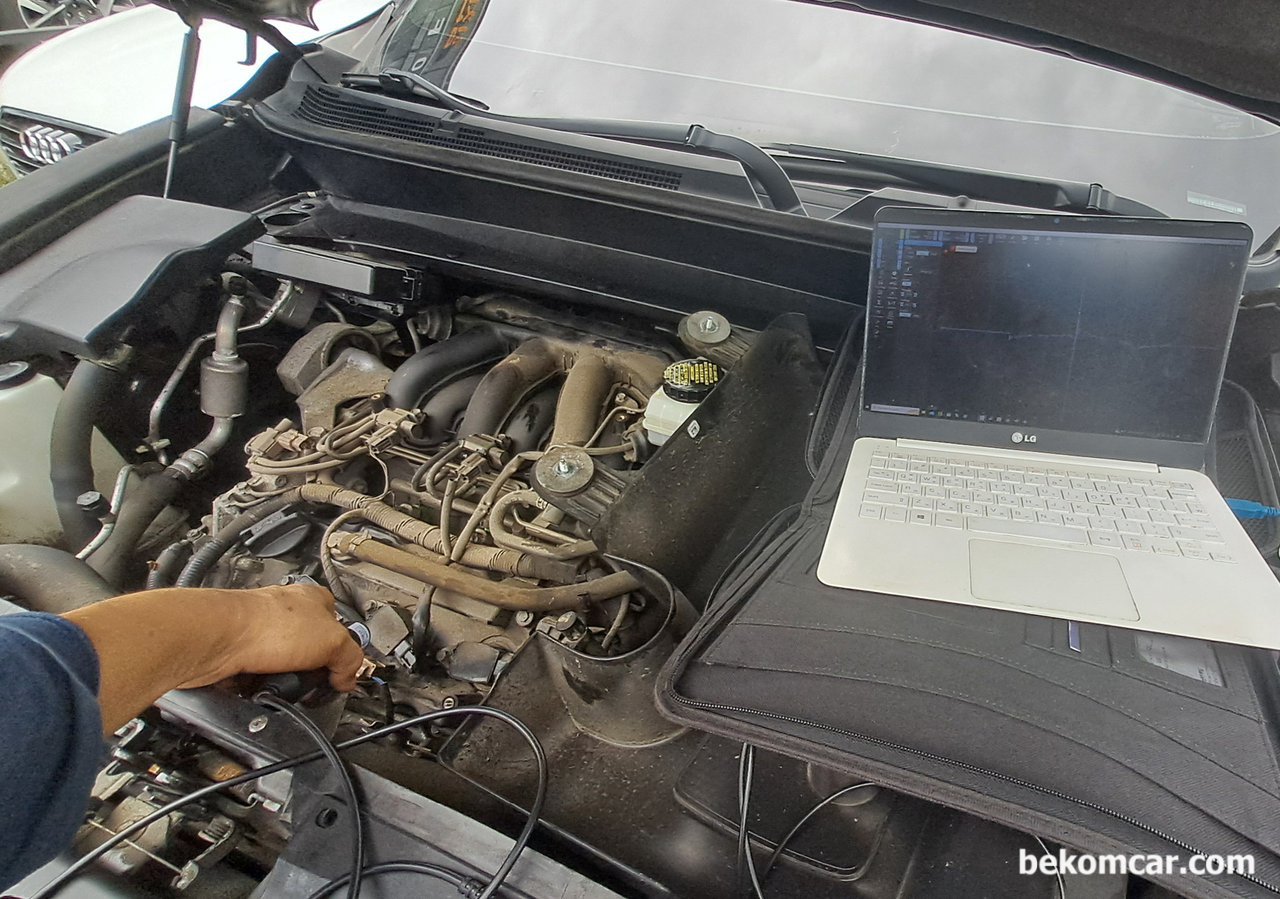

인피니티 QX60 SUV차량 구매동행 점검이다. 점화2차 파형은 놀랍게 점화플러그, 점화코일, 인젝터, 연료펌프, 흡기밸브, 배기밸브, EGR이상, 시스템농후, 희박등 상당수 정보를 알려준다. 스코프를 이용한 파형분석은 최소한의 분해조립으로 최대한 과학적이고 데이터기반의 자동차고장 진단. 정비가 가능하다. 베콤카는 중고차구매전 점검에서도 필요시 스코프를 사용하여 정밀진단을 한다. 베콤카에서는 스코프 2개를 목적에 따라서 사용한다. 하나는 피코스코프 2채널이고 2번째 스코프는 Micsig의 4채널 이다. 둘 다 세계적으로 널리 사용되는 자동차진단용 오실로스코프이다. 스코프는 쉽게 현미경과 같다. 현미경이 있으면 눈에 안보이는것을 볼 수 있는것과 같은 이치이다. 특히 최근 차량 고장코드 진단 정비에 스코프는 필수측정 장비이다.

1 352

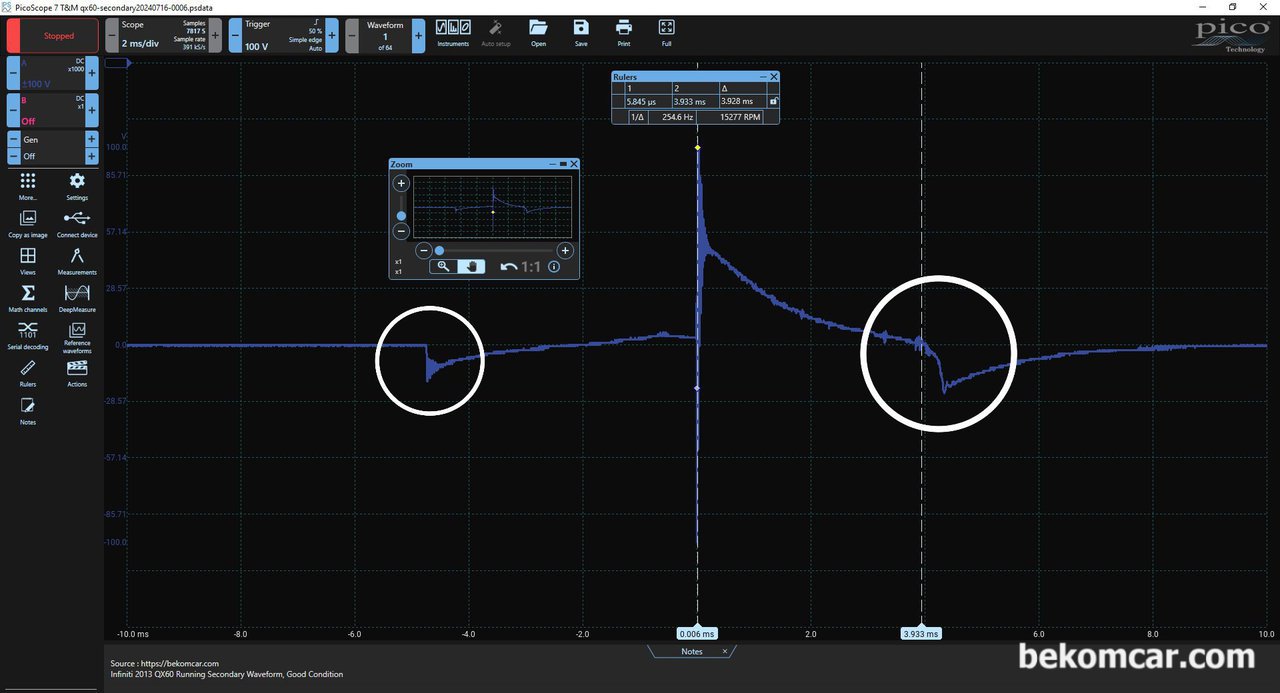

베콤카 중고차 구매전점검, 인피니티 QX60 점화2차 스코프 파형분석, 베콤카는 중고차구매전 점검에서도 필요시 스코프를 사용하여 정밀진단을 한다. 기록으로 남긴다. 인피니티 QX60 SUV 점화2차파형 이다. 점화코일 스위칭시간 (Dwell Time) 과 Firing KV, Spark KV 그리고 실제 점화플러그가 점화되는시간 (Burn Time) 파형이다. 특이한것은 점화플러그 점화시간 Burn Time이 타 메이커 차량에 비하여 긴 편이다. 약 3.4~4.0ms로 측정된다. 보통은 1.5~2.5ms정도이다. 1ms는 0.001초 1/1000 초이다.|ベコムカー (bekomcar)

베콤카는 중고차구매전 점검에서도 필요시 스코프를 사용하여 정밀진단을 한다. 기록으로 남긴다. 인피니티 QX60 SUV 점화2차파형 이다. 점화코일 스위칭시간 (Dwell Time) 과 Firing KV, Spark KV 그리고 실제 점화플러그가 점화되는시간 (Burn Time) 파형이다. 특이한것은 점화플러그 점화시간 Burn Time이 타 메이커 차량에 비하여 긴 편이다. 약 3.4~4.0ms로 측정된다. 보통은 1.5~2.5ms정도이다. 1ms는 0.001초 1/1000 초이다.

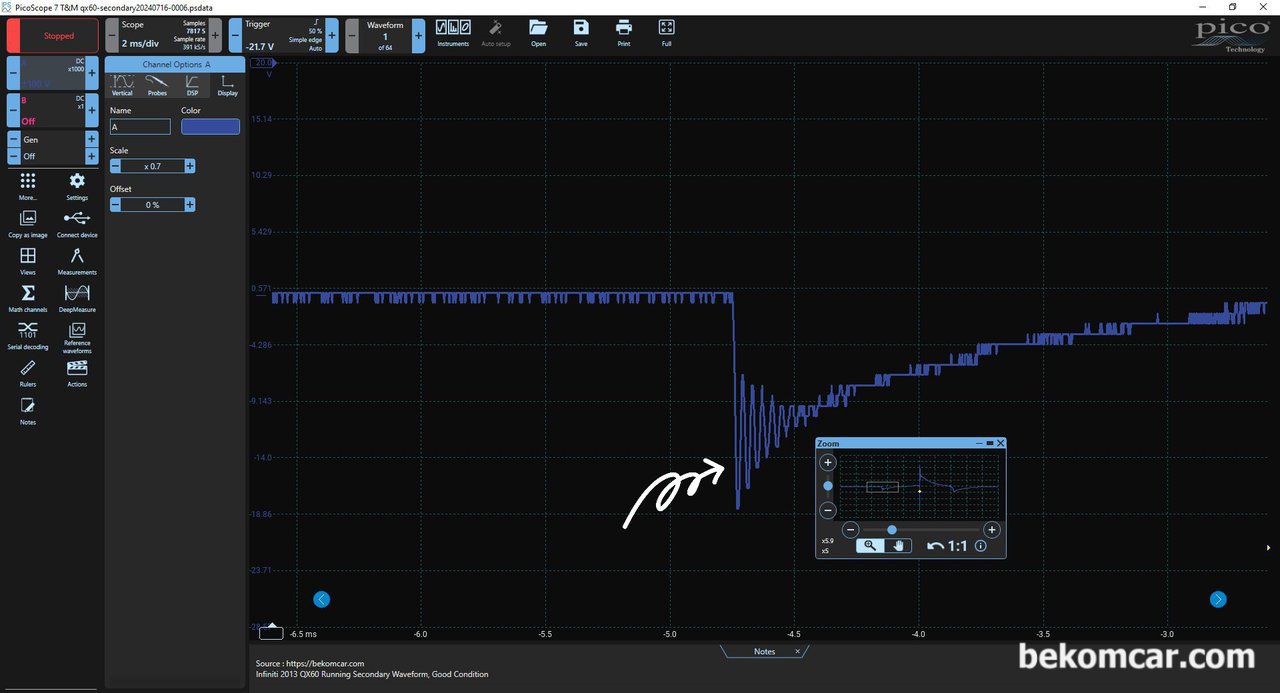

베콤카 중고차 구매전점검, 인피니티 QX60 점화2차 스코프 파형분석, 점화코일이 ECM으로 부터 신호를 받아서, 점화코일 스위치를 켜면 일정기간동안(Dwell Time) 전류가 흐르게 된다. 이때 없던 전류가 생기면서 맥박이 생긴다. 오실레이션이라고 하는데, 확대하여 살펴보면 확실하게 맥박이 보인다. 그라운드 전원, 파원전원, 하네스, 휴즈, 릴레이등 모든관련 모듈.부품이 정상이라는 의미이다. 베콤카는 스코프를 활용하여 중고차구매전 정밀점검 서비스를 제공한다.|ベコムカー (bekomcar)

점화코일이 ECM으로 부터 신호를 받아서, 점화코일 스위치를 켜면 일정기간동안(Dwell Time) 전류가 흐르게 된다. 이때 없던 전류가 생기면서 맥박이 생긴다. 오실레이션이라고 하는데, 확대하여 살펴보면 확실하게 맥박이 보인다. 그라운드 전원, 파원전원, 하네스, 휴즈, 릴레이등 모든관련 모듈.부품이 정상이라는 의미이다. 베콤카는 스코프를 활용하여 중고차구매전 정밀점검 서비스를 제공한다.
