BMW CD9304 BSD (Bit-Serial Data) 인터페이스통신 고장코드

2024年7月21日15:14, 日, KST. 文善柱

BMW E90 BSD 통신오류시 참고할 배터리 터미널 정보이다. 이 작업은 DSO 스코프를 사용하는것이 가장 빠르게 진단 정비가 가능하다. 대다수 BMW차량의 BSD BUS 통신망 (LIN BUS, single wire) 에는 IBS, 오일레벨센서, 알터네이터 그리고 워터펌프 가 연결되어 있다. LIN 통신은 주로 썬루프, 문, 창문 등 모듈에 많이 사용되고, CAN HIGH & CAN LOW 통신 (CAN통신) 과는 전혀다른 형태의 통신시스템이다. LIN 통신 진단시 참고해야 한다. BMW의경우 특이점은 배터리관리시스템 (IBS)모듈에 사용되는 휴즈가 고장나면 통째로 교환해야 한다.

1 418

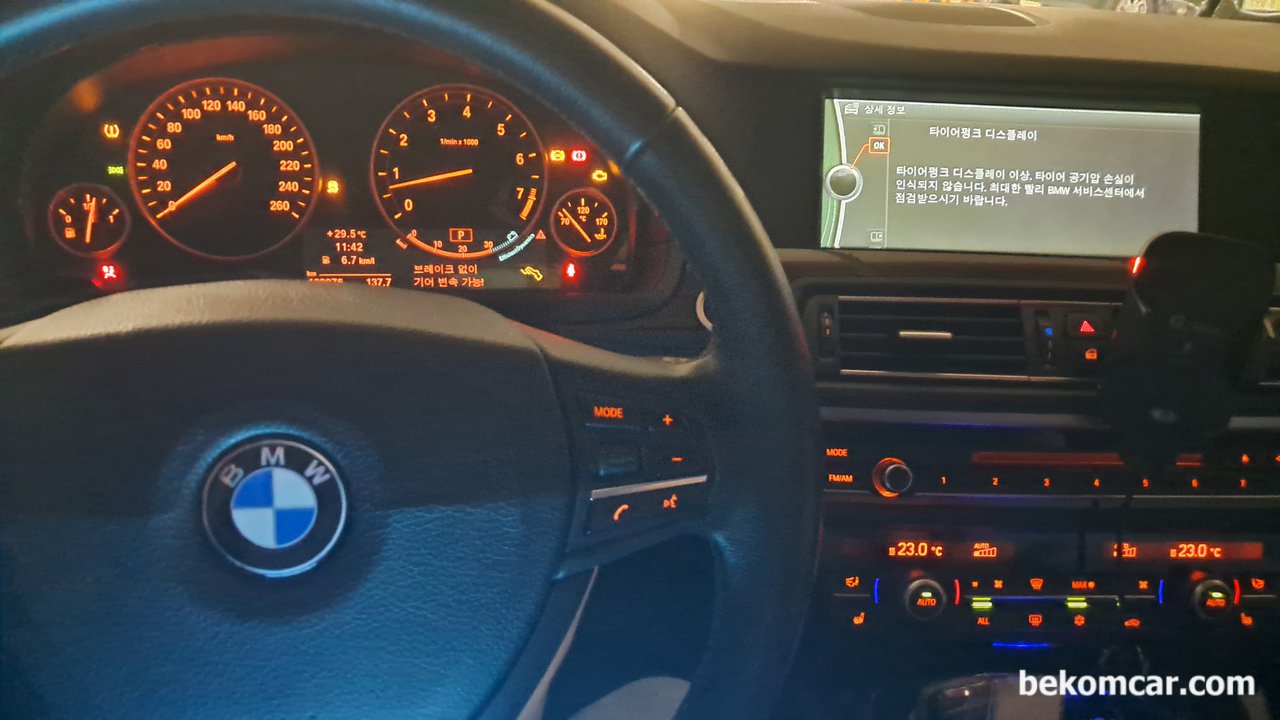

BMW CD9304 BSD (Bit-Serial Data) 인터페이스통신 고장코드, BMW CD9304 BSD (Bit-Serial Data) 인터페이스통신 고장코드 발생시에 사실차량은 안전모드로 전환되어 오만가지 고장코드가 다 표시된다. 하지만, BSD통신망 장애의 경우 오일레벨센서, 알터네이터, IBS와 냉각펌프 상태를 점검해야 한다.|ベコムカー (bekomcar)

BMW CD9304 BSD (Bit-Serial Data) 인터페이스통신 고장코드 발생시에 사실차량은 안전모드로 전환되어 오만가지 고장코드가 다 표시된다. 하지만, BSD통신망 장애의 경우 오일레벨센서, 알터네이터, IBS와 냉각펌프 상태를 점검해야 한다.

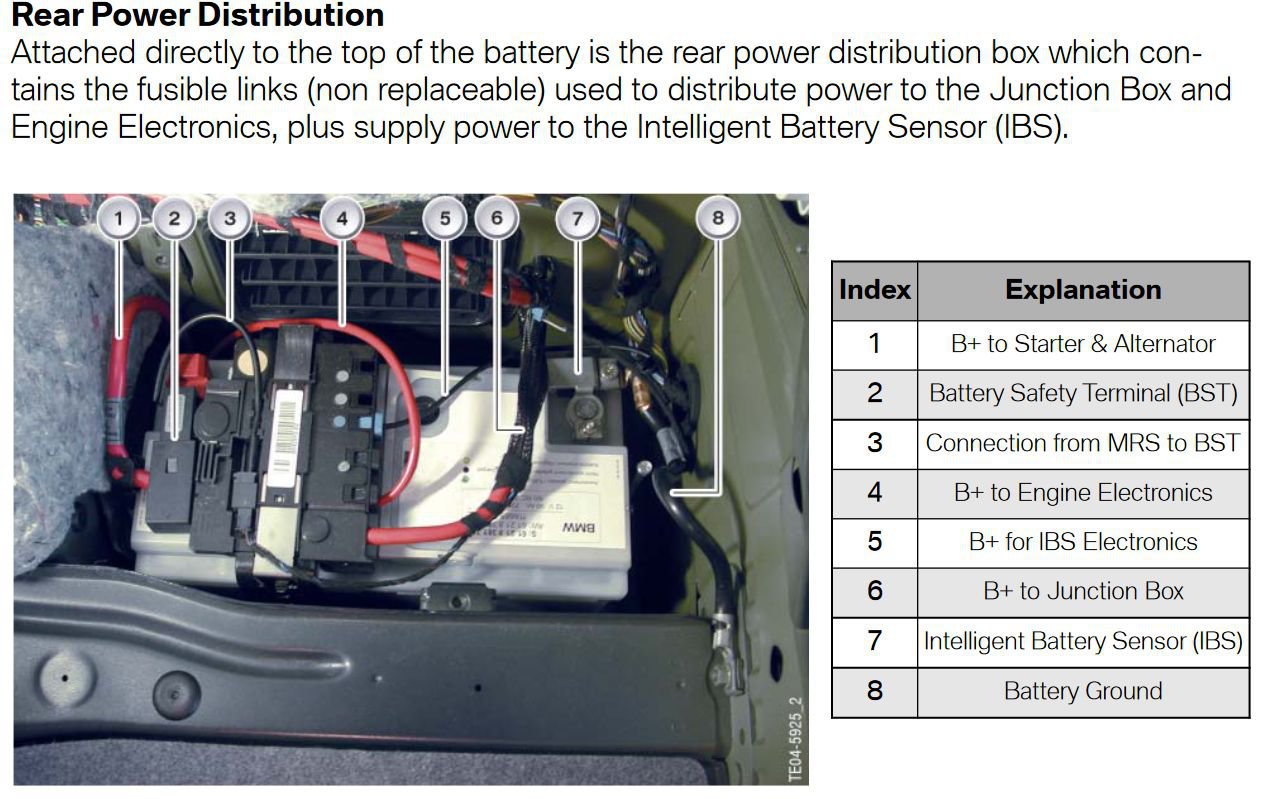

BMW CD9304 BSD (Bit-Serial Data) 인터페이스통신 고장코드, E90 Voltage Supply & Bus Systems, Rear Power Distribution, Courtesy of https://www.e92n55.com/wp-content/uploads/2016/08/pdf-bmw-e90-voltage-supply-bus-systems.pdf|ベコムカー (bekomcar)

E90 Voltage Supply & Bus Systems, Rear Power Distribution, Courtesy of https://www.e92n55.com/wp-content/uploads/2016/08/pdf-bmw-e90-voltage-supply-bus-systems.pdf

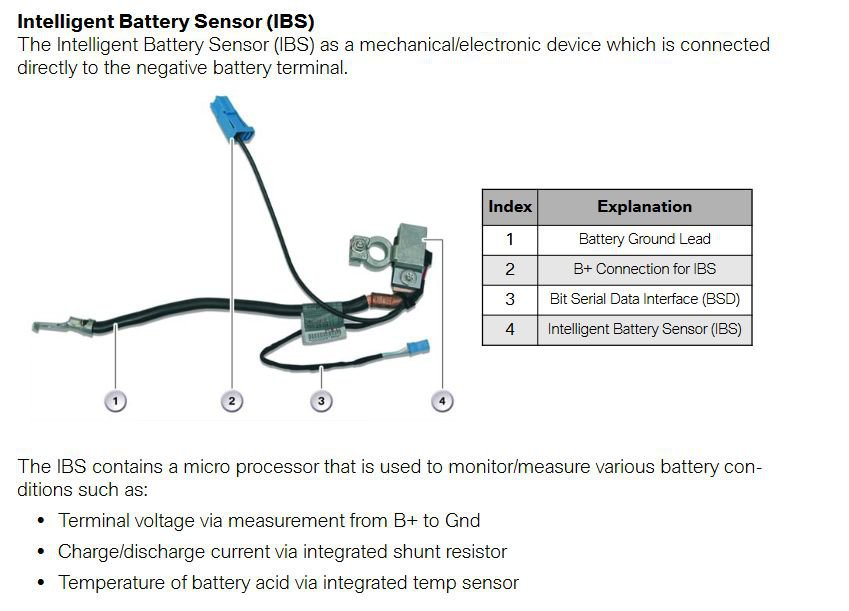

BMW CD9304 BSD (Bit-Serial Data) 인터페이스통신 고장코드, Intelligent Battery Sensor (IBS), Courtesy of https://www.e92n55.com/wp-content/uploads/2016/08/pdf-bmw-e90-voltage-supply-bus-systems.pdf|ベコムカー (bekomcar)

Intelligent Battery Sensor (IBS), Courtesy of https://www.e92n55.com/wp-content/uploads/2016/08/pdf-bmw-e90-voltage-supply-bus-systems.pdf

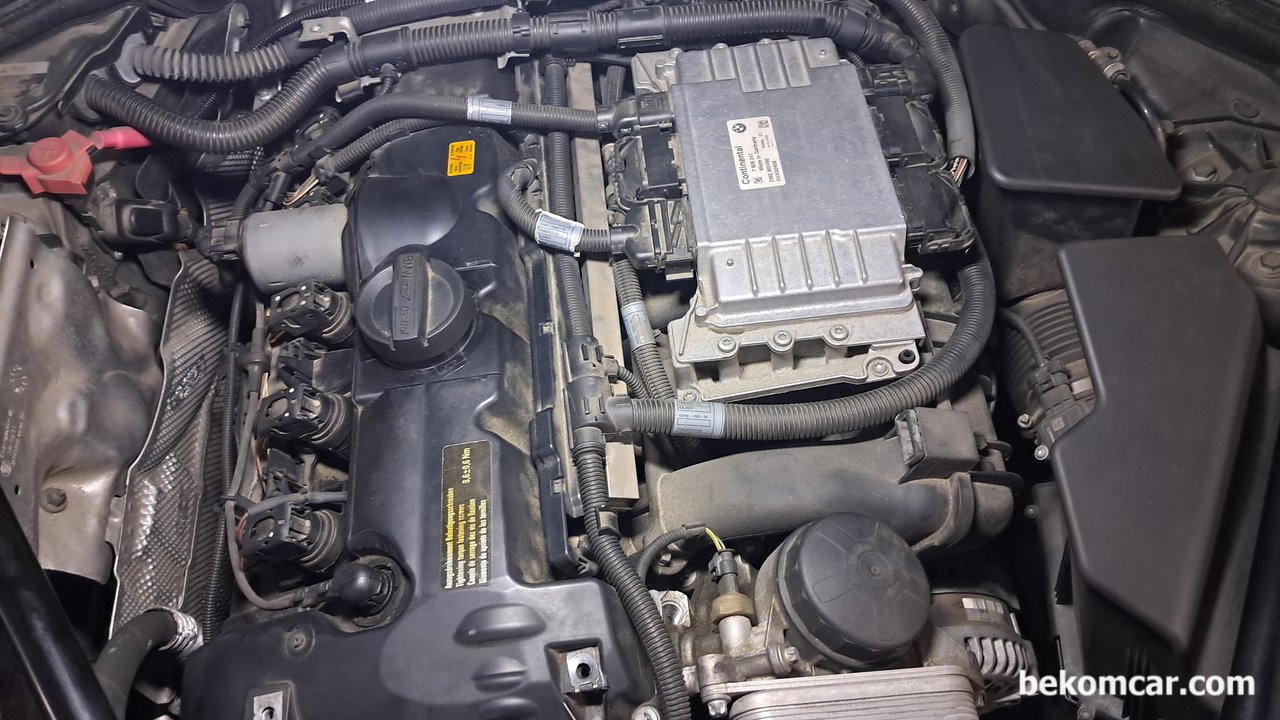

BMW CD9304 BSD (Bit-Serial Data) 인터페이스통신 고장코드, BMW CD9304 BSD (Bit-Serial Data) 인터페이스통신 고장코드 발생시에 사실차량은 안전모드로 전환되어 오만가지 고장코드가 다 표시된다. F10 528i 경우 점화코일 그라운드 역류전기 가 DME 내부의 NPX 반도체 회사의 LIN BUS Transceiver 칩 손상시킨 경우가 흔하다.|ベコムカー (bekomcar)

BMW CD9304 BSD (Bit-Serial Data) 인터페이스통신 고장코드 발생시에 사실차량은 안전모드로 전환되어 오만가지 고장코드가 다 표시된다. F10 528i 경우 점화코일 그라운드 역류전기 가 DME 내부의 NPX 반도체 회사의 LIN BUS Transceiver 칩 손상시킨 경우가 흔하다.
