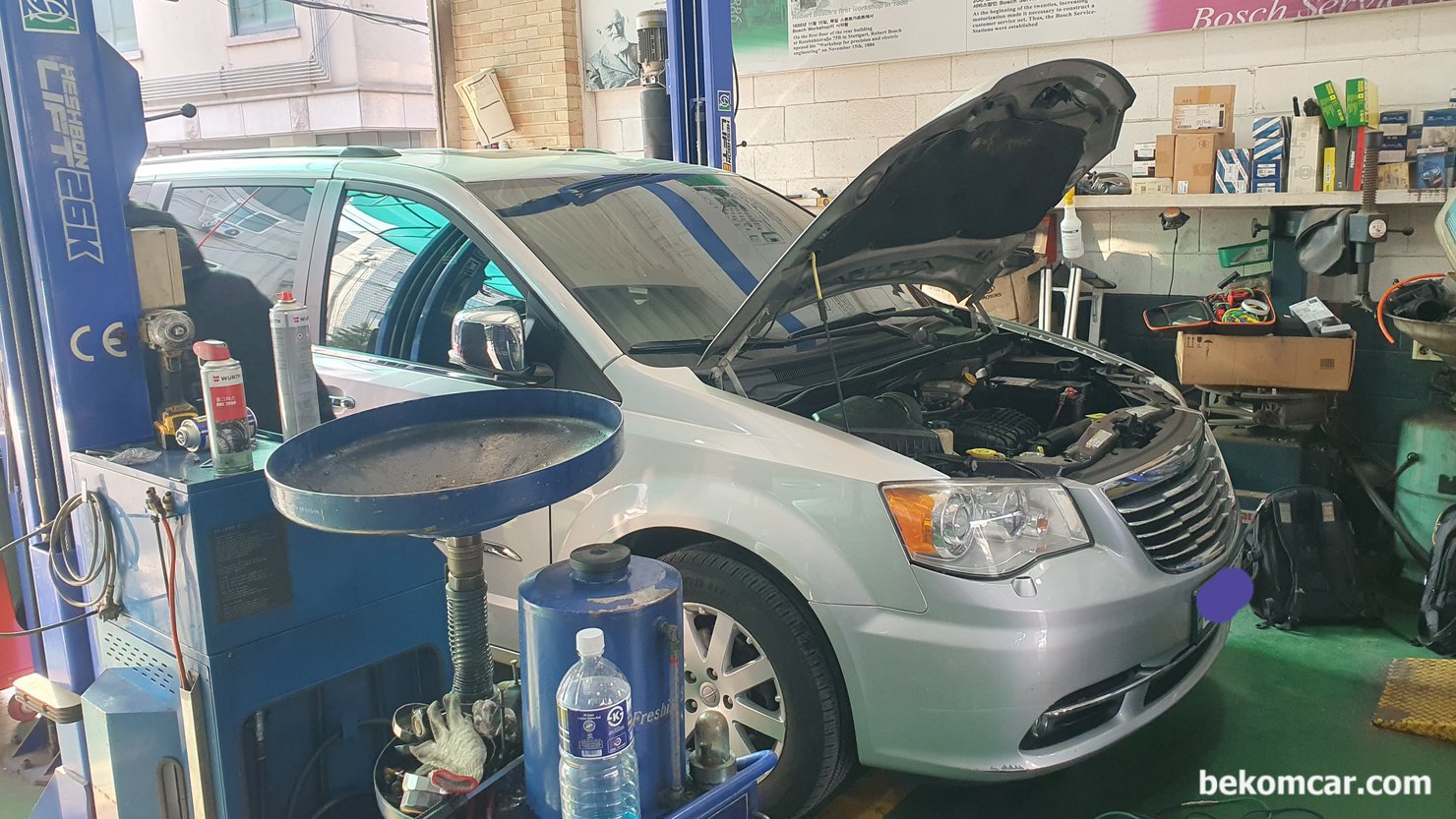

연희동 수입차 정비소로 출장진단, 지프 그랜드보이저 엔진경고등 진단을 위하여 준비중에 있다. 정비소 대표님께서 고맙게도 이미 다 준비를 해 주셨다. Jeep Grand Voyager Pentastar V6 3.6L DOHC 엔진 체크등 진단이다. 엔진체크등 (CEL)의 원인은 실화등이 아니라 촉매고장으로 확인된다.

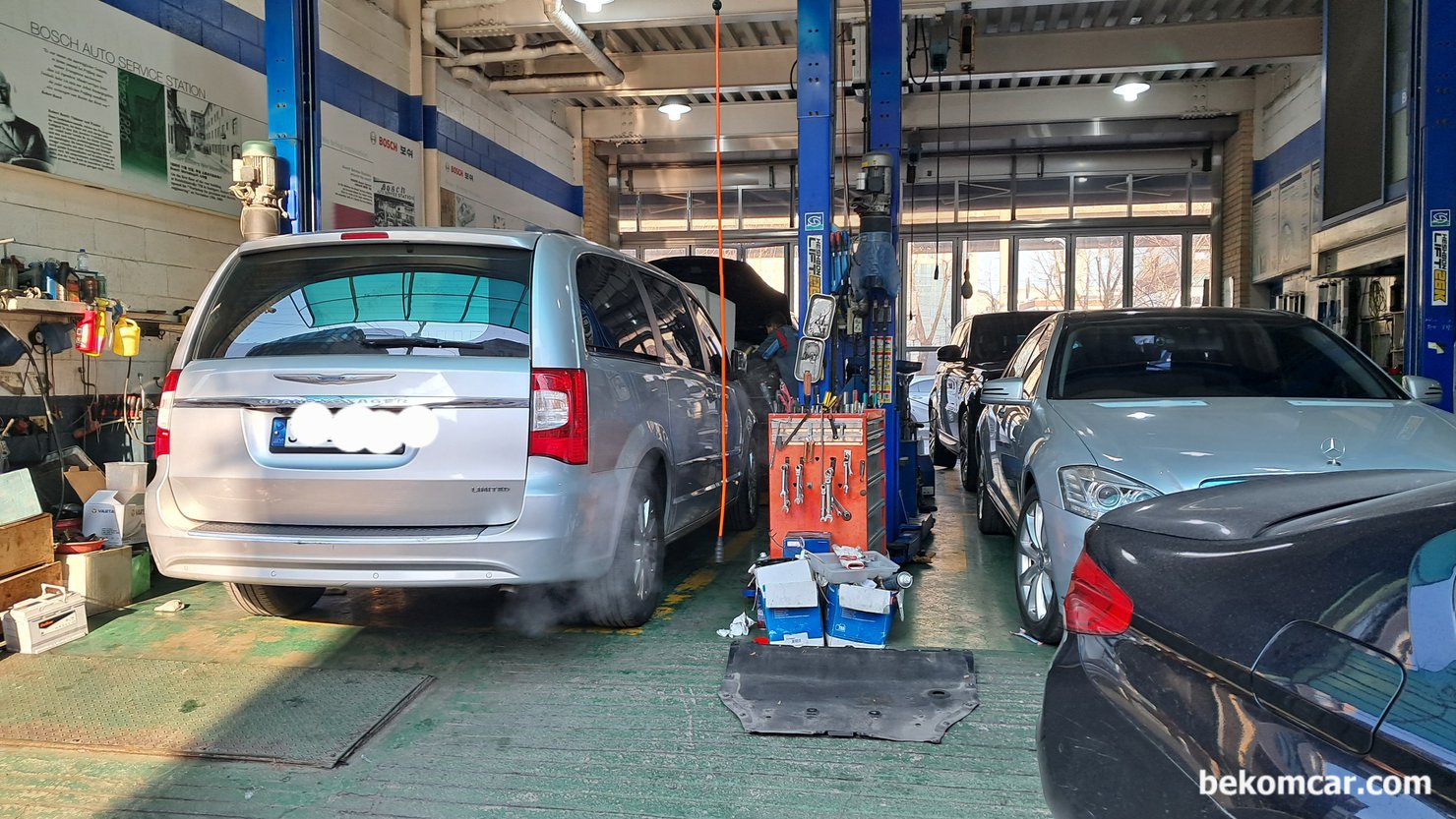

연희동 한 정비소로 출장진단, 지프 그랜드 보이져 펜타스타 V6 3.6L DOHC엔진경고등 진단과정이다. 정비소에 베이에 입고된 상태로 바로 엔진 체크등 진단작업을 한다. 지프 그랜드 보이져는 대표적인 패밀리 밴 중 하나이다. 정비소 리프트 공간이 매우 좋은것이 인상적인 정비소 이다.

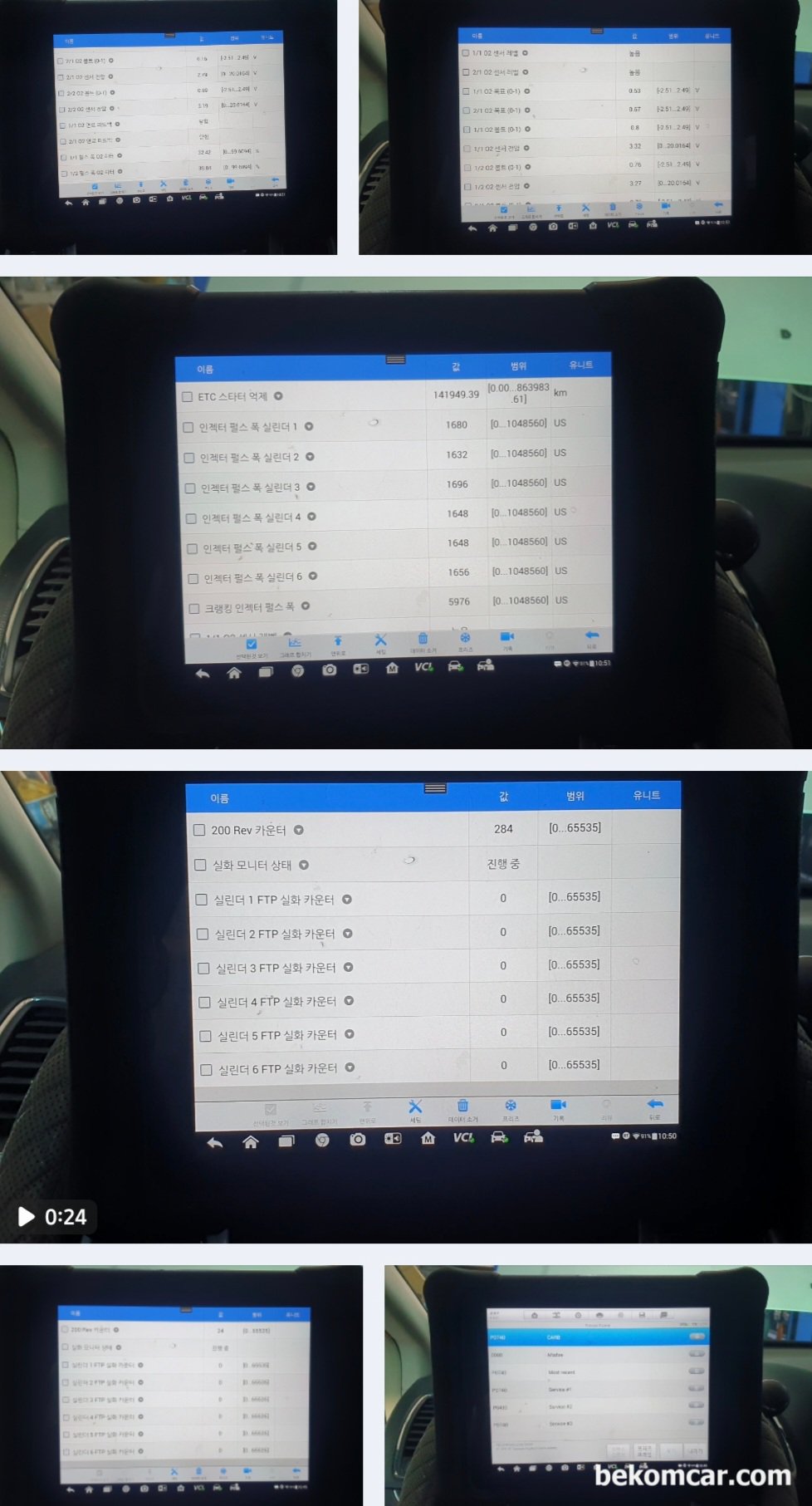

지프 그랜드 보이져 펜타스타 V6 3.6L DOHC엔진경고등 진단과정으로 엔진룸 육안점검 을 하고 있다. 그리고 정밀파형 진단을 위한 오실로스코프 및 펄스센서 등을 세팅한다. 진단기 데이터는 참고로 하고 항상 직접 원시 데이터 기준으로 실제인지 아닌지 확인후 추가적인 작업을 해야한다. 스캐너 진단시 촉매효율저하 고장코드 P0420 & P0430 확인된다.

지프 그랜드 보이져 펜타스타 V6 3.6L DOHC엔진경고등 진단과정이다. 실화 항목에서는 다양한 RPM 환경하에서도 실화카운트가 '0' 으로 측정된다. 아주 건강한 엔진이라도 드물게 1 개정도 실화가 카운트 되는경우는 흔하게 발견된다. 산소센서, 인젝터, 터빈속도 등 모든면 에서 특이 사항이 없고 엔진은 건강하게 측정된다. 다만 촉매 효율저하 상태로 확인된다.

지프 그랜드 보이져 펜타스타 V6 3.6L DOHC엔진경고등 은 촉매효율저햐 (뱅크1 & 뱅크2) 고장코드 P0420 P0430이 스캔된다. 추가적인 촉매상태 를 진단해본다. 아직 심각한 상태는 아니지만 초기 촉매효율저하 상태로 진단된다.

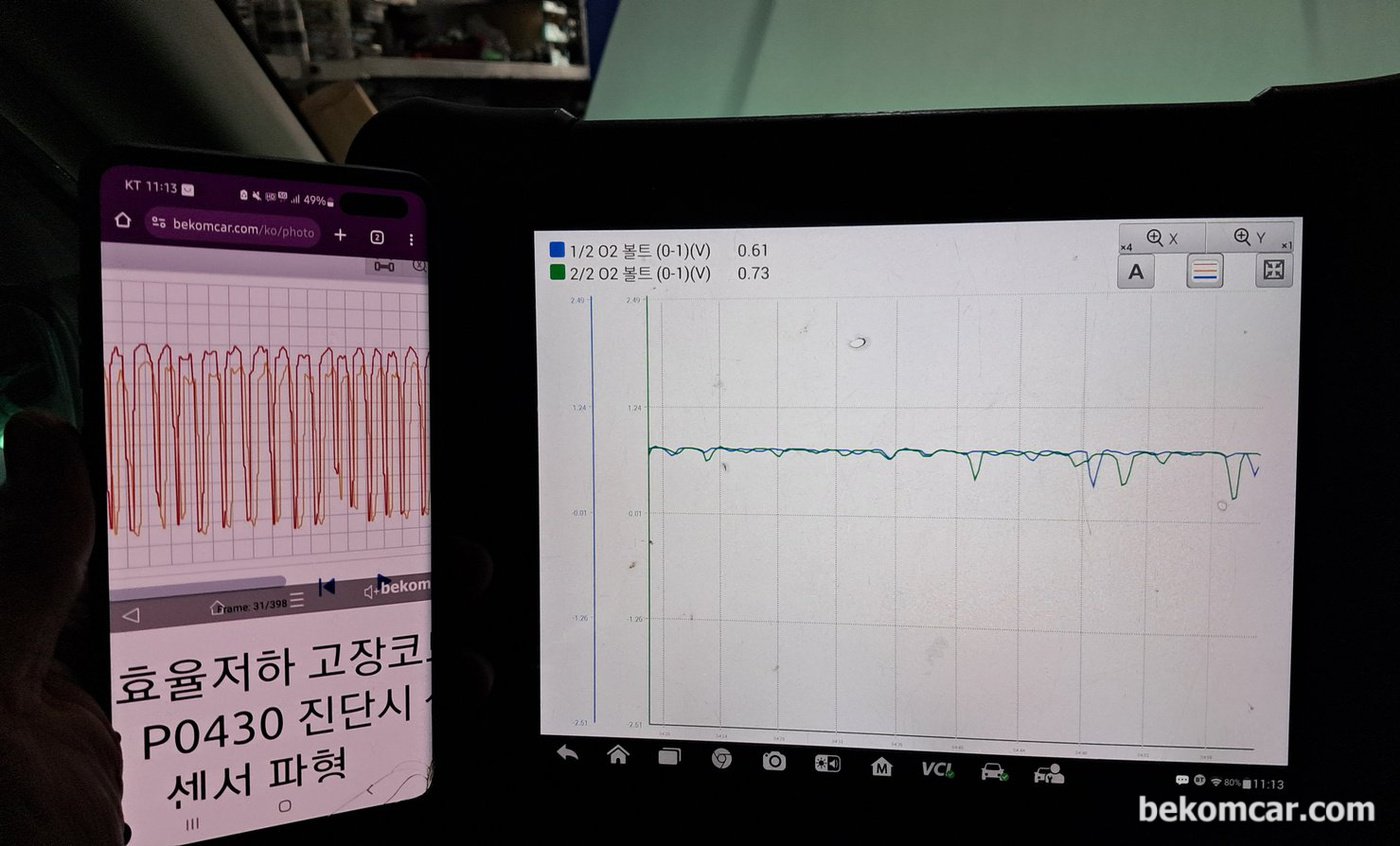

지프 그랜드 보이져 RT V6 펜타스타 엔진, 뱅크 1 & 2 의 촉매상태를 진단하고 있다. 효율저하 초기상태로 진단된다. 타 차량의 촉매하단 산소센서 파형과 비교해본다.
