피코스코프 6에서 트리거링 방법, 채널 선택후 옵션조정

2026年3月12日20:37, 木, KST. 文善柱

피코스코프 버전6에서 트리거링 방법. 여러개 채널 사용시 먼저 트리거링 기준 채널을 선택한다. 다음에 원하는 위치에 트리거링 커서를 가져다 놓으면 된다. 사용자별 환경별 특성에 맞게 트리거링 옵션을 설정하면 된다. 꼭 먼저 원하는 기준점 채널을 선택 하는것이 가장 중요하다. 피코스코프 버전 7에서도 방법은 동일하다. 다만 UI 만 달라질 뿐이다.

1 40

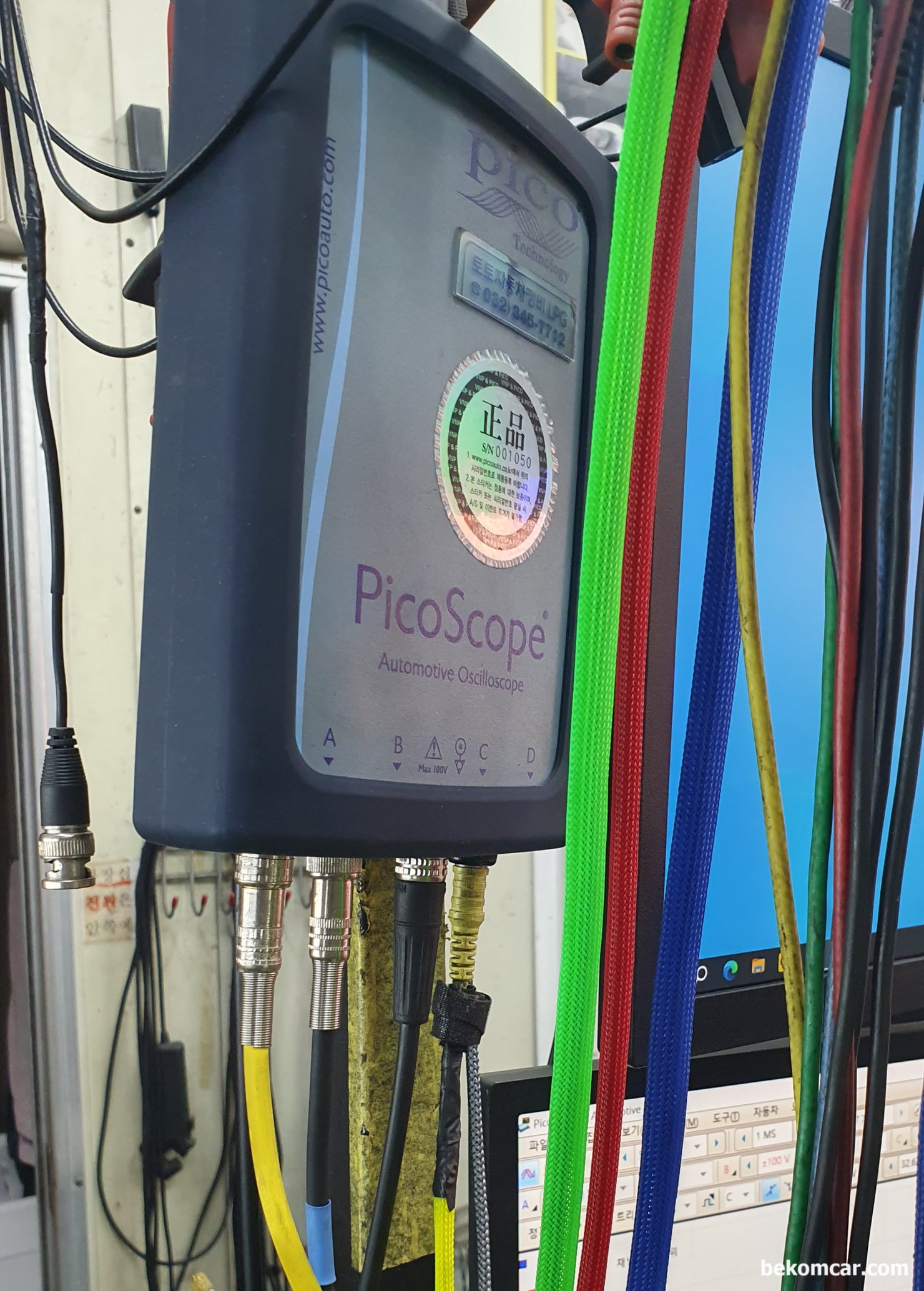

피코스코프 6에서 트리거링 방법, 채널 선택후 옵션조정, 피코스코프 4채널이다. 자동차 전기적 고장진단시 유용한 오실로스코프 장비이다. 베콤카에서 수입 유통하는 HS512Max 와 피코스코프 4425A는 12Bit ADC 를 지원한다. 정밀진단에 12Bbit ADC 는 매우 중요하다. 피코스코프 와 HS512Max는 각자 장. 단점이 있다. 하지만 똑 같이 12Bit ADC를 지원하니 환경에 맞게 선택하면 좋다. 휴대성 및 신속성이 더 중요하면 HS512Max가 좋다.|ベコムカー (bekomcar)

피코스코프 4채널이다. 자동차 전기적 고장진단시 유용한 오실로스코프 장비이다. 베콤카에서 수입 유통하는 HS512Max 와 피코스코프 4425A는 12Bit ADC 를 지원한다. 정밀진단에 12Bbit ADC 는 매우 중요하다. 피코스코프 와 HS512Max는 각자 장. 단점이 있다. 하지만 똑 같이 12Bit ADC를 지원하니 환경에 맞게 선택하면 좋다. 휴대성 및 신속성이 더 중요하면 HS512Max가 좋다.

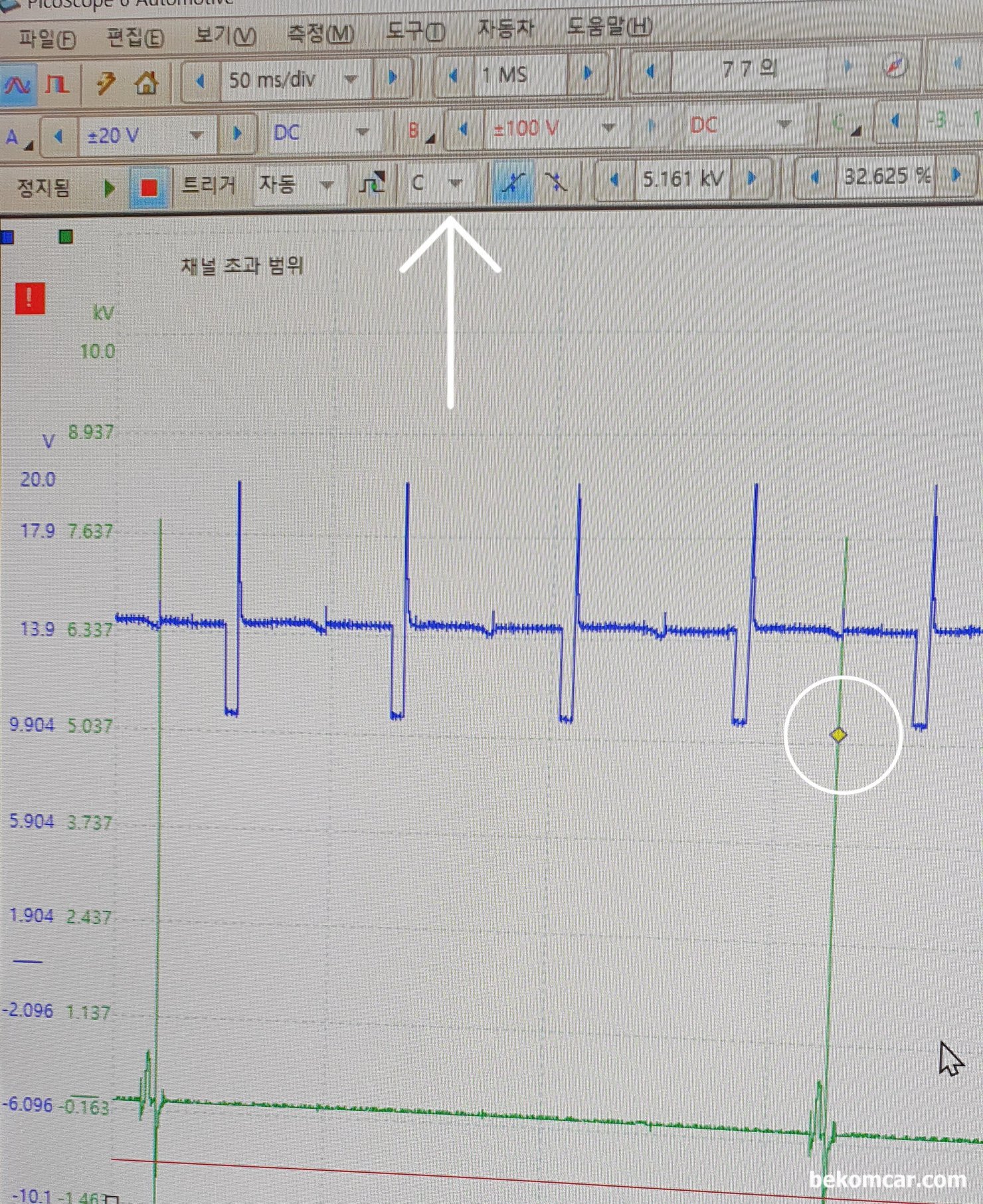

피코스코프 6에서 트리거링 방법, 채널 선택후 옵션조정, 피코스코프 버전6 에서 트리거링 방법이다. 여러개 채널 사용시 먼저 트리거링 기준 채널 (화살표 부분)다운을 클릭후 원하는 채널을 선택한다. 다음에 원하는 위치에 트리거링 커서 (동그라미 부분) 를 가져다 놓으면 된다. 스코프는 피코4425A 이고 사용한 프로브는 베콤카에서 수입 유통하는 ROTKEE TL-MIX6 로 1개 채널에서 6개까지 탐침이 가능하다. 이 파형은 4기통 차량으로 4개 인젝터에 탐침 하였다. 1개채널로 4개 실린더 인젝터 파형 측정을 하고 있는 것이다.|ベコムカー (bekomcar)

피코스코프 버전6 에서 트리거링 방법이다. 여러개 채널 사용시 먼저 트리거링 기준 채널 (화살표 부분)다운을 클릭후 원하는 채널을 선택한다. 다음에 원하는 위치에 트리거링 커서 (동그라미 부분) 를 가져다 놓으면 된다. 스코프는 피코4425A 이고 사용한 프로브는 베콤카에서 수입 유통하는 ROTKEE TL-MIX6 로 1개 채널에서 6개까지 탐침이 가능하다. 이 파형은 4기통 차량으로 4개 인젝터에 탐침 하였다. 1개채널로 4개 실린더 인젝터 파형 측정을 하고 있는 것이다.

피코스코프 6에서 트리거링 방법, 채널 선택후 옵션조정, 베콤카 에서 ROTKEE 국내 대리점으로 정비사에 수입 공급하고 있는 TL-MIX6 를 사용하여 인젝터 파형은 측정하고 있다. TL-MIX6는 1채널에서 6개까지 탐침이 가능하다. 측정 차량은 4기통차량으로 6개 탐침중에서 4개만 사용하고 있다.|ベコムカー (bekomcar)

베콤카 에서 ROTKEE 국내 대리점으로 정비사에 수입 공급하고 있는 TL-MIX6 를 사용하여 인젝터 파형은 측정하고 있다. TL-MIX6는 1채널에서 6개까지 탐침이 가능하다. 측정 차량은 4기통차량으로 6개 탐침중에서 4개만 사용하고 있다.

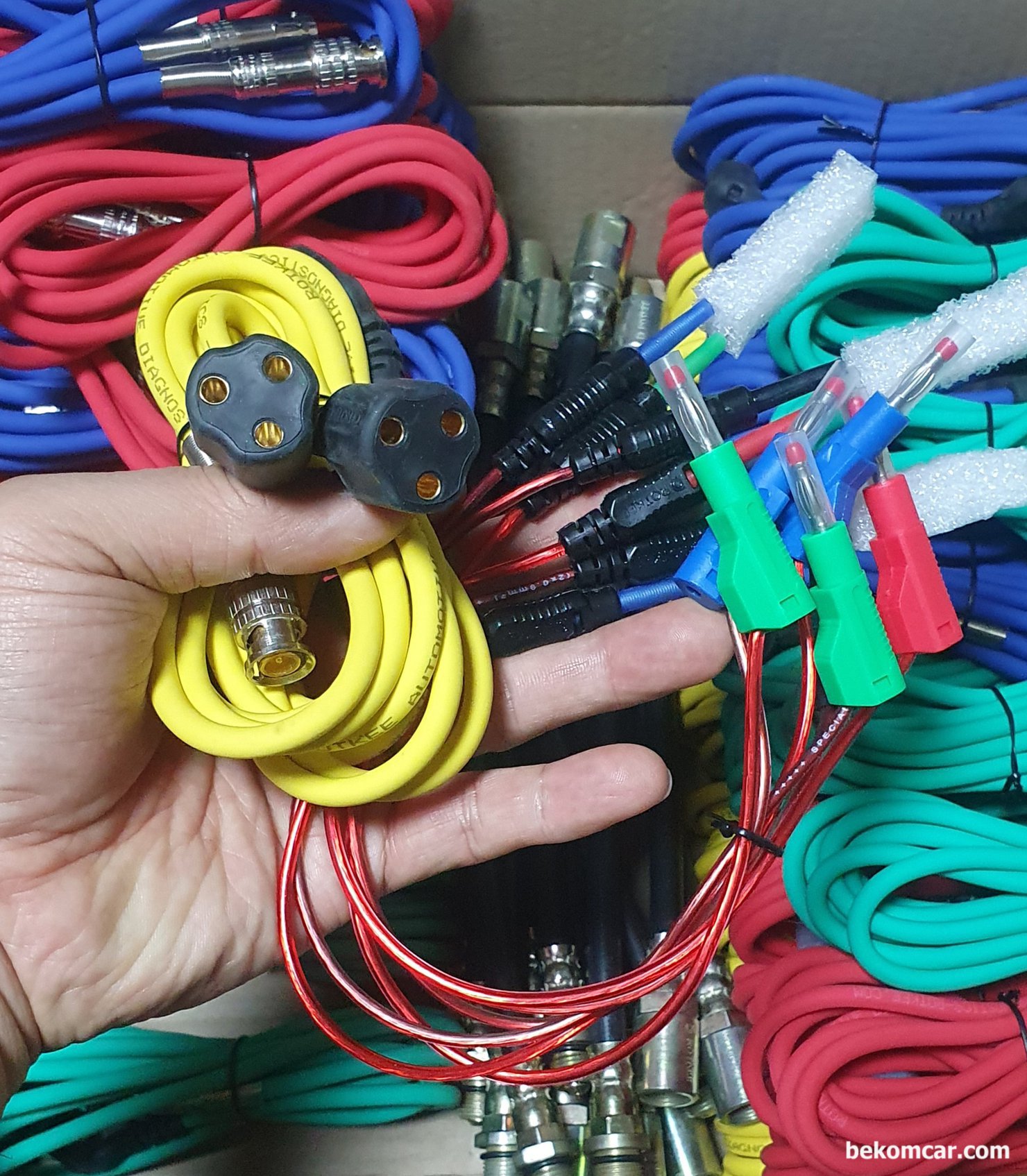

피코스코프 6에서 트리거링 방법, 채널 선택후 옵션조정, 베콤카 에서 ROTKEE 국내대리점으로 정비사에 수입 공급하고 있는 TL-MIX6 이다. 1채널에서 6개까지 탐침이 가능하다. HS512Max 스코프를 포함하여 피코스코프 등 모든 스코프에 사용이 가능하다. 다만 소프트웨어별 특징이 있어 완전 지원이 되지 않는 경우도 있을수 있다. TL-MIX6는 별개로 판매되거나 정비사세트 에 포함되어 판매되기도 한다.|ベコムカー (bekomcar)

베콤카 에서 ROTKEE 국내대리점으로 정비사에 수입 공급하고 있는 TL-MIX6 이다. 1채널에서 6개까지 탐침이 가능하다. HS512Max 스코프를 포함하여 피코스코프 등 모든 스코프에 사용이 가능하다. 다만 소프트웨어별 특징이 있어 완전 지원이 되지 않는 경우도 있을수 있다. TL-MIX6는 별개로 판매되거나 정비사세트 에 포함되어 판매되기도 한다.
