혼다 레전드 J35엔진 Bank1 산소센서1&2번 코넥터 위치
혼다의 대표적인 엔진중 하나가 바로 J35 V6이다. 근데 정비성이 별로이다. 공간이 좁고 뭐든 다 들어내야 작업이 가능하다. 그리고 잘 안보이는것중 하나가 바로 Bank1 AFR센서(산소센서1번) 과 산소센서2번 코넥터 위치와 탈거방법이다. 사진을 잘 참고하여 작업시 도움이 되면 좋겠다. 차량점검시 코넥터가 부러지고 덜렁 덩렁 하는경우가 있는데, 피복손상등 고장원인이 될 수 도 있다.

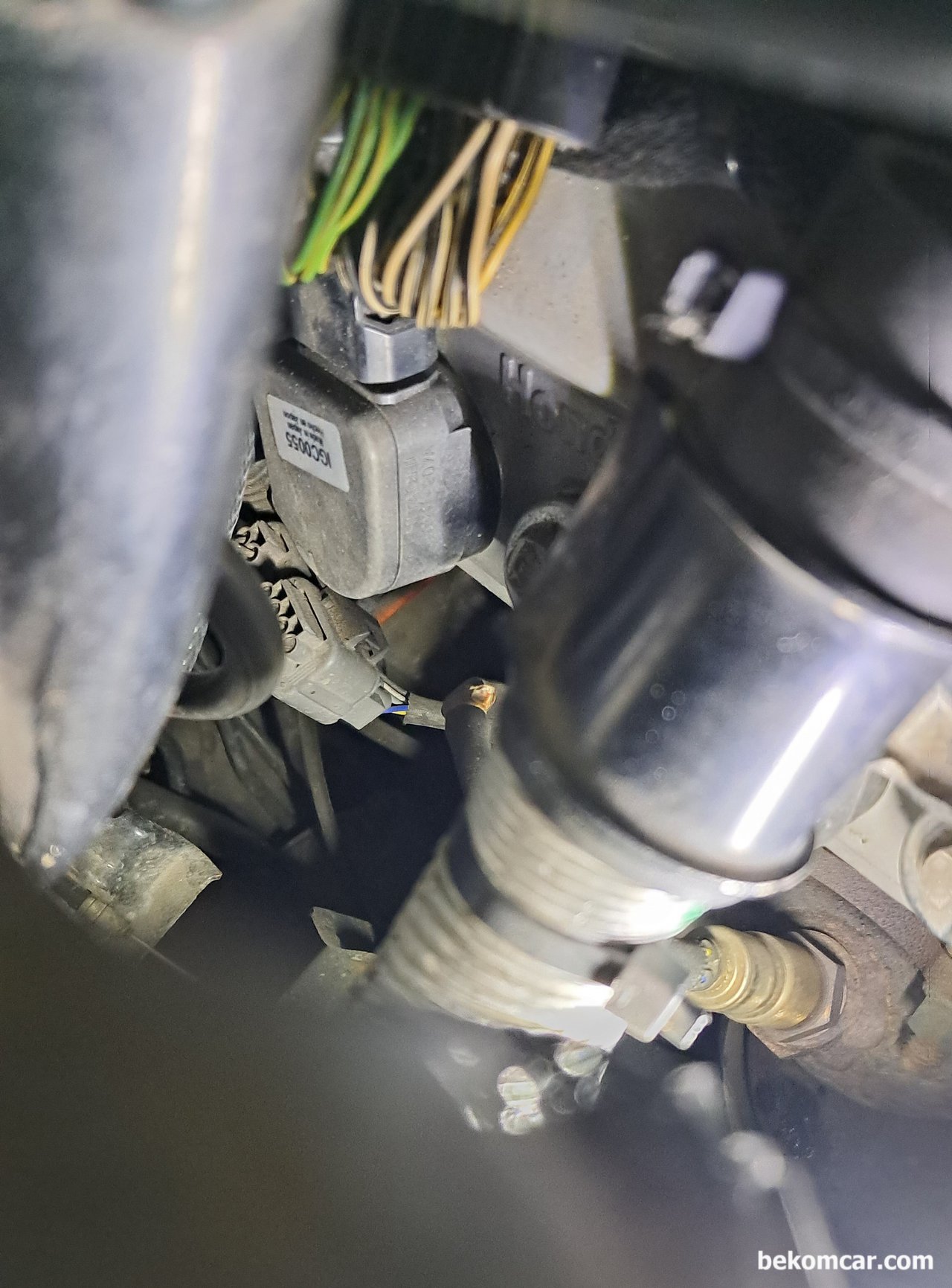

혼다 레전드 4세대 J35엔진 Bank1 AFR센서(산소센서1번) 과 산소센서2번 코넥터 위치와 탈거방법이다. 탈거 탭을 확인하여 벌리면서 코넥터를 분리해야 한다. AFR(산소센서1)센서는 9시방향으로, 그리고 산소센서2번은 12시 방향으로 탭이 있는것을 꼭 기억한다.

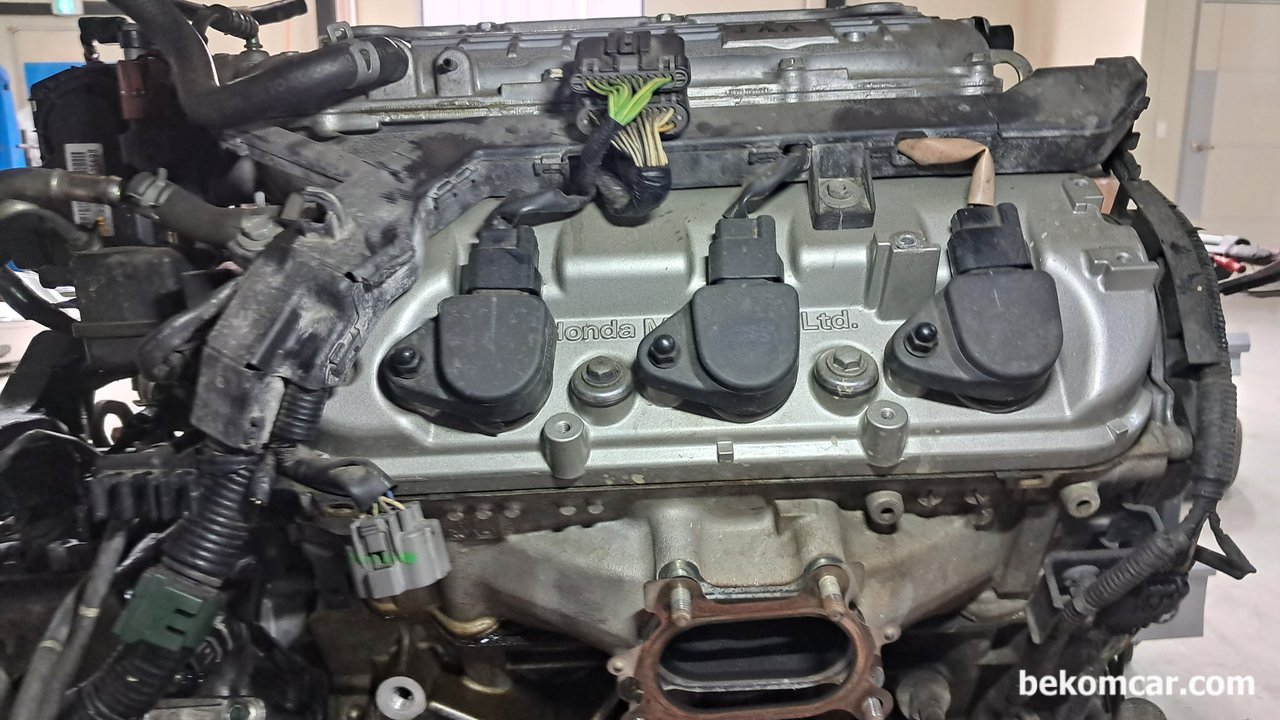

혼다 레전드 4세대 J35엔진 Bank1 AFR센서(산소센서1번) 과 산소센서2번 코넥터 위치와 뱅크1의 모습을 자세히 살펴본다. 사진상에서는 뱅크1원 산소센서2번이 잘려져 있고, AFR센서 코넥터1번 만 보인다. J35엔진의 Bank1 쪽 참고시에는 참 좋은 자료이다.

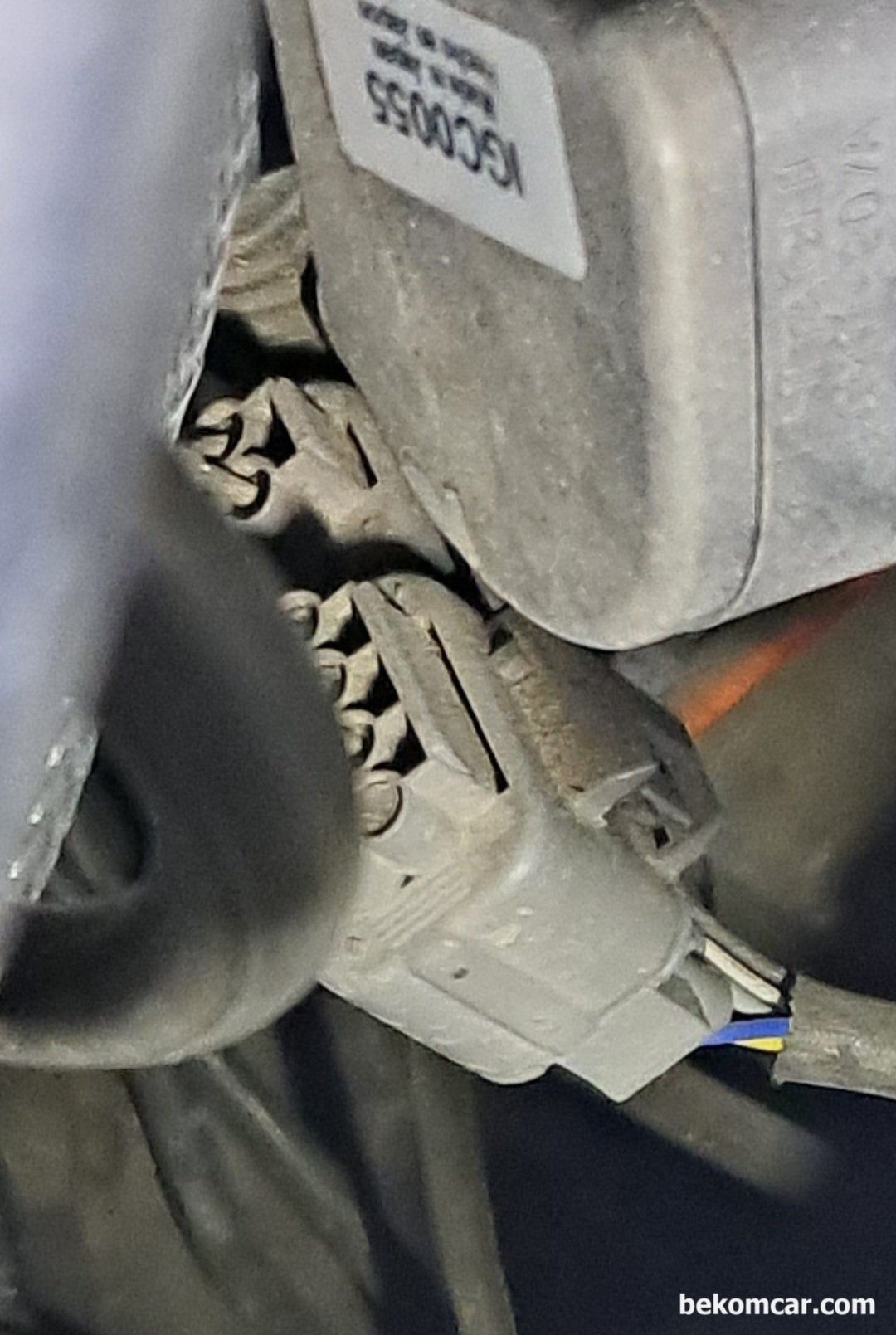

혼다 레전드 J35엔진 Bank1 산소센서1&2번 코넥터 위치를 확대하여 살펴본다. 사진으로는 보이지만 실제 작업시에는 코넥터가 잘 보이지 않는다. 검사거울을 사용하거나 위치를 잘 기억하고 감으로 작업하여야 한다.
