BMW F10 528i P324E (210701) 고장코드 IBS LIN통신 진단
F10 BMW 차량으로 주행중 특이사항은 없지만 다수의 고장코드 가 스캔된다. 고장코드 중에서 'P324E, 210701 Alternator, regulator: model incorrect' 고장코드 진단과정이다. BMW는 특히 충전시스템에 민감하다. 배터리 IBS와 알터네이터 등이 같은 LIN BUS 통신제어 네트워크에 연결되어 있다. DME에 Master 가 있고 배터리등에 Slave가 있는 CAN통신 구조이다. DME 내 NXP 반도체 회사의 LIN통신제어 칩 이 전체 린 통신을 제어하고 있다. DME 배터리 제어상태는 정상으로 진단된다.
BMW F10 528i P324E (210701 ) 고장코드분석 과정이다. 알터네이터와 DME 배터리 제어시스템 제어과정을 진단한다. 정상으로 판단된다.

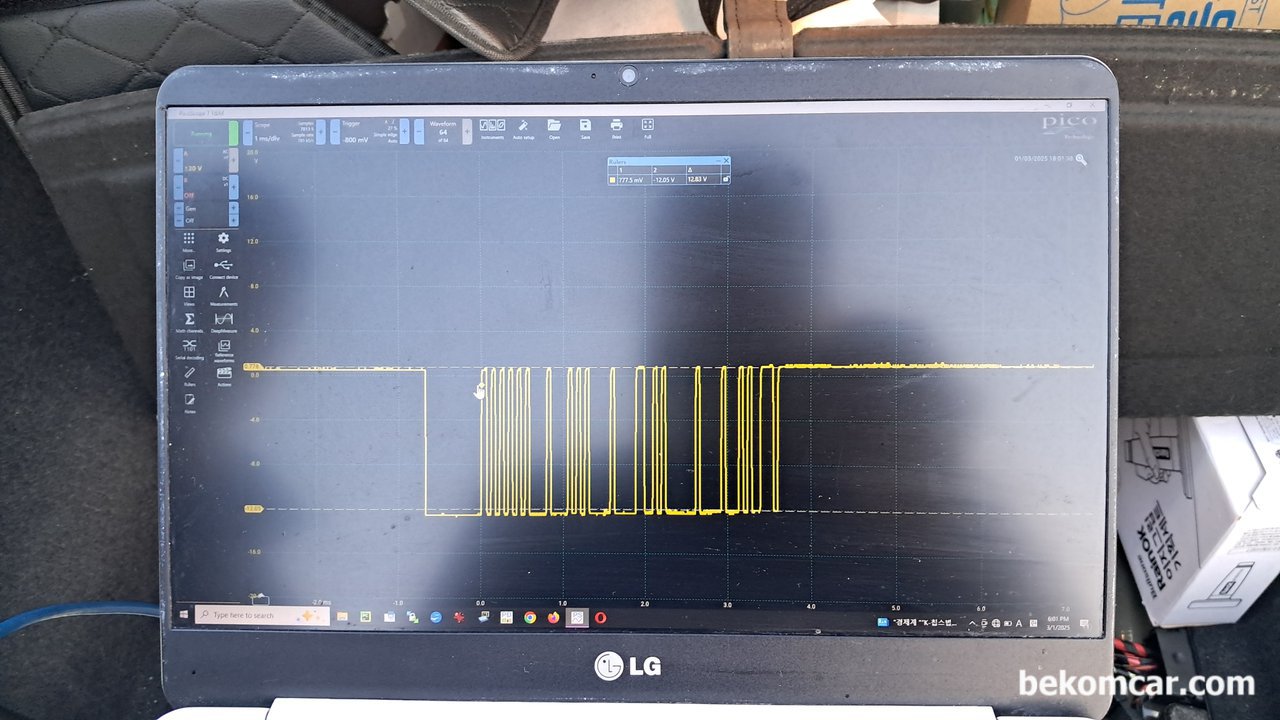

BMW F10 528i P324E (210701) 고장코드분석 과정이다. 트렁크내 배터리 IBS에서 DME 제어상태를 점검한다. 정상으로 0V에서12V Pull Down파형이 측정된다.

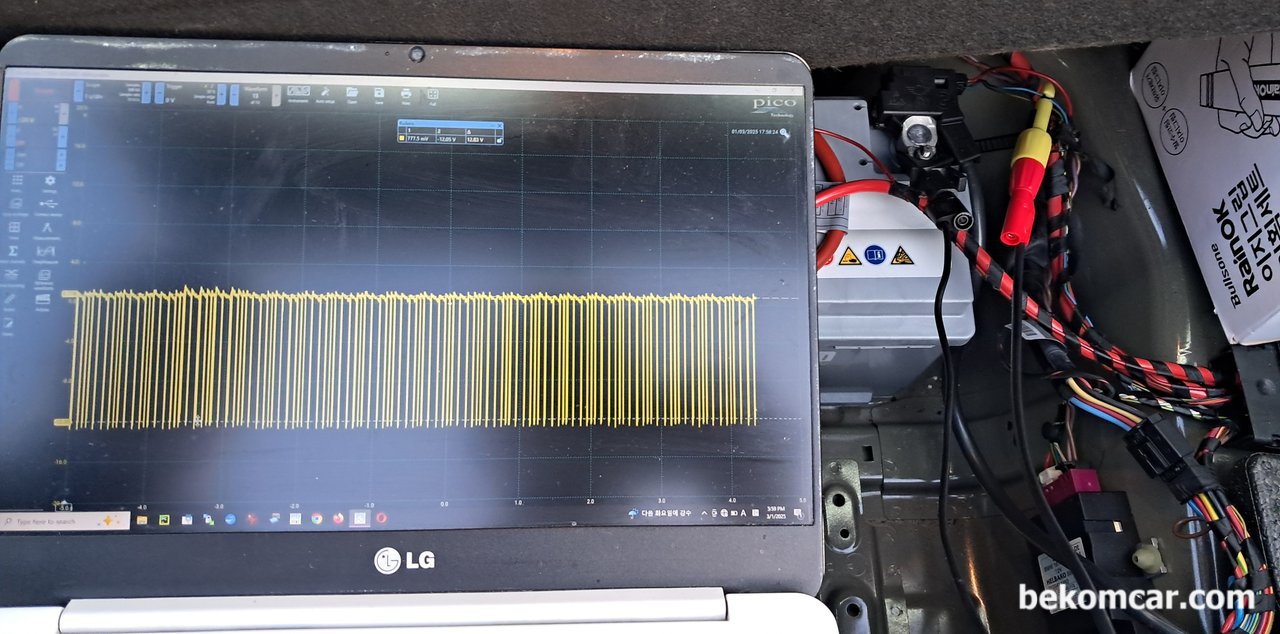

BMW F10 528i P324E (210701) 고장코드분석 중, 배터리 IBS에서 DME 제어상태를 1ms 단위로 Zoom In 해서 데이터 패켓의 유효성을 분석한다. 줌 인 해서 LIN BUS 데이터 패킷을 체크해도 정상으로 판단된다.

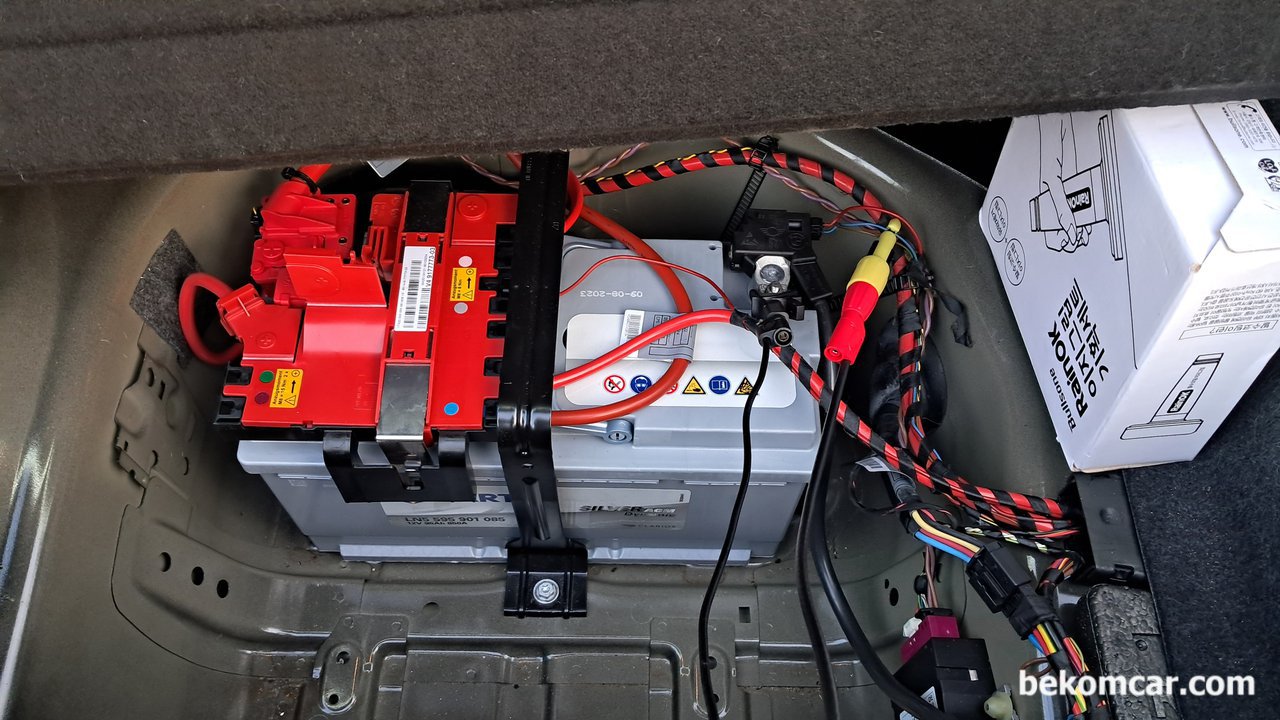

BMW F10 528i P324E (210701) 고장코드분석을 위하여 배터리 센서 IBS에서 DME제어 시그널 와이어에 오실로스코프 프로브를 연결한다. DME Master Slave 통신선은 파란색 와이어 이다.

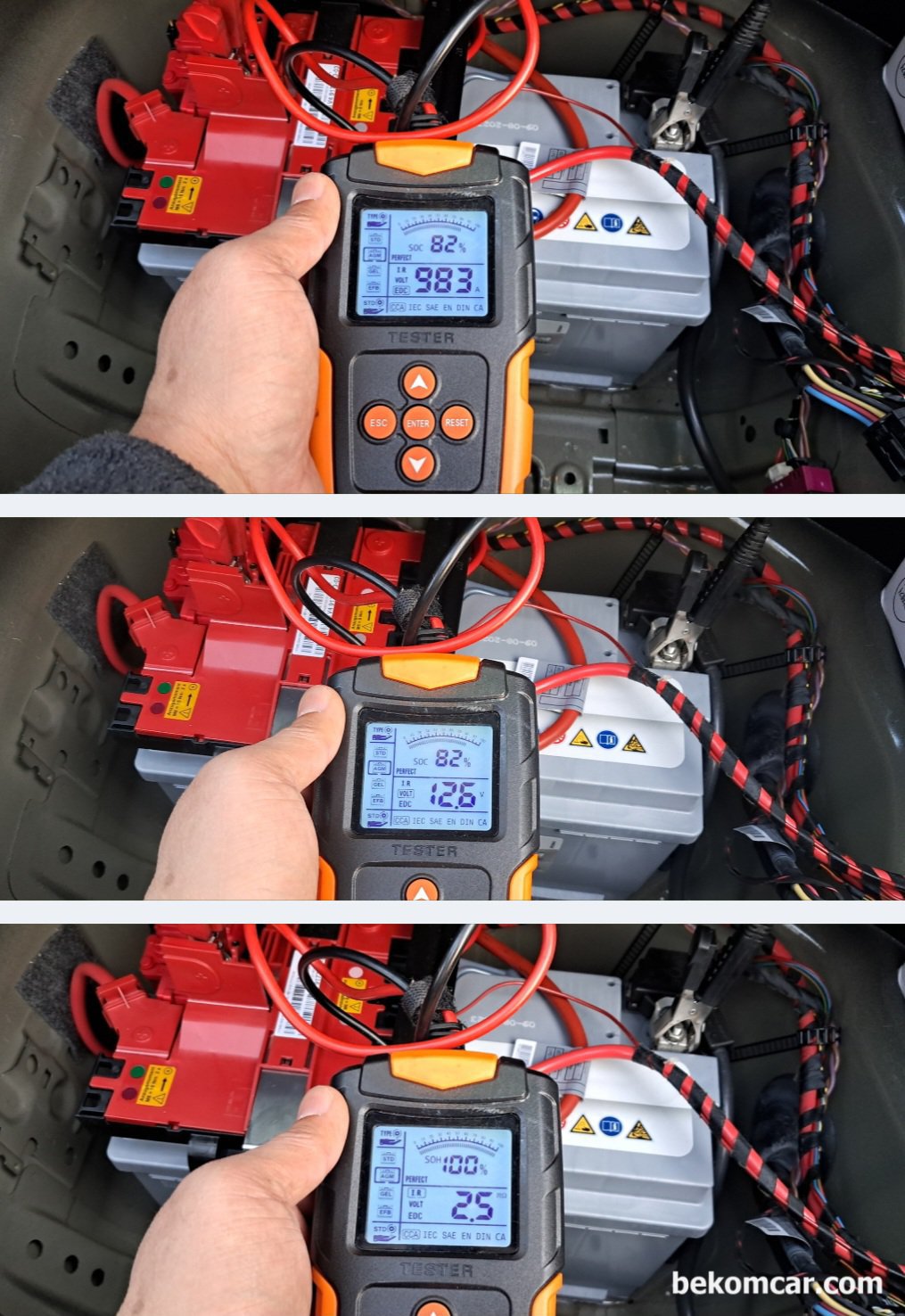

BMW F10 528i P324E (210701) 고장코드분석 전에 충전시스템 배터리 상태등 점검은 필수이다. 특히 BMW는 배터리 상태에 매우 민감하다. SOH, CCA & SOC 상태 모두 다 정상이다. 배터리 교체는 필요없다.
