LoadPRO, 부하전압측정 프로브

Aug. 2, 2023, 12:30 p.m., Wed, KST. SunJoo Moon

차량 전기관련 고장 - 단선, 합선 혹 저항 으로 인한 고장진단 시간을 획기적으로 줄여주고 정확하게 정비가 가능하게 하는 필수 도구. 기존 솔루션에 비하여 이동성이 좋다. 발병가이며 엔지니어인 Mr. Daniel Sullivan 유투브 채널을 꼭 방문해보길 추천한다. https://www.youtube.com/@bivideo7 놀라운 사실들이 기다리고 있을것이다. 무엇보다 모든 전기관련 자동차 진단 정비에 핵심 정보를 배울수 있다. Mr. Sullivan 강의 핵심중 하나는 모든전기 관련 고장은 크게 3가지이다. 1)단선, 2)합선 그리고 3)높은저항 이다. 그리고 LOADpro를 활용하면 3가지 전기회로 진단을 획기적으로 그리고 정확하게 진단이 가능하다.

4 1,421

Product information

Purchase:	Please contact us for the purchase
Manufacturer:	LOADpro (United States)
Specifications:	TBC
Pros:	차량 전기관련 고장 - 단선, 합선 혹 저항 - 정확하고 빠른 진단 차량 전장장치 (ECU등)에 데미지 최소화 거리와 위치에 상관없이 작업이 가능 https://www.youtube.com/watch?v=6eZg3wLYsr0
Cons:	새로운 개념의 측정기구, 기존 정비메뉴얼. 관습에 저항이 있는듯함 가격이 좀 비싸다는 느낌 (시간 절약과 작업결과에 비하면 공짜라고 생각함)

Top Image-LoadPRO, 부하전압측정 프로브|bekomcar.com

Bottom Image-LoadPRO, 부하전압측정 프로브|bekomcar.com

Left Image-LoadPRO, 부하전압측정 프로브|bekomcar.com

Right Image-LoadPRO, 부하전압측정 프로브|bekomcar.com

Front Image-LoadPRO, 부하전압측정 프로브|bekomcar.com

Rear Image-LoadPRO, 부하전압측정 프로브|bekomcar.com

(REF#4,010 )

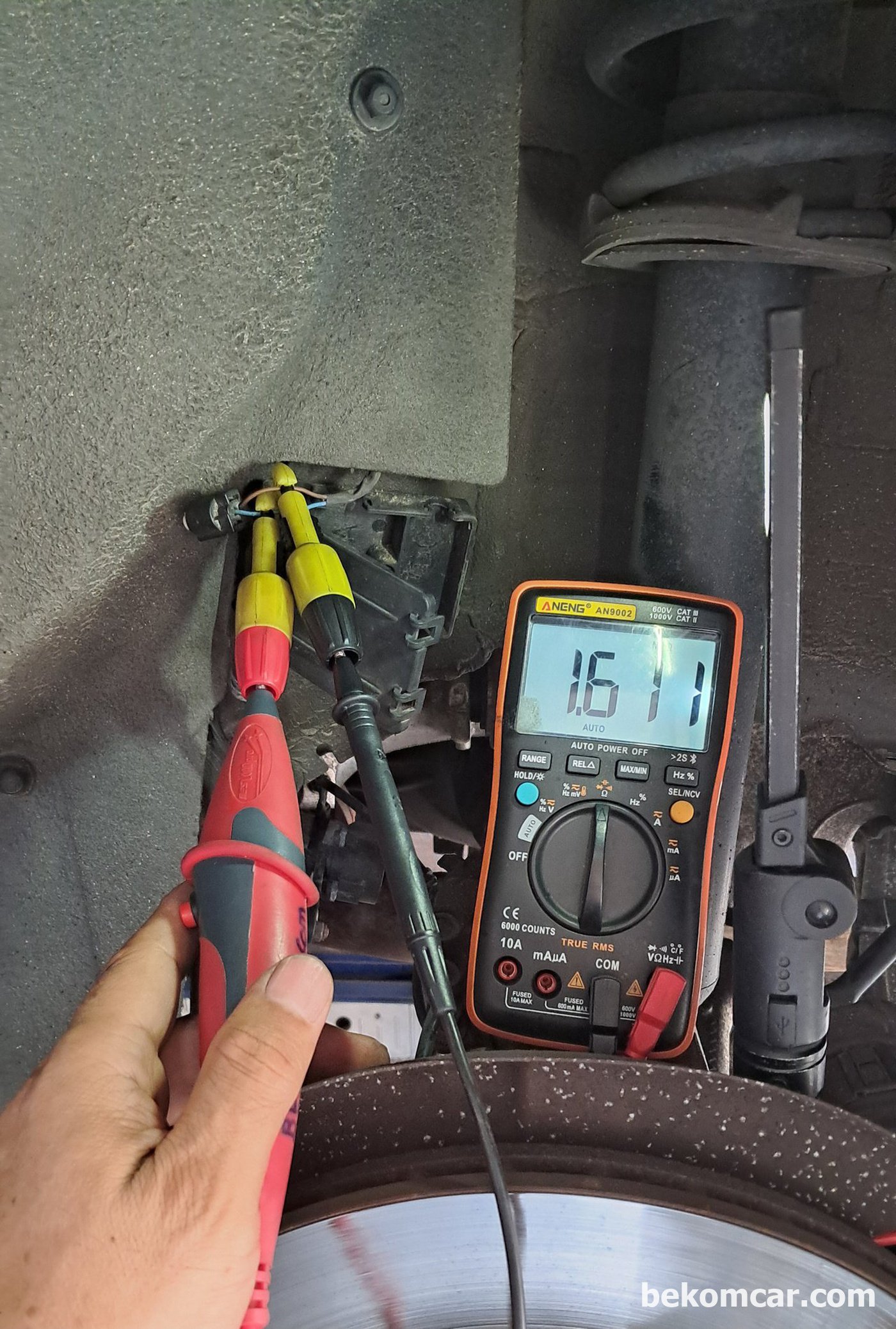

BMW F10 DSC 파워 그라운드 점검중

(REF#3,472 )

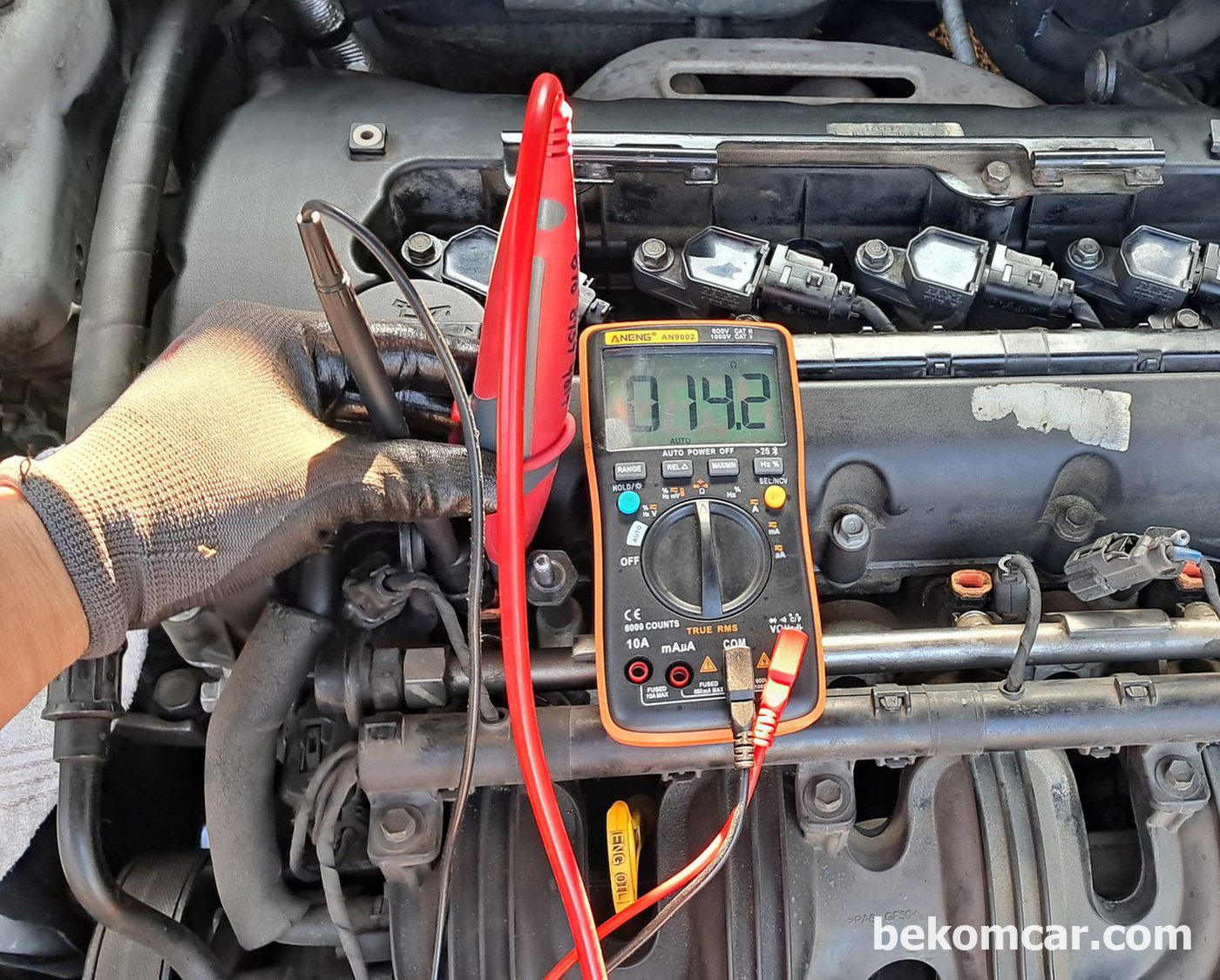

인젝터 저항측정

(REF#3,471 )

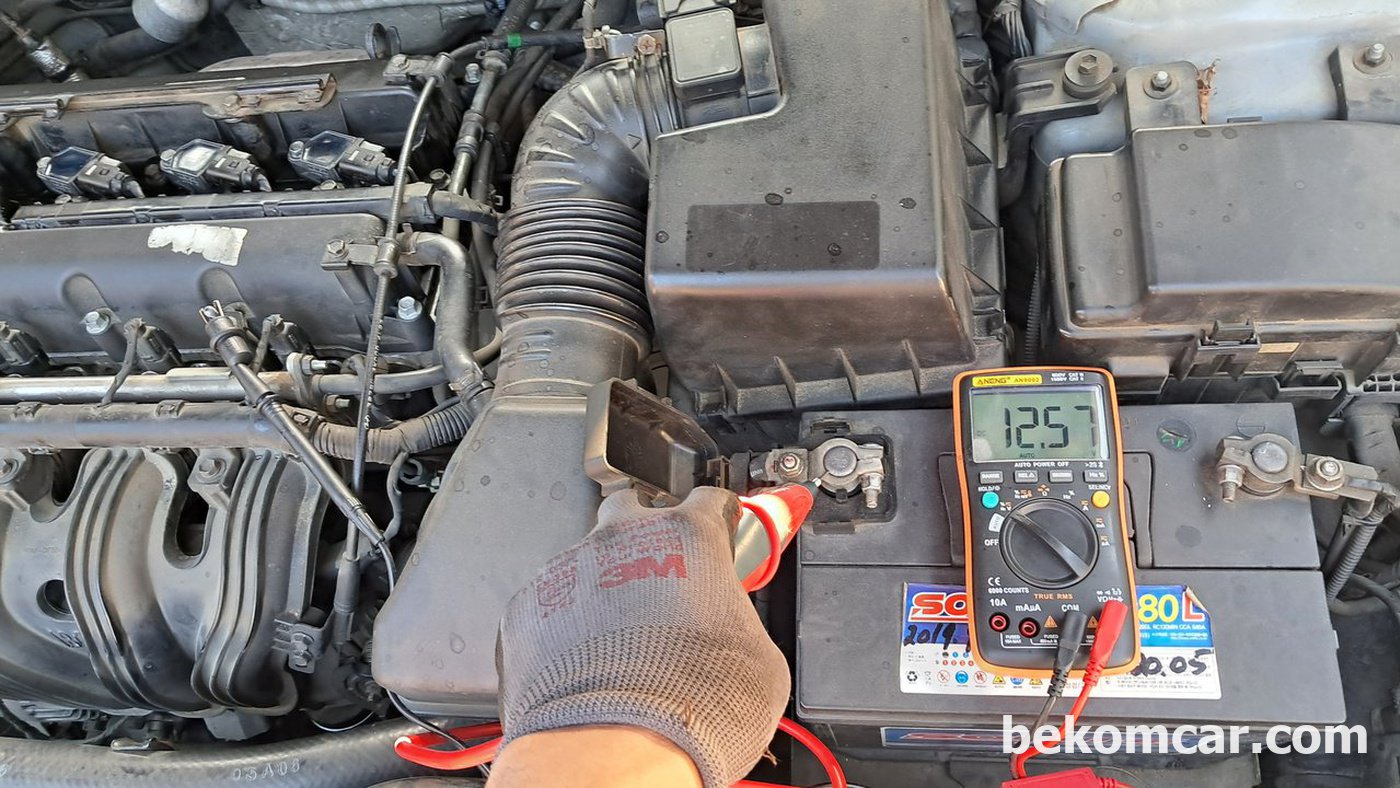

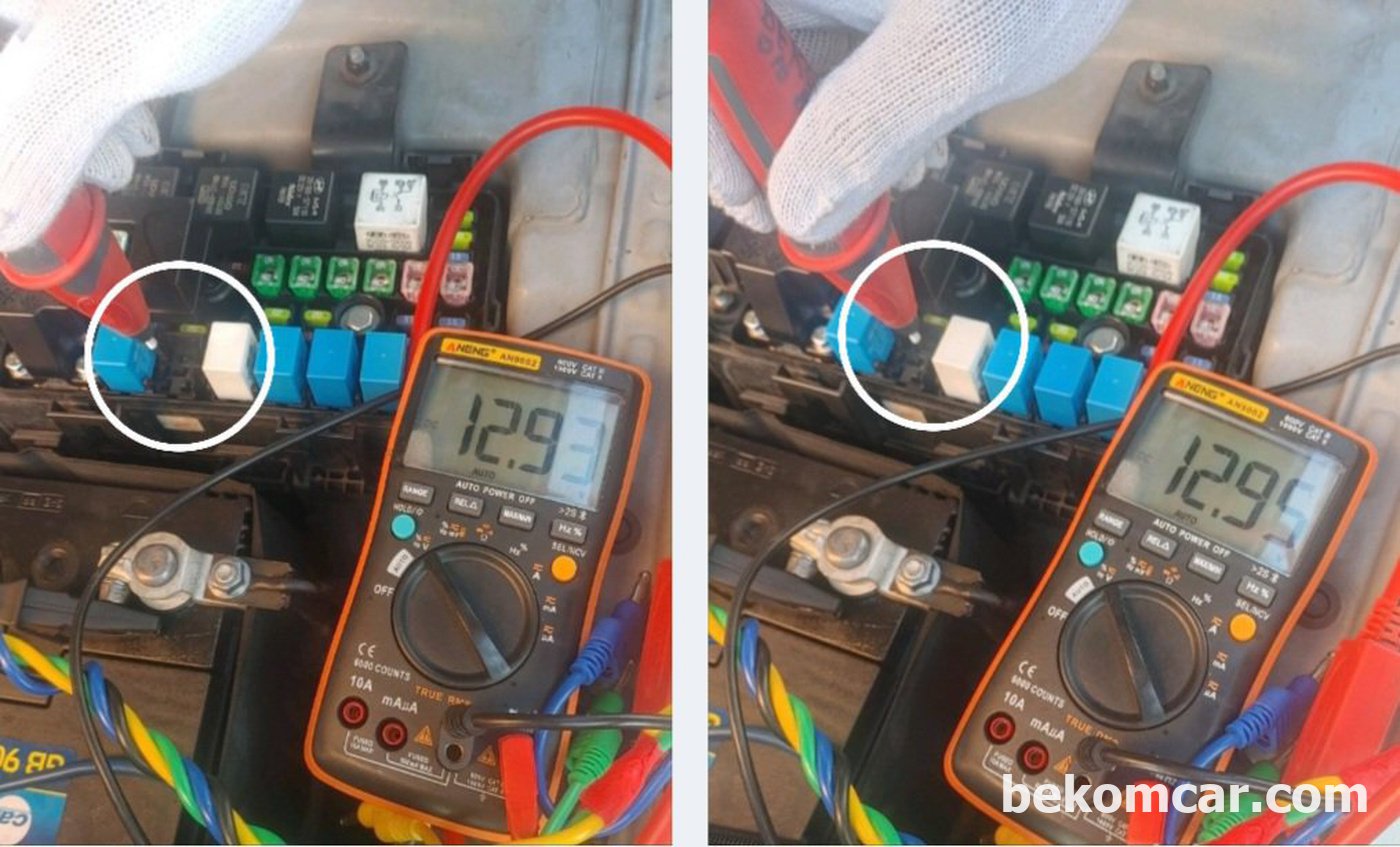

NF쏘나타 Voltage Drop 부하준다음

(REF#3,470 )

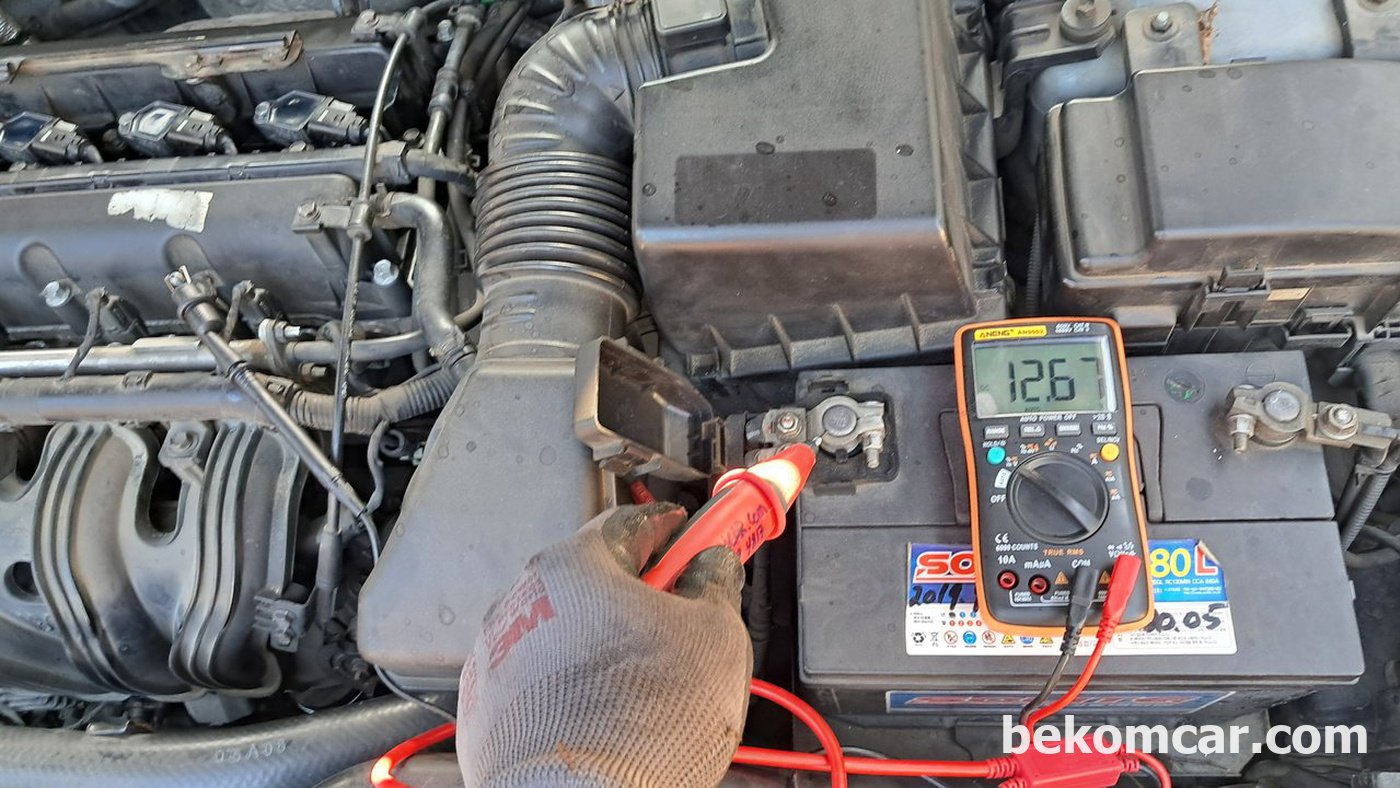

NF쏘나타 Voltage Drop 부하주기전

(REF#3,402 )

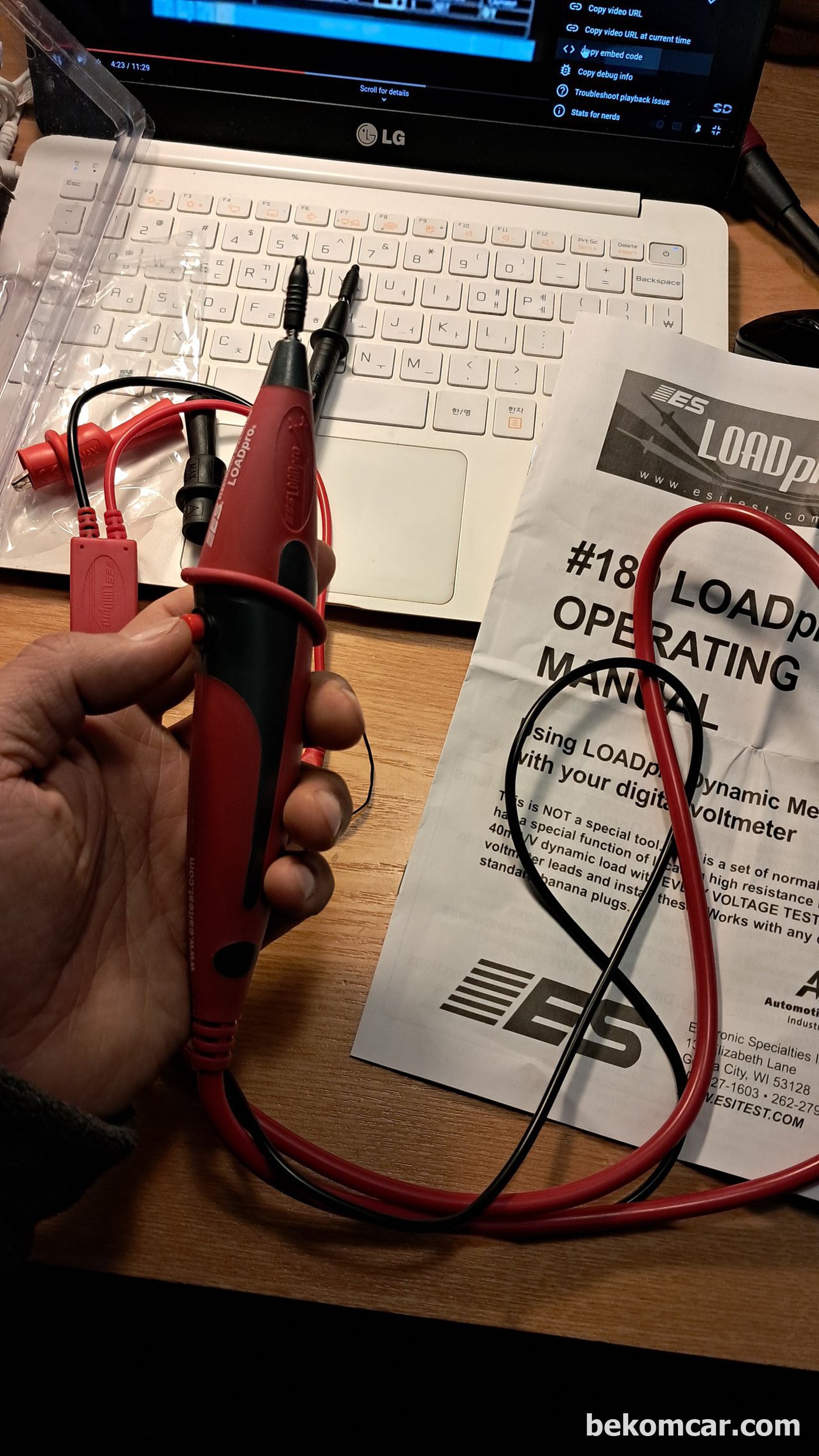

크기가 있다 생각보다는 크다. 재질은 고급스런 실리콘이라서 좋다.

(REF#3,401 )

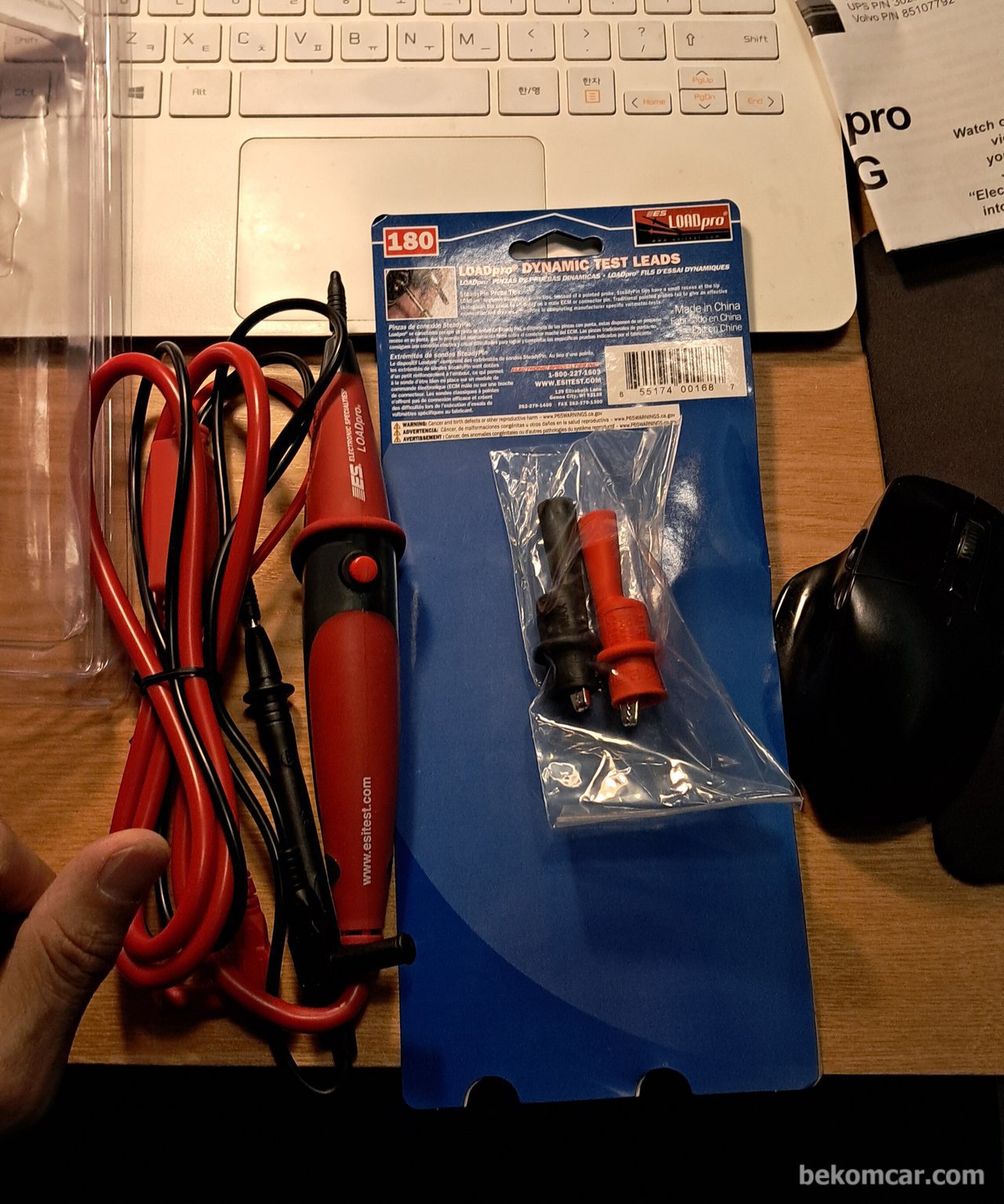

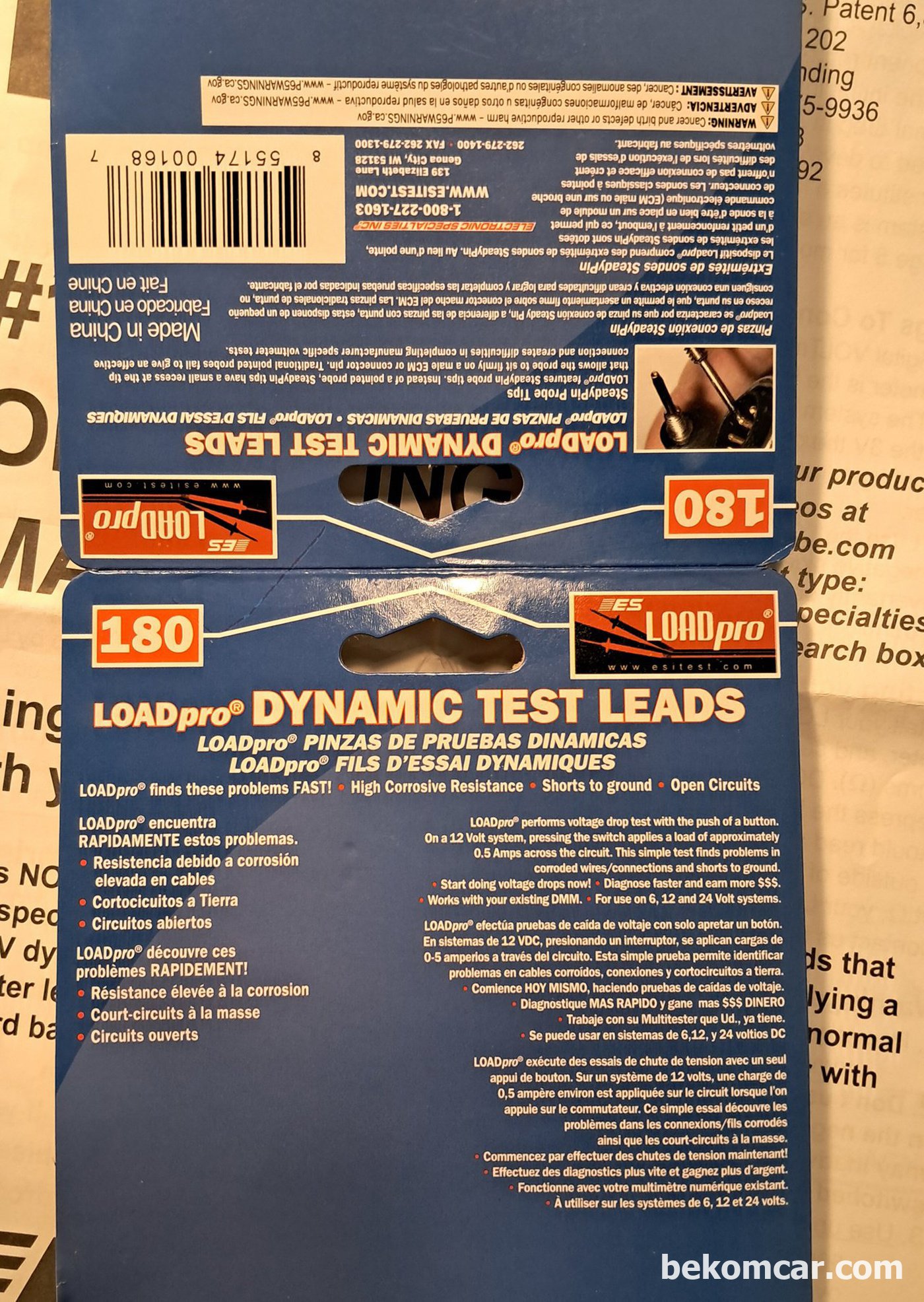

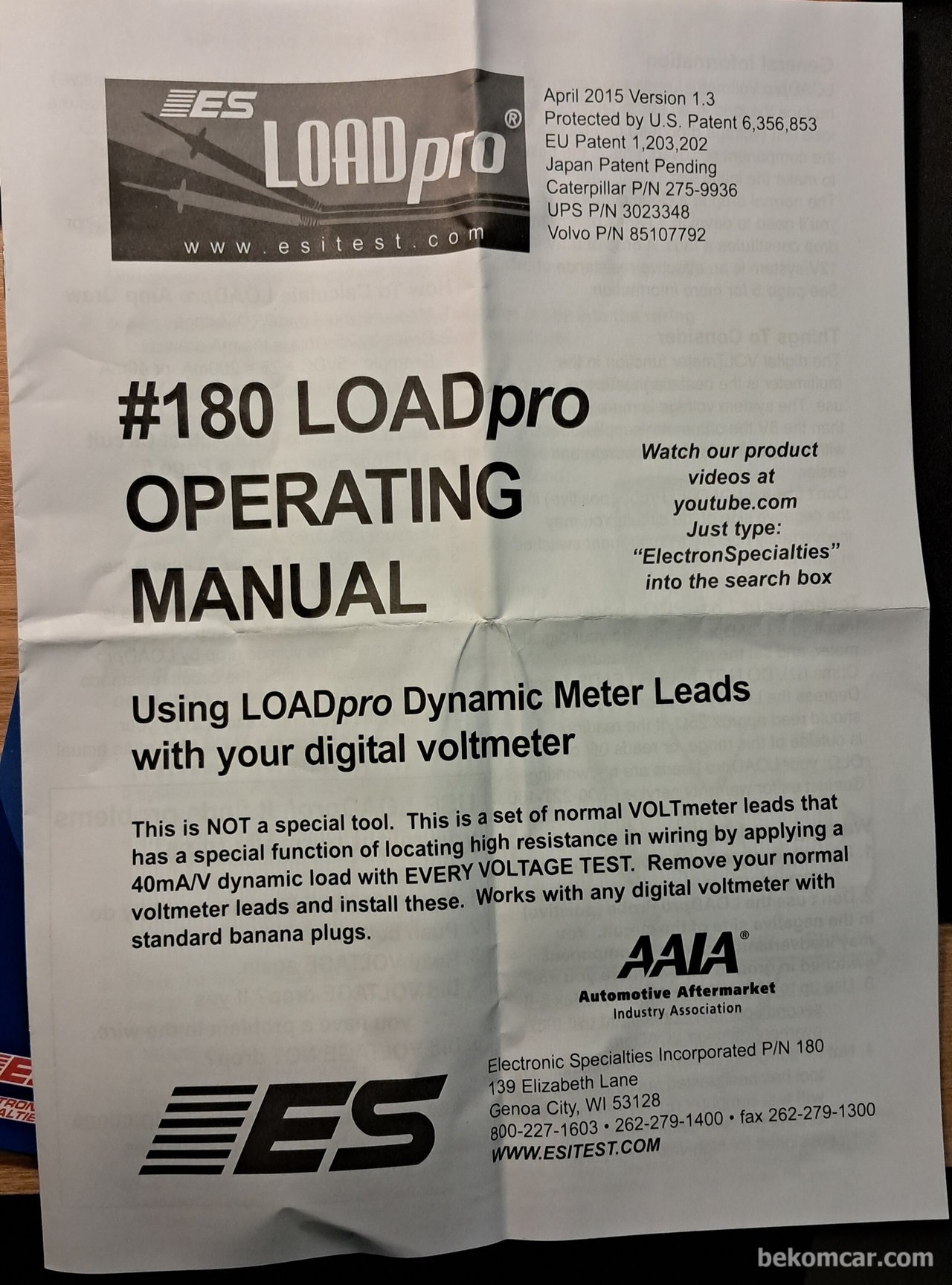

Loadpro 포장

(REF#2,610 )

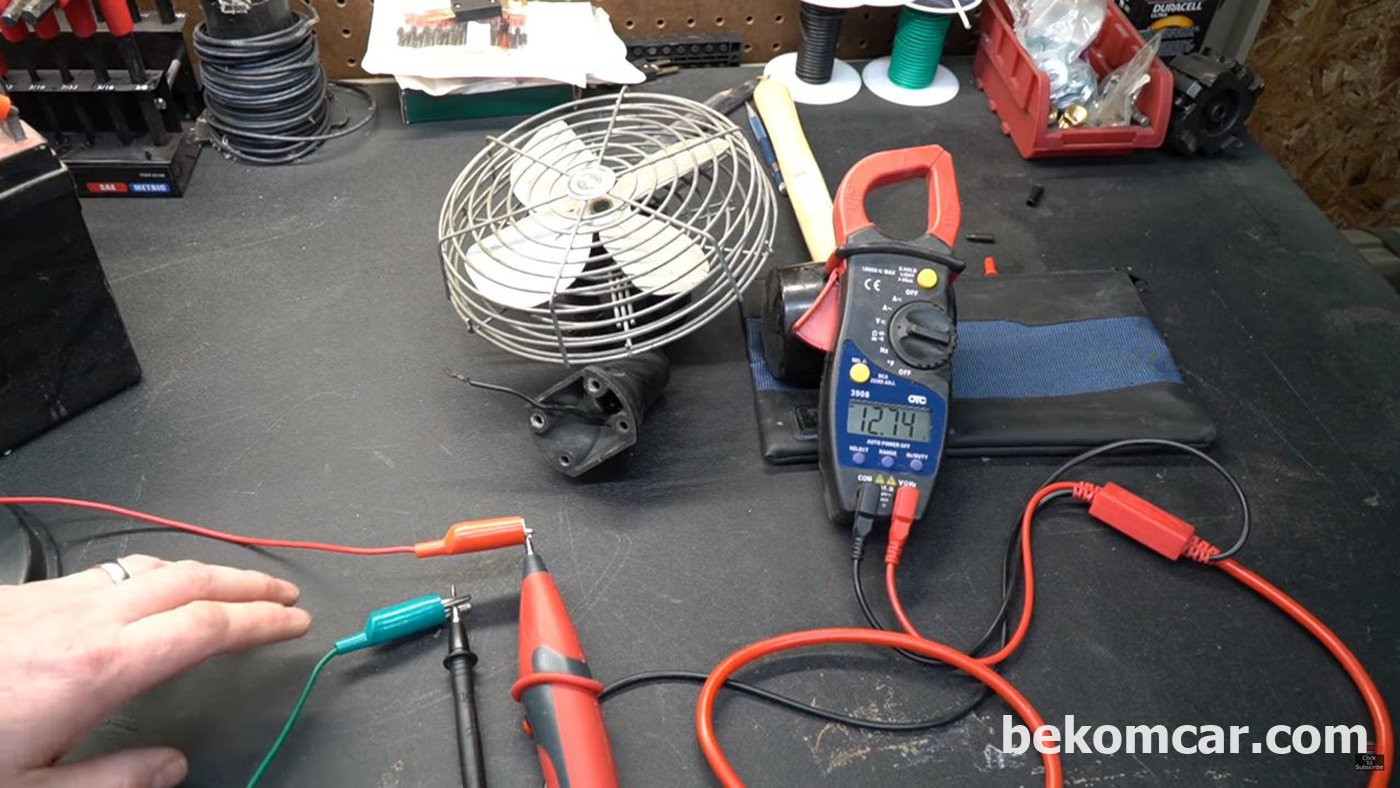

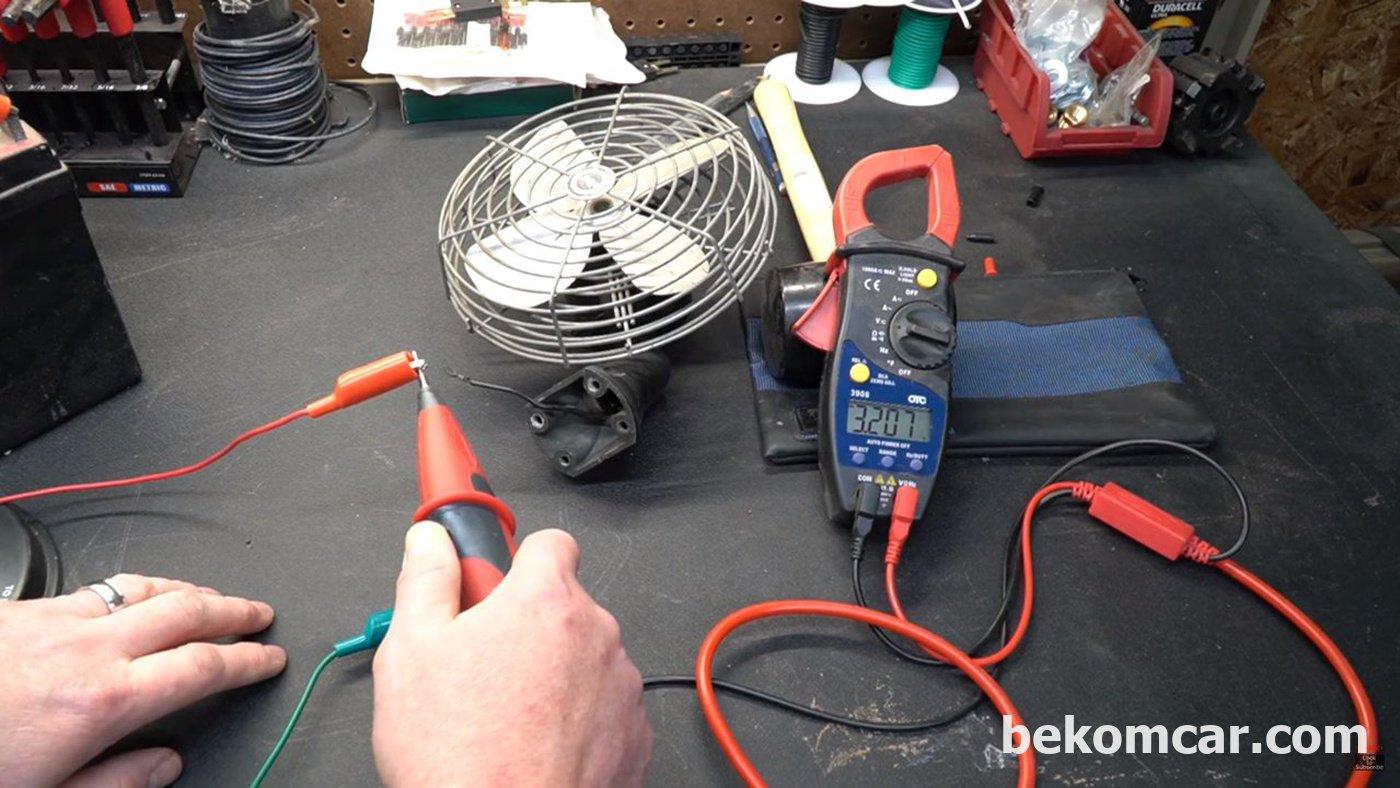

그런데 LoadPro의 버튼을 눌러서 (Load 시뮬레이션) 전압을 보면 Voltage Drop 이 큰것을 알 수 있다. 이러니 팬이 돌지 않는것이다. 스타트모터나 알터네이터등 특히 큰 부하가 걸리는 전기장치에 특히 유용한 테스팅 방법이다.
Courtesy of https://www.youtube.com/watch?v=YS8xIfug9Mg
