자동차 진단에특화된 오실로스코프, Micsig VATO2004

Feb. 23, 2024, 11:35 a.m., Fri, KST. SunJoo Moon

-Charging/Start Circuit: 12V&24V charging, Alternator AC Ripple, Ford smart Alternator, 12V&24V Start, Cranking Current
-Sensor: ABS, Accelerator Pedal, Air Flow Meter, Camshaft, Coolant Temperature, Crankshaft, Distributor, Fuel pressure, Knock, Lamda, MAP,
Road Speed, Throttle Position
-Actuators: Carbon Canister Solenoid Valve, Diesel Glow Plugs, EGR Solenoid Valve, Fuel Pump, Idle Speed Control Valve (IAC), Injector (Petrol),
Injector (Diesel), 상세내용참조 https://www.micsig.com/VATO/

3 861

Product information

자동차 진단에특화된 오실로스코프, Micsig VATO2004|bekomcar.com
Purchase:
Manufacturer:Micsig (China)
Specifications:Max bandwidth 200MHz Analog channels 4 Rise time ≤ 1.8ns Max. sampling rate 1GSa/s Memory depth 50Mpts DC gain accuracy ≤ 2% Input impedance 1MΩ±1% || 14pF Interfaces USB Type-C,DC power Battery (optional) 7.4V、7500mAh Li-ion battery Dimension 140*215*52mm Net weight 640g
Pros:4채널에 풍부한 Bandwidth & Sampling rate. 휴대성 과 단순한 소프트웨어, 안드로이드 버전으로 휴대폰등 어디에든 설치사용이 가능함 https://www.micsig.com/VATO/
Cons:다양한 외부기기와의 호환성 부재 (실린더 트랜스듀서 압력센서 등)
Top Image-자동차 진단에특화된 오실로스코프, Micsig VATO2004|bekomcar.com Bottom Image-자동차 진단에특화된 오실로스코프, Micsig VATO2004|bekomcar.com Left Image-자동차 진단에특화된 오실로스코프, Micsig VATO2004|bekomcar.com Right Image-자동차 진단에특화된 오실로스코프, Micsig VATO2004|bekomcar.com Front Image-자동차 진단에특화된 오실로스코프, Micsig VATO2004|bekomcar.com Rear Image-자동차 진단에특화된 오실로스코프, Micsig VATO2004|bekomcar.com현대 NF쏘나타 연료펌프 파형|bekomcar.com
(REF#3,561 )

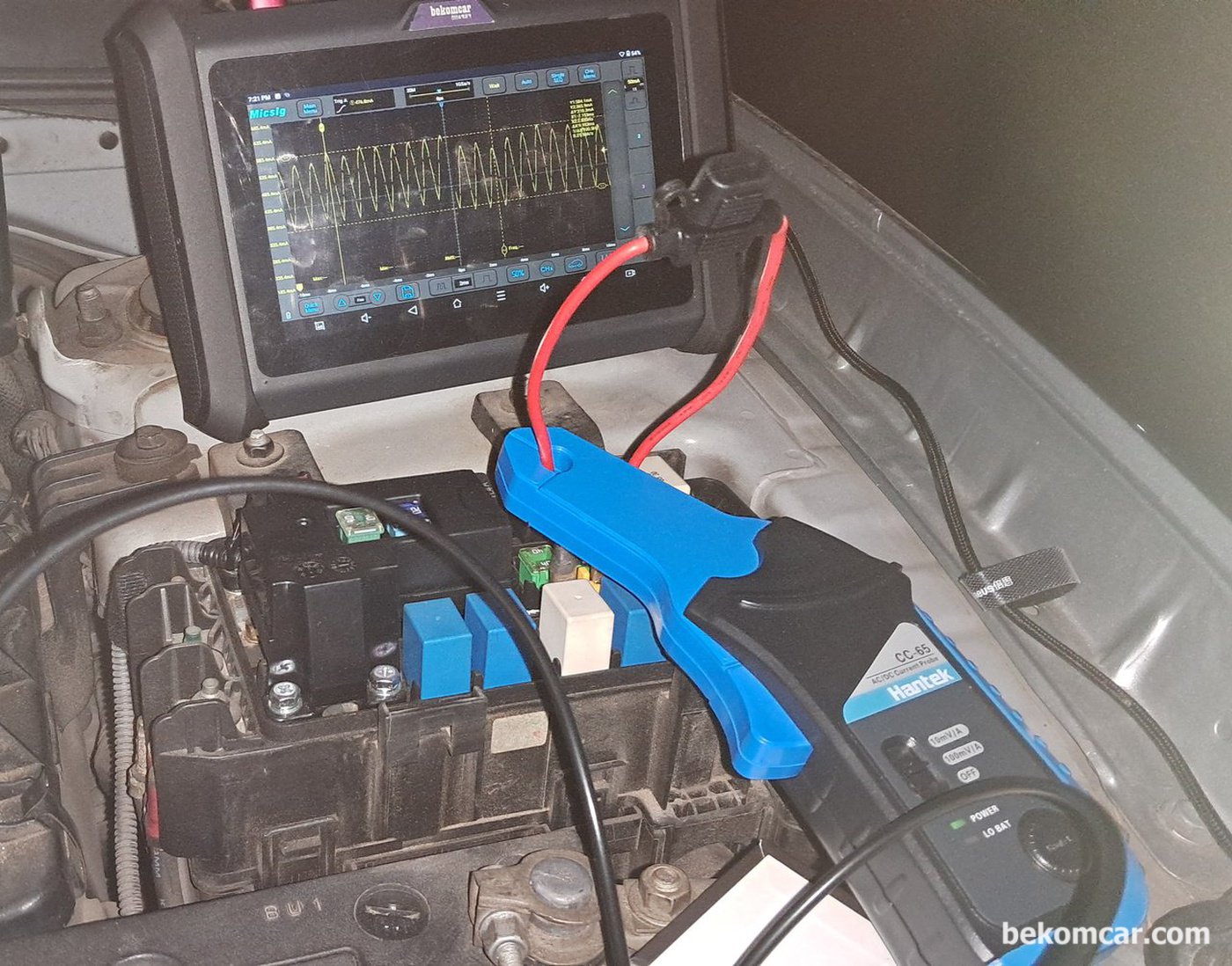

현대 NF쏘나타 연료펌프 파형

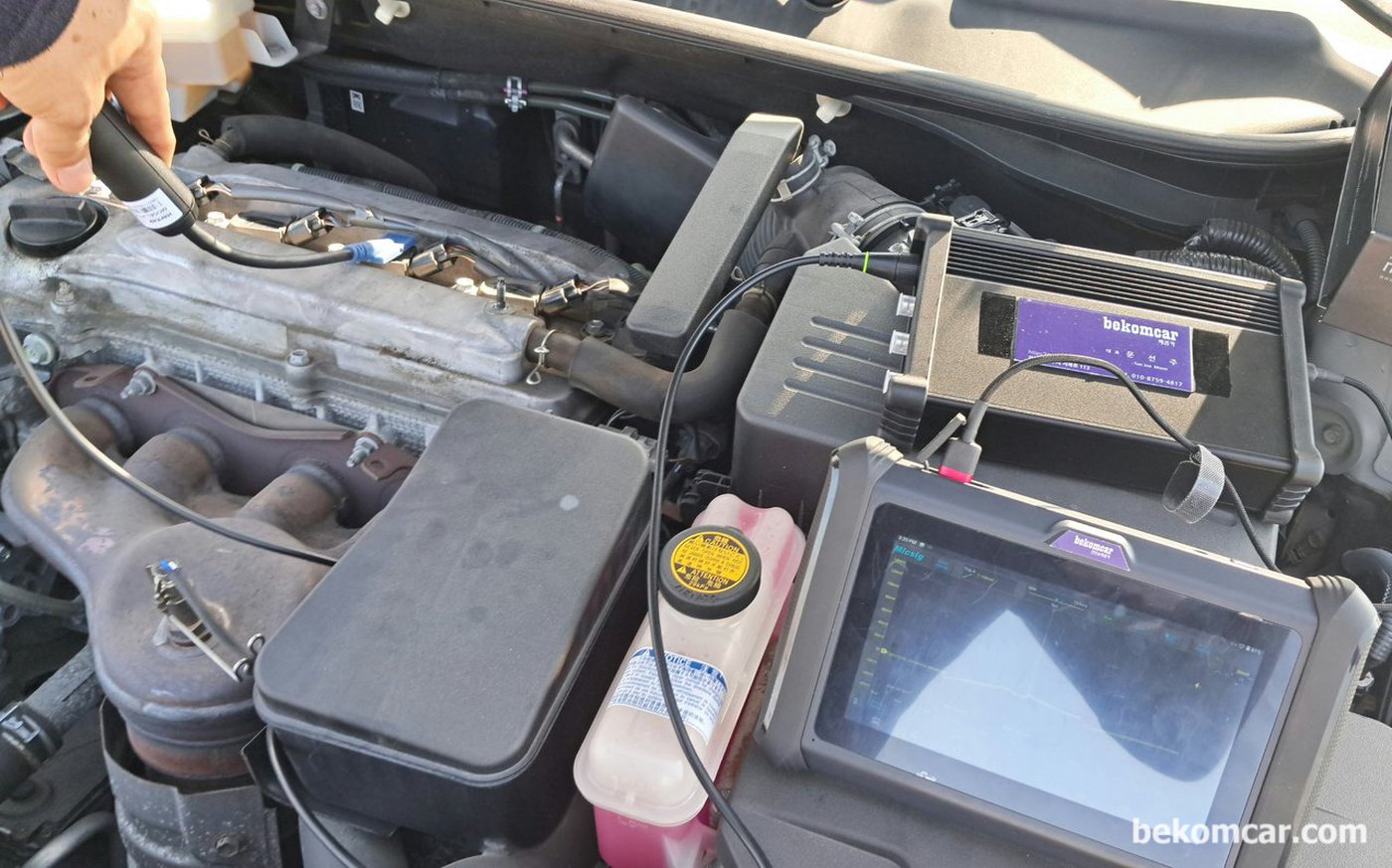

토요타 캠리 6세대 2.5L 점화파형, 상태가 매우좋다.|bekomcar.com
(REF#3,560 )

토요타 캠리 6세대 2.5L 점화파형, 상태가 매우좋다.

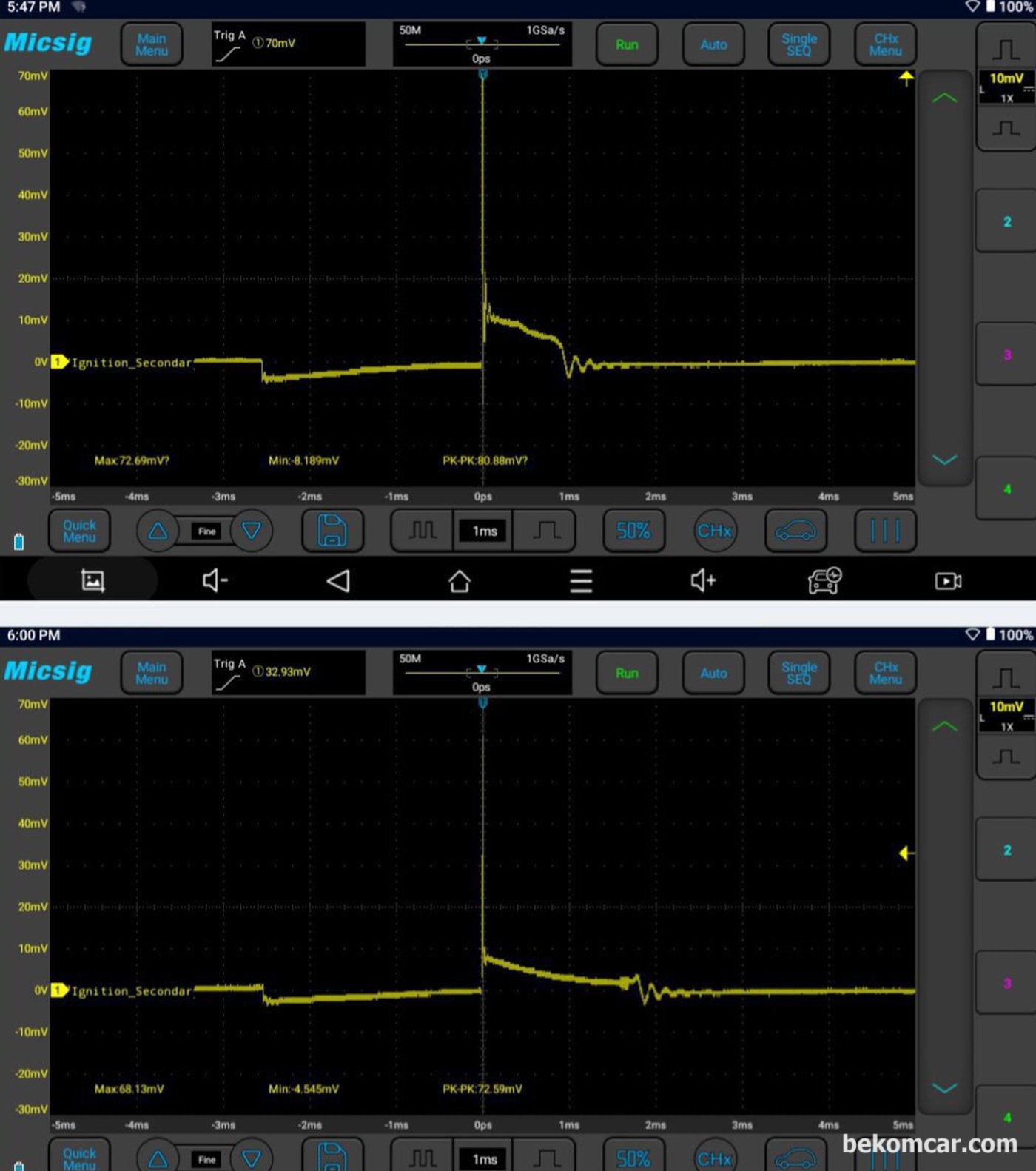

혼다 어코드 8세대 V6점화플러그 교환 전 후 점화파형 사례|bekomcar.com
(REF#3,559 )

혼다 어코드 8세대 V6점화플러그 교환 전 후 점화파형 사례

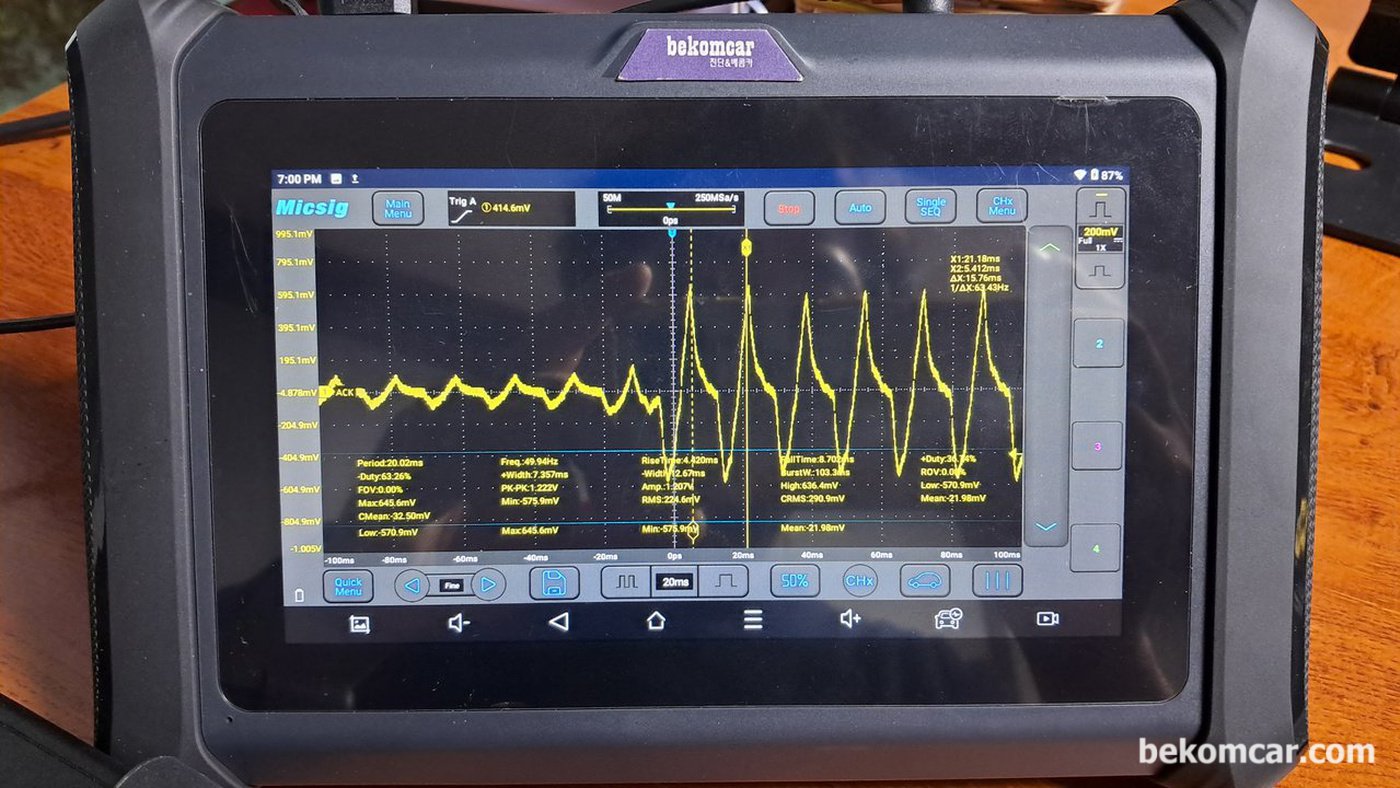

XTOOL D7W 에 Micsig 프로그램 설치하여 사용|bekomcar.com
(REF#3,465 )

XTOOL D7W 에 Micsig 프로그램 설치하여 사용

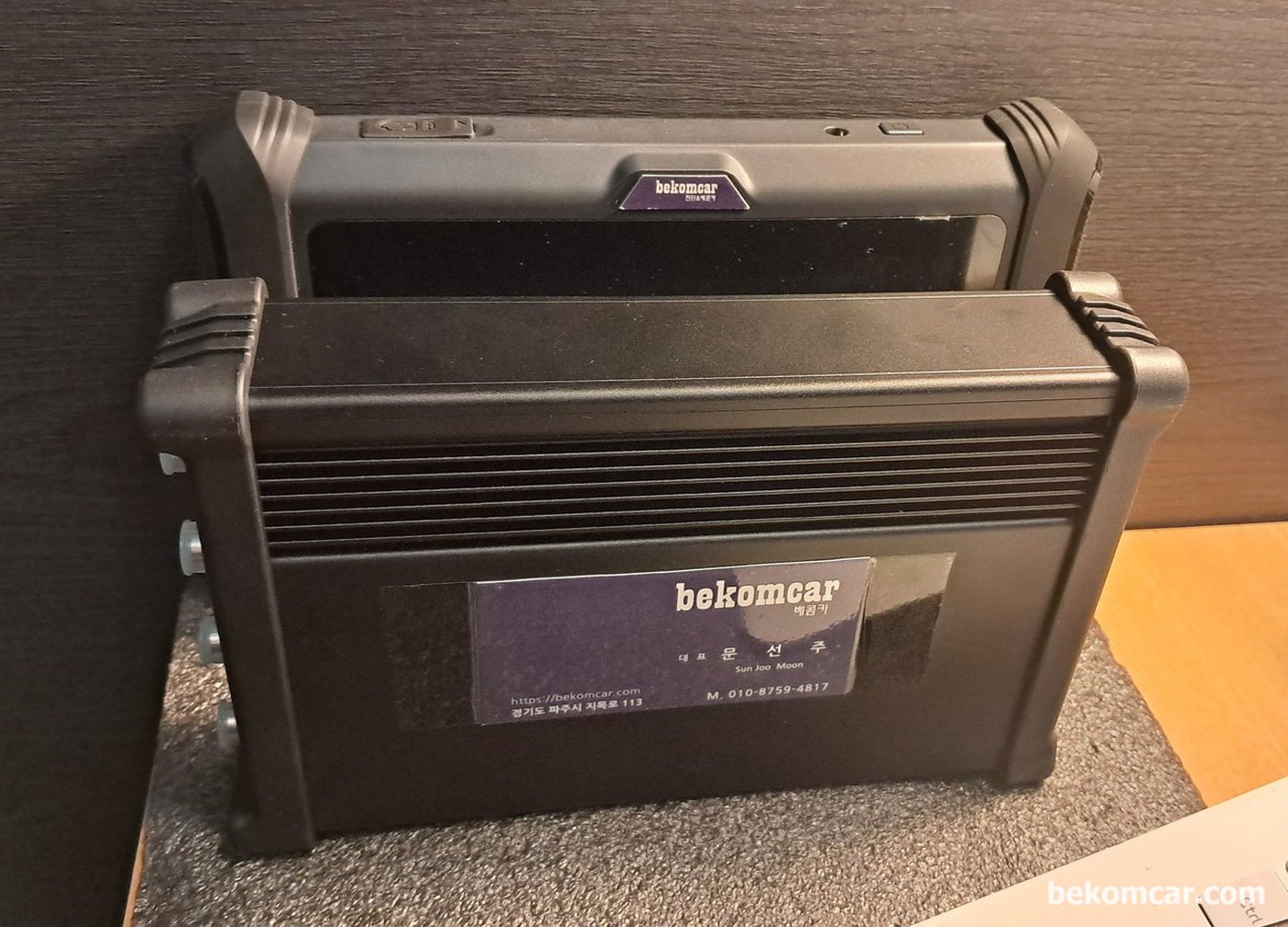

XTOOL D7W와 Micsig VATO2004|bekomcar.com
(REF#3,464 )

XTOOL D7W와 Micsig VATO2004

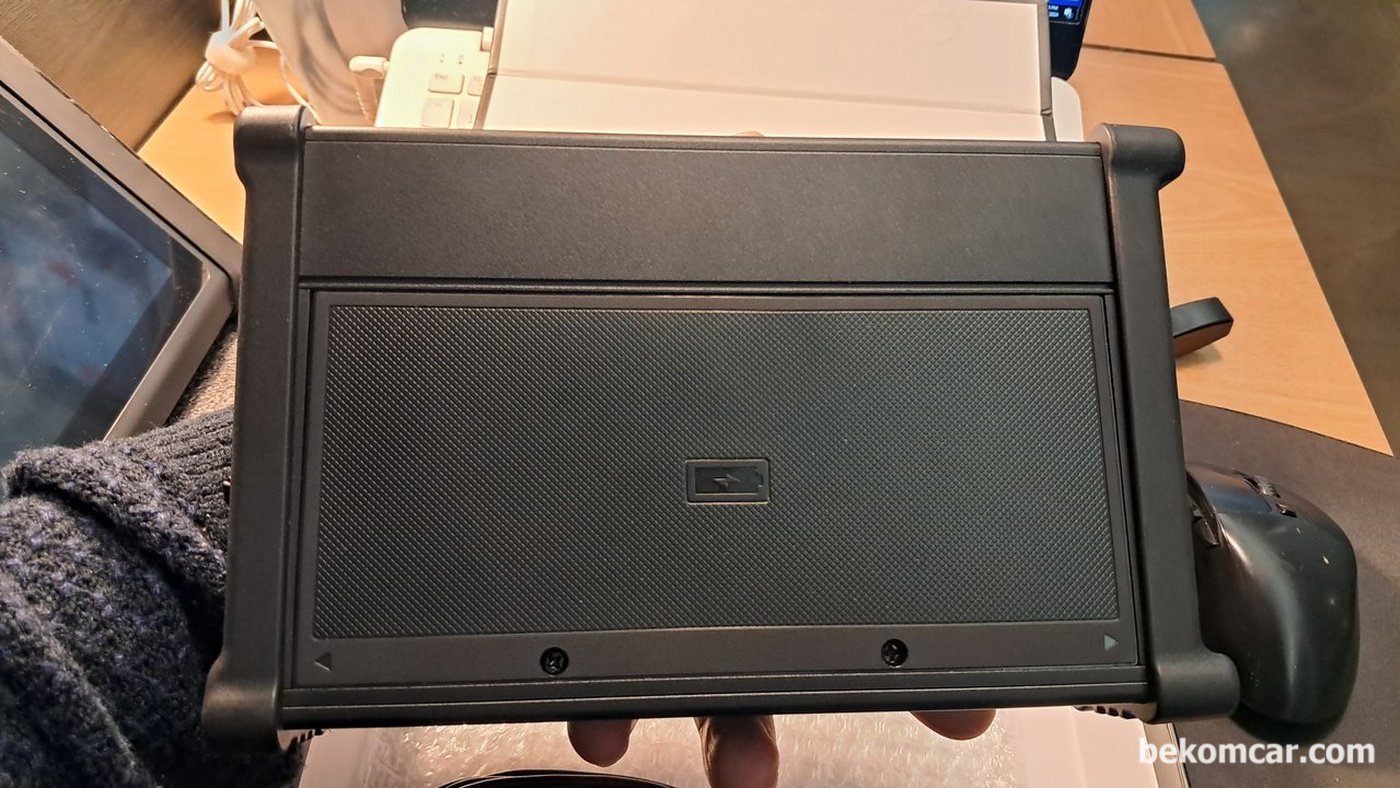

배터리 부분|bekomcar.com
(REF#3,463 )

배터리 부분

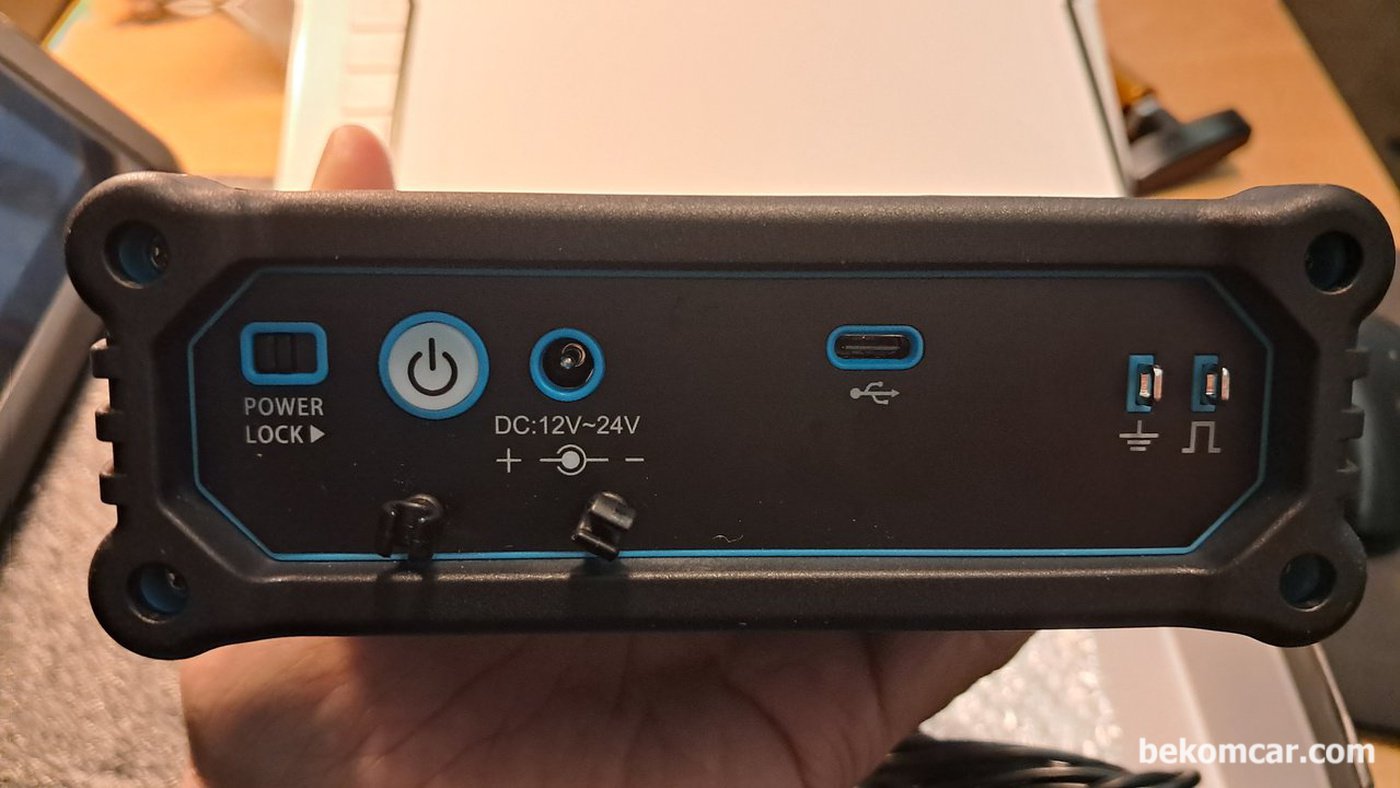

파워등 IO 부분|bekomcar.com
(REF#3,462 )

파워등 IO 부분

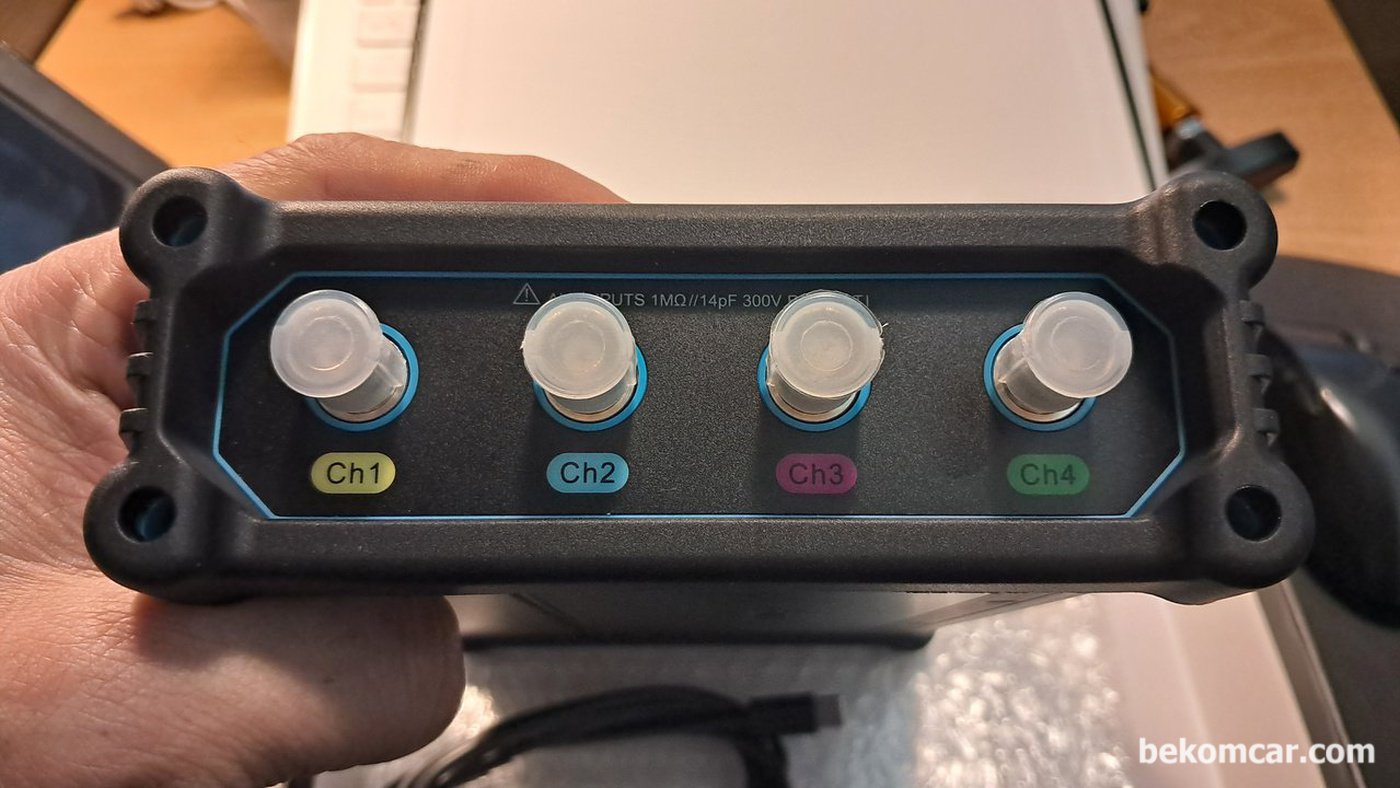

4채널부분|bekomcar.com
(REF#3,461 )

4채널부분

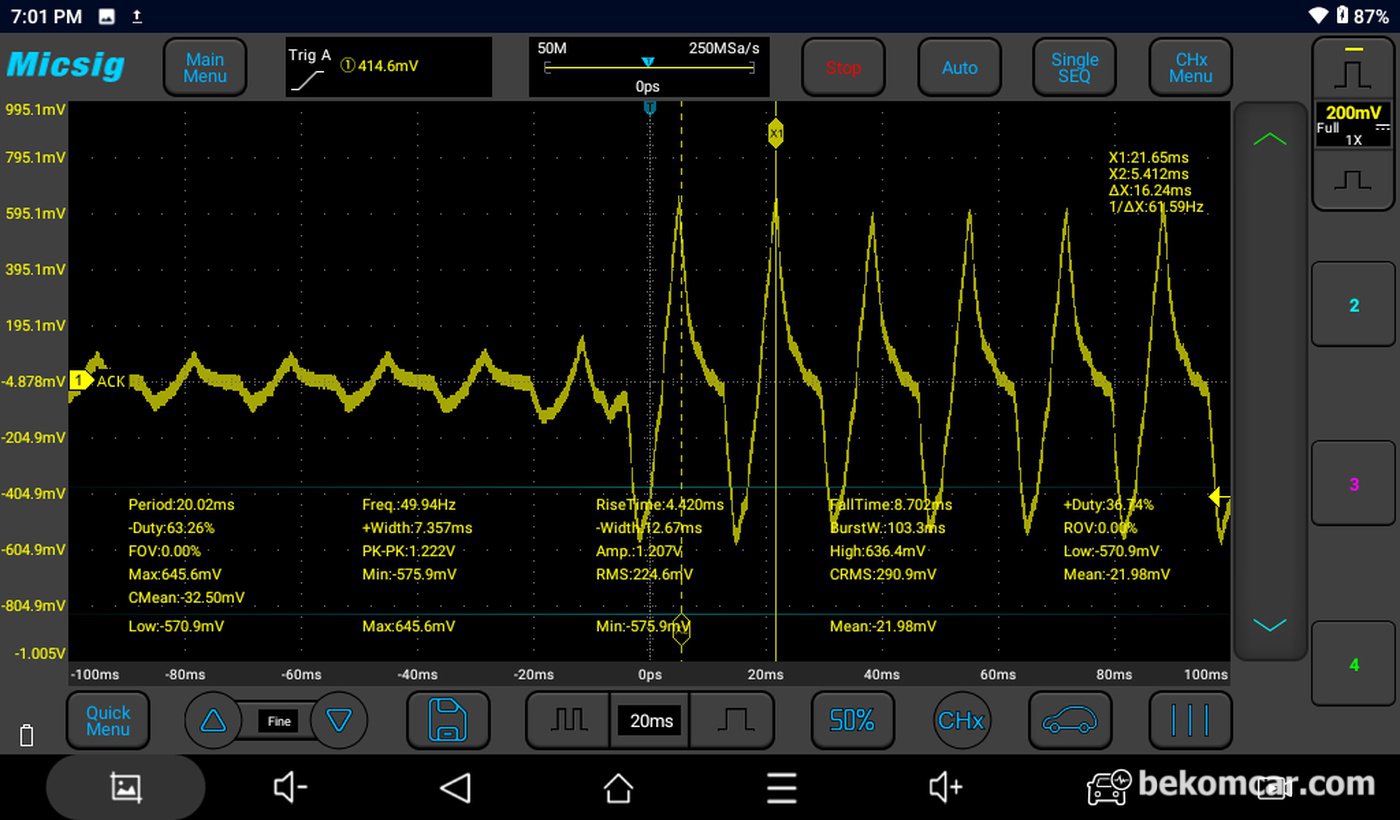

Sample wave form, human body with signal probe|bekomcar.com
(REF#3,459 )

Sample wave form, human body with signal probe

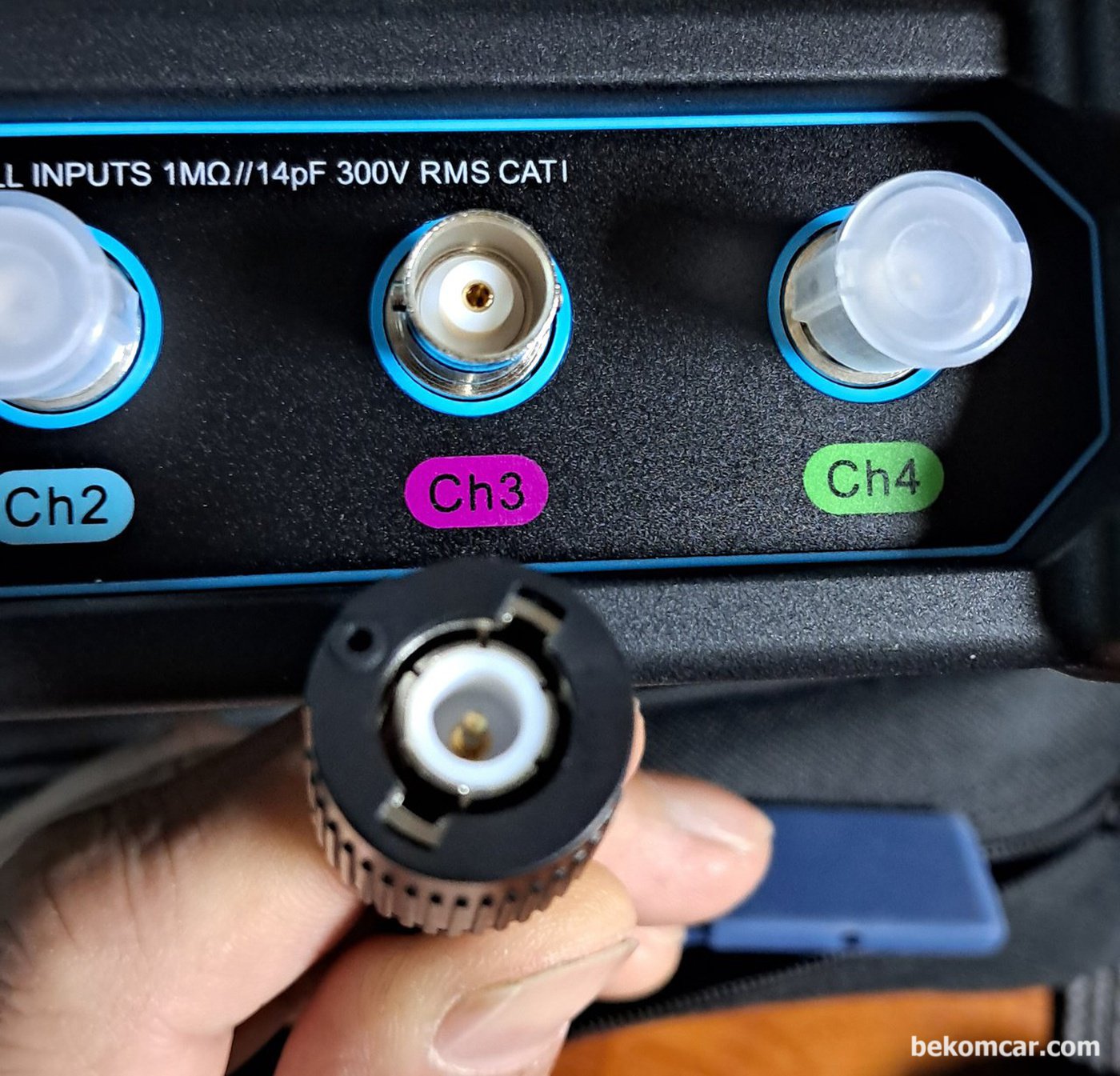

BNC Plug male and female|bekomcar.com
(REF#3,458 )

BNC Plug male and female

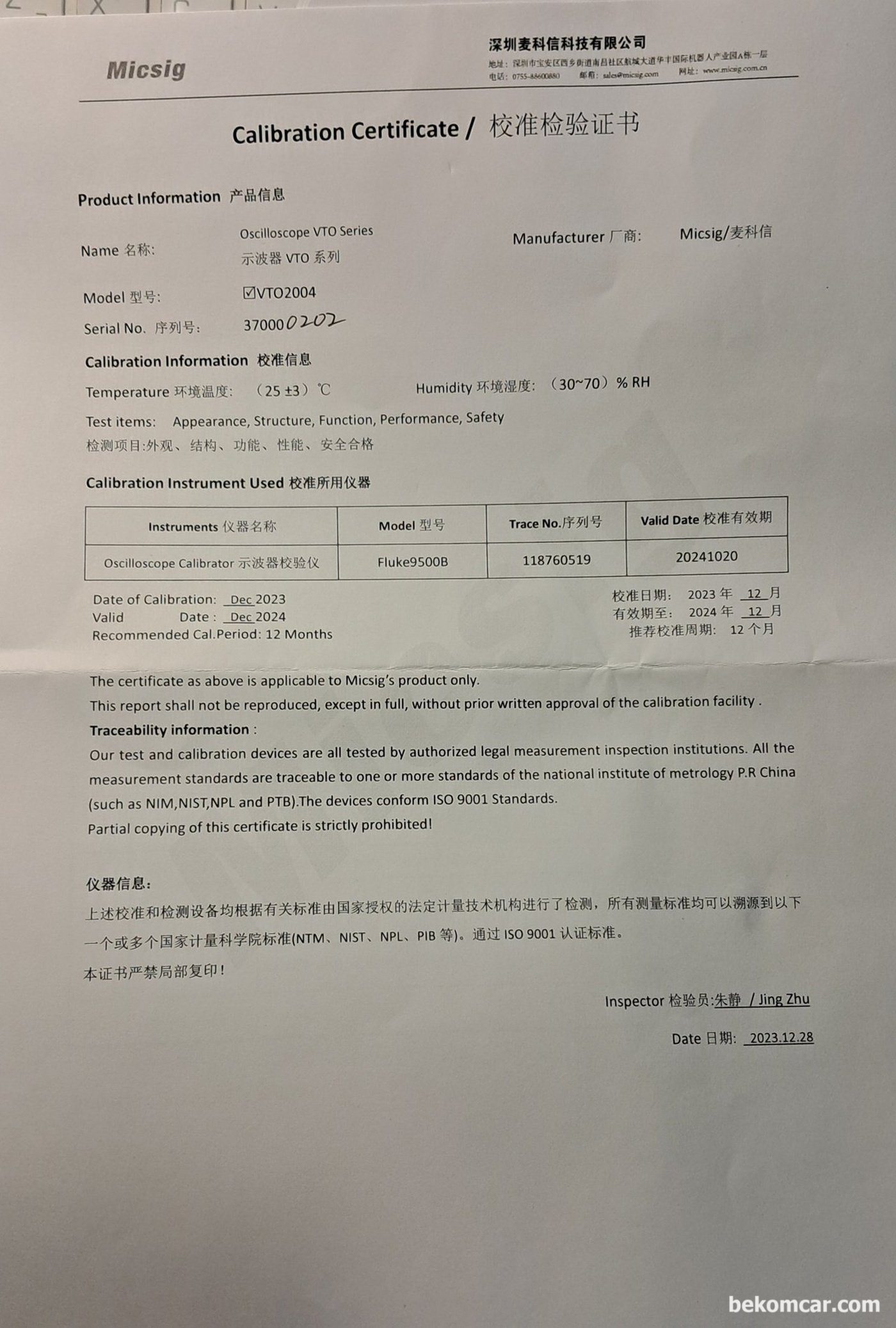

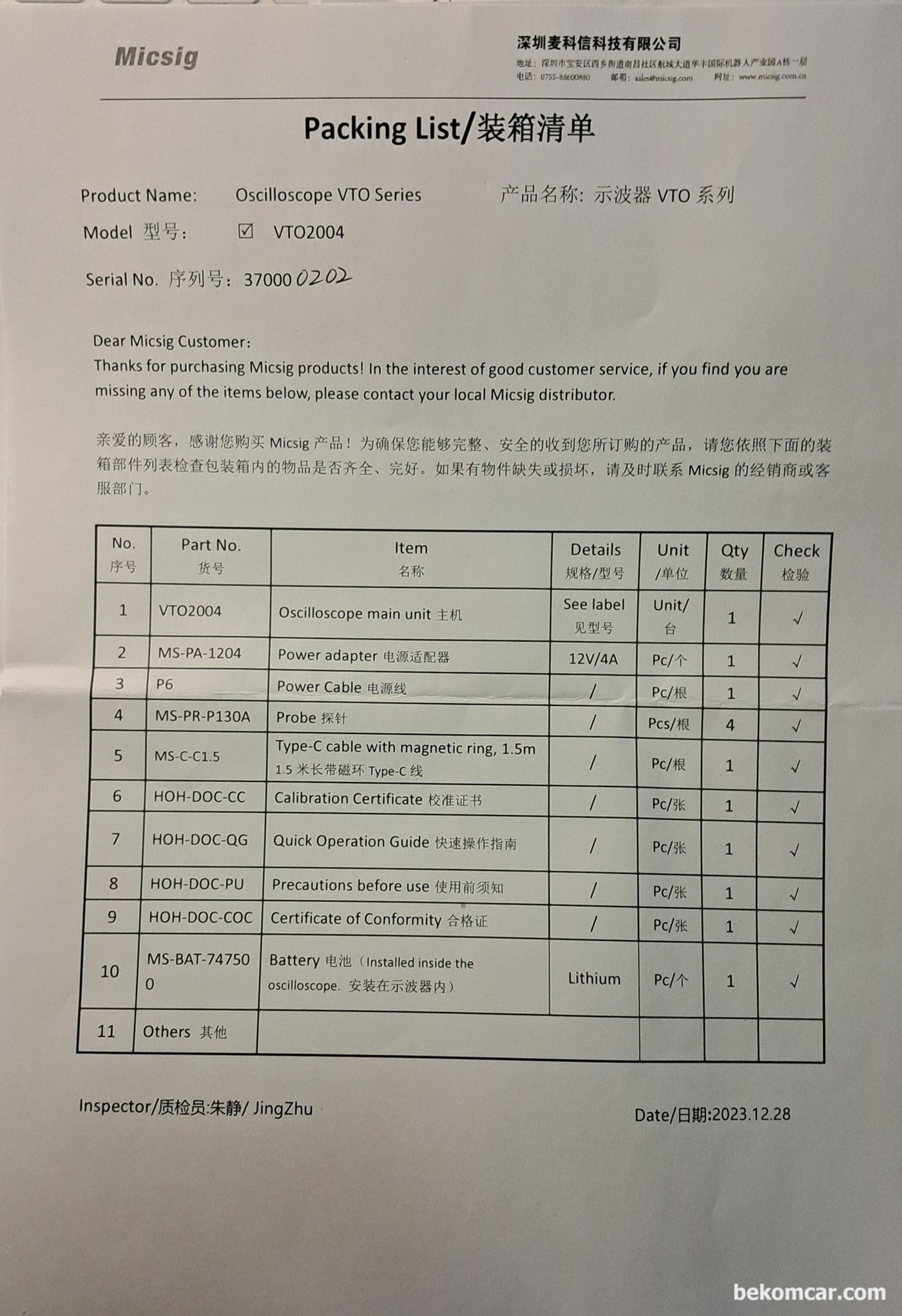

VATO2004|bekomcar.com
(REF#3,457 )

VATO2004

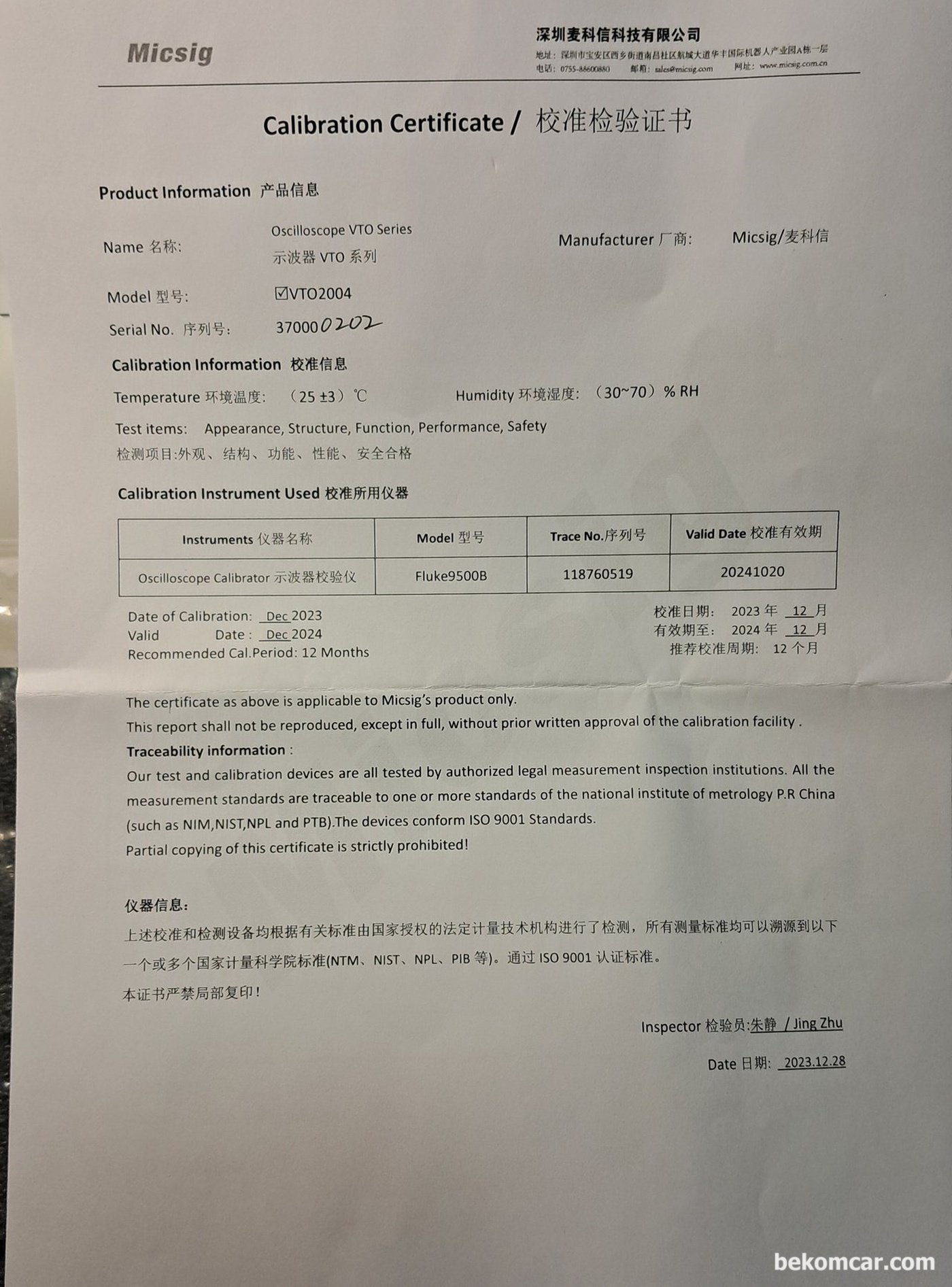

VATO2004|bekomcar.com
(REF#3,456 )

VATO2004


VATO2004|bekomcar.com
(REF#3,455 )

VATO2004


Need to login to leave the comments
March 27, 2024, 10:36 a.m. - SunJoo Moon moderator
사용하면 할 수록 마음에 든다. 그리고 휴대폰에서 사용이 가능해서 휴대성이 매우 좋다. 그리고 무엇보다 소프트웨어 안정성과 기능이 좋다. 4채널이라 어떠한 차량진단시에도 상당한 시간을 아껴주고 진단을 더 효율적으로 할 수 있다.
|
March 26, 2024, 10:32 a.m. - SunJoo Moon moderator
실제 사용해보니, 소프트웨어가 매우 안정적이다. 그리고 자동차용 사전세팅값이 있어서 매우 좋다. 다만, 압력트렌스듀서 지원이 되지않아서 아쉽다. 이 부분은 다른 오실로스코프로 대체할것이다. 하지만 일반적인 차량진단에는 최적이다.
|
Feb. 23, 2024, 11:36 a.m. - SunJoo Moon moderator
차량 진단에는 필수인 오실로스코프이다. 특히 자동차진단 전용으로 프로그램 사전세팅이 편리함을 제공해준다.
|
