Q. BMW 시동불량 원인중에 IBS센서 불량도 있는지 궁금합니다.
Create Date: Dec. 9, 2024, 7:11 p.m. (1)

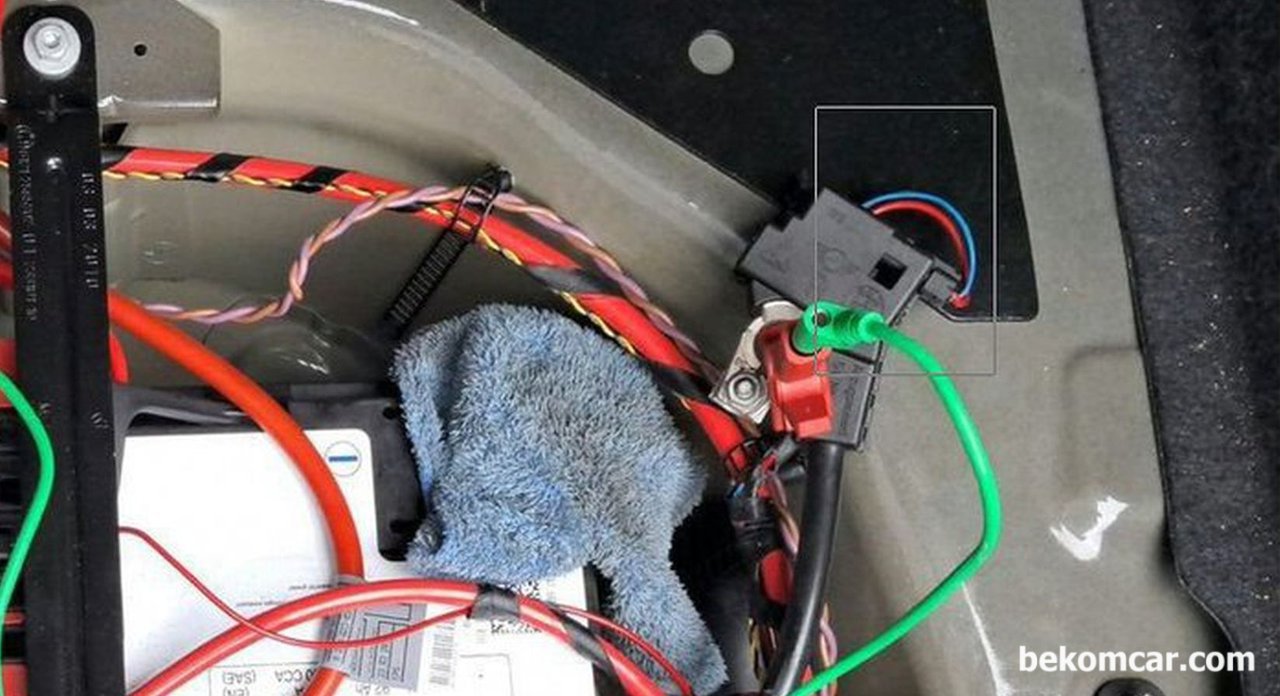

BMW 시동불량에는 여러원인이 있기때문에 진단후 정비하는것이 중요하다. BMW차량의 경우 시동안걸리는 이유중에 배터리 IBS센서 불량이 있다. 베콤카 자료사진중 상당 오른쪽 내모난 표시부분이 IBS 센서 LIN BUS 통신선과 PT-CAN 통신선이 시동과 관련된 부분이다. 베콤카 ECU & LIN BUS 통신 진단차량은 BMW F10 528i 이다.
BMW 시동기본 원리
차량에 따라 다르지만 일반적인 BMW 차량 시동 기본원리는 CAS가 각 모듈에게 작동중비신호 (Wake Up Signal)을 주어야 한다. 그 Wake Up Signal 통신망에 12V 배터리 IBS가 있다. IBS에는 보통 2개의 와이어가 있느데 하나는 LIN BUS 데이터통신 선이고 나머지는 Wake Up Signal 을 알려주는 PT-CAN 통신선이다.
CAS 와 Wake Up Signal 파형중요
시동에 필요한 신호가 적정한지를 파악해서 적절한 신호가 접수되면 CAS는 시동을 가느앟게 해준다. 그런데 만약 Wake Up Signal이 정상파형이 아닌경우에는 CAS가 DME등 포함 여러개이 모듈에 시동신호를 주지 않게 되고, 시동이 걸리지 않게 된다.
데이터통신 파형분석이 중요
오실로스코프 장비를 이용하여 IBS LIN BUS 데이터통신과 Wake Up Signal 파향 분석을 통하여 IBS등 상태를 파악이 가능하다.
