Q. U0418 고장코드 가 어떤고장인가요? 혼다 어코드 차량입니다.

Create Date: Nov. 1, 2024, 6:50 p.m. (2)

U0418 고장코드 가 어떤고장인가요? 혼다 어코드 차량입니다., 정상적인 CAN HIGH & CAN LOW 데이터통신 파형이다. 보통 2.5V를 기준으로 위로 3.5V정도 아래로 1.5V정도 거울처럼 미러링해서 파형이 측정되는것이 정상이다. CAN BUS데이터 통신진단 차량은 BMW F10 528i 이다.|bekomcar.com

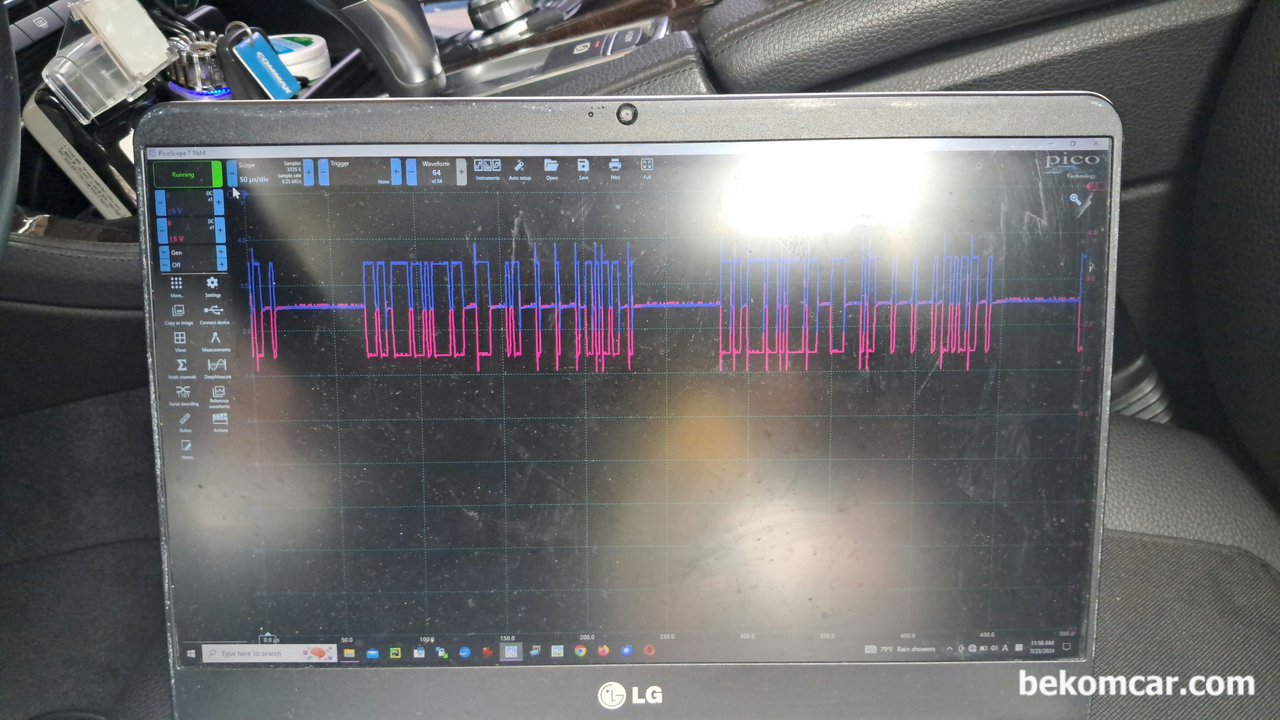

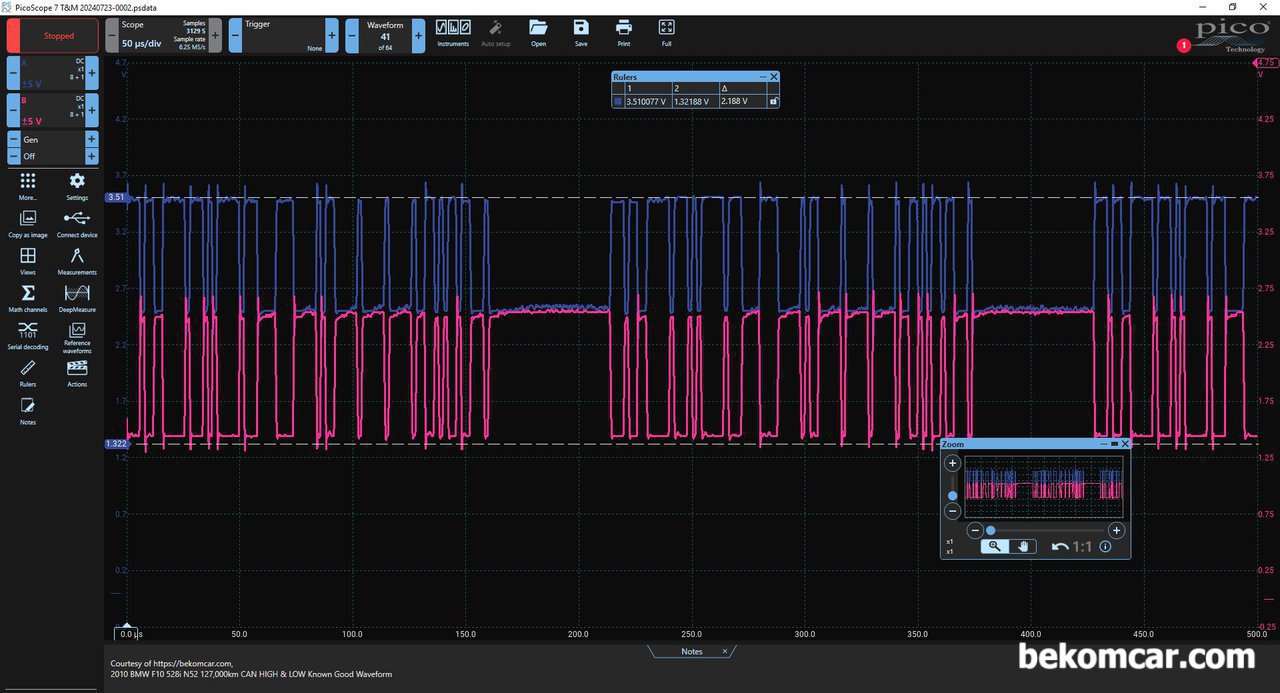

정상적인 CAN HIGH & CAN LOW 데이터통신 파형이다. 보통 2.5V를 기준으로 위로 3.5V정도 아래로 1.5V정도 거울처럼 미러링해서 파형이 측정되는것이 정상이다. CAN BUS데이터 통신진단 차량은 BMW F10 528i 이다.

베콤카 진단차량은 BMW 528i F10 이다. CAN통신은 정상이나 LIN BUS 데이터 통신고장이 있는상태이다.

U0418 고장코드

차량내 데이터 통신제어 시스템 관련고장코드이다. 'Invalid Data Received From Brake System Control Module' 인데 브레이크모듈에서 보내는 데이통신에 장애가 발생한경우 발생하는 고장코드 이다.

CAN통신프로토콜

차량내 각 모듈간(차량제어 컴퓨터) 서로 데이터를 보내고 받는 과정을 통하여 차량을 제어한다. 즉 차량제어가 데이터 통신을 통하여 이루어지는데 이 송수신 데이터에 이상이 생기는경우이다.

CAN통신 장애 진단방법

우선 회로구성 부터 파악후 오실로스코프 파형을 측정해서 어디에 고장이 있는지 기초진단을 한다. CAN HIGH 와 CAN LOW 파형이 정상인지 부터 체크해야한다.

전문가에 의뢰해야

CAN 통신고장은 진단전문가에게 의뢰하여 진단후 정비를 하는것이 더 좋을것이다.
