Q. 혼다 CRV AWD 4세대 차량 윈도우 와셔 모터가 작동하지 않는것 같은데 휴즈나 릴레이가 있나요?

Create Date: Sept. 11, 2024, 12:49 p.m. (1)

혼다 CRV AWD 4세대 차량 윈도우 와셔 모터가 작동하지 않는것 같은데 휴즈나 릴레이가 있나요?, 휴즈박스는 운전석, 조수석, 엔진룸, 트링크 등 차량별로 다양하게 위치해 있다. 혼다의 경우 대부분 엔진룸과 은전석 대시보드 아래에 있다. 혼다 CRV 5세대 휴즈박스 이다. 항상 본인 차량의 휴즈박스 정보를 참고한다.|bekomcar.com

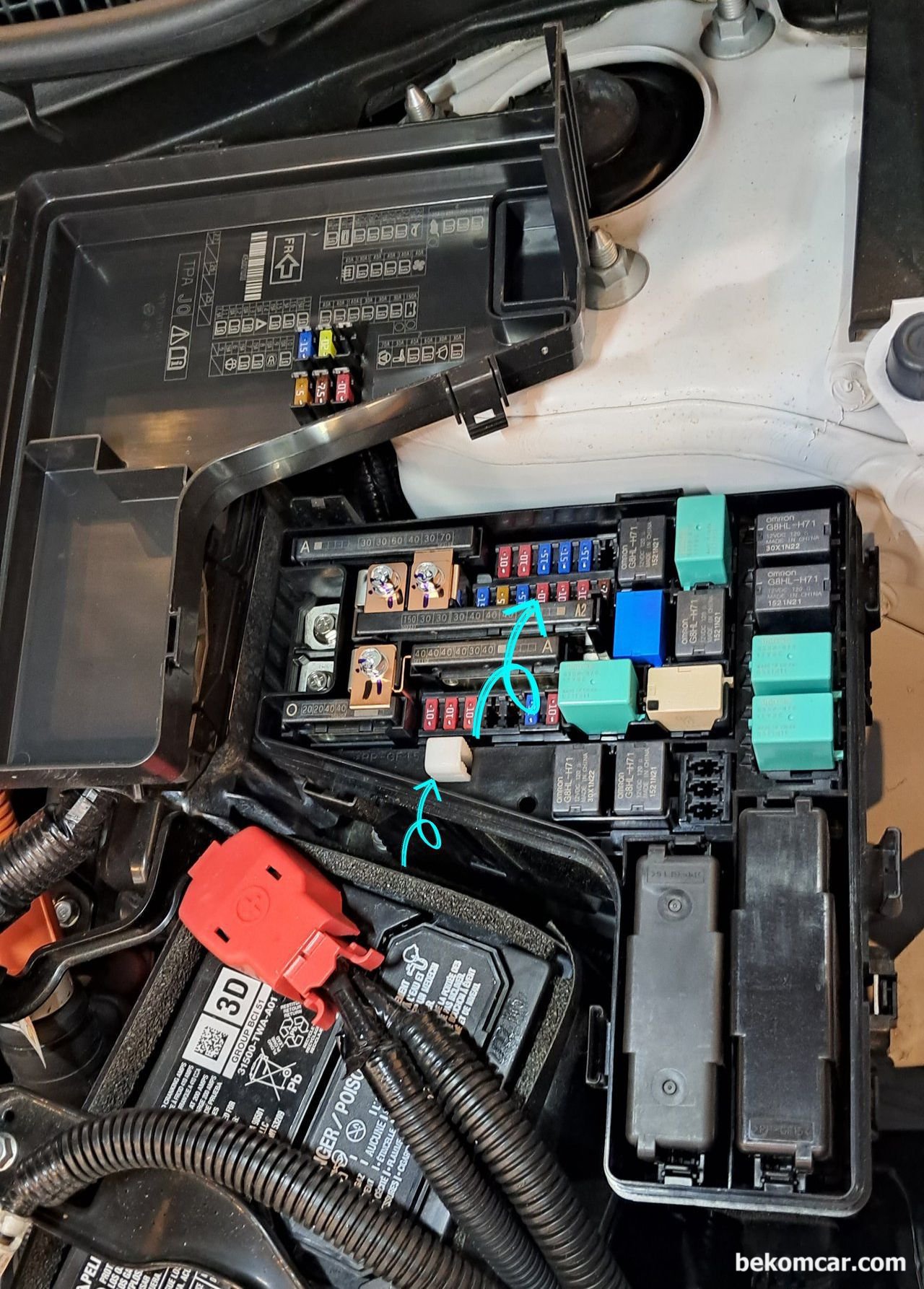

휴즈박스는 운전석, 조수석, 엔진룸, 트링크 등 차량별로 다양하게 위치해 있다. 혼다의 경우 대부분 엔진룸과 은전석 대시보드 아래에 있다. 혼다 CRV 5세대 휴즈박스 이다. 항상 본인 차량의 휴즈박스 정보를 참고한다.

혼다 CRV 4세대 휴즈박스 정보이다. 윈도우 와이퍼 모터 휴즈등 참고한다.

혼다 CRV 4세대 휴즈박스 정보이다. 에어콘 휴즈, 연료펌프, 점화코일등 윈도우 와이퍼 모터 휴즈등 참고한다.

회로 Circuit 기본 구성요소

99.9% 전기.전장장치에는 휴즈와 릴레이가 있다

어떠한 차량이든간에 모든 전장.전기 장치에는 전기가 사용된다. 그리고 특히 모터나 에너지(전류)를 많이 필요한곳으 꼭 휴즈와 릴레이등으로 회로가 보호되어 있다. 회로의 기본 요소는 1)파워 2)그라운드 3)제어시스템(휴즈.릴레이.스위치등) 그리고 4)부하 Load 이다. 이 회로 구성원칙은 잠수함이든 차량이든 같다. 전기는 전기이다.

각 차량별 휴즈와 릴레이 참고사항

참고할점은, 휴즈의 경우 하나의 휴즈가 여러개 장치를 커버하는 경우도 있다는것이다. 반대로 릴레이의 경우는 거의다 한개장치만 제어하게 설계되어 있다. 물론 드물게 한개의 릴레이로 2개 장치를 제어하는경우도 있기는 하다. 하지만 매우 드물다. 그래서 각 차량별 정비메뉴얼을 꼭 참조해야 한다.

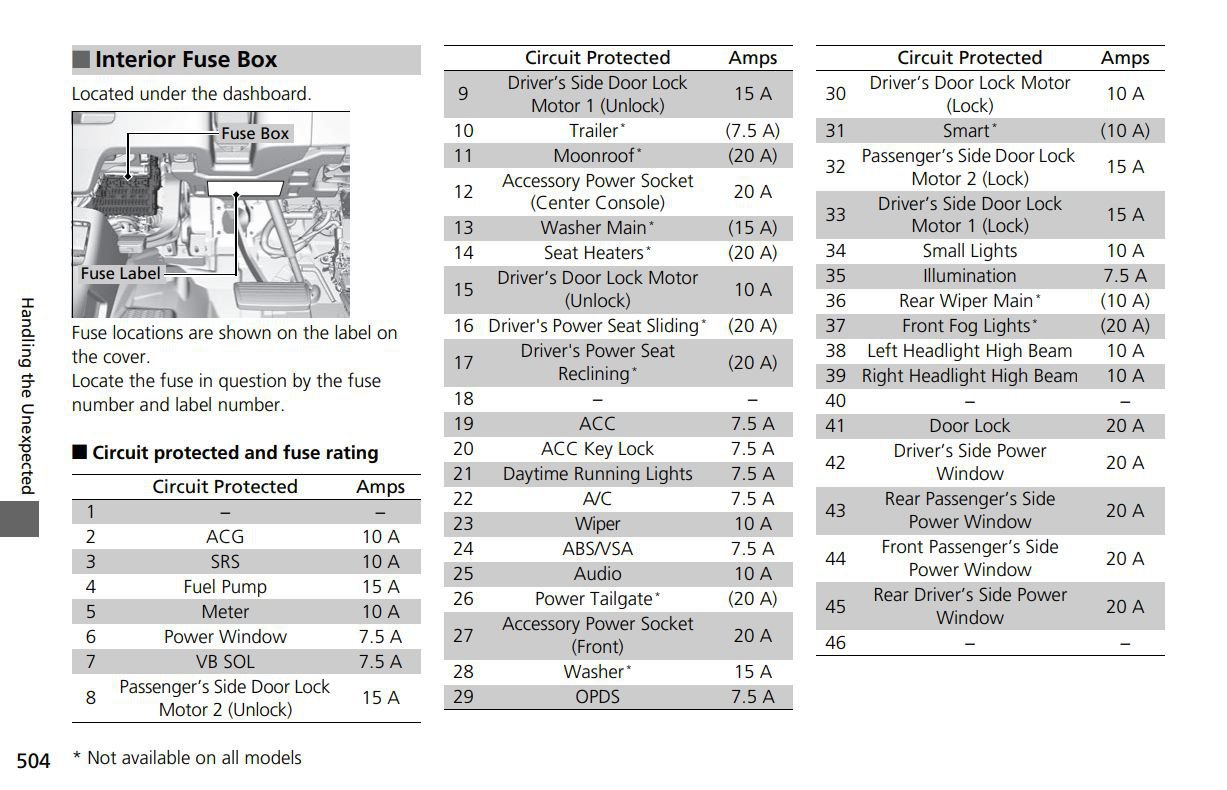

혼다 CRV 4세대 윈도우와셔 와이퍼 휴즈정보 참고

Interior Fuse Box
#4 15A Fuel Pump
#13 15A Washer Main [Not avalaible on all models]
#23 10A Wiper
#28 15A Washer [Not avalaible on all models]
#36 10A Rear Wiper Main [Not avalaible on all models]

Engine Room
#12 20A Injector
#17 15A Ignition coil

Credit: Honda Owner Manual,https://techinfo.honda.com/rjanisis/pubs/OM/AH/AT0Z1515OM/enu/AT0Z1515OM.PDF (Owner manual PDF download
link)

Issue environments & Tags

#Intermittent, #유지관리, #General #General, #Engine, #Electrical, #Maintenance, #Diagnosis, #Purchase

Notes & References

1. https://techinfo.honda.com/rjanisis/pubs/OM/AH/AT0Z1515OM/enu/AT0Z1515OM.PDF (Owner manual PDF download
2. link)
