Q. 웅웅 고주파소음이 알터네이터 고장이라고 하는데 어떻게 체크할 수 있을까요?

Create Date: July 31, 2022, 12:50 p.m. (2)

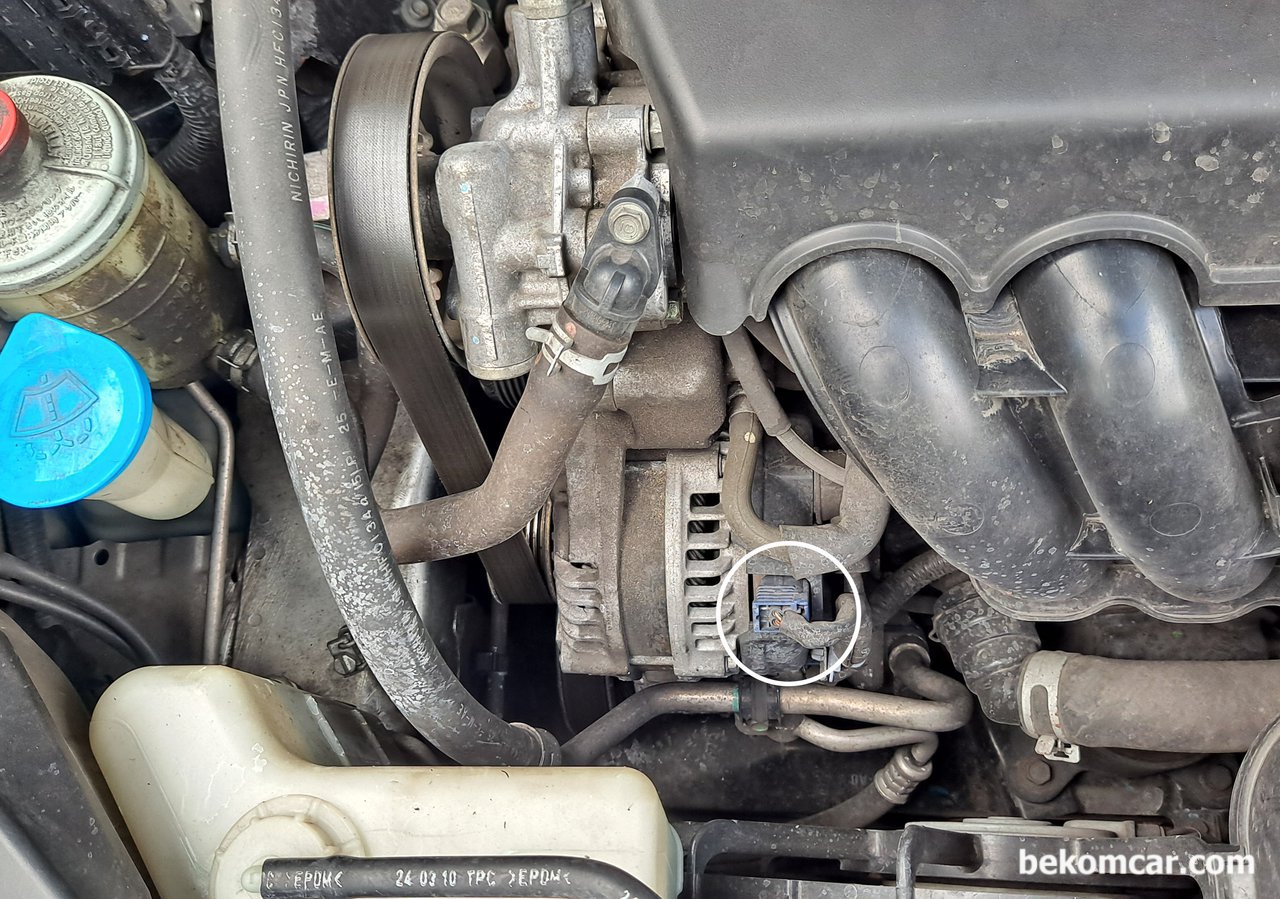

혼다 시빅 8세대 1.8 알터네이터이다. 알터네이터 코넥터를 빼서 소음이 사라지는지 확인한다. 이 원칙은 국산차 및 모든 수입차에 동일하게 적용된다.

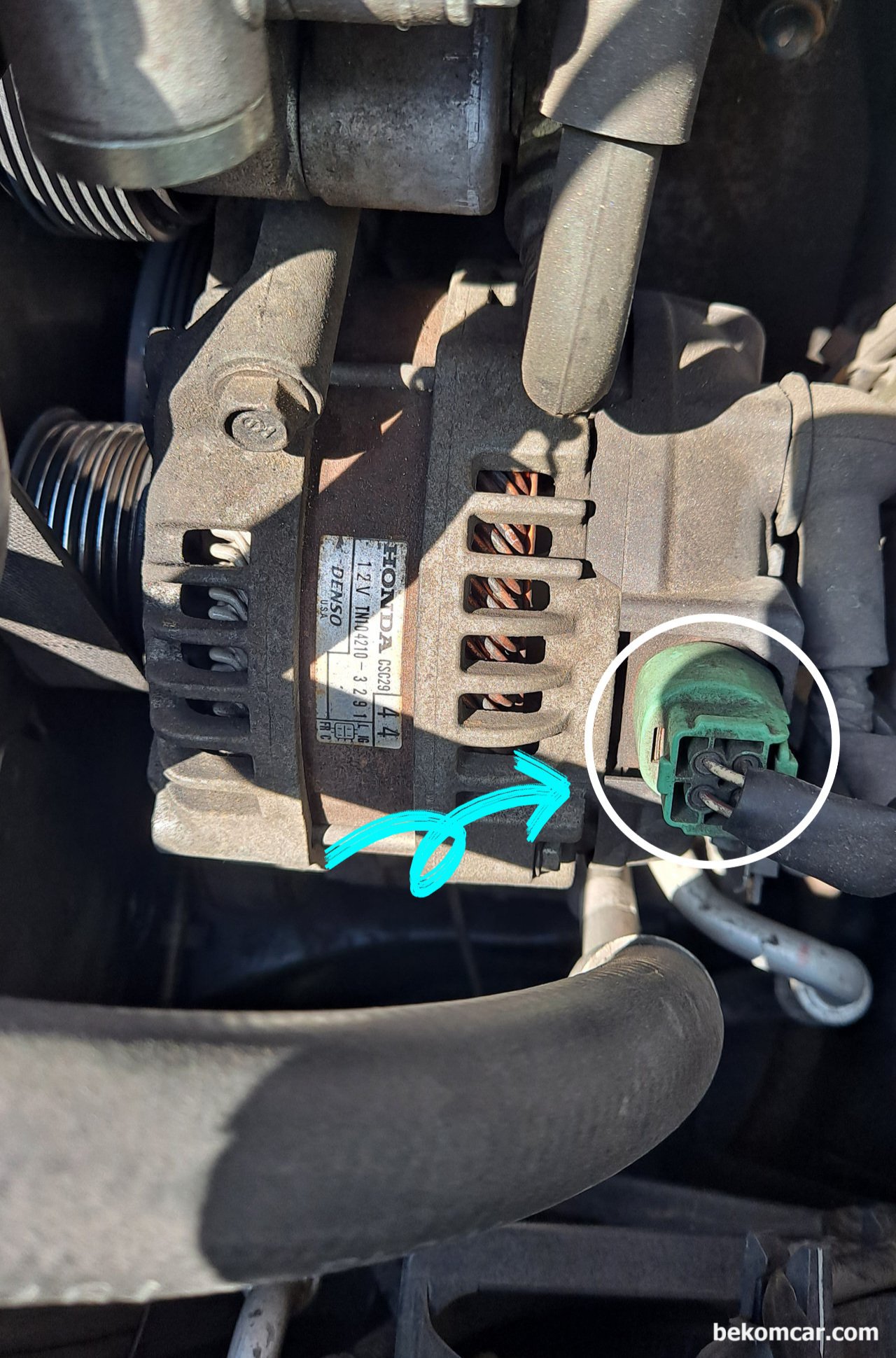

어코드 7세대 2.4 북미버전이다. 커버가 없지만 제너레이터 코넥터가 잘 보인다. 뒤쪽 동그란고무로 덥힌것이 알터네이터 플러스 B+ 단자이다.

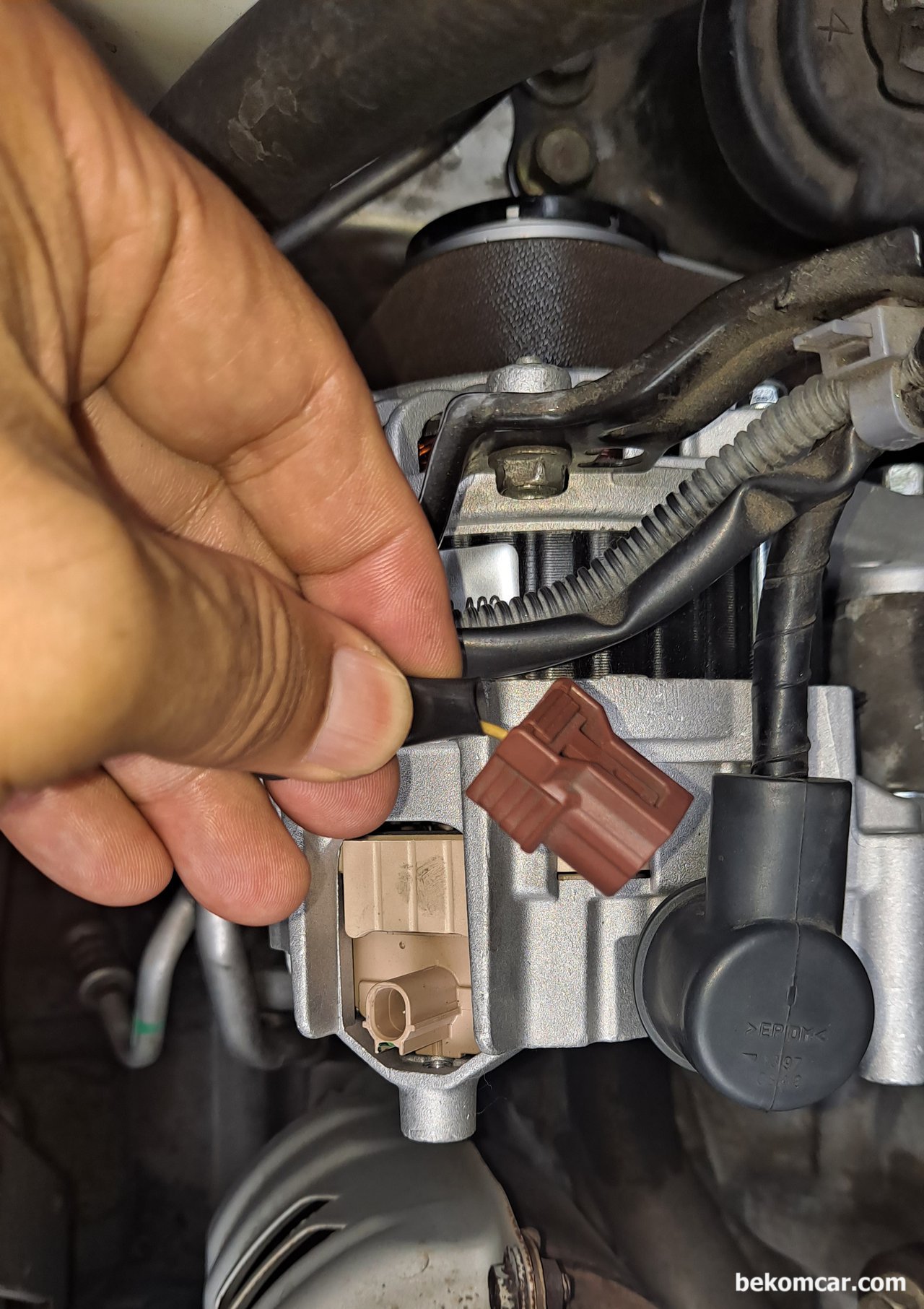

어코드9세대 알터네이터의 코넥터이다. 고주파 소음시 이 콘넥터를 탈거해서 소음이 사라지면 알터네이터 다이오드 부품의 불량이다. 각 차량별 알터네이터에 따라서 위치나 모양은 조금씩 다르다는것을 기억하자.

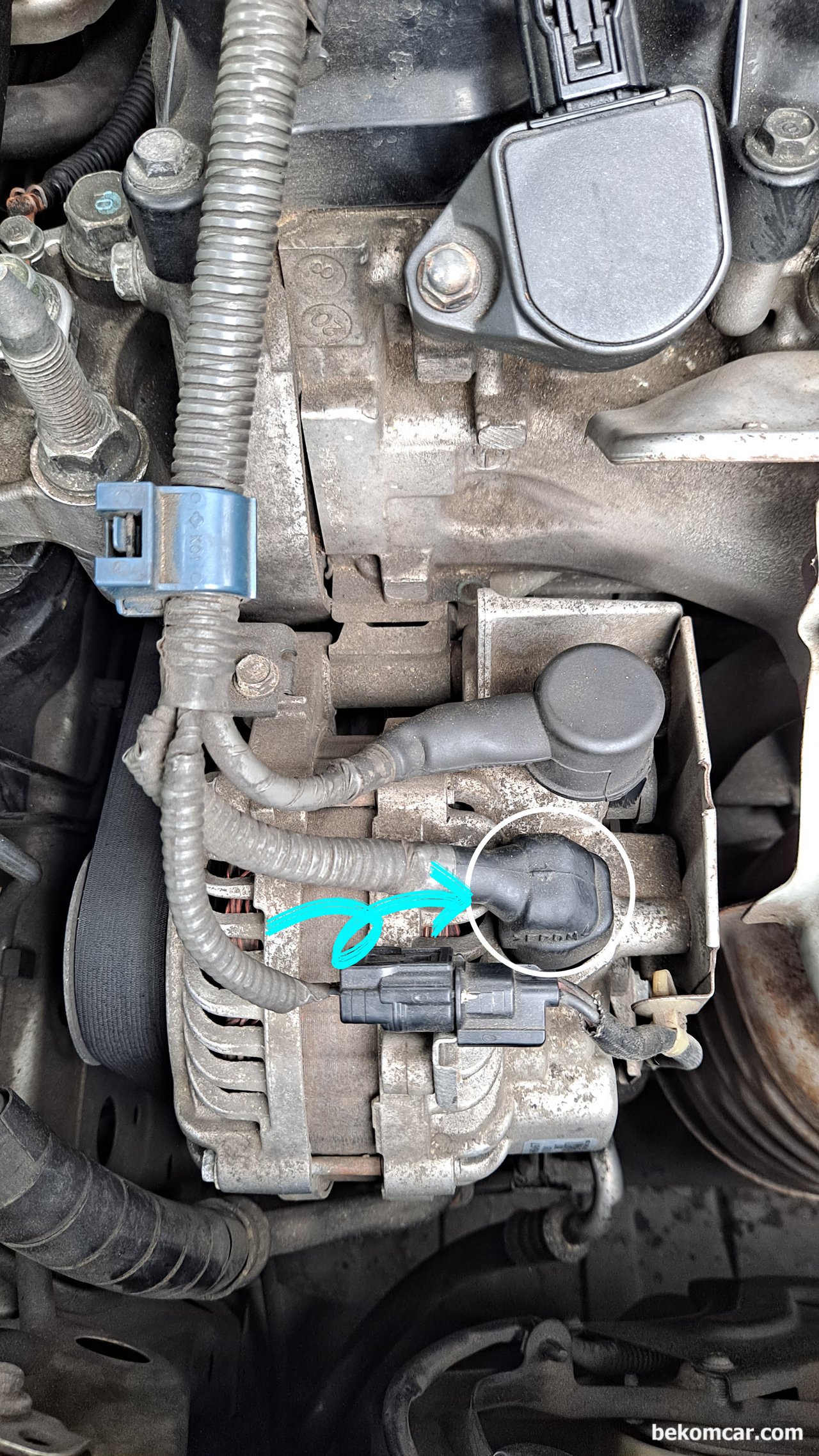

혼다 어코드 8세대 2.4L 알터네이터 고장증상으로 고주파 우웅 소음 원인파악 방법

교류를 직류로 전환

제너레이터 뒤쪽에 알터네이터 콘트롤 장치가 있다. 그리고 보통 3개의 연결 선이 있다. 하나가 B+ 라는 알터네이터 플러스 단자이고, 에어콘 콤프레서로 연견되어 있다. 그리고 마지막이 알터네이터 콘넥터이다.

고주파소음 원인은 정류기

알테네이터에는 Rectifier라는 모듈이 있다. 여기에 보통 6개의 다이오드라는 반도체가 사용된다. 이 다이오드가 고장시 고주파 소음이 발생한다. 3상교류이고 1상당 2개 다이오드가 사용된다. 쉽게 교류를 직류로 바꾸어주는 역할을 한다.

고주파 소음 원파악하기

따라서 알터 콘트롤 코넥터를 빼면 발전기 고주파소음이 없어진다. 즉 코넥터를 빼고 장착하고를 하면, 알터가 고장인지 쉽게 파악이가능하다.

Issue environments & Tags

#Cruishing, #Accelerating #Engine, #Electrical, #Maintenance, #Diagnosis

Tutorial

Battery voltage before starting Battery voltage after starting Alternator voltage testing in idle state Alternator over charging voltage testing at 2500RPM
