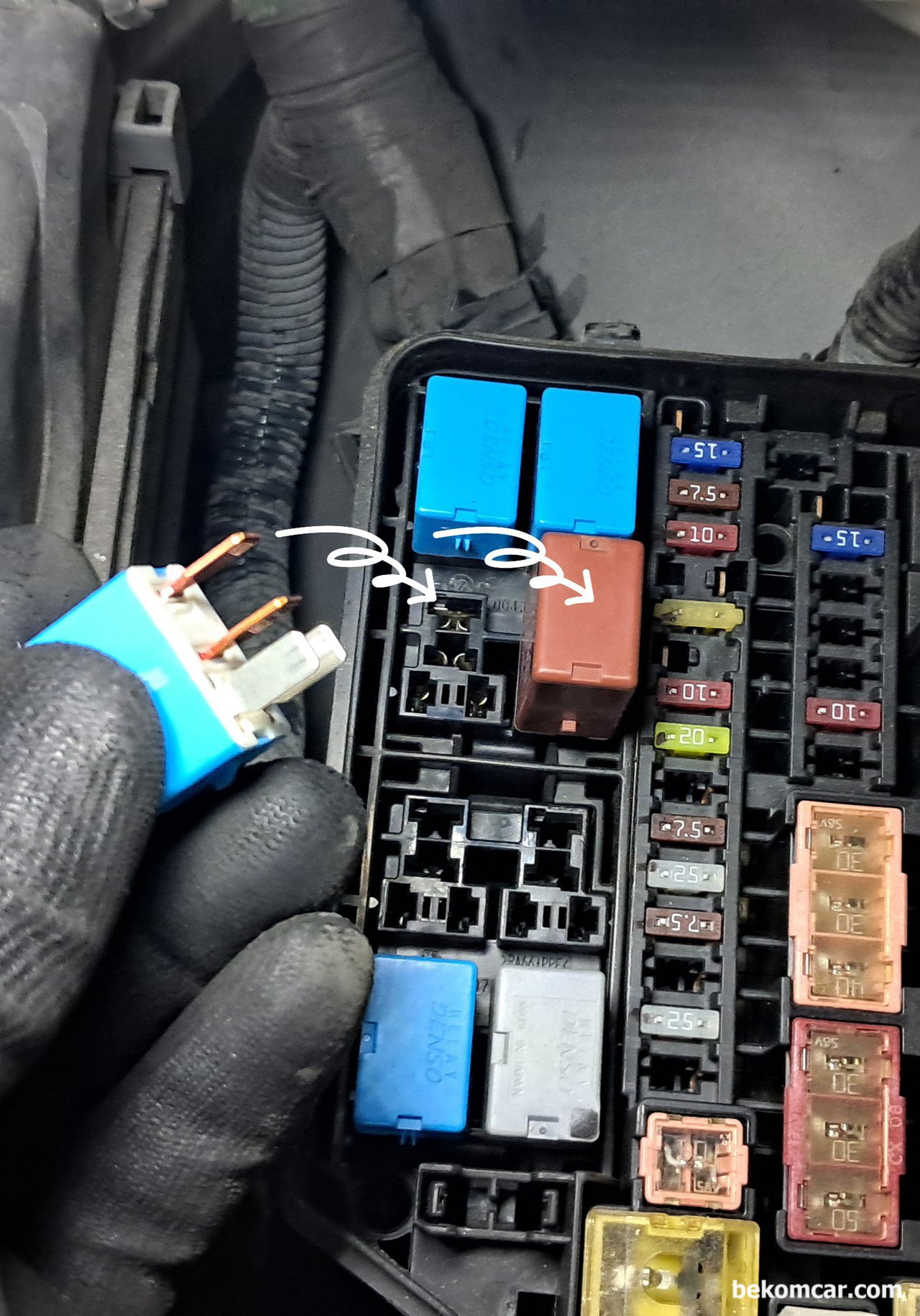

토요타 렉서스 2GR-FE 연료펌프 릴레이 위치이다. C/OPEN 릴레이(손에 들고 있는 파란색) 4핀 과 연료펌프 5핀 릴레이 (갈색)로 구성되어 있다. 공연비 희박이나 농후 그리고 출력이상 그리고 연료펌프 고장여부 진단시 꼭 참고해야 오진을 줄일수 있다. 휴즈박스는 2012 토요타 시에나 차량이다.

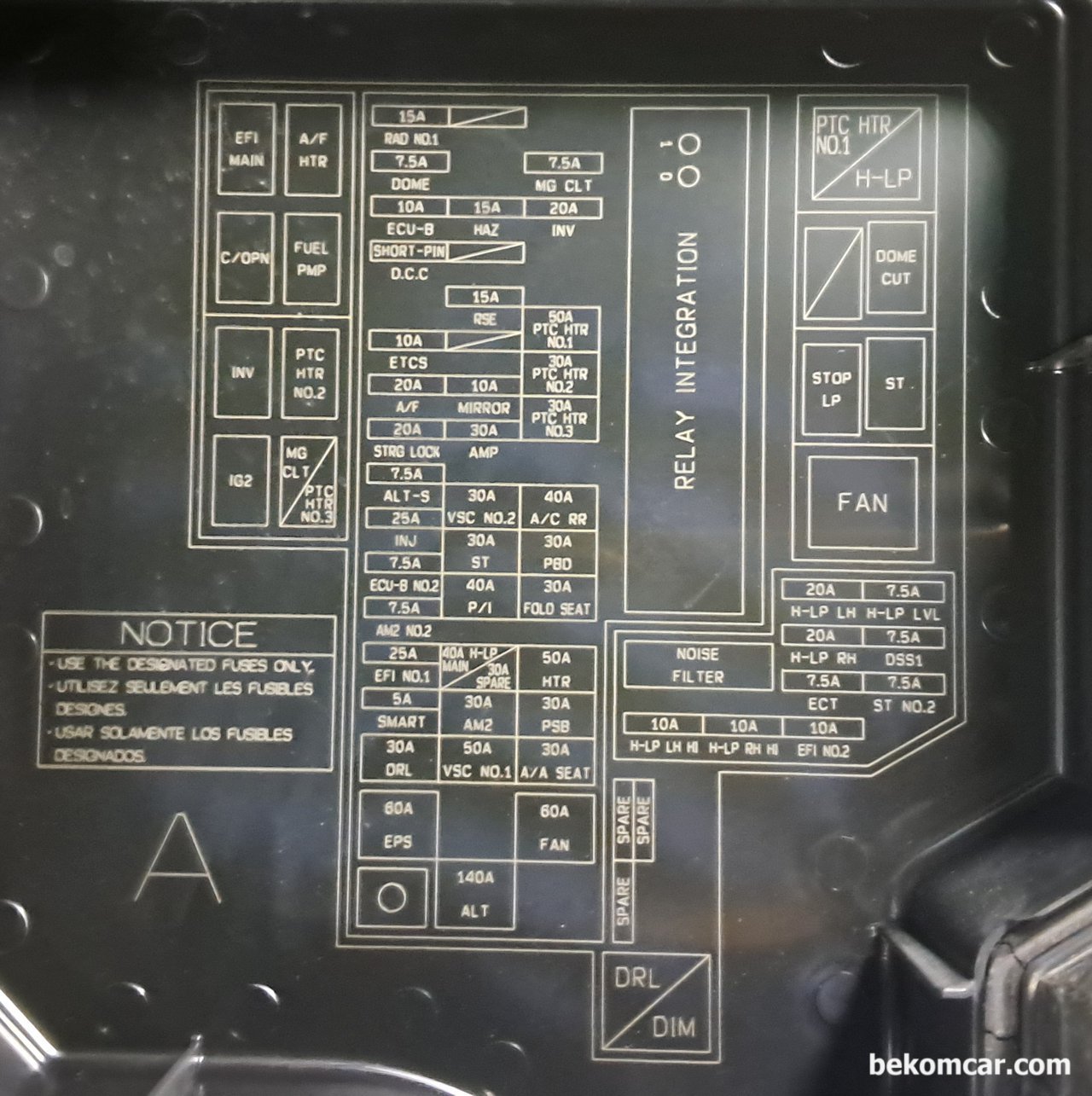

토요타 렉서스 2GR-FE 연료펌프 릴레이 위치. C/OPEN 이 4 핀 릴레이 고 브라운색이 5핀 릴레이 다. 갈색 5핀 릴레이(FUEL PUMP)는 C/OPEN 4핀 릴레이가 통전되기 전까지는 저항을 거치지 않게 연결되어 있는 구조 이다. 휴즈박스 커버에 휴즈 릴레이 마킹이 잘 되어 있다.

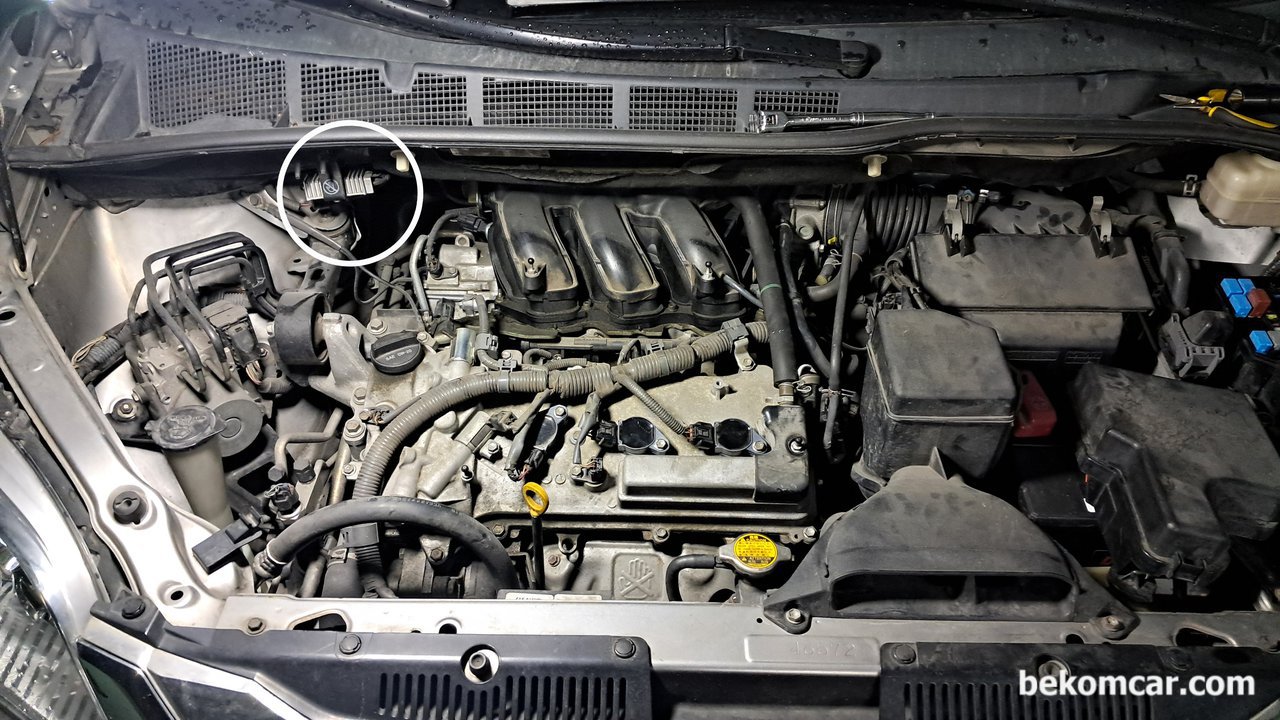

토요타 렉서스 2GR-FE 연료펌프 릴레이 저항모듈 위치다. 2010년 쯤의 토요타 렉서스 차량의 경우 캠리, 아발론 등 차종에 따라서 이 저항모듈이 운전석쪽 카울쪽에 있는경우도 있다. PWM 제어처럼 연료펌프 작동 Duty값을 제어하는데 사용한다. 2012 토요타 시에나 차량이다.

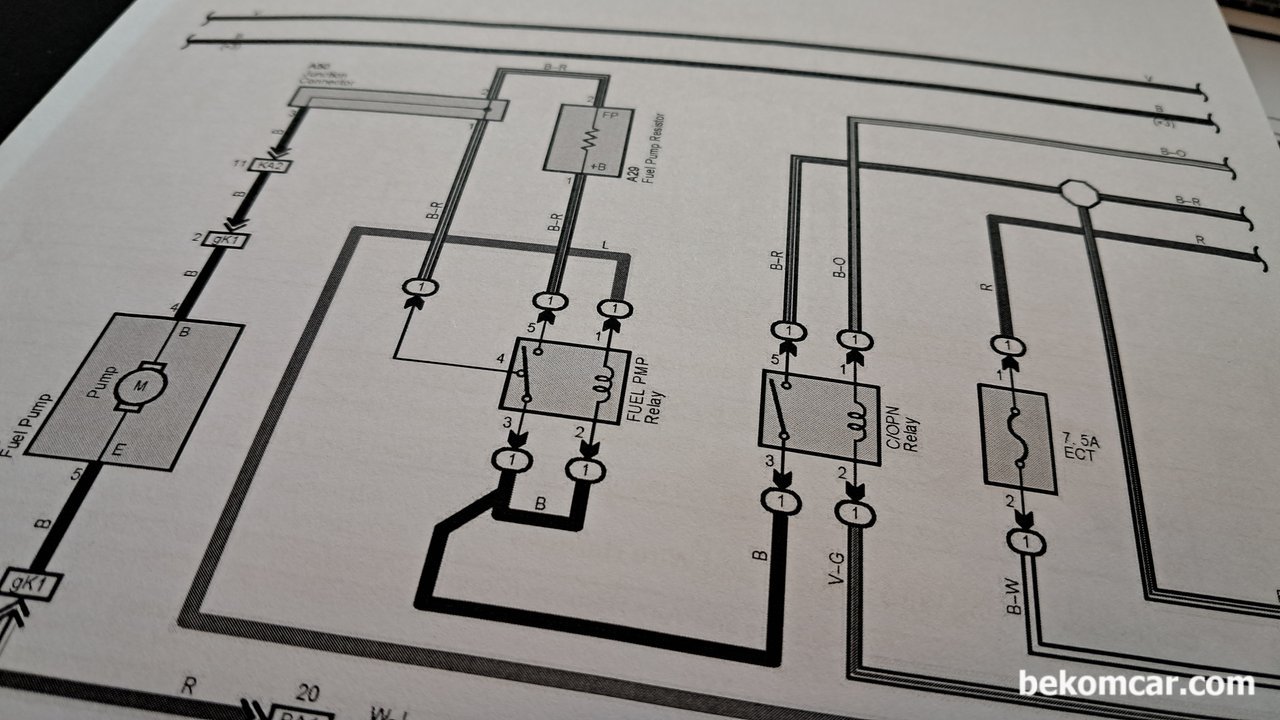

토요타 렉서스 2GR-FE 연료펌프 릴레이 위치. C/OPEN 이 4 핀 릴레이 고 브라운색이 5핀 릴레이 다. 갈색 5핀 릴레이는 저항을 거치지 않게 연결되어 있는 구조 이다. 그러다 Circuit Open (C/OPEN) 4핀 릴레이가 작동하면 저항을 거치게 되어있다. PWM 제어처럼 연료펌프 작동 Duty값을 제어하는데 사용한다. 연료펌프 고장여부, 공연비 희박, 농후 등 진단시 꼭 참고한다. 2012 토요타 시에나 차량이다. Drawing : Toyota Motors
