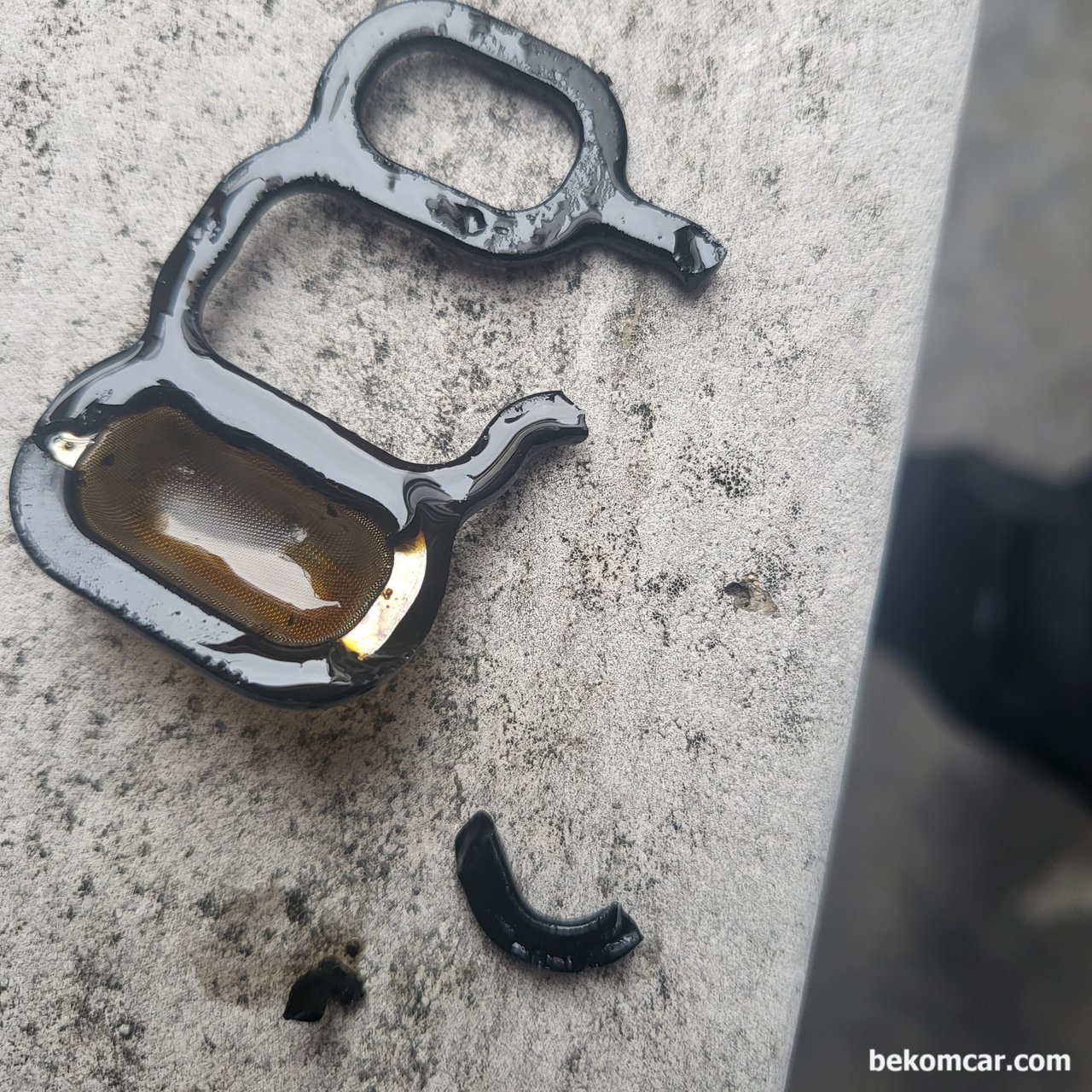

혼다 CR-V 2세대 VTEC 스풀벨브 오래된 가스켓 상태. 경화되어 뚝 부러지고 있다. 스풀벨브 가스켓은 주요 누유 원인중 하나이다.

혼다 CR-V 2세대 VTEC 스풀벨브 오래된 가스켓 상태로 부스러진 부분이다. 모든 가스켓류는 시간이 지나면 경화되어 부러지고 가스켓 역할을 하지 못하게 되어 있다. 가스켓 교환을 해야한다.

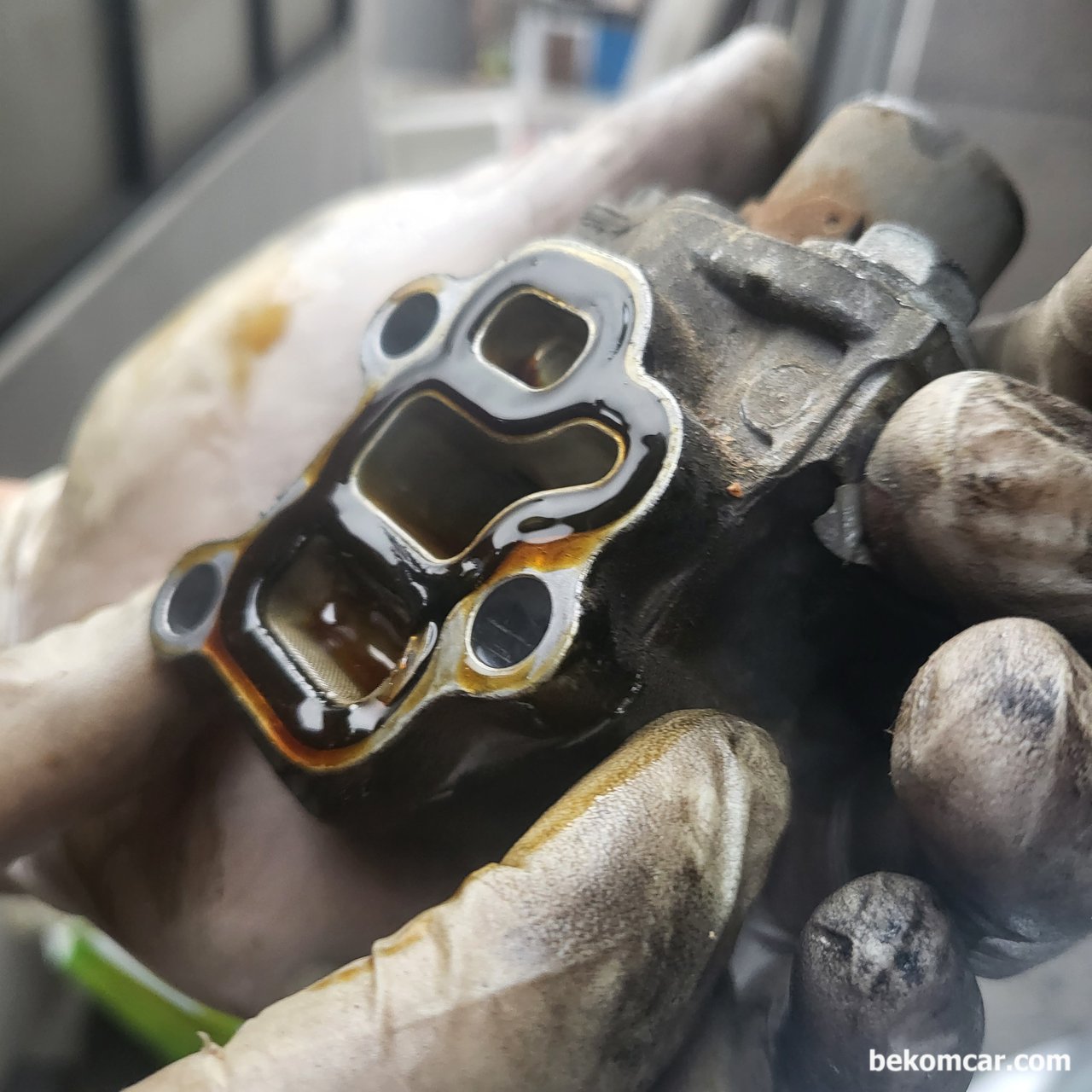

혼다 CR-V 2세대 VTEC 스풀벨브 가스켓의 또 다른 방향의 사진이다. 쉽게 부러지는 상태로 경화되어 있다.

혼다 CR-V 2세대 VTEC 스풀벨브 가스켓의 필터부분은 오일 관리를 잘 해서인지 매우 깨끗하고 상태가 좋다. 아주 미세한 필터를 엔진오일이 통과하는것이다.

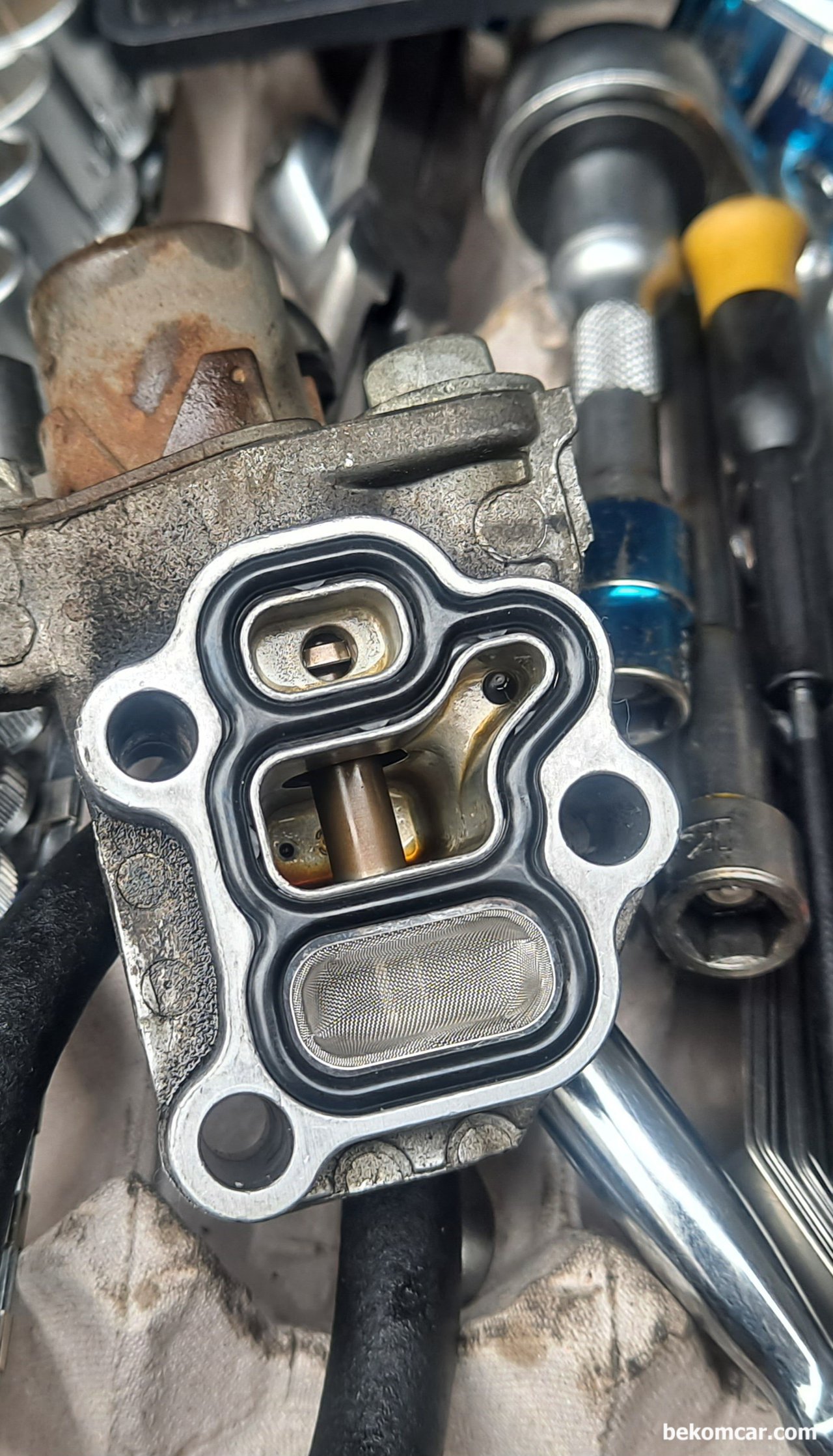

혼다 CR-V 2세대 VTEC 스풀벨브 가스켓 교환을 위하여 새로운 가스켓을 스풀벨브에 장착하고 다시 조립한다. 볼트 3개는 12Nm로 조인다. 방열판은 10Nm정도이면 된다.

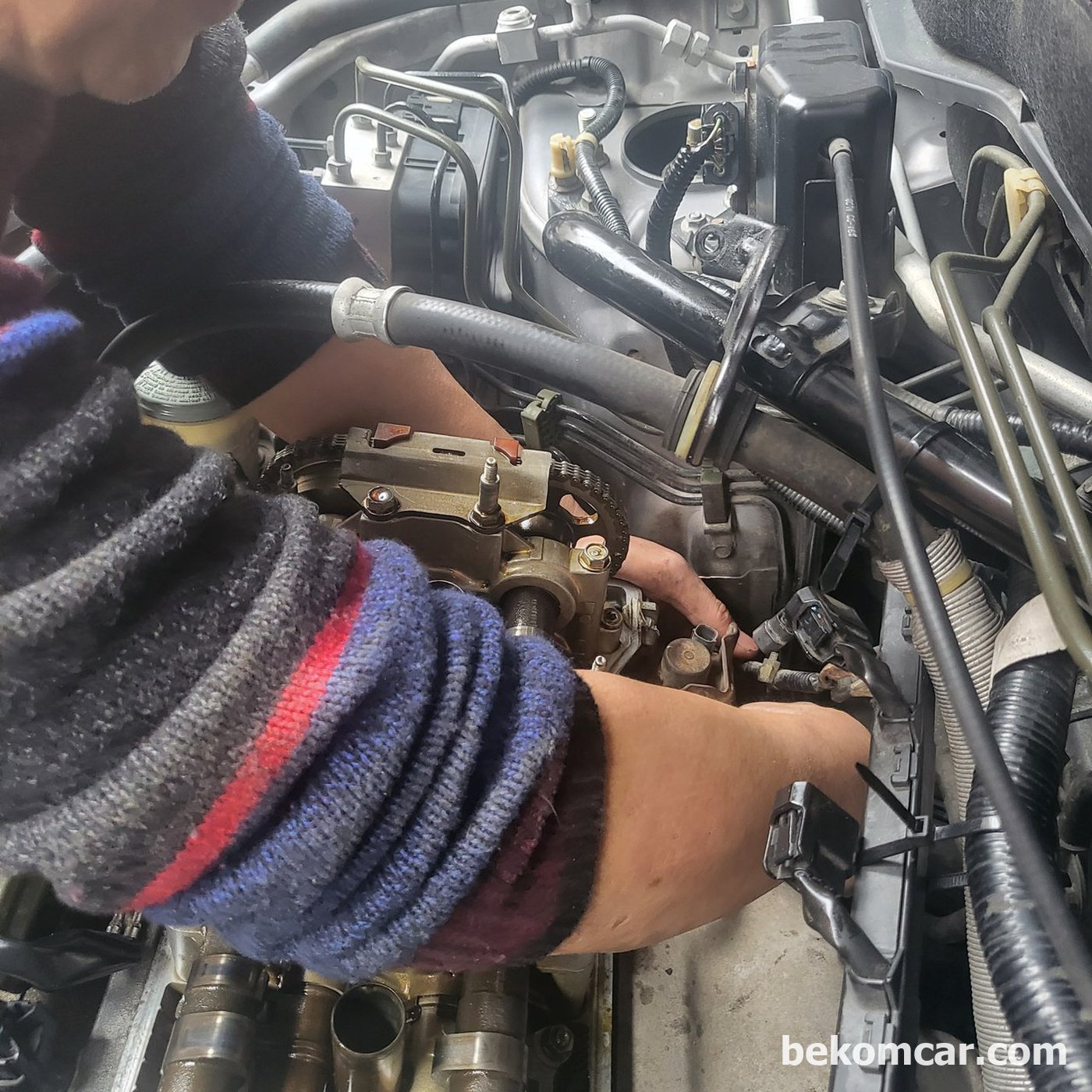

VTEC 스풀벨브 장착하는데 위치가 너무아래이기에 감각만으로 볼트를 조이는 과정이다.
