토요타 시에나 2012 3.5 AMD. 2012. 248,000km 공연비 희박 (뱅크1 P0171 & 뱅크2 P0174)& 퍼지밸브 고장코드 (P0441 P0455) 진단 정비 사례이다.

토요타 시에나 2012 3.5 AMD. 2012. 248,000km 공연비 희박 (뱅크1 P0171 & 뱅크2 P0174)& 퍼지밸브 고장코드 (P0441 P0455) 진단과정이다. 먼저 고장코드를 확인한다. 공연비 희박 P0171 P0174 및 P0441 P0455 고장코드가 확인된다.

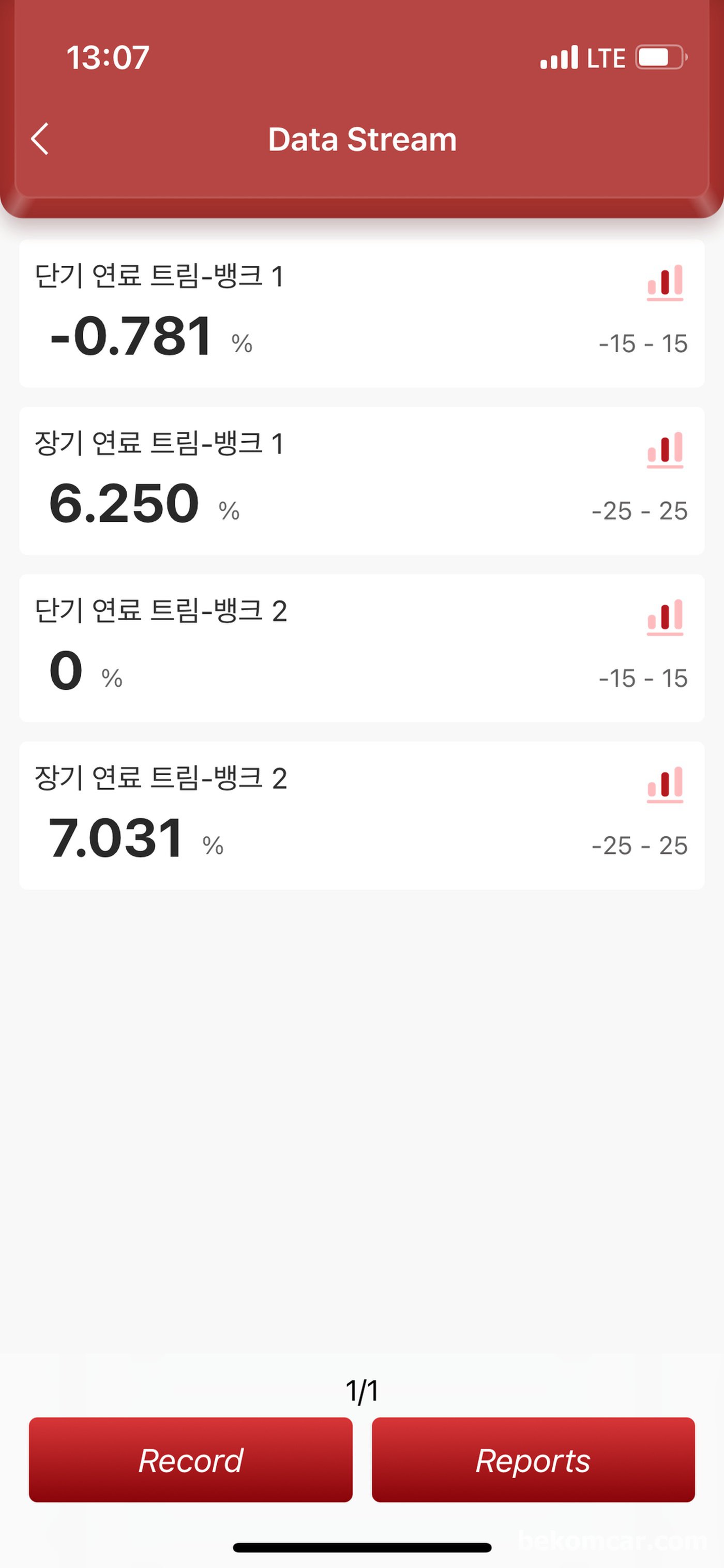

토요타 시에나 2012 3.5 AMD. 2012. 248,000km 공연비 희박 (뱅크1 P0171 & 뱅크2 P0174)& 퍼지밸브 고장코드 (P0441 P0455) 진단과정이다. 뱅크1 과 뱅크2 토털 연료보정값을 측정해보니 뱅크1 과 뱅크2 둘 다 약 40%정도이다. 상당히 높은 측정값이다. 이대로 오래가면 큰 정비비 들어간다.

특수기능 및 강제구동 과 시뮬레이션을 통하여 실제 전장적인 측면에서 Purge 시스템등 작동여부를 확인한다. 토요타 렉세스는 Purge VSV라고 한다. 일반적으로 PCSV라고 하는 퍼지컨트롤솔레노이드밸브 이다. 이것이 열린상태/ 닫힘상태 고착이 되는경우에는 공연비 희박 혹 농후의 원인이 될 수 있다. 일단 이상이 있는것으로 진단된다. 시뮬레이션 과정중에 차량이 시동꺼질듯 하다 다시 살아난다. 베콤카 진단챠량은 토요타 시에나 이다.

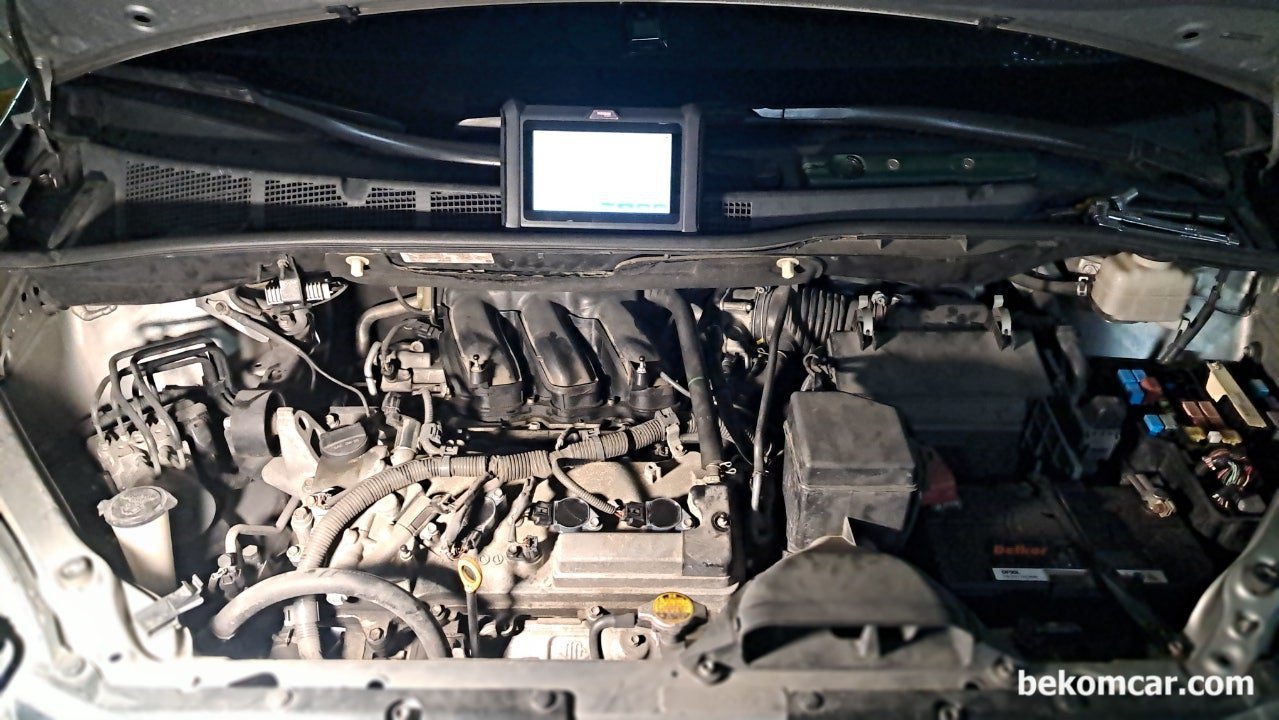

다음에는 실제로 엔진룸에서 실시간 시뮬레이션을 한다. 사실상 고장코드 원인을 검증하는 단계이다. 진단에 있어서 검증은 필수과정이다. Purge VSV 열림 고착으로 잠점결론 내린상태이다. 진단기에 단기연료보정값 (뱅크1 & 뱅크2) 그리고 장기연료보정값 (뱅크1 & 뱅크2)를 실시간으로 보면서 퍼지밸브 호스를 강제로 빼거나 누르면서(공기 못 통하게. 혹 확 통하게) 연료보정값 변화를 측정한다. 즉시 반응을 보인이다. -15%등 측정되고 장기연료보정값을 상쇄하기 시작한다. 사실상 검증이 끝난단계이다. 이제 PCSV 밸브 (Purge VSV)를 교환하면 된다.

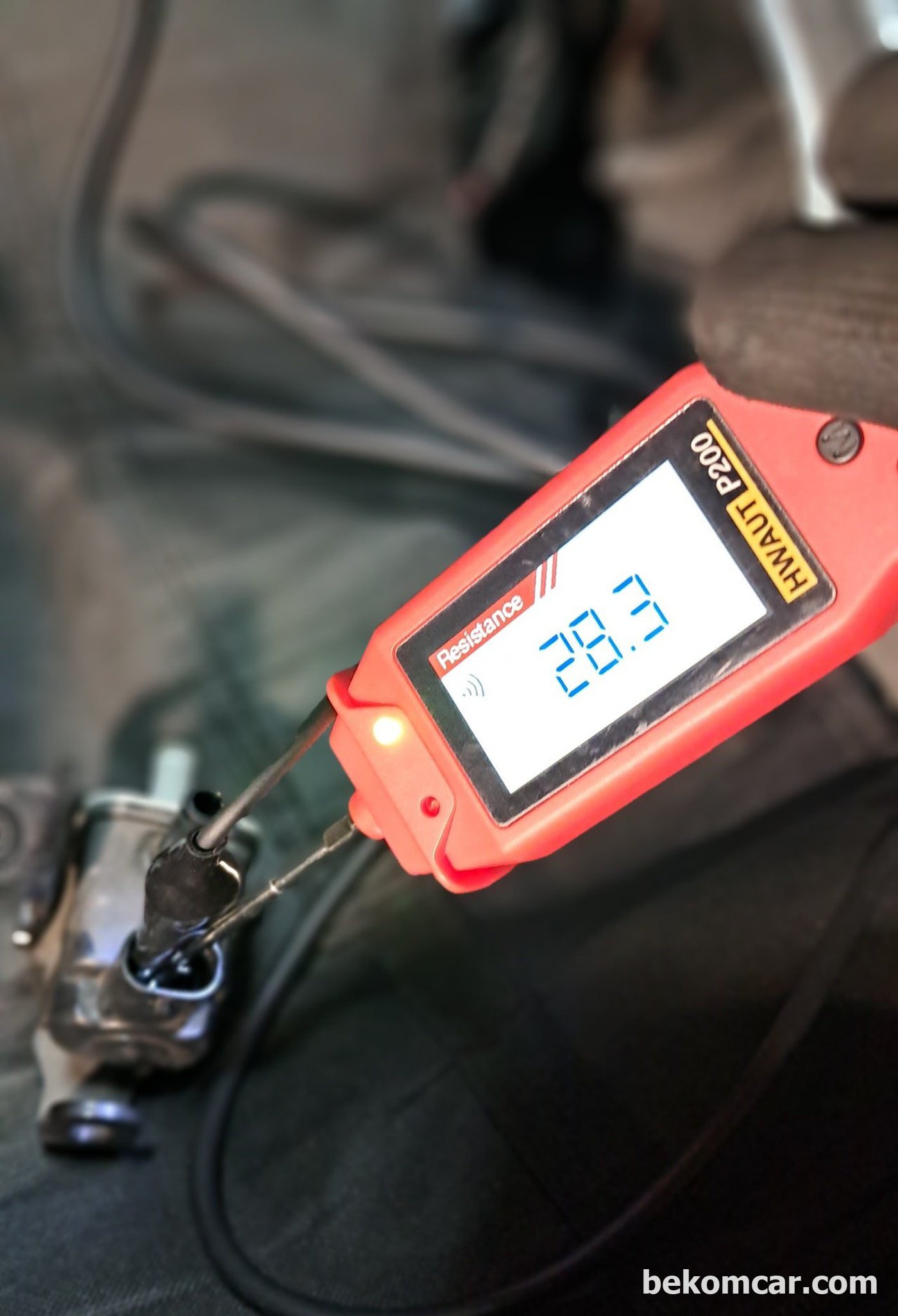

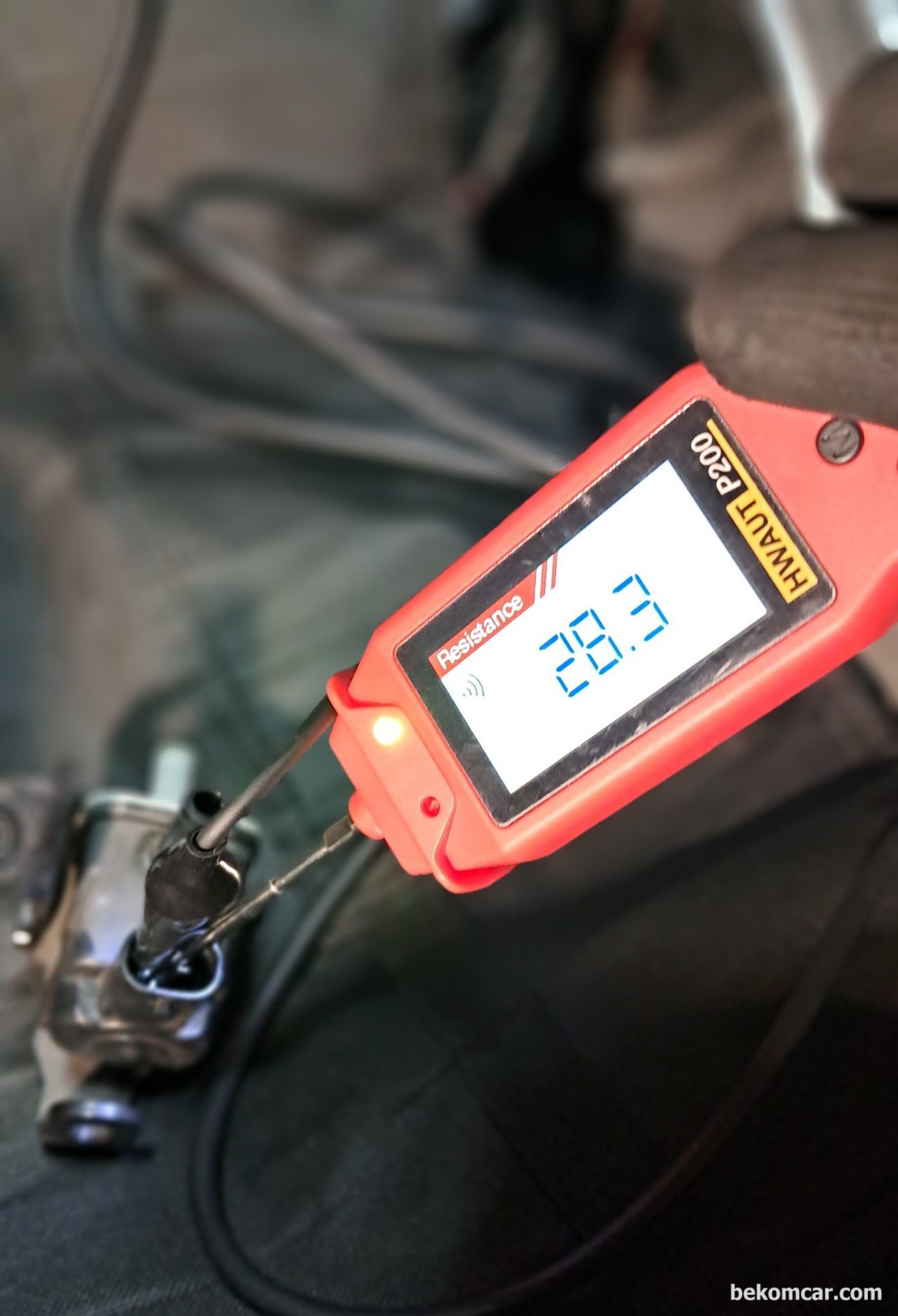

토요타 시에나 2012 3.5 AMD. 2012. 248,000km 공연비 희박 & 퍼지밸브 고장코드 진단정비 과정이다. 퍼지밸브 (PCSV = Purge VSV)에 바람을 불어봐도 나오지 않고 토요타 기술문서에 의하여 저항값 측정해도 약 24~28Ω 정도로 정상이다.

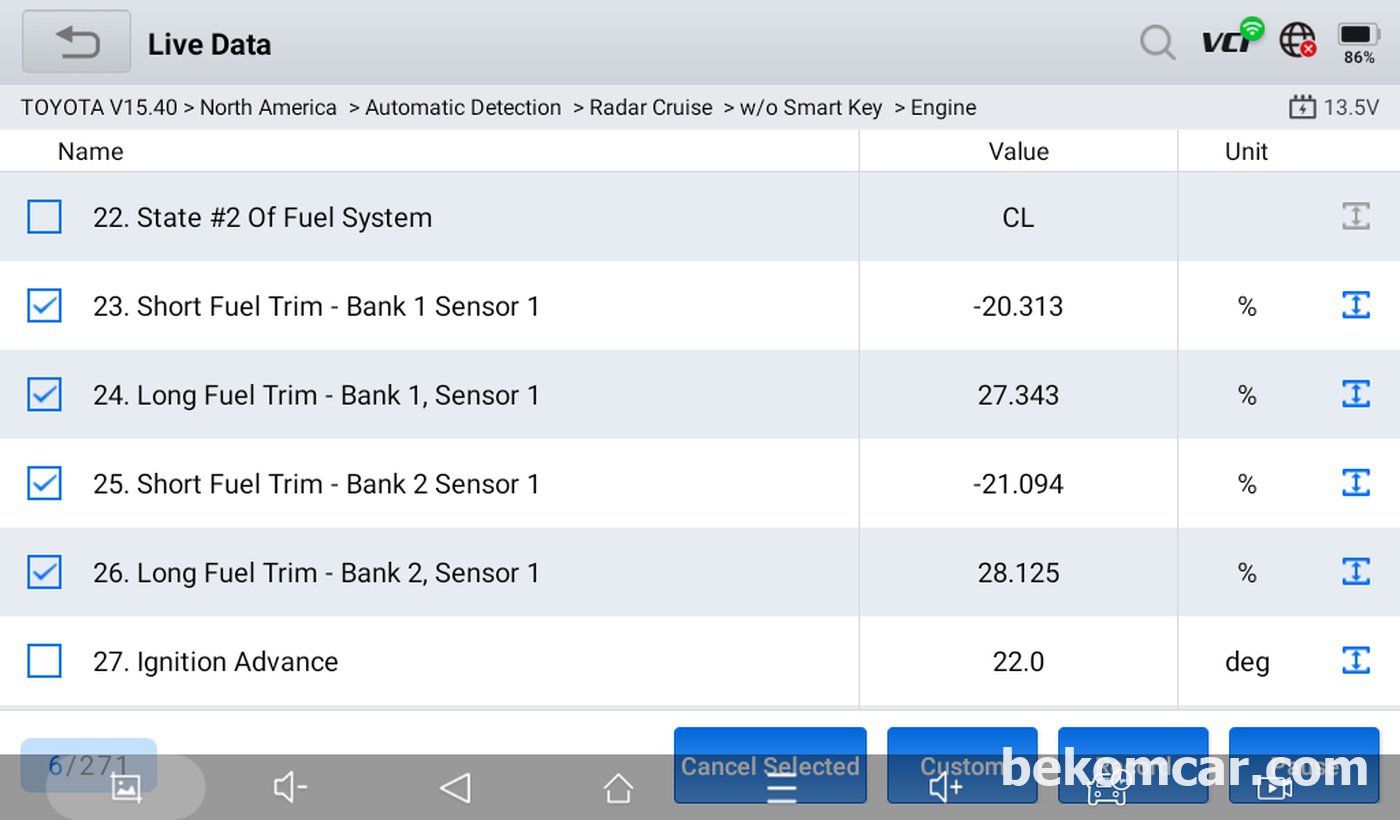

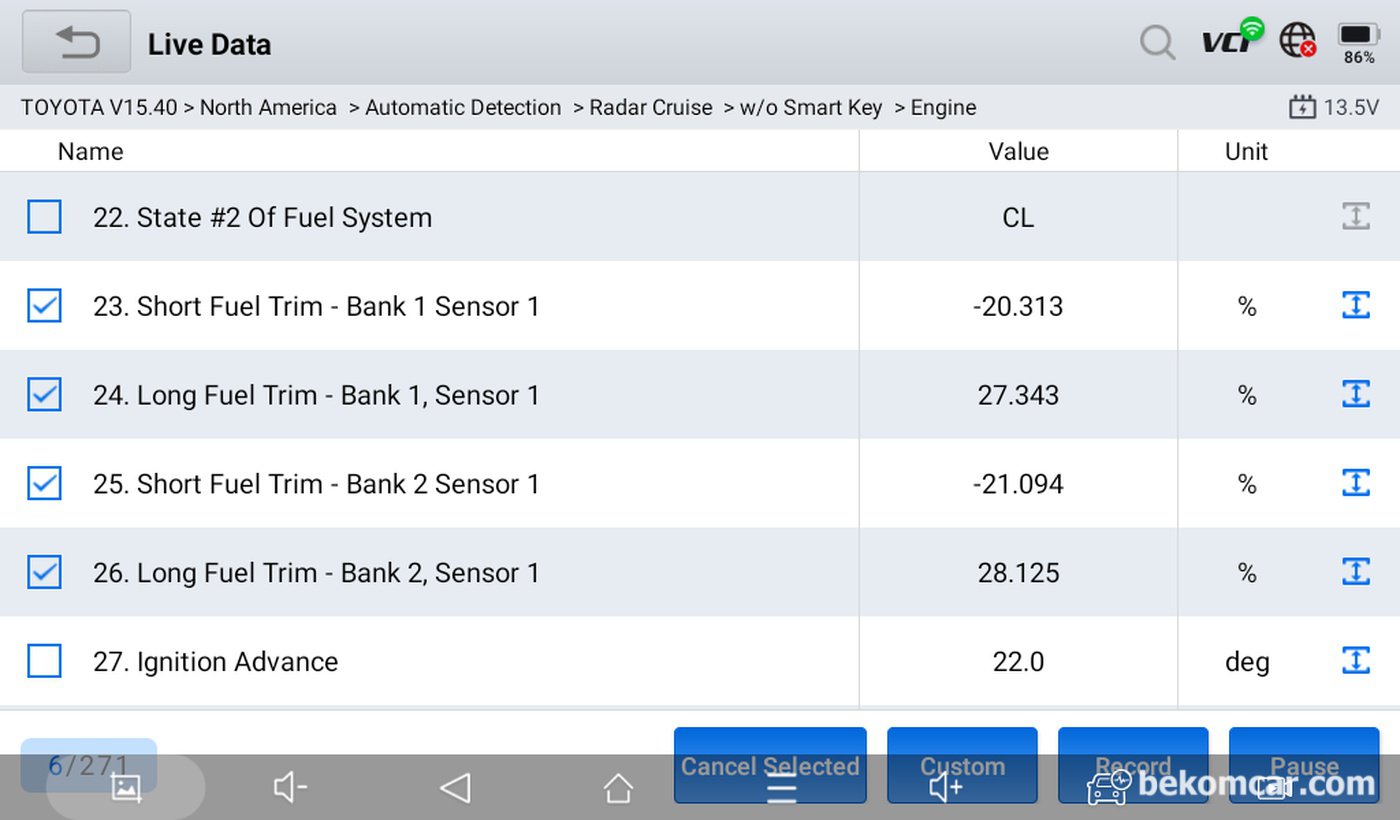

토요타 시에나 2012 3.5 AMD. 2012. 248,000km 공연비 희박 & 퍼지밸브 고장코드 진단 정비후, 뱅크1 과 뱅크2 의 단기연료보정값 (STFT)이 -20% 와 -21%로 측정된다. 그리고 장기연료보정값을 상쇄시키고 있다. P0171 P0174가 해결되는 순간이다.
