캔 통신 잋 각종 스코프파형 측정시 센서그라운드 사용
차량에는 2개의 그라운드 가 있다. 센서 그라운드 와 채시그라운드 이다. 대부분 채시그라운드 만을 사용한다. 하지만 캔 통신 진단, CKP CMP 등 측정시 그라운드를 1)채시. 엔진룸 금속 2)배터리 마이너스 3)마지막 센서그라운드 에 할수 있다. 가장 깨끗한 파형과 노이츠 최소화 전기신호는 가능한 센서 그라운드를 사용한다.

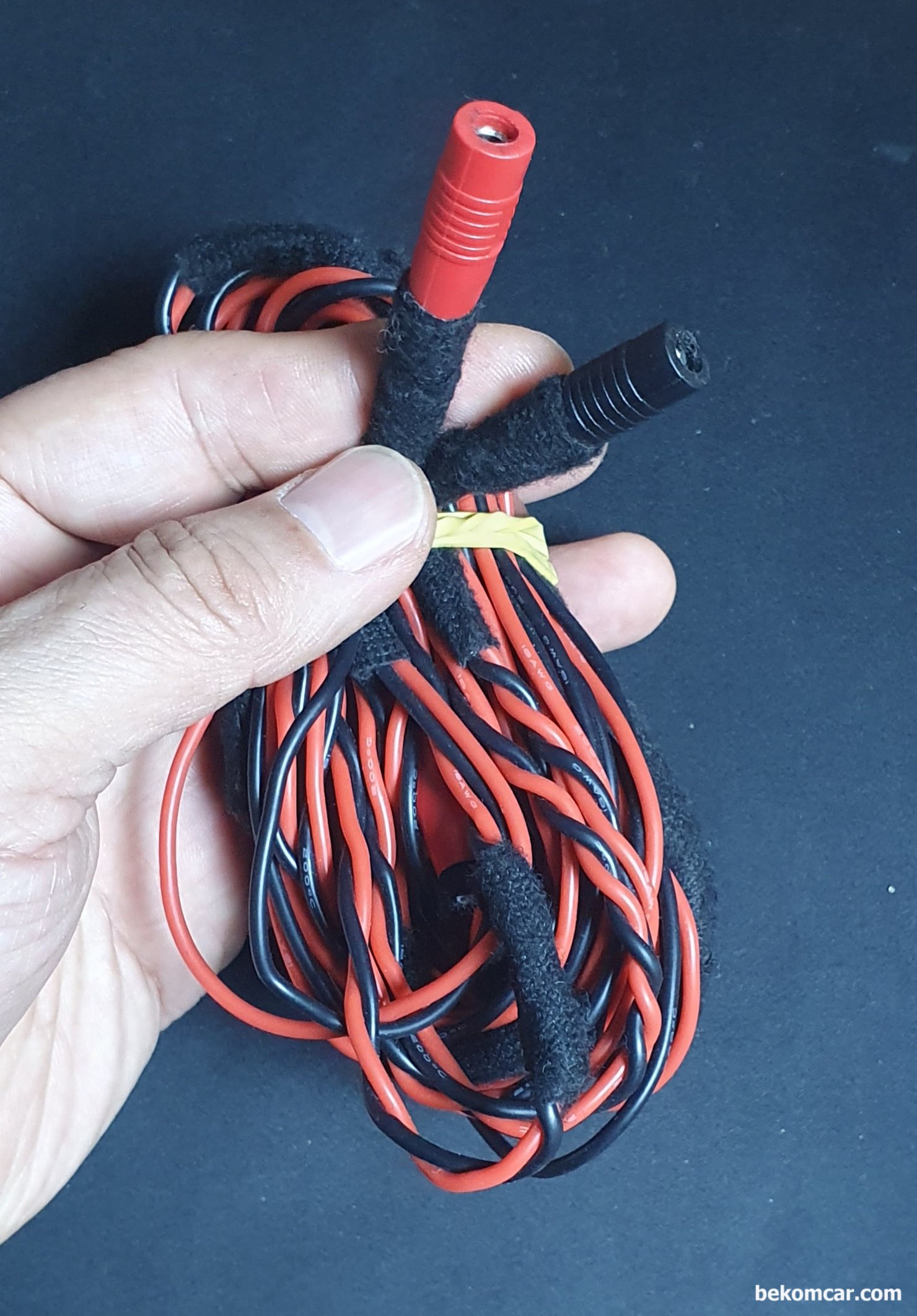

캔 통신 잋 각종 스코프파형 측정시 센서그라운드 사용시 센서그라운드에 연결하여 사용할 수 있는 18AWG 실리콘 와이어 이다. 세심한 데이터 측정시 최소한 배터리 에 접지한다.

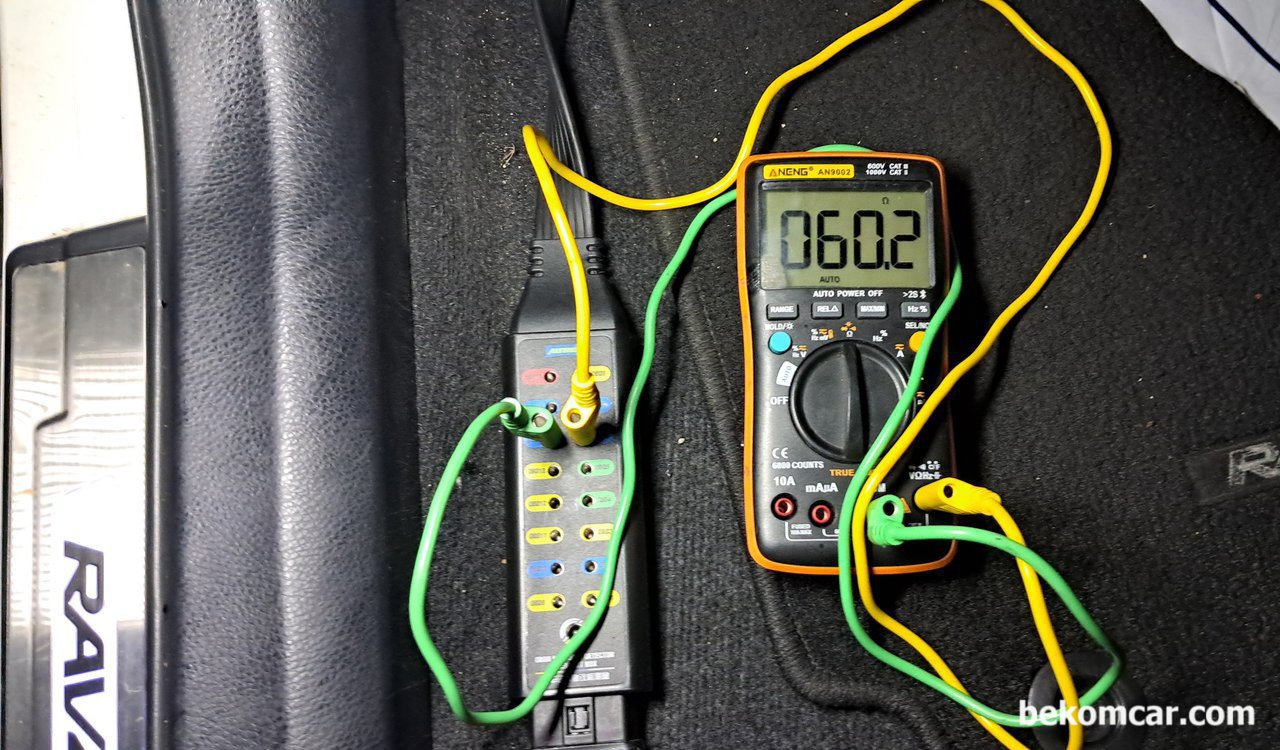

OBD2 (DLC) 에 연결하여 사용하는 BOB 이다. #5번 터미널이 센서그라운드 이다. 자료사진은 #6번 과 #14번 캔통신 종단저항을 측정하는 과정이다.
