지엠대우 알페온 GMLAN 캔 통신 파형측정 기록이다. 캔 통신 파형이 정상처럼 보이지만 사실상 아주 드물게 비 정상 파형이 측정되고 디코딩 해 보면 멀정해 보이는것도 에러가 있는 것으로 확인된다.

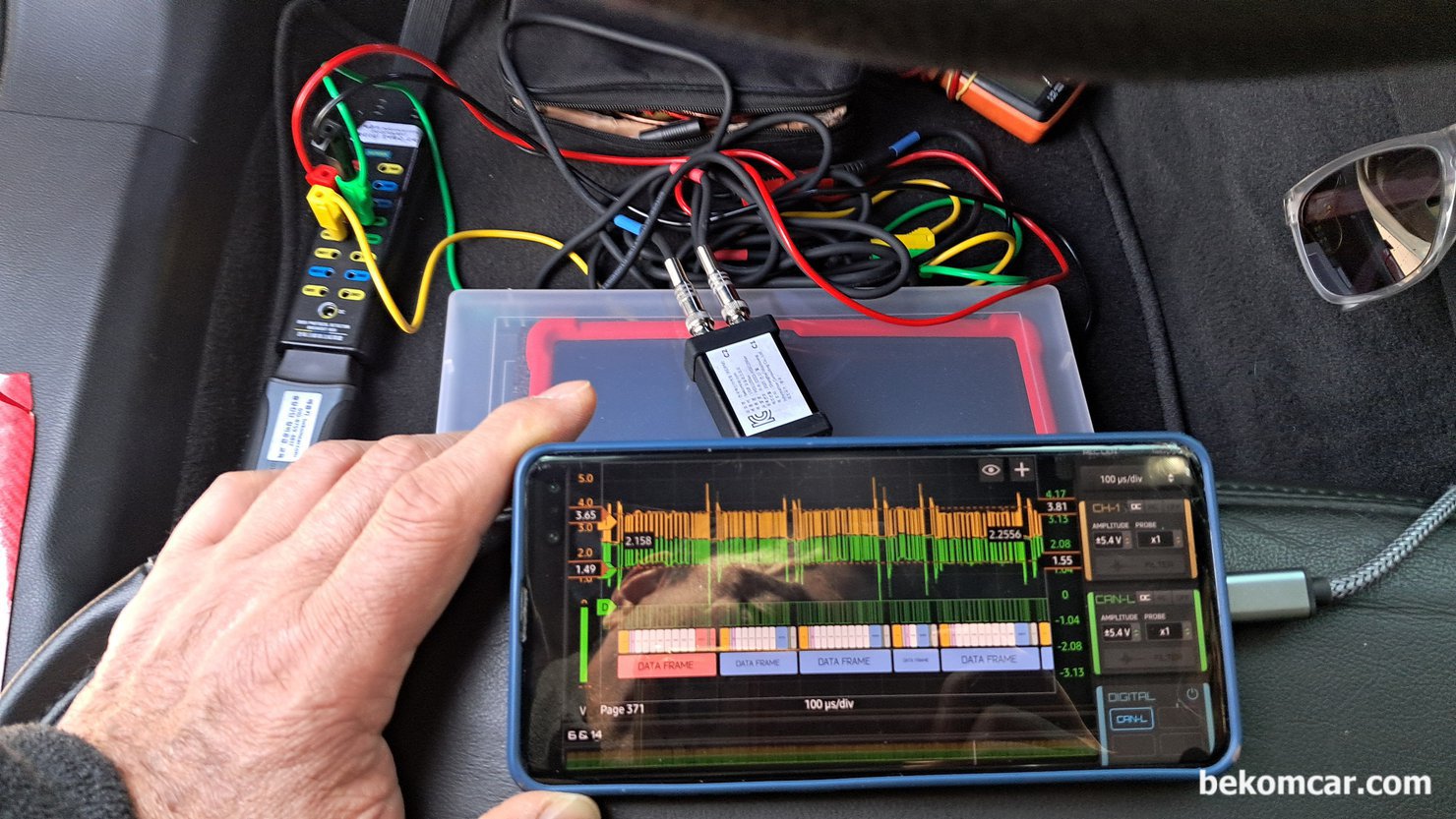

사용된 장비는 MartinLoren.com 의 HS512Max 자동차전용 2채널 오실로스코프 이다. BNC 케이블은 ROTKEE의 TL-MLP를 사용했다. HS512Max 프로그램은 태블릿과 휴대폰 (안드로이드)에 설치하여 사용한다.

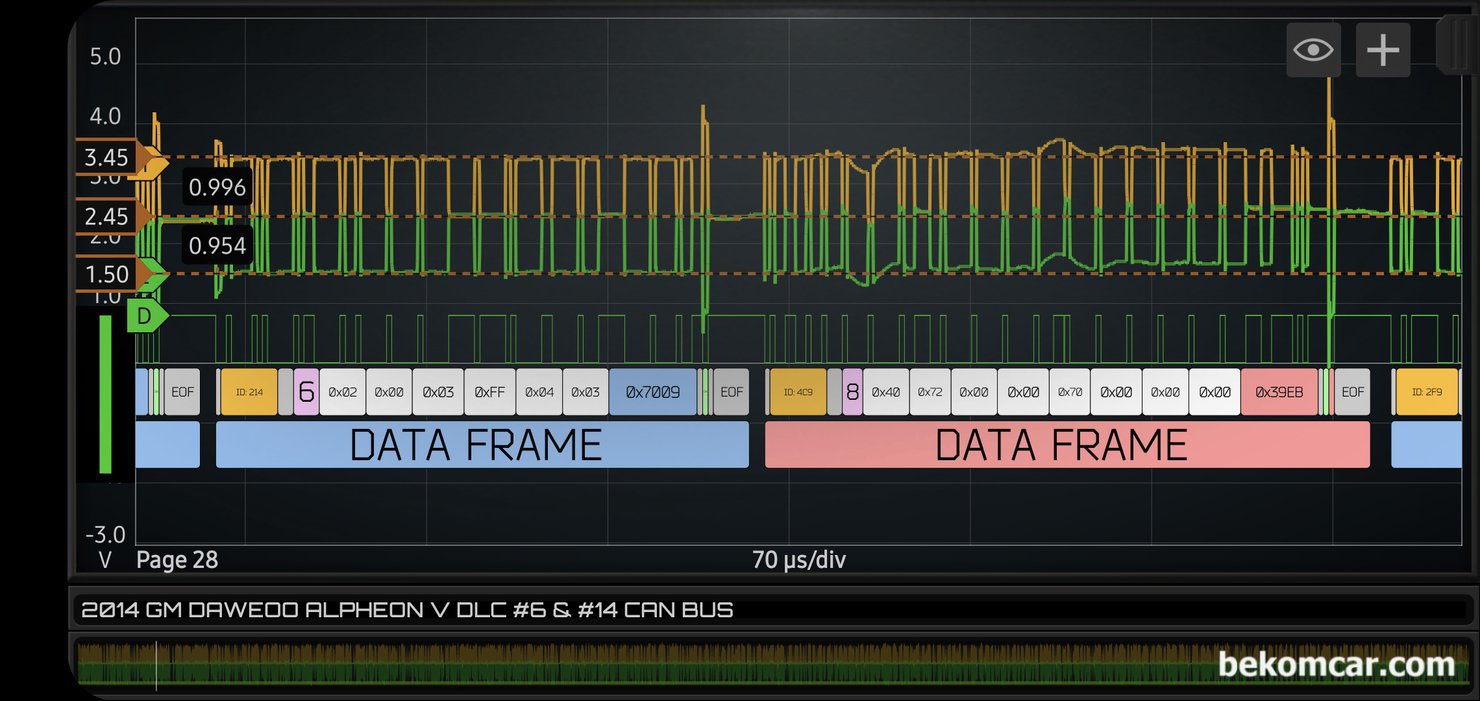

정상처럼 보이는 파형도 실제로는 에러가 있는 경우가 있다. 이 캔 통신 High & Low 는 정상 같지만 사실은 에러가 있는 모듈의 데이터 패킷이다. 파형만으로 해갈릴때는 디코딩을 해 보는것도 좋다.

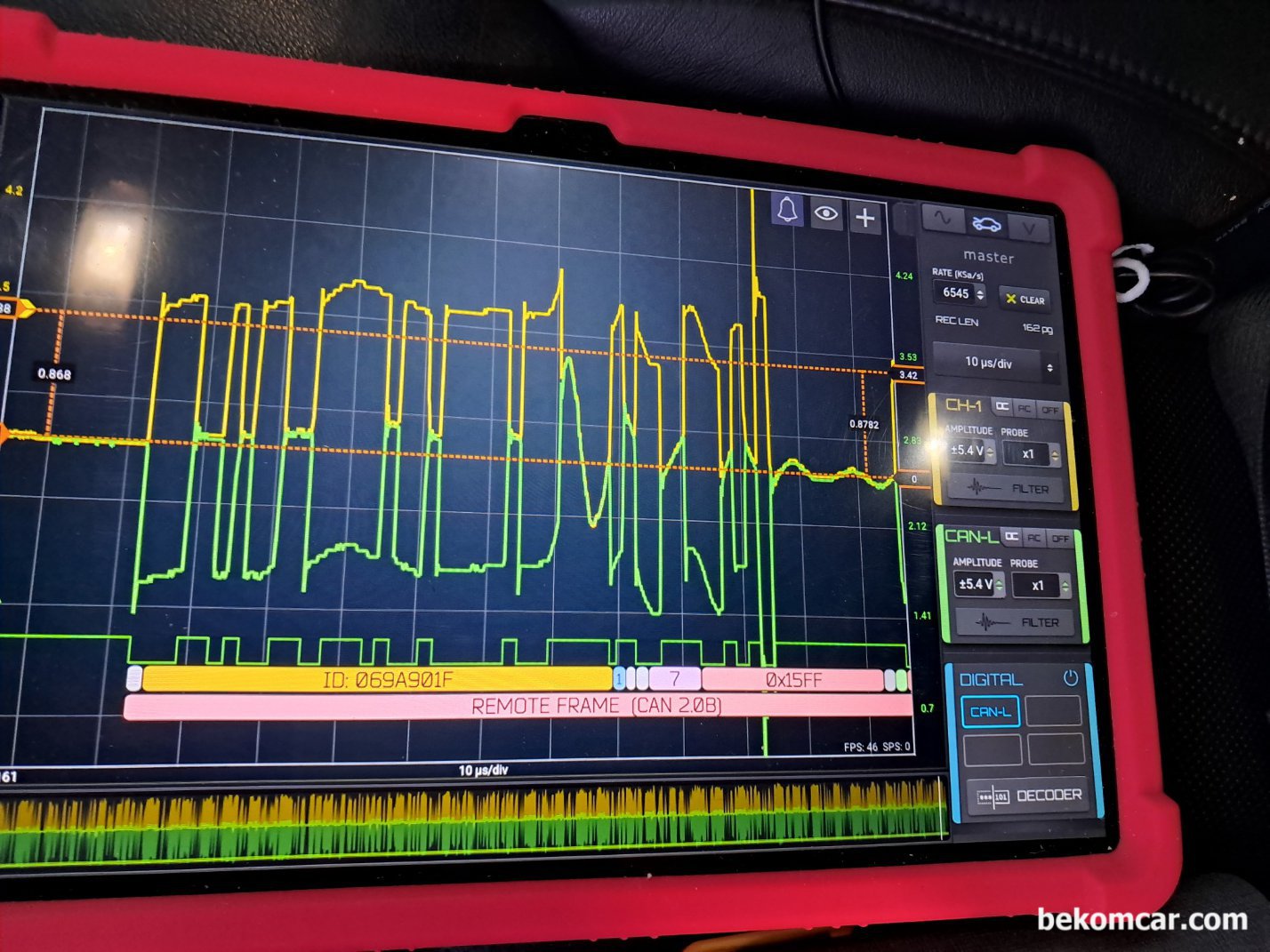

전체 캔 통신 파형을 타임라인에 맞추어 보면 순간 캔통신 파형 왜곡이 발견된다. GMLAN 데이터통신 진단 차량은 지엠대우 알페온 차량이다.

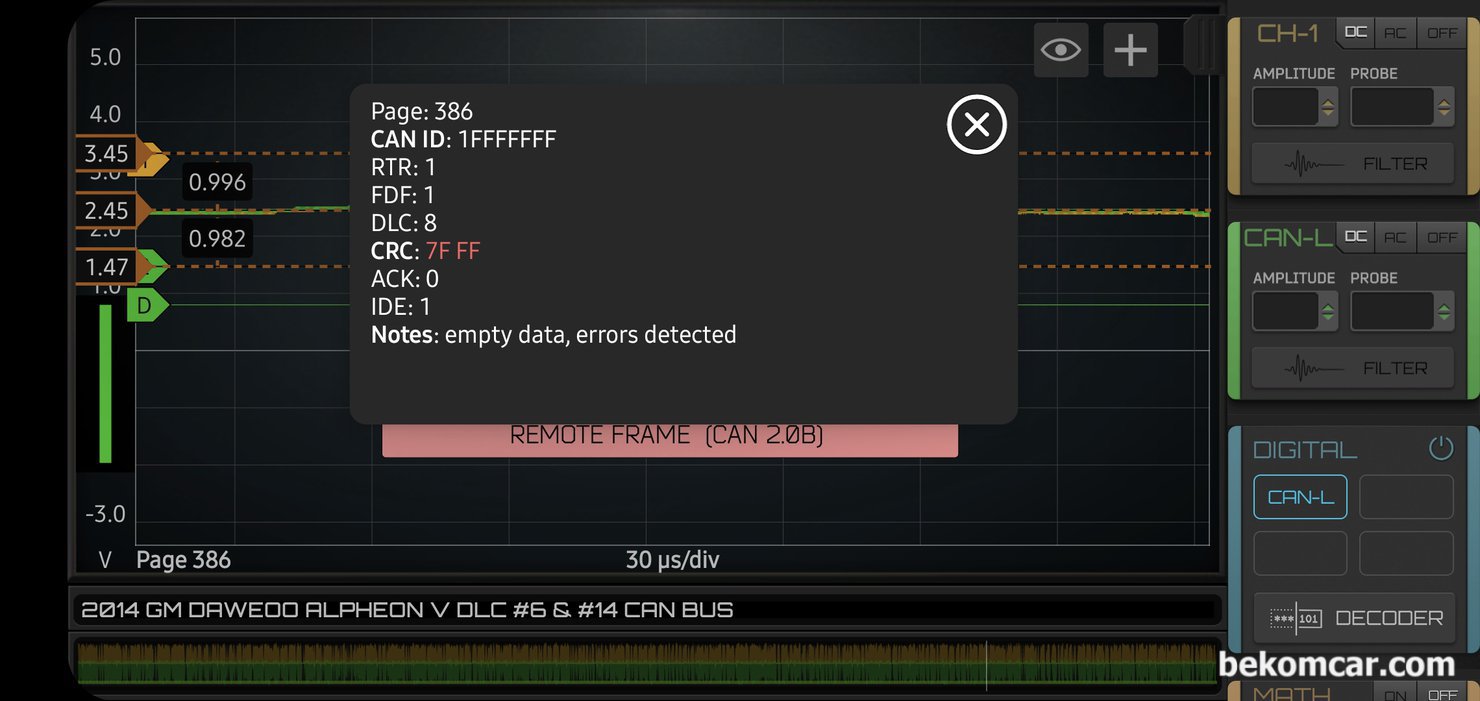

에러가 있는경우 클릭하면 에러 상황정보가 나타난다. 정비사 입장에서는 빨리 양 불 판단이 더 중요하다. 하지만 궁금할때 볼 수 있는 에러 메시지 내용이다. GMLAN 데이터통신 진단 차량은 지엠대우 알페온 차량이다.

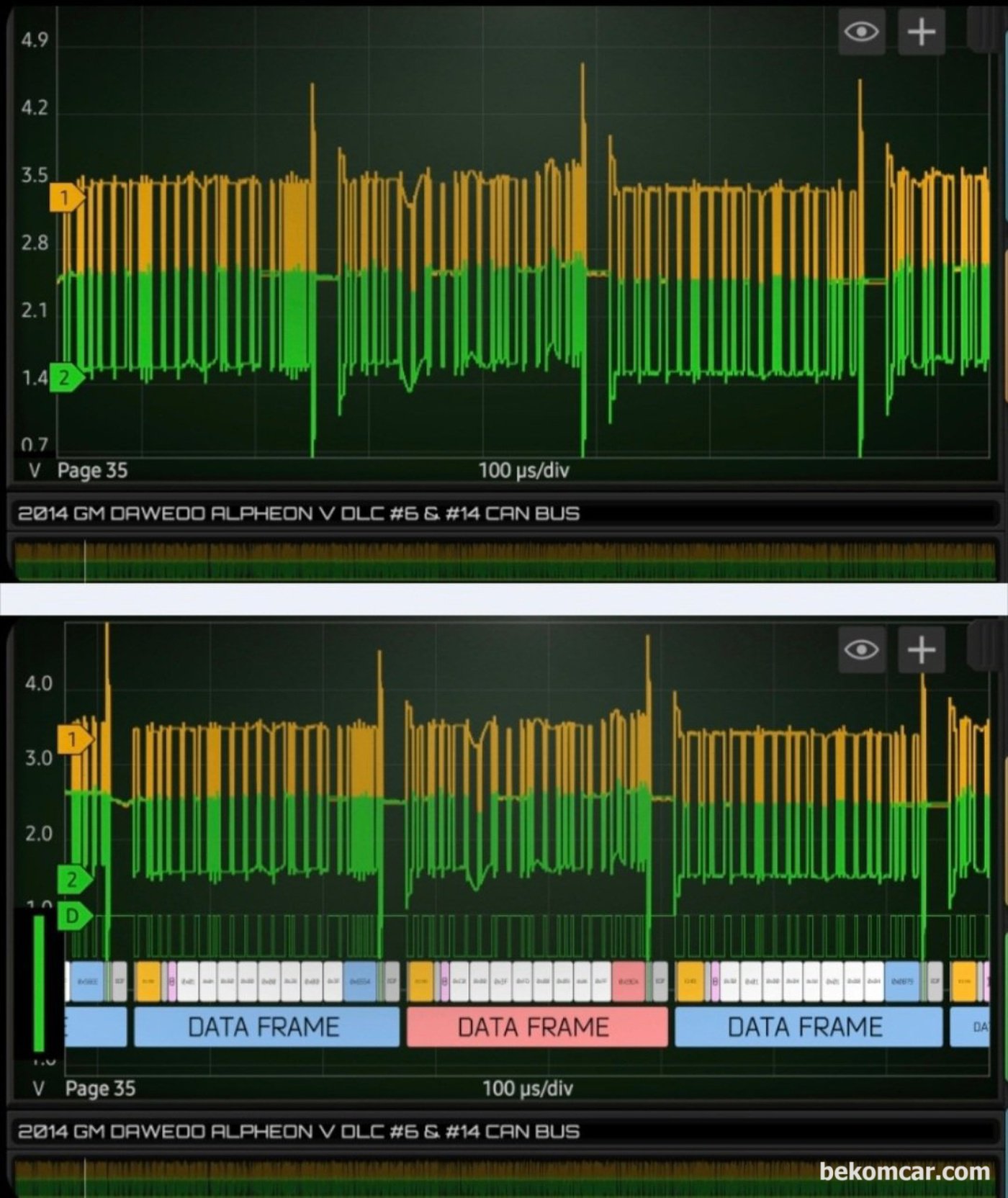

GMLAN 데이터통신 진단 차량은 지엠대우 알페온 차량이다. 캔 통신파형을 그냥 파형만 스치면서 보는것이랑 디코딩해서 양 불 판단하는건 큰 차이가 있다.
