2014년 포드 익스플로러 3.5L 인젝터 파형분석 결과 기록이다. 인젝터 2개의 제어신호가 측정되지 않고 있다. ECM에서 #3번 그리고 #6번 인젝터 제어신호를 못 보내는것 이다.

2014년 포드 익스플로러 3.5L 인젝터 파형분석 결과 기록이다. 점화 한 주기동안의 인젝터 파형을 확인한다. #3번 & #6번 인젝터 2개의 제어신호가 측정되지 않는것이 명확히 확인된다.

2014년 포드 익스플로러 3.5L 인젝터 파형분석 결과 기록이다. 인젝터 파형을 확대하여 좀 더 자세히 살펴본다. 인젝터 2개의 제어신호가 측정되지 않는것이 명확히 확인된다. ECM에서 #3번 그리고 #6번 인젝터 제어신호를 못 보내는것 이다. 하지만 다른 이유가 있을수도 있다.

2014년 포드 익스플로러 3.5L 인젝터 파형분석 결과 기록이다. 좀 더 확대하여 인젝터 작동시간과 점화시점 간 시차를 확인해본다. ECM은 점화코일이 고장이거나 등 실화가 심하면 인젝터를 자동으로 차단하는 기능있다.

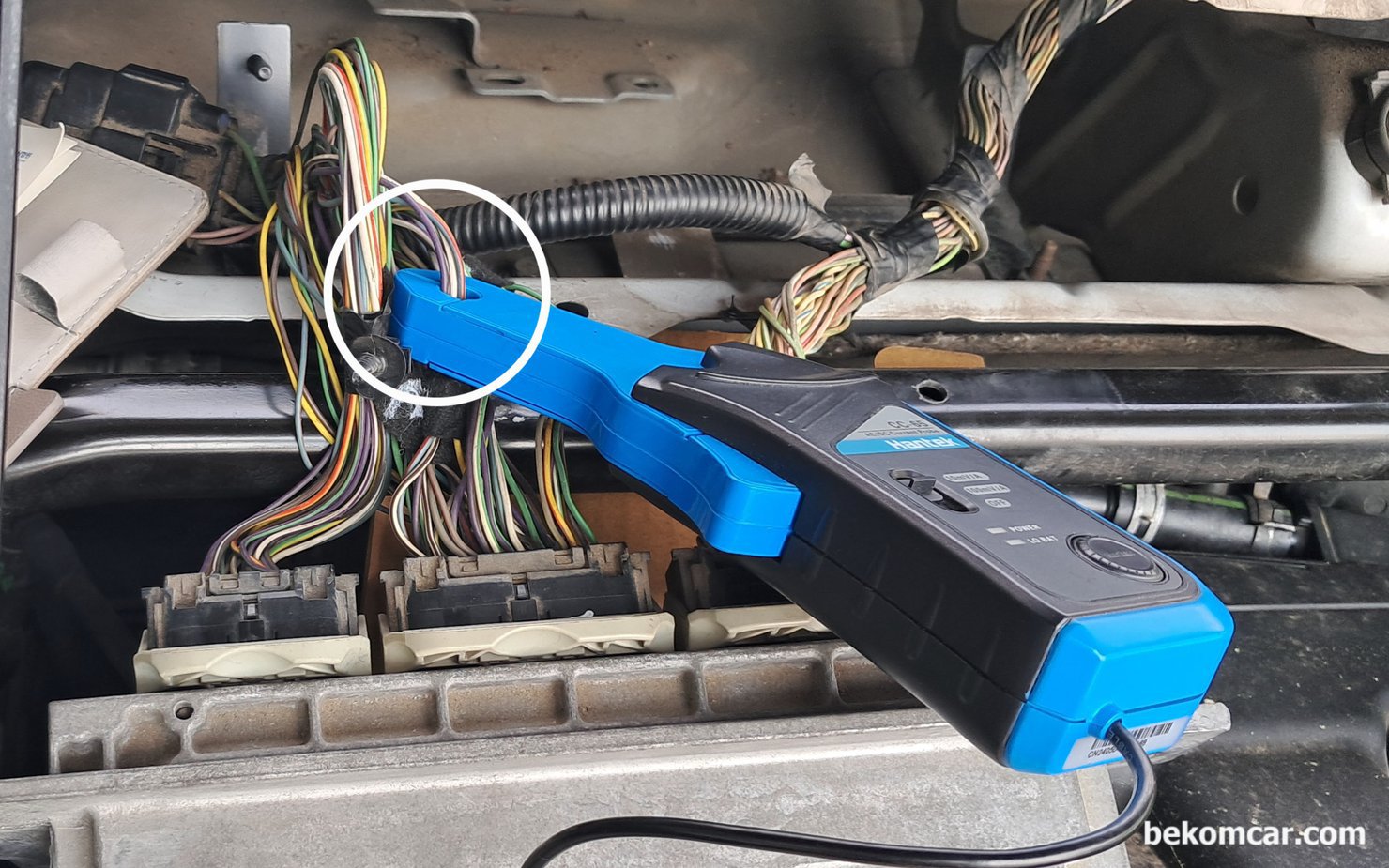

인젝터 그리고 점화코일 등 ECM 제어상태는 소전류계 클램프로 한번에 전체를 측정하는것도 좋다.
