2017년 EQ900 중고차구입후 실린더 스크래치 및 블로우바이 누설 파형기록
최고급 세단 제네시스 EQ900 구입후 오일소모등이 확인되어 실린더 스크래치 및 블로우바이 누설 상태를 분석하는 과정이다. 6개 실린더에서 균등한 상태는 아니지만 특이하게 실린더 스크래치나 피스톤 손상등 상태는 아닌것으로 판단된다. 오일 소모는 크게 밸브 스템씰 (가스켓) 경화로 인한 누유, 실린더 스크래치 및 피스톤오일컨트롤링 막힘등 으로 구분된다. 다양한 방법이 있지만, 베콤카는 미세한 압력변화를 측정하여 블로우바이 가스 누설, 실린더 스크래치 및 피스톤 손상 상태등을 진단하다. 실린더압축압력 센서, PDS센서, 진동센서 등 각종 센서류 와 고성능 12Bit ADC 지원 HS512Max 오실로스코프를 사용한다.
2017년 EQ900 중고차구입후 실린더 스크래치 및 블로우바이 누설 파형기록 이다. 6개 실린더중에서 3개 실린더에서 다른 3개 실린더와 다른 형태의 압력변화 파형을 보여주고 있다. 실린더 스크래치등 특이사항은 없는것으로 진단한다.

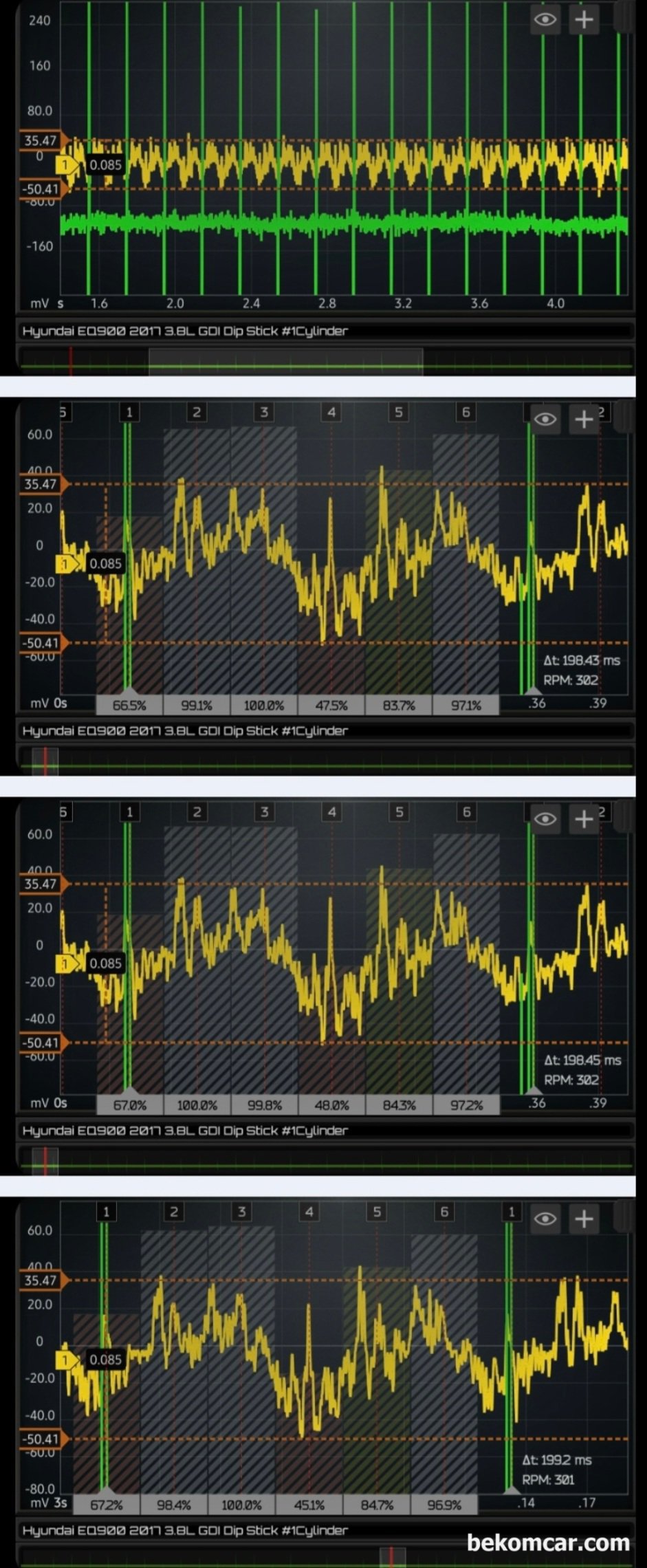

초록색은 #1번 실린더 점화시점이다. 실린더1번 4번 5번 압력변화 파형이 다르게 측정되고 있다. 2017년 EQ900 중고차구입후 실린더 스크래치 및 블로우바이 누설 파형기록 이다.

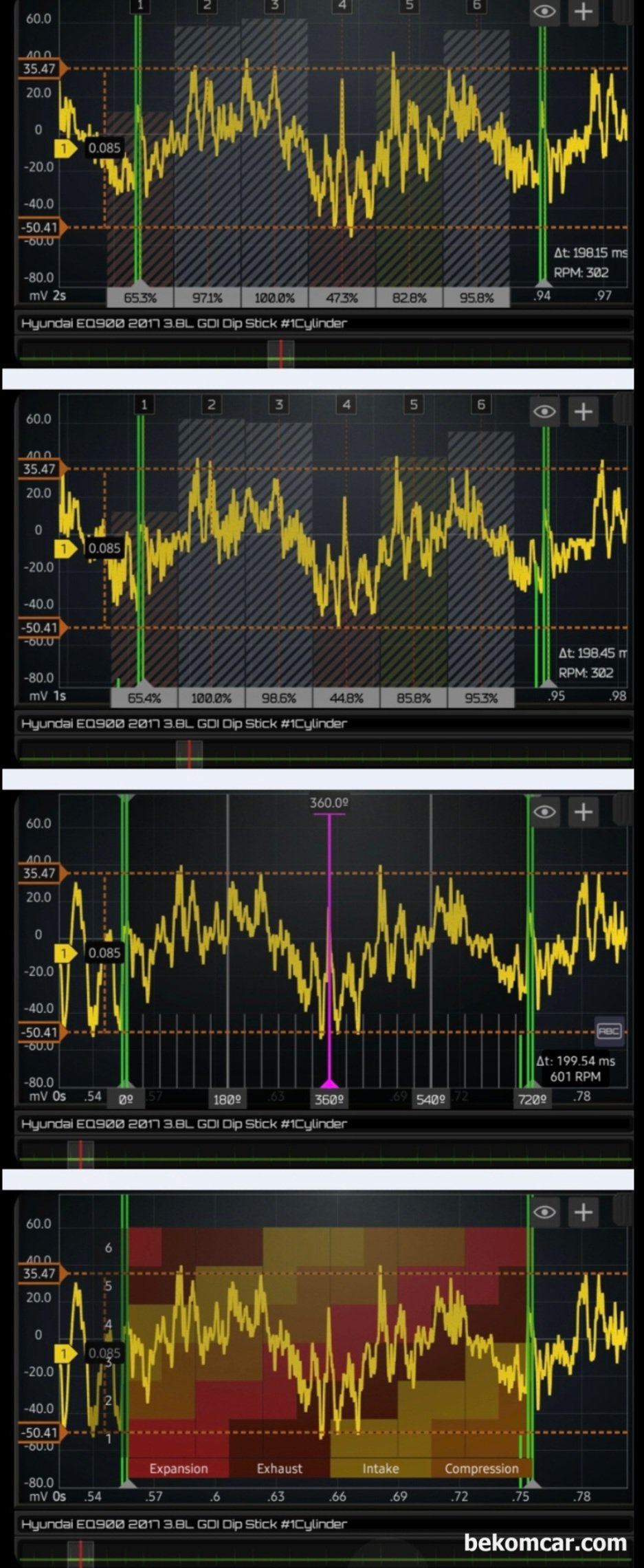

초록색은 #1번 실린더 점화시점 이다. 1번 4번 5번 실린더의 압력변화 파형이 반복적으로 거의 비슷하게 측정 된다. 베콤카 엔진정밀 진단 차량은 2017년 제네시스 EQ900 3.8L GDI 람다2 엔진이다. 중고차 구입후 오일 소모로 인한 실린더 스크래치 및 블로우바이 누설 등이 궁금하여 정밀 진단을 하게 되었다.
2017년 제네시스 EQ900 중고차구입후 실린더 스크래치 및 블로우바이 누설 파형기록 이다. 초록색은 #1번 실린더 점화시점이다. 전체 블로우바이 가스 파형중에서, 여러 시점의 파형을 분석해도 실린더1번 4번 5번 압력변화 파형이 같은 패턴으로 측정되고 있다. 진단 결과의 정확성에 큰 도움이 되는 규칙적인 블로우바이가스 파형이다.

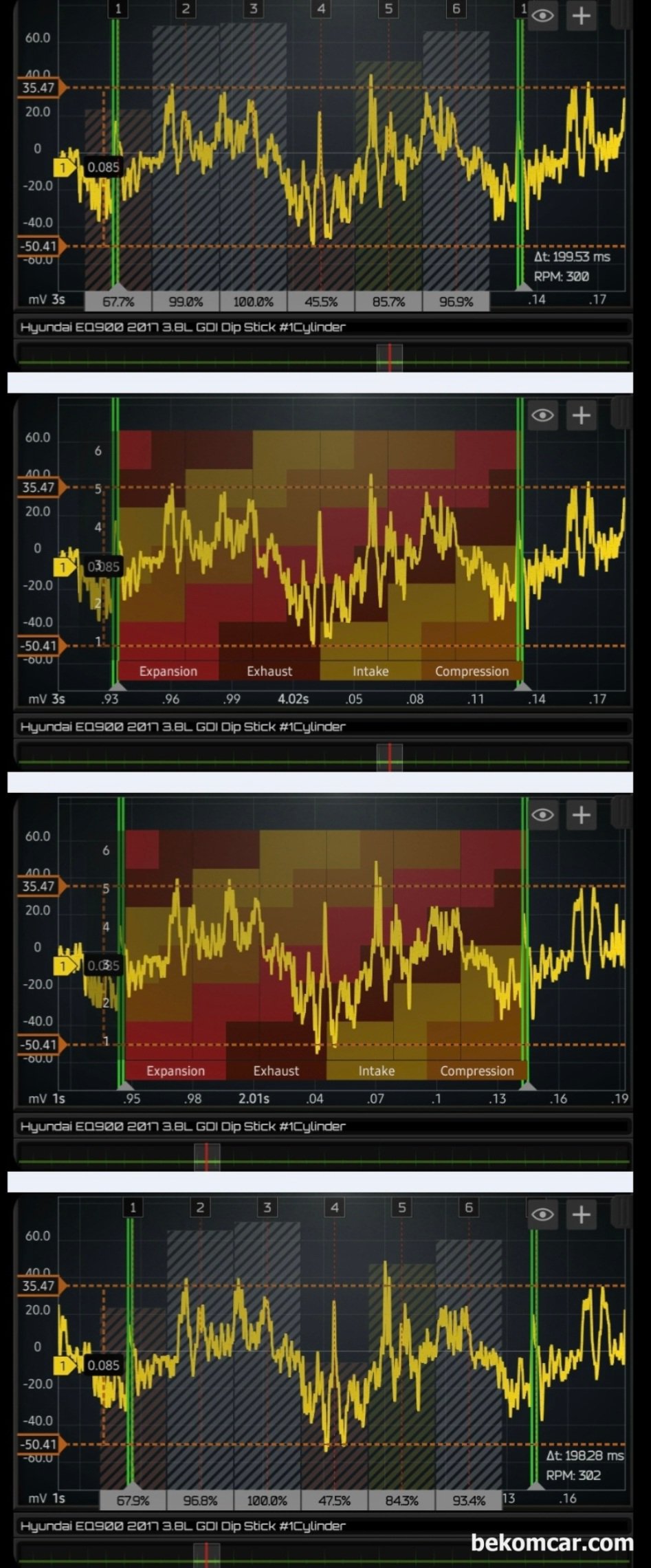

블로우바이가스 파형에서 초록색은 #1번 실린더 점화 시점이다. 거의 모든 시점에서의 블로우바이가스 파형분석 결과, 반복적으로 똑 같은 실린더1번 4번 5번 압력변화 파형이 측정되고 있다.

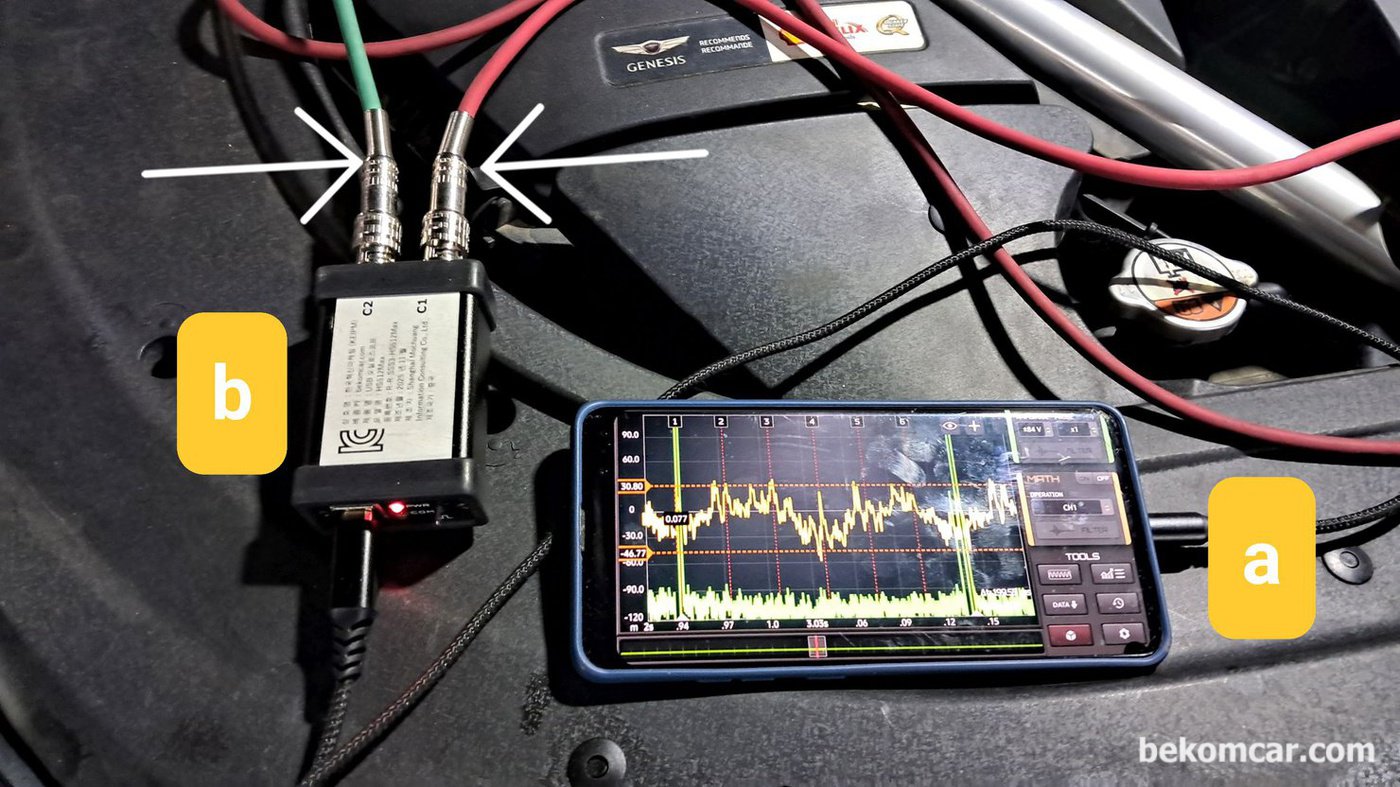

제네시스 EQ900 3.8L GDI 람다2 엔진 중고차구입 후 실린더 스크래치 블로우바이가스 피스톤 상태 등 점검과정 이다.

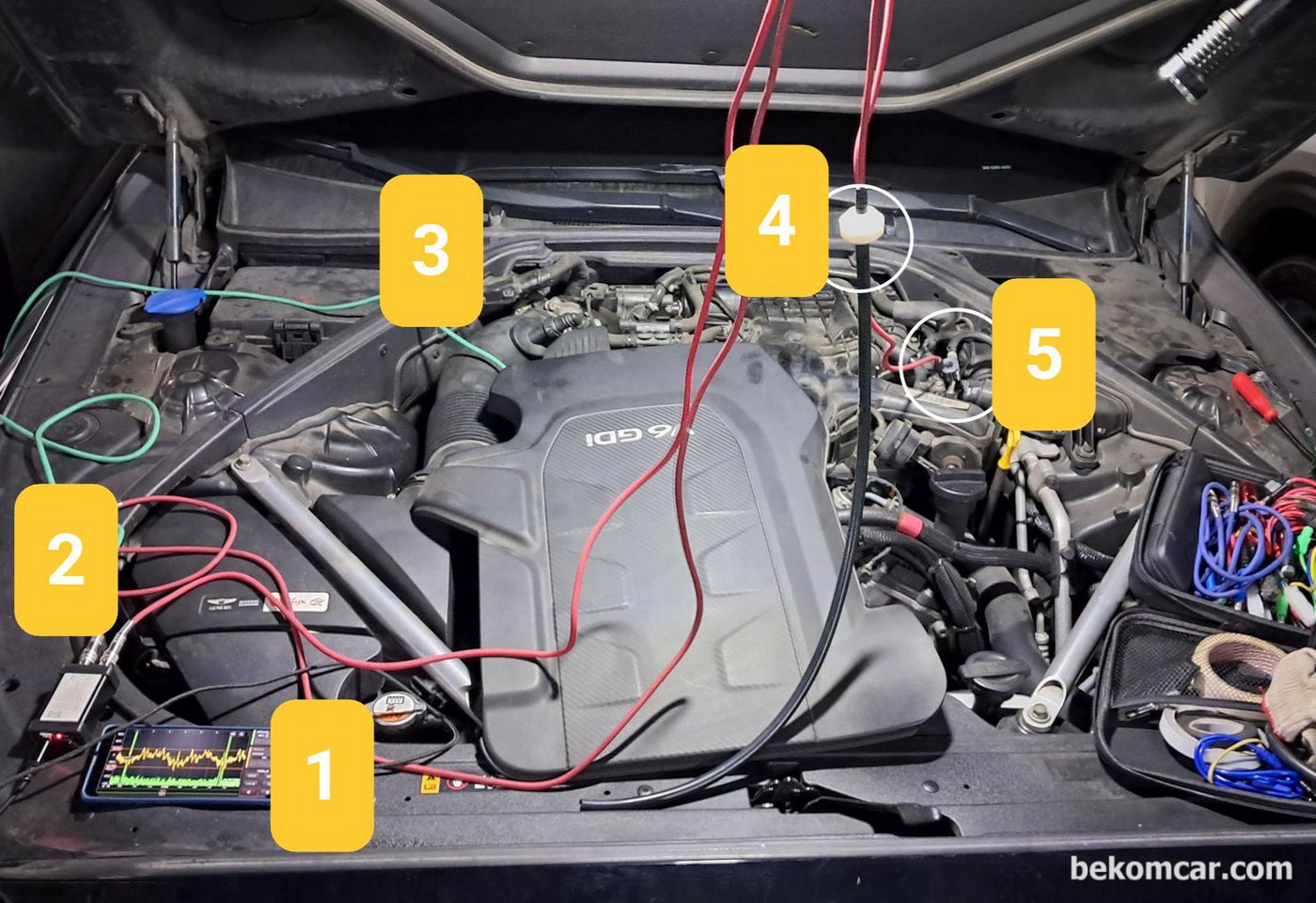

제네시스 EQ900 3.8L GDI 람다2 엔진 중고차구입 후 실린더 스크래치 블로우바이가스 피스톤 상태 등 점검과정 이다.
