피코 TA189 소전류계 세팅
Dec. 27, 2025, 10:31 p.m., Sat, KST.

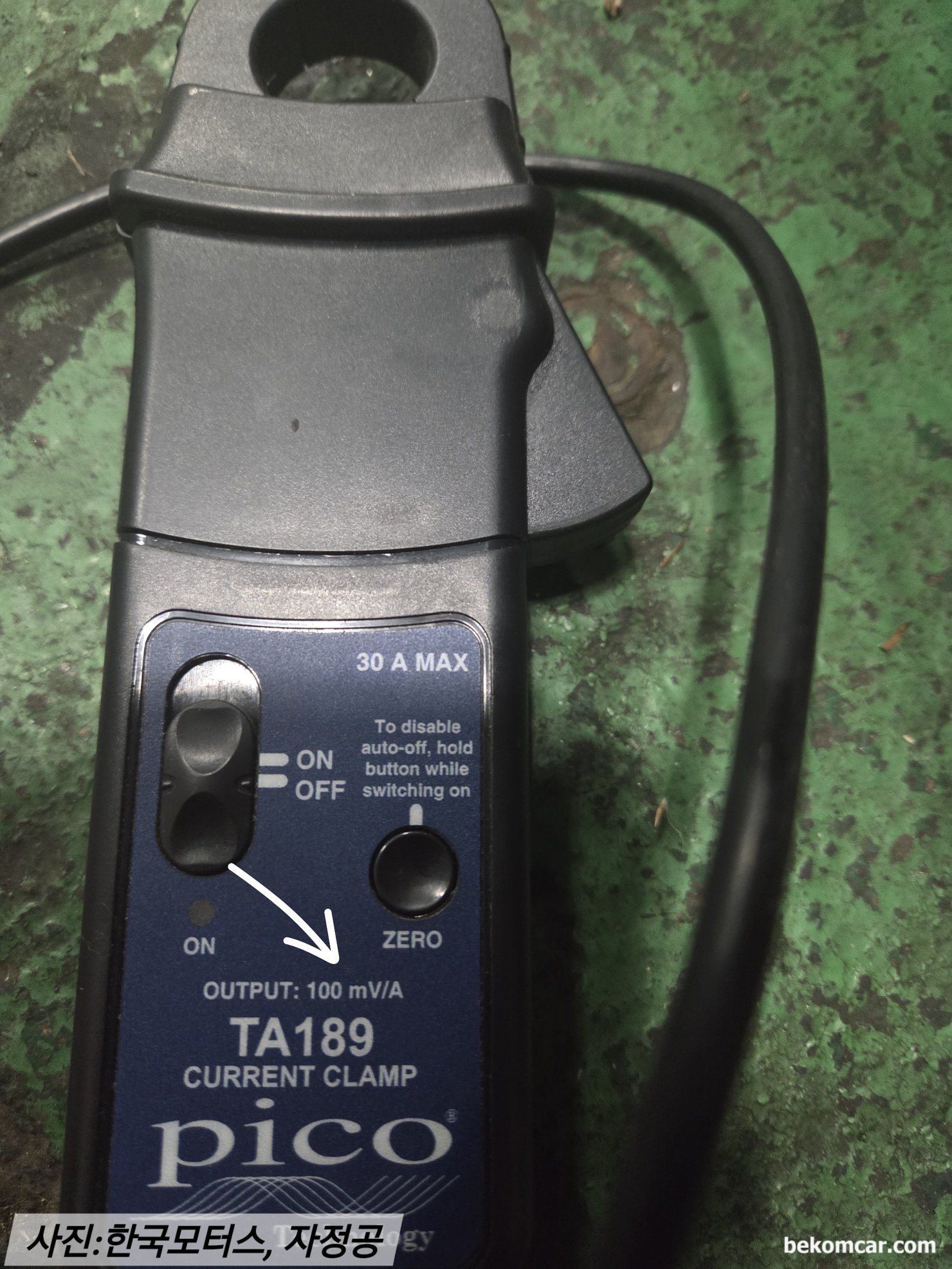

피코 TA189는 100mV/A 세팅이다 그러니 배수는 10x 이고 전압 범위는 3.3V정도가 무난하다. 현장에서 사용하면서 DC AC 등 전압 범위등은 적절히 조정하여 사용한다. 이미 HScope 클라우드에 세팅해 놓았으니, 그냥 다운 받아서 사용하면 된다.
Important ! CH1, CH2가 안 보이거나 프로브선택이 안 보이면, HScope를 연결 한 다음에 작업하도록 한다. 전압/전류 변혼 공식이 틀리면 완전히 달라지기 때문에 꼭 해당 소전류계 등의 전환 공식을 재 확인한다. 같은 제품이라도 출시 시기별로 변환배수가 다른 경우도 있으니 꼭 재 확인한다.

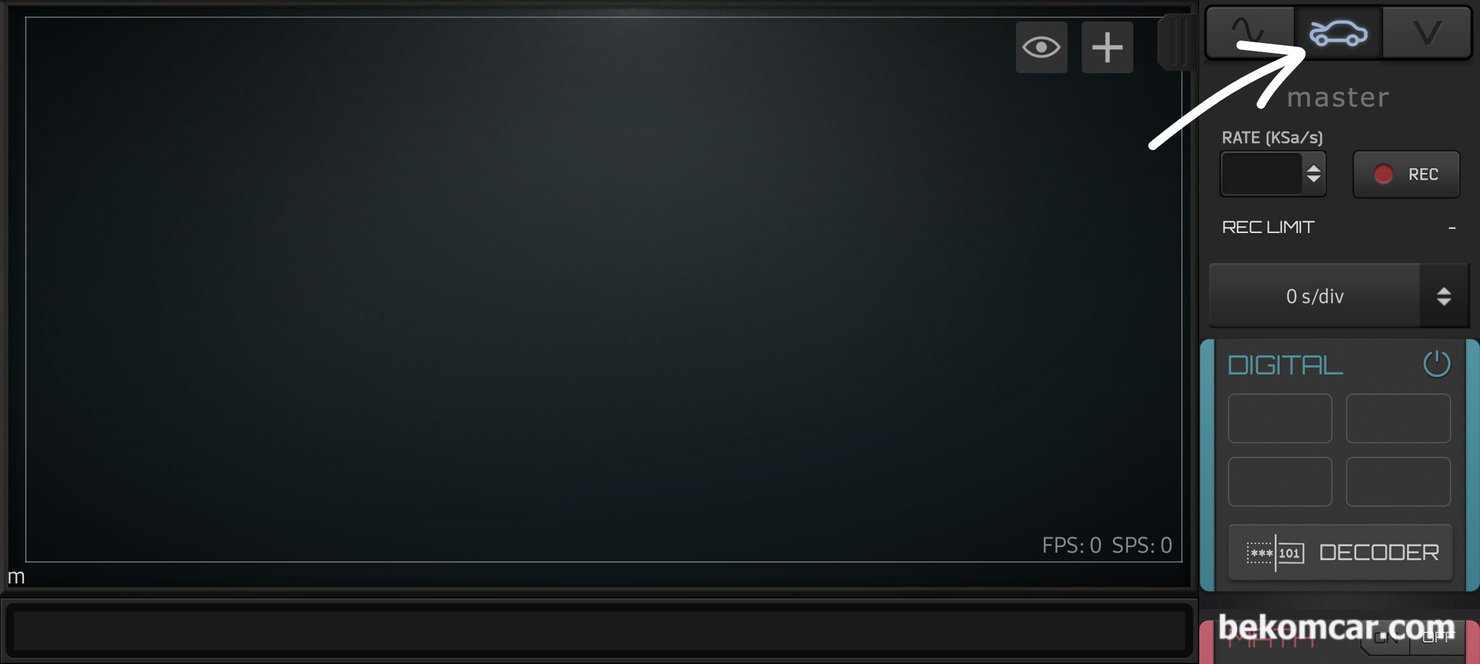

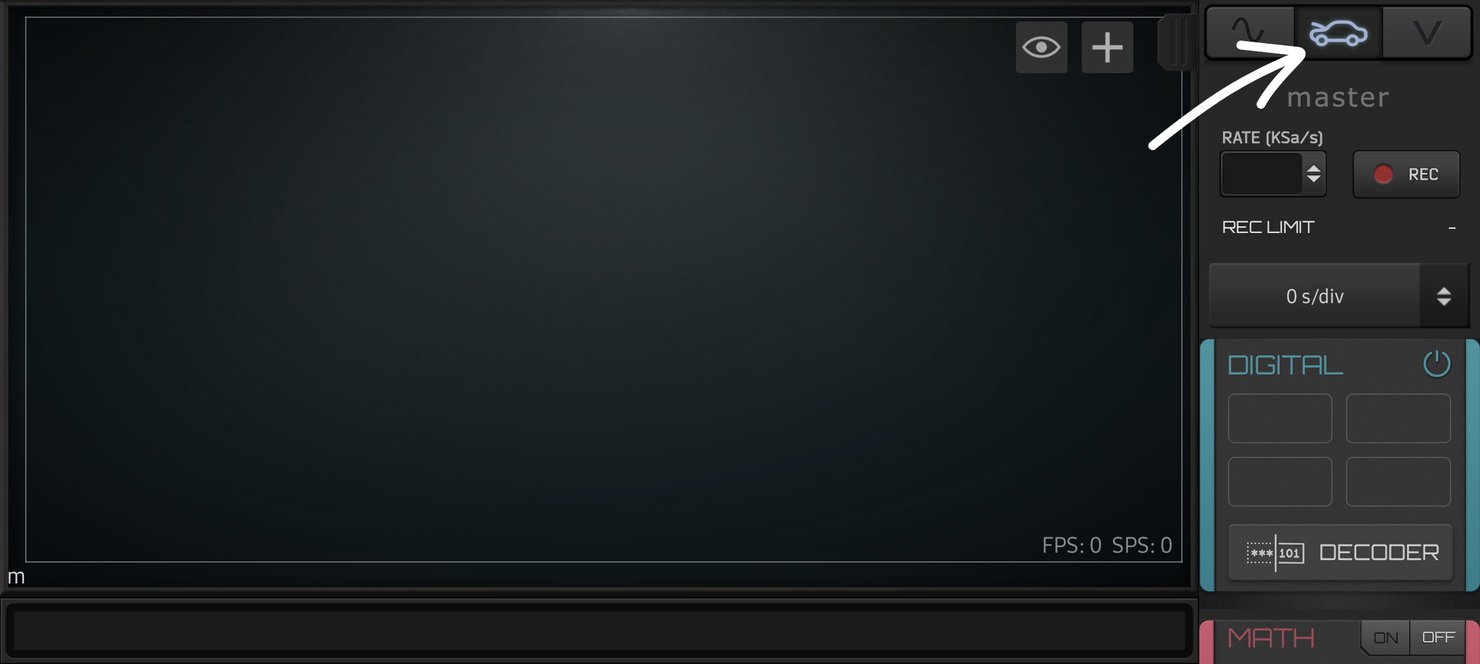

#1. HScope 실행, 상단 오른쪽 '자동차전용스코프' 본넷열린자동차 클릭

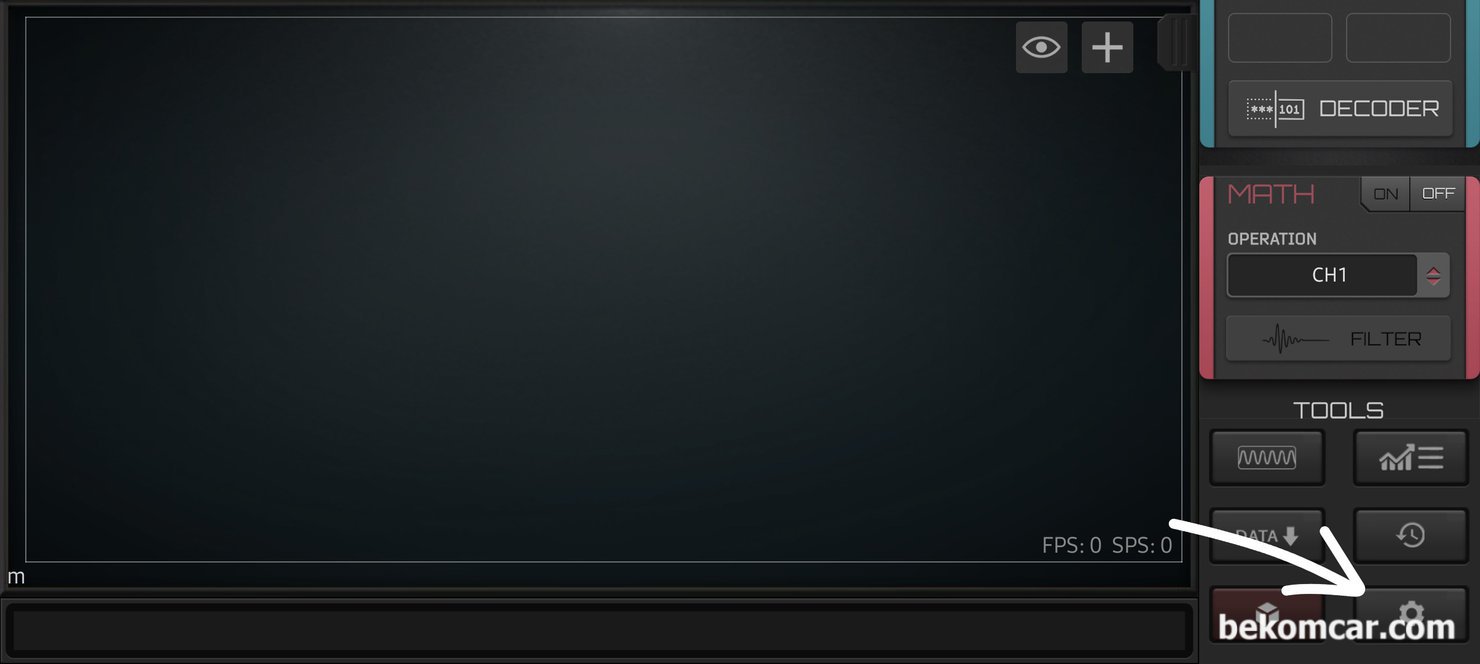

#1. '세팅' 클릭
화면 가장 아래쪽 오른쪽에 '기어' 아이콘 클릭

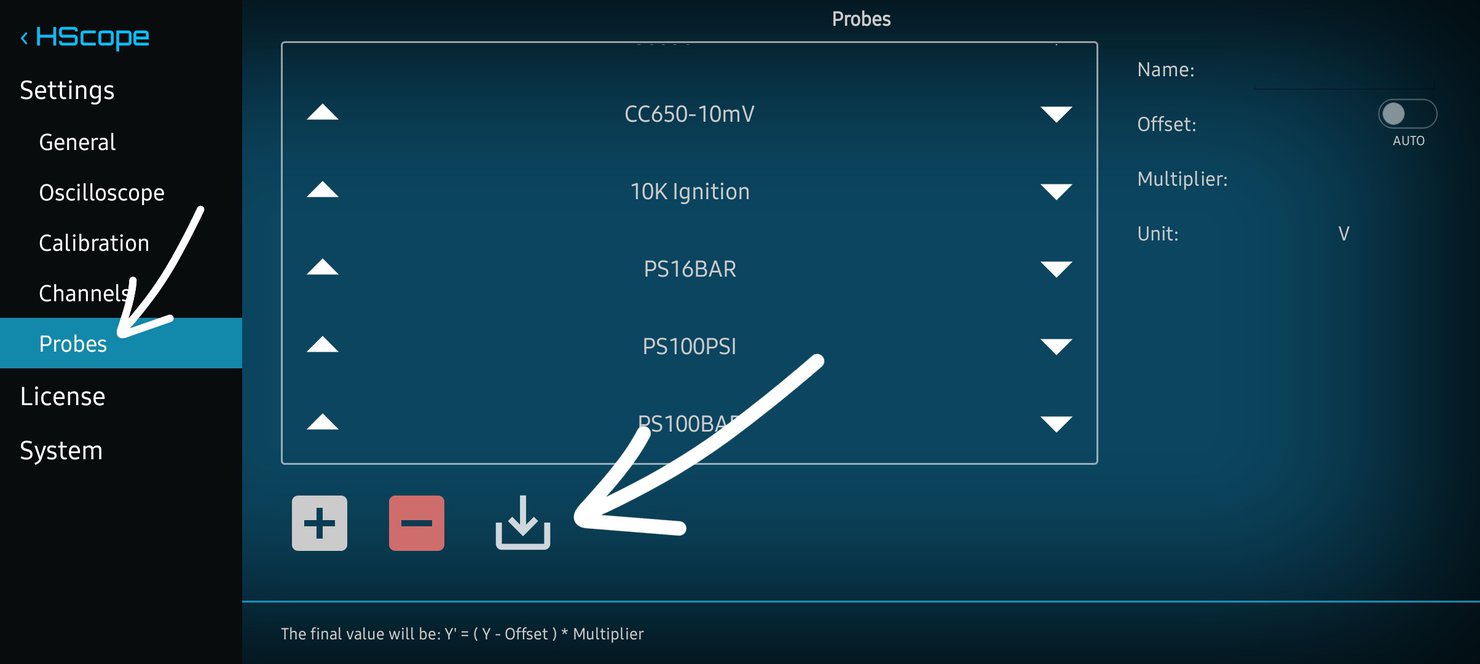

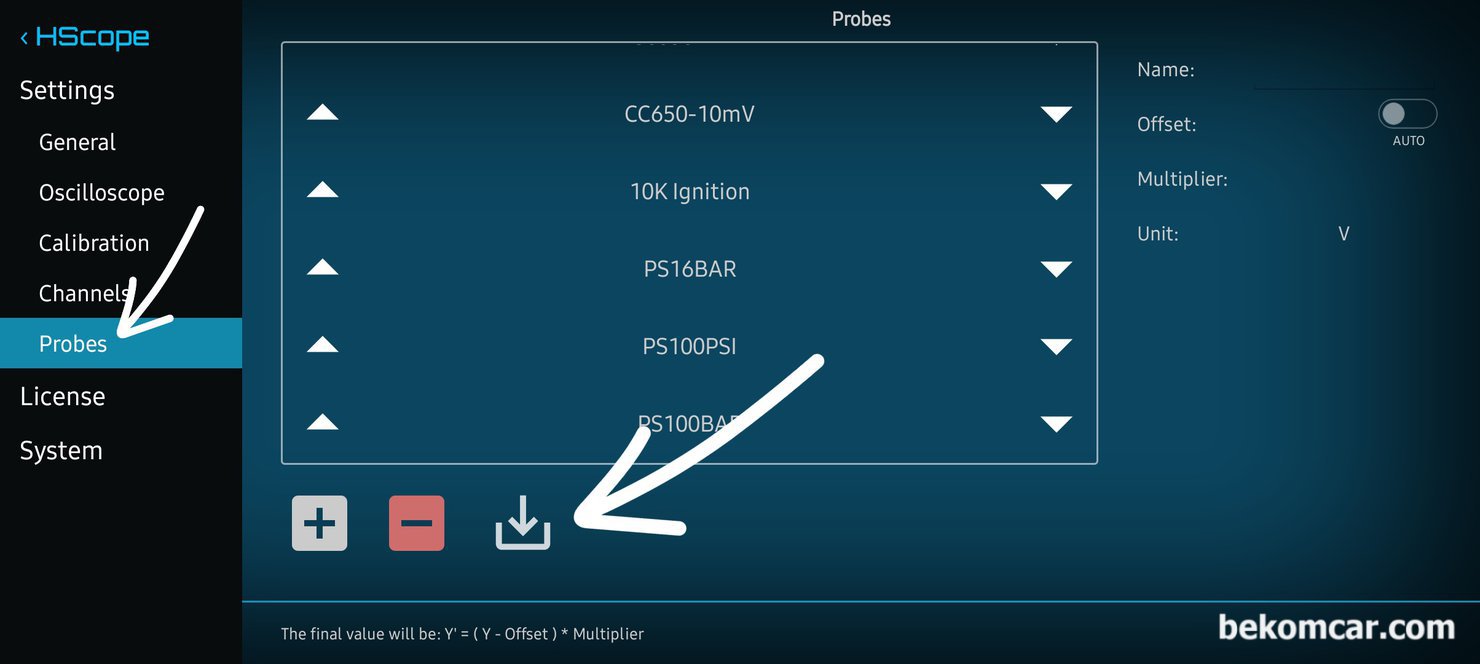

#2. '프로브' 클릭
화면 왼쪽 'Probes' 선택후 화면 중간 아래쪽에서 '다운로드' 아이콘 클릭

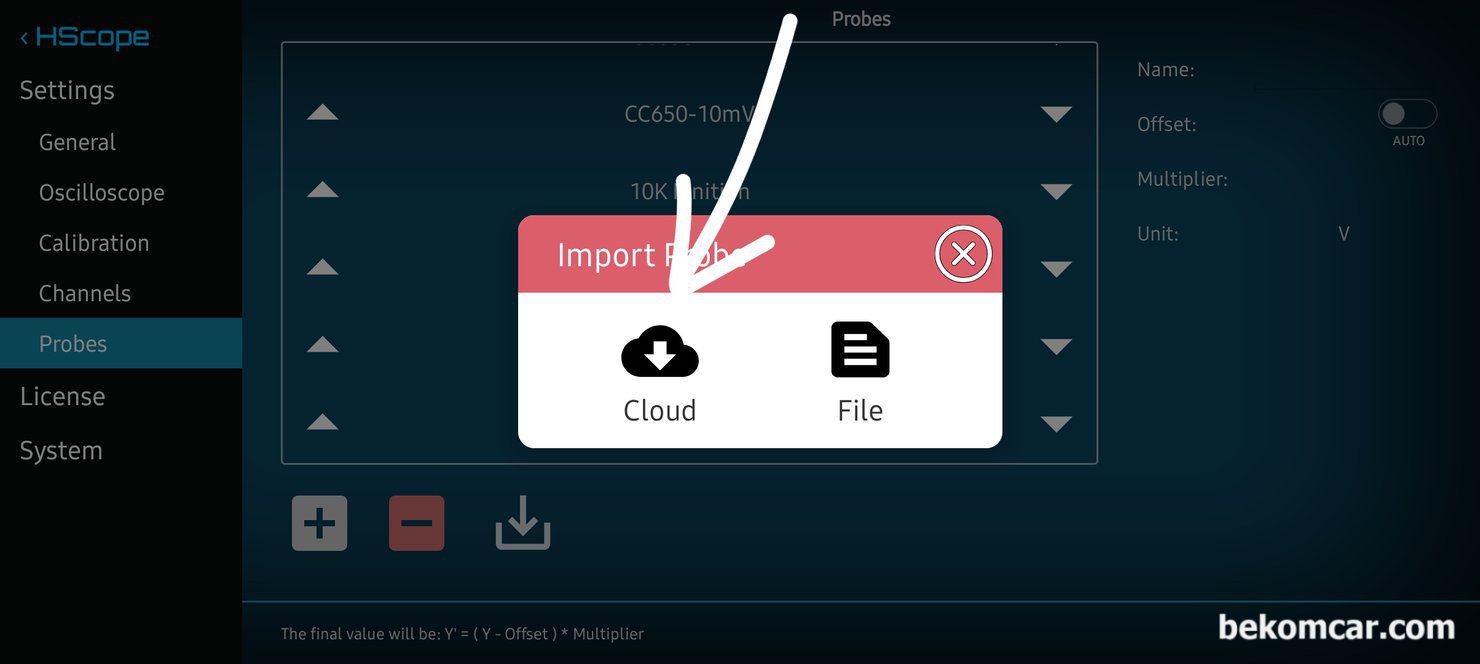

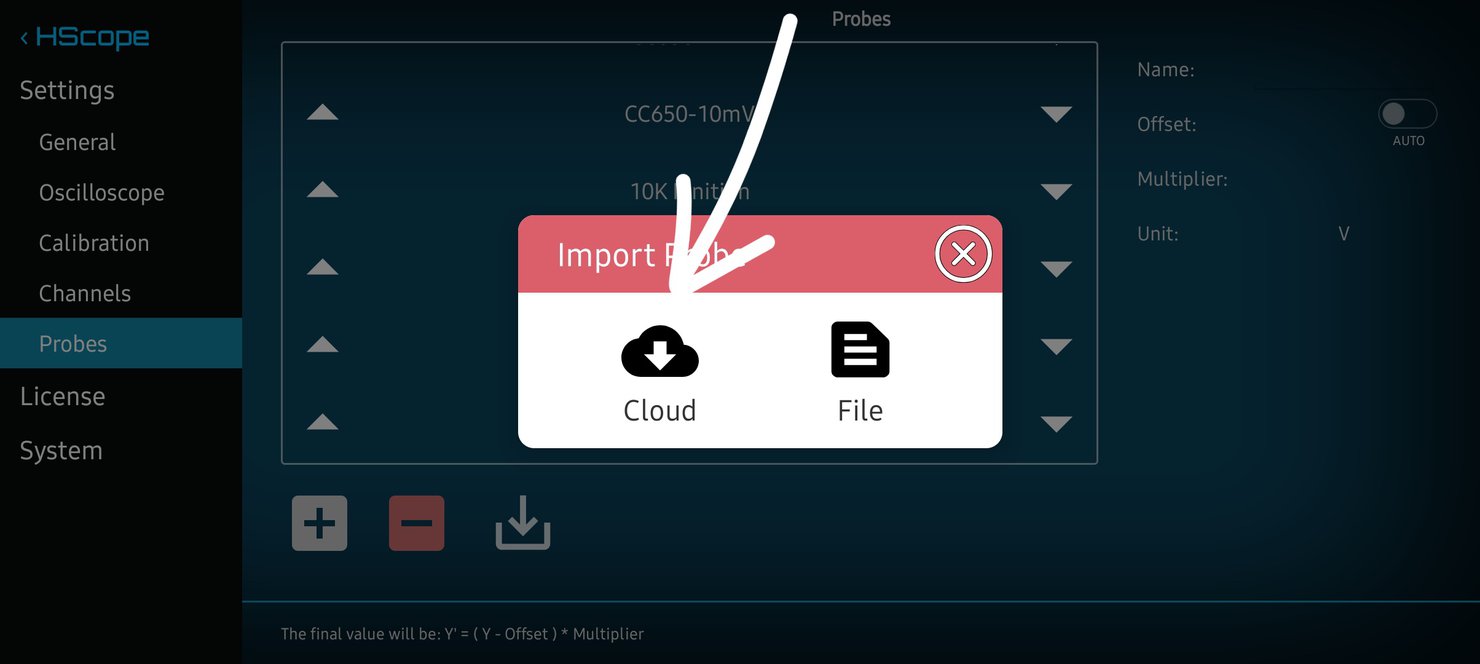

#3. '클라우드' 클릭
'클라우드' 아이콘 클릭하여 클라우드에 이미 세팅된것 다운받기로 이동

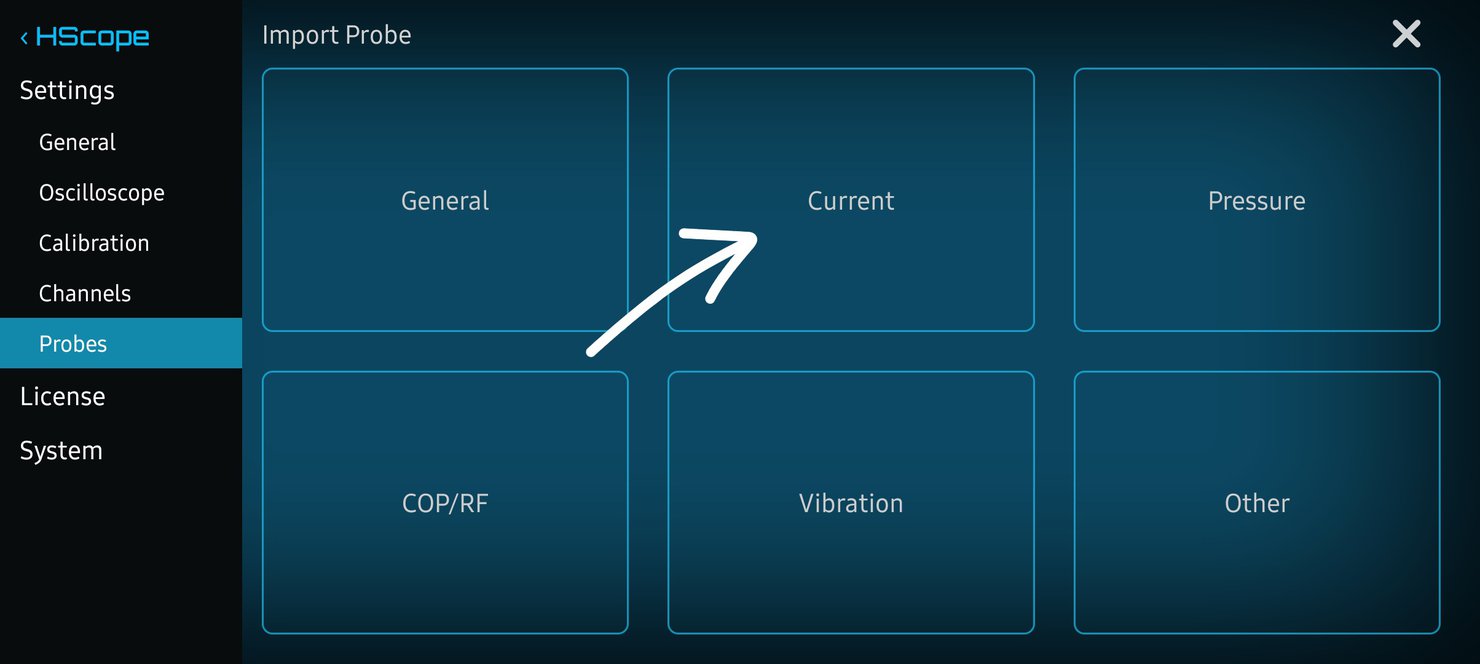

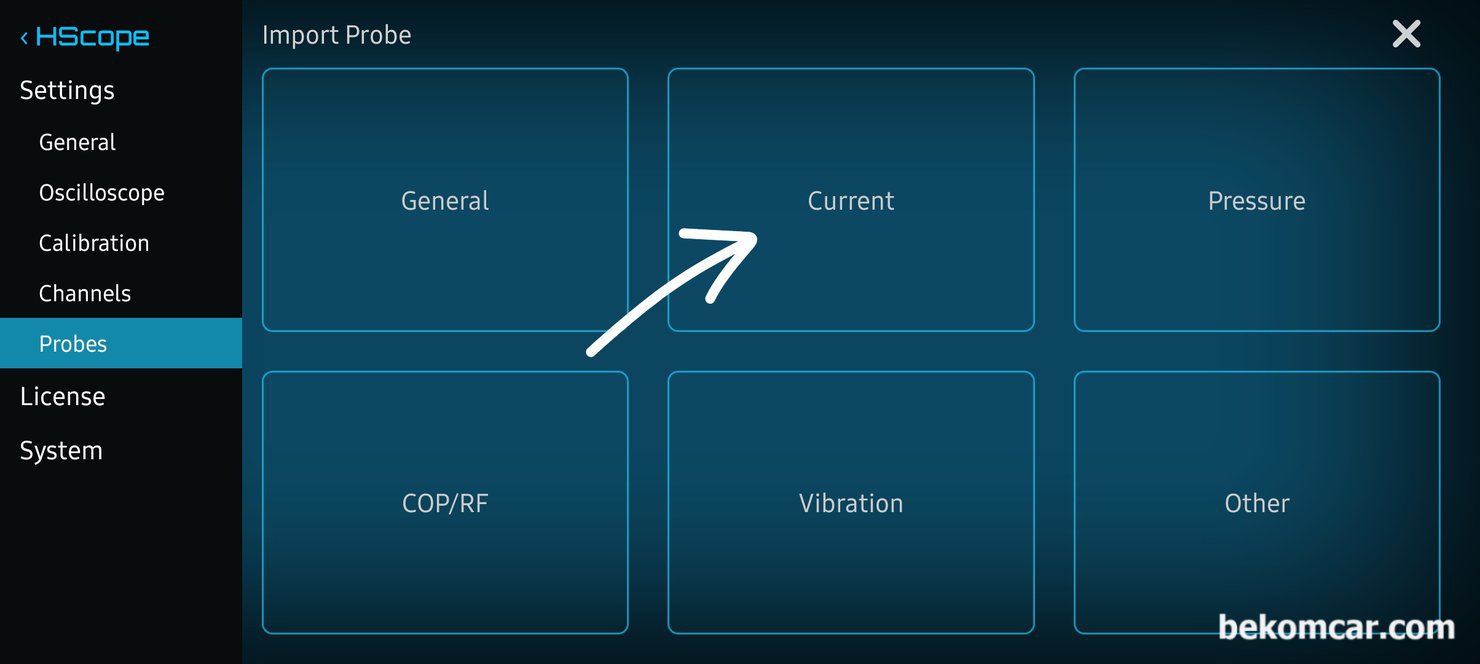

#4. 'Current' 전류 클릭
TA189는 소전류계이니 전류 'Current' 선택함

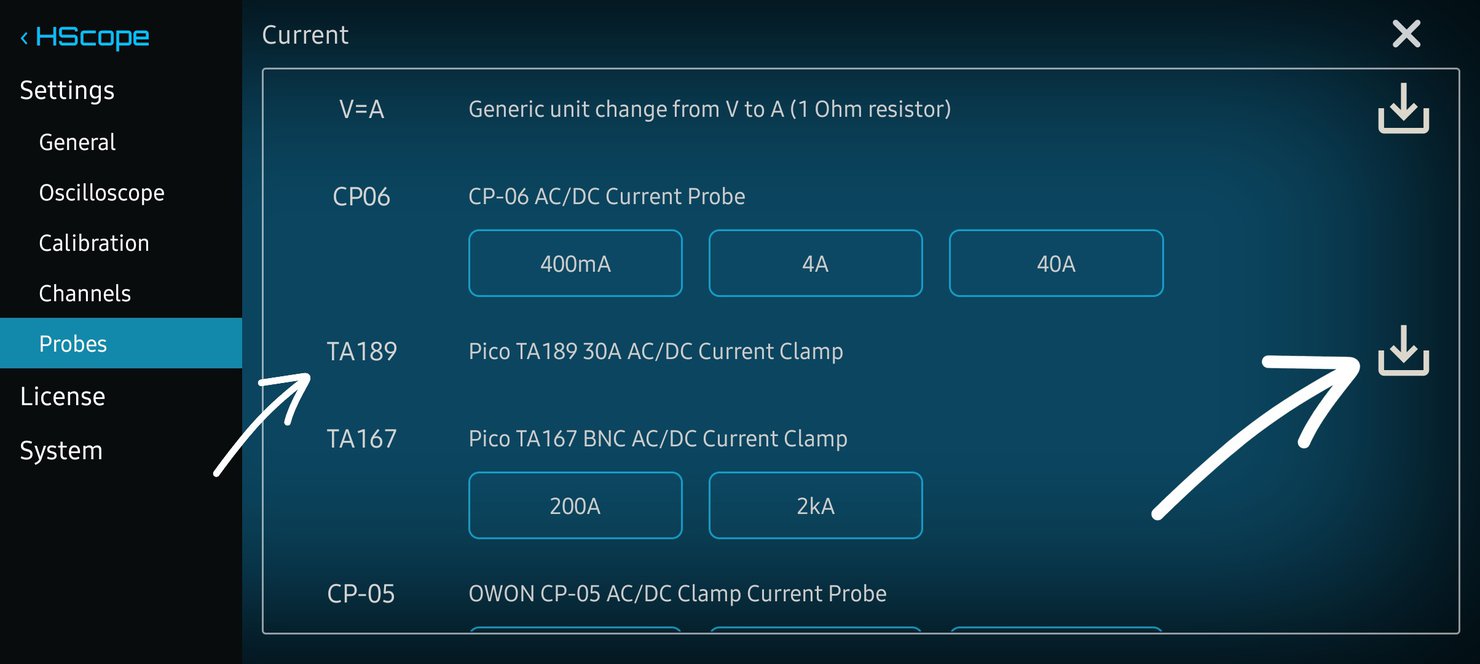

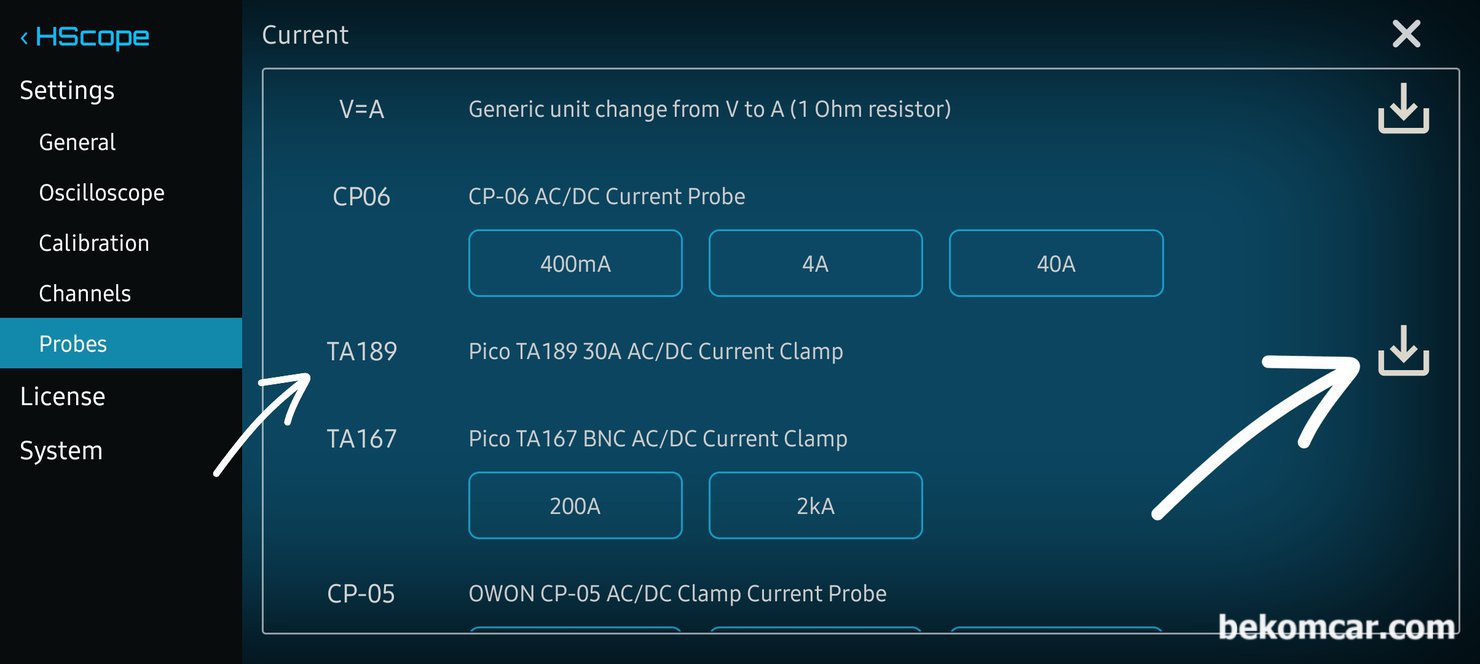

#5. 'TA189' 전류계 클릭
이미 세팅된 다양한 전류계 중에서 'TA189' 찾아서 오른쪽 '다운로드' 아이콘 클릭

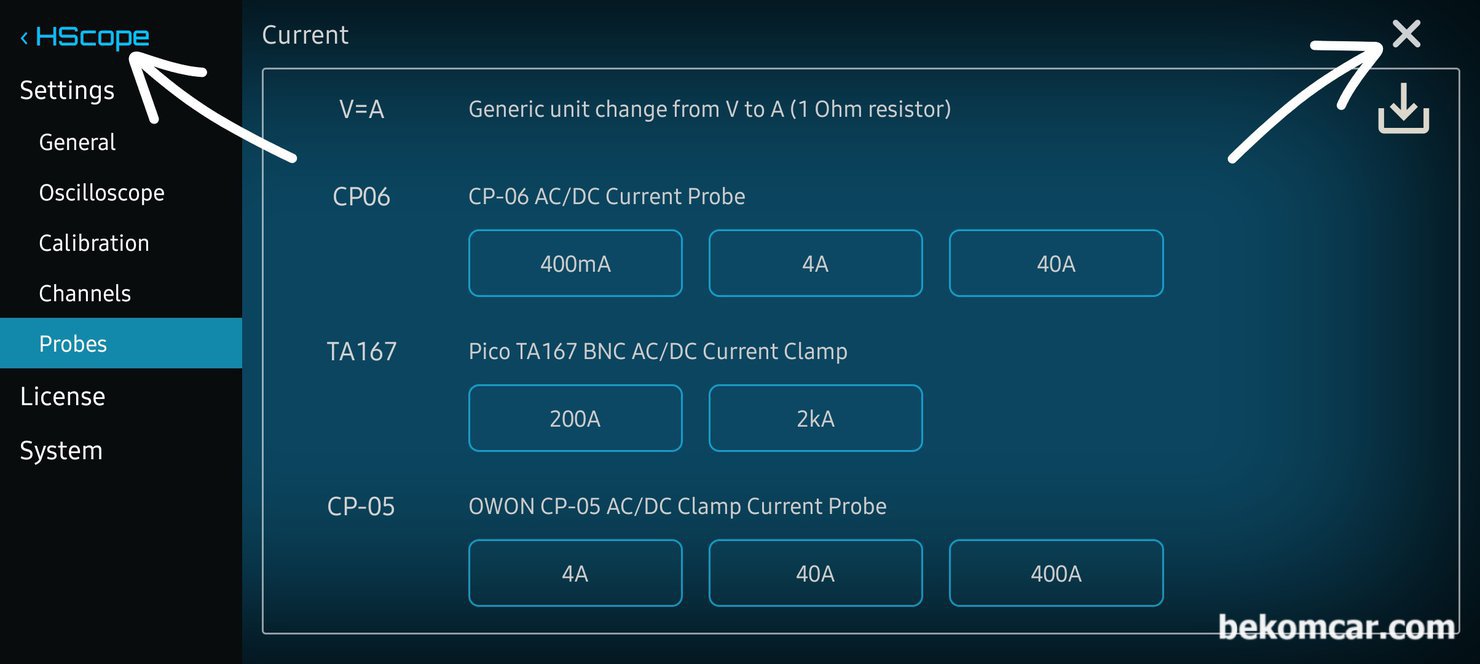

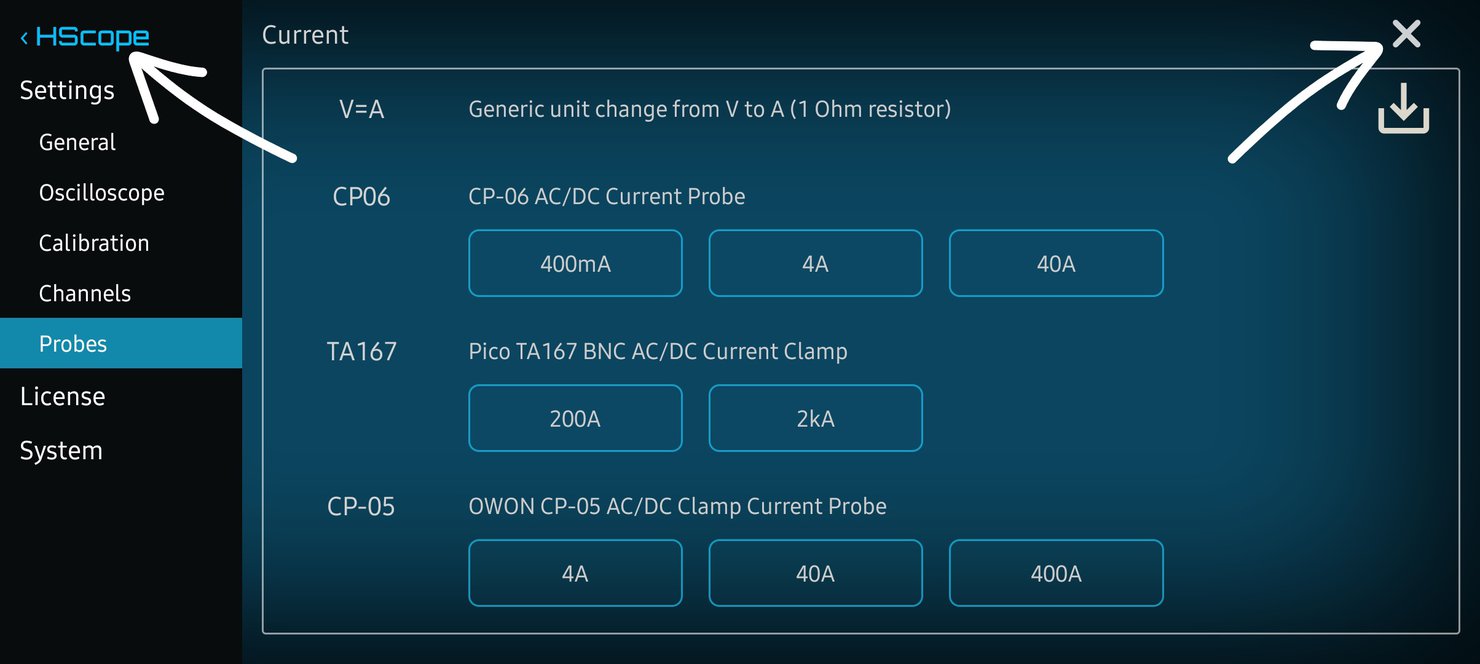

#6. '세팅' 나가기
오른쪽 'X' 아이콘 클릭 & 상단 왼쪽 'HScope' 클릭하여 세팅나가기

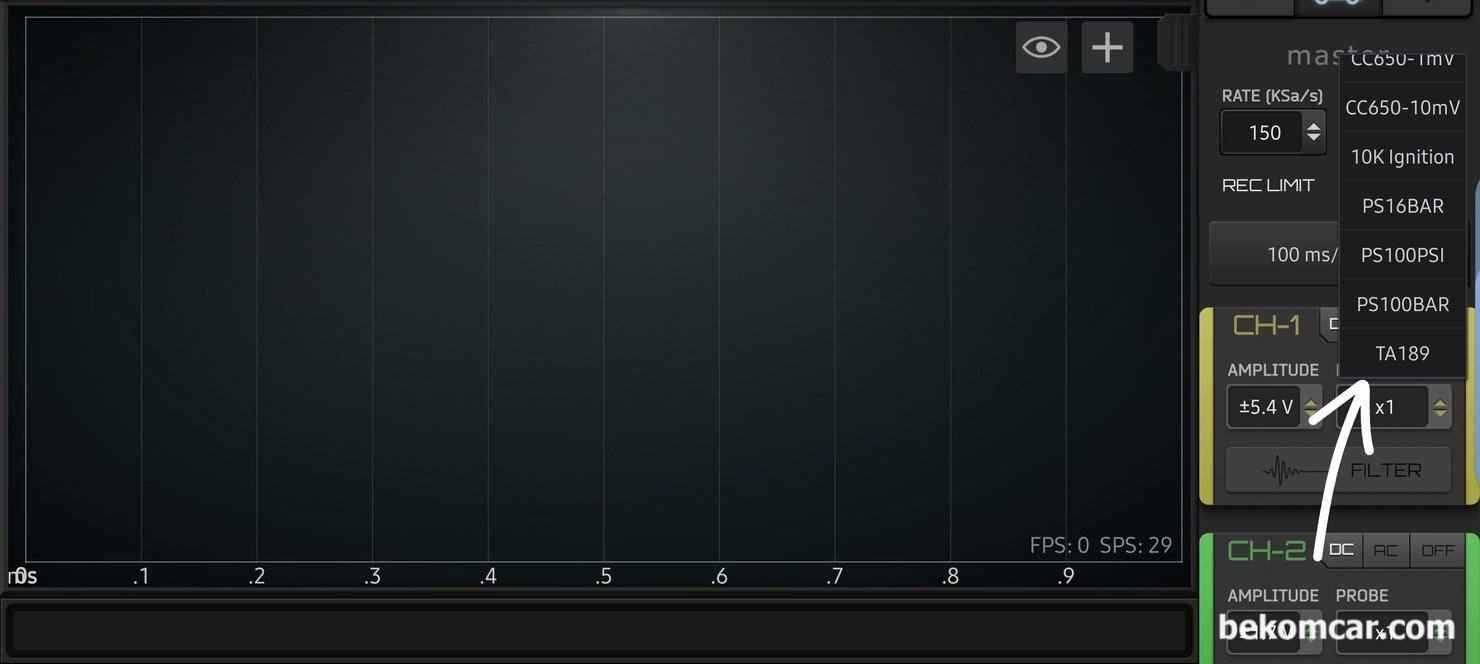

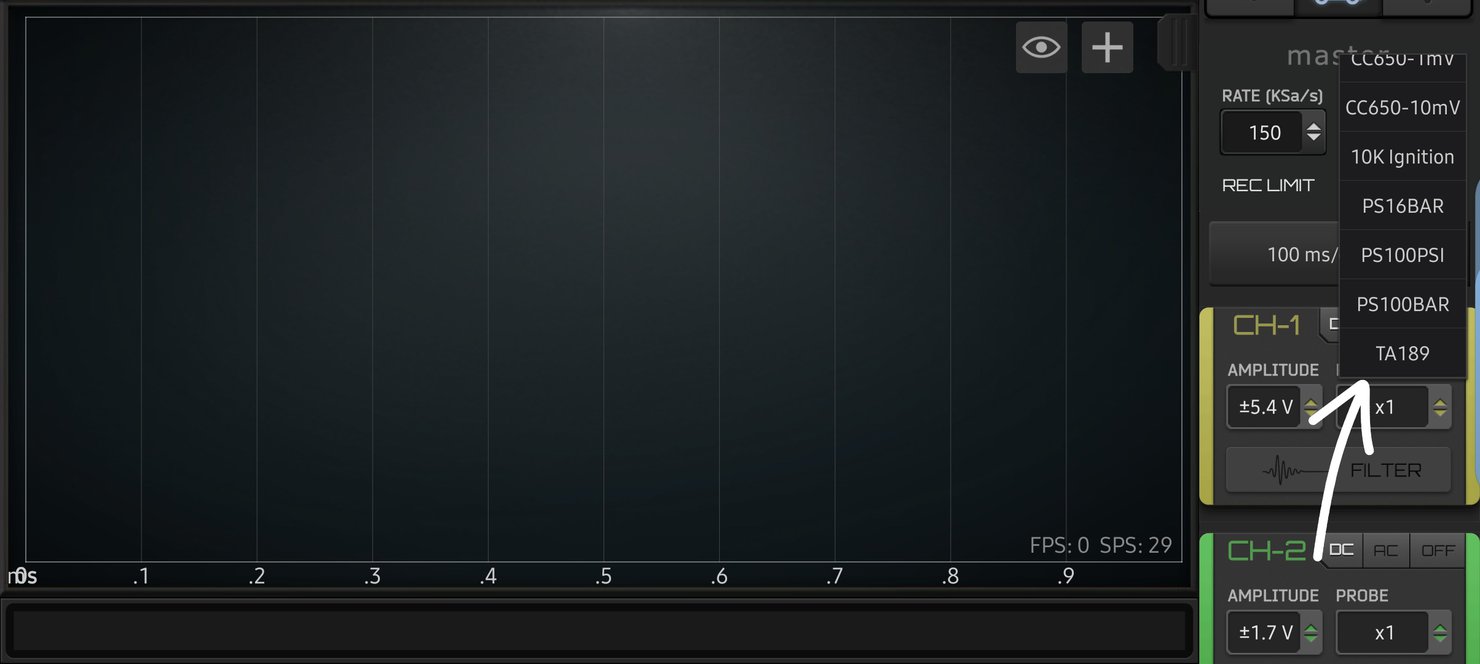

#7. '프로브' 선택
CH1 혹 CH1등에서 세팅된 TA189 선택하기

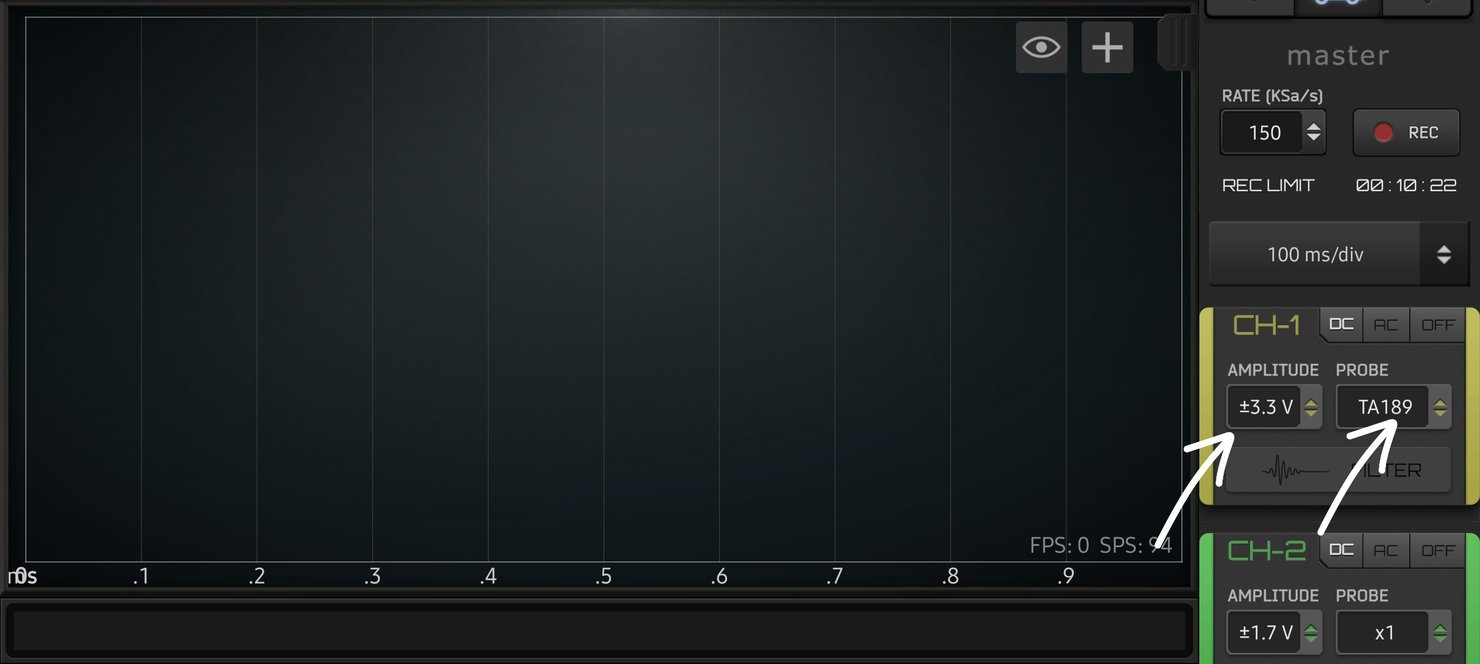

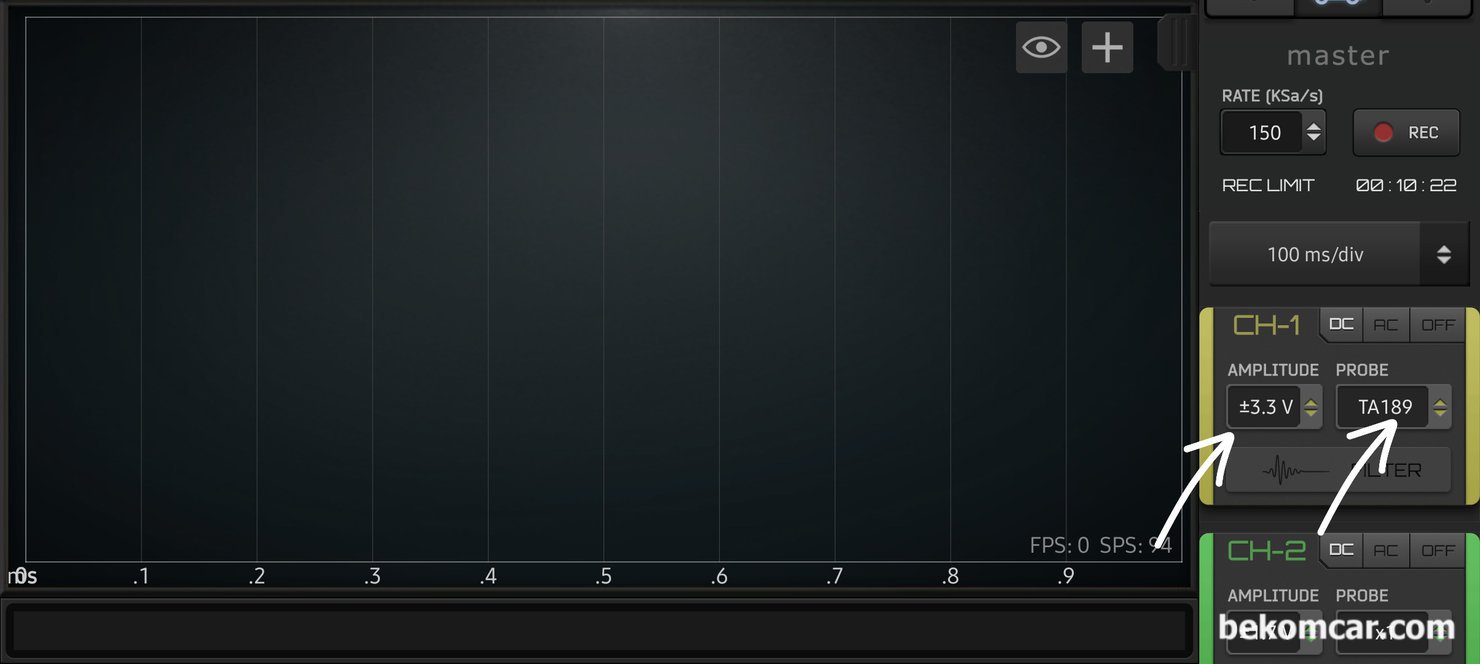

#8. '프로브' 재 확인
전압은 약 3.3V로 세팅, 프로브 TA189 & DC등 옵션 재 확인 함
