아우디 A7 콰트로 3.0T TFSI, 캔 통신 고장 진단 정에서 배울점

Aug. 9, 2025, 11 a.m., Sat, KST. SunJoo Moon

얼마전 에 캔 통신 관련 진단에서 배운점이다. 2012년 A7 3.T TFSI 차량이다. 증상은 "계기판 먹통,방향지시등, 와이퍼, 비상등, 에어컨등등 도저히 운행할수 없을 정도.." 라고 고객께서 설명하셨다. 증상으로는 100% 캔 통신장애 가 맞다. 결론적으로, 차량처럼 지속적인 진동이 있는상태 그리고 최근차량의 미세전류 사용으로 인하여 휴즈. 릴레이. 코넥터 등의 암 수 터미널 핀 느슨함으로 인한 아크현상이 발생한 카본누적 그리고 접촉불량 이 원인이었다고 판단한다. 참 다행이었지만, 혹시나 다른분들도 비슷한 상황이 있는경우 먼저 체크 해 볼 부분 (코넥터등 접촉부분) 을 기록으로 남긴다.

1 49
아우디 A7 콰트로 3.0T TFSI, 캔 통신 고장 진단 정에서 배울점, 캔 통신 고장 진단 정비시 참고사항, 아우디 A7 콰트로 3.0T TFSI 사례, "계기판 먹통,방향지시등,와이퍼,비상등,에어컨등등 도저히 운행할수 없을 정도" 증상이며, 휴즈 와 터미널 핀 접촉이 원인으로 판단된 사례이다. 약 2주정도 모니터링후 A7 은 증상없이 정상 운행중 이라고 한다.|bekomcar.com

캔 통신 고장 진단 정비시 참고사항, 아우디 A7 콰트로 3.0T TFSI 사례, "계기판 먹통,방향지시등,와이퍼,비상등,에어컨등등 도저히 운행할수 없을 정도" 증상이며, 휴즈 와 터미널 핀 접촉이 원인으로 판단된 사례이다. 약 2주정도 모니터링후 A7 은 증상없이 정상 운행중 이라고 한다.

아우디 A7 콰트로 3.0T TFSI, 캔 통신 고장 진단 정에서 배울점, 아우디 A7 콰트로 3.0t TFSI 캔 통신 진단 정비사례,  모든 캔 통신 고장 진단 정비 전에 항상 기본으로 체크하는 것이 있다. 병원 가면 혈압측정하는것과 비슷하다. DLC (OBD2)  #4번 & #16, #5 & #16 전압측정. #4 & #5 통전 저항 측정. #6 & #14번 저항 측정등 이다. 물론 차량별로 데이터 통신 회로가 달라질 수 있다.|bekomcar.com

아우디 A7 콰트로 3.0t TFSI 캔 통신 진단 정비사례, 모든 캔 통신 고장 진단 정비 전에 항상 기본으로 체크하는 것이 있다. 병원 가면 혈압측정하는것과 비슷하다. DLC (OBD2) #4번 & #16, #5 & #16 전압측정. #4 & #5 통전 저항 측정. #6 & #14번 저항 측정등 이다. 물론 차량별로 데이터 통신 회로가 달라질 수 있다.

아우디 A7 콰트로 3.0T TFSI, 캔 통신 고장 진단 정에서 배울점, 아우디 A7 콰트로 3.0t TFSI 캔 통신 진단 정비사례,  캔 통신 진단전 기본적인 점검중 한가지 특징은  #6 & #14 번 CAN HIGH & CAN LOW 저항이 약 60옴이 아니라 70.5옴 이다. 이런경우 대부분 캔 통신 고장이 있는 네트워크 하네스 어딘가에 저항이 생겼다는 의미가 될 수 있다.|bekomcar.com

아우디 A7 콰트로 3.0t TFSI 캔 통신 진단 정비사례, 캔 통신 진단전 기본적인 점검중 한가지 특징은 #6 & #14 번 CAN HIGH & CAN LOW 저항이 약 60옴이 아니라 70.5옴 이다. 이런경우 대부분 캔 통신 고장이 있는 네트워크 하네스 어딘가에 저항이 생겼다는 의미가 될 수 있다.

아우디 A7 콰트로 3.0T TFSI, 캔 통신 고장 진단 정에서 배울점, 아우디 A7 콰트로 3.0t TFSI 캔 통신 진단 정비사례,  Cluster 모듈등 캔 통신 고장관련된 모듈과 관련된 휴즈쪽 접촉등 상태를 확인하기 시작한다. 그리고 자료에는 없지만 혹시나 모를 캔 통신 모듈의 추방가능성 때문에 시스템 Hard Reset도 한다. 그리고 하나씩 기본 점검을 한다. 이러한 과정후에 본격적인 캔 통신 진단을 하는 절차이다.  일반적인 느낌과는 달리 휴즈가 그냥 힘 없이 쑥 빠진다. 상당히 느슨한 상태이다. 좀 타이트하게 해 준다.|bekomcar.com

아우디 A7 콰트로 3.0t TFSI 캔 통신 진단 정비사례, Cluster 모듈등 캔 통신 고장관련된 모듈과 관련된 휴즈쪽 접촉등 상태를 확인하기 시작한다. 그리고 자료에는 없지만 혹시나 모를 캔 통신 모듈의 추방가능성 때문에 시스템 Hard Reset도 한다. 그리고 하나씩 기본 점검을 한다. 이러한 과정후에 본격적인 캔 통신 진단을 하는 절차이다. 일반적인 느낌과는 달리 휴즈가 그냥 힘 없이 쑥 빠진다. 상당히 느슨한 상태이다. 좀 타이트하게 해 준다.

아우디 A7 콰트로 3.0T TFSI, 캔 통신 고장 진단 정에서 배울점, 그리고 직접적인 캔 통신 장애 관련 점검 항목인 J533 이다. 뒤 의자 탈거 후 중앙에 있는것이 J533 Data Bus모듈인데, 일종의 캔 통신 네트워크의 Bridge (Gateway) 역할을 하는 중요한 모듈이다. 확실하지 않지만, 이 코넥터 에 미세 진동으로 인한 아크 그리고 카본 트랙 이 있었던 같다. 본격 점검 전 코넥터 분리 및 연결 등 일련의 작업 과정 중에 모든 것이 정상으로 돌아와 버린것 이다. 약 2주동안 (그동안 비도 왔음) 모니터링 결과 모든것이 정상이다. 정말 운이 좋은 경우이었다.|bekomcar.com

그리고 직접적인 캔 통신 장애 관련 점검 항목인 J533 이다. 뒤 의자 탈거 후 중앙에 있는것이 J533 Data Bus모듈인데, 일종의 캔 통신 네트워크의 Bridge (Gateway) 역할을 하는 중요한 모듈이다. 확실하지 않지만, 이 코넥터 에 미세 진동으로 인한 아크 그리고 카본 트랙 이 있었던 같다. 본격 점검 전 코넥터 분리 및 연결 등 일련의 작업 과정 중에 모든 것이 정상으로 돌아와 버린것 이다. 약 2주동안 (그동안 비도 왔음) 모니터링 결과 모든것이 정상이다. 정말 운이 좋은 경우이었다.

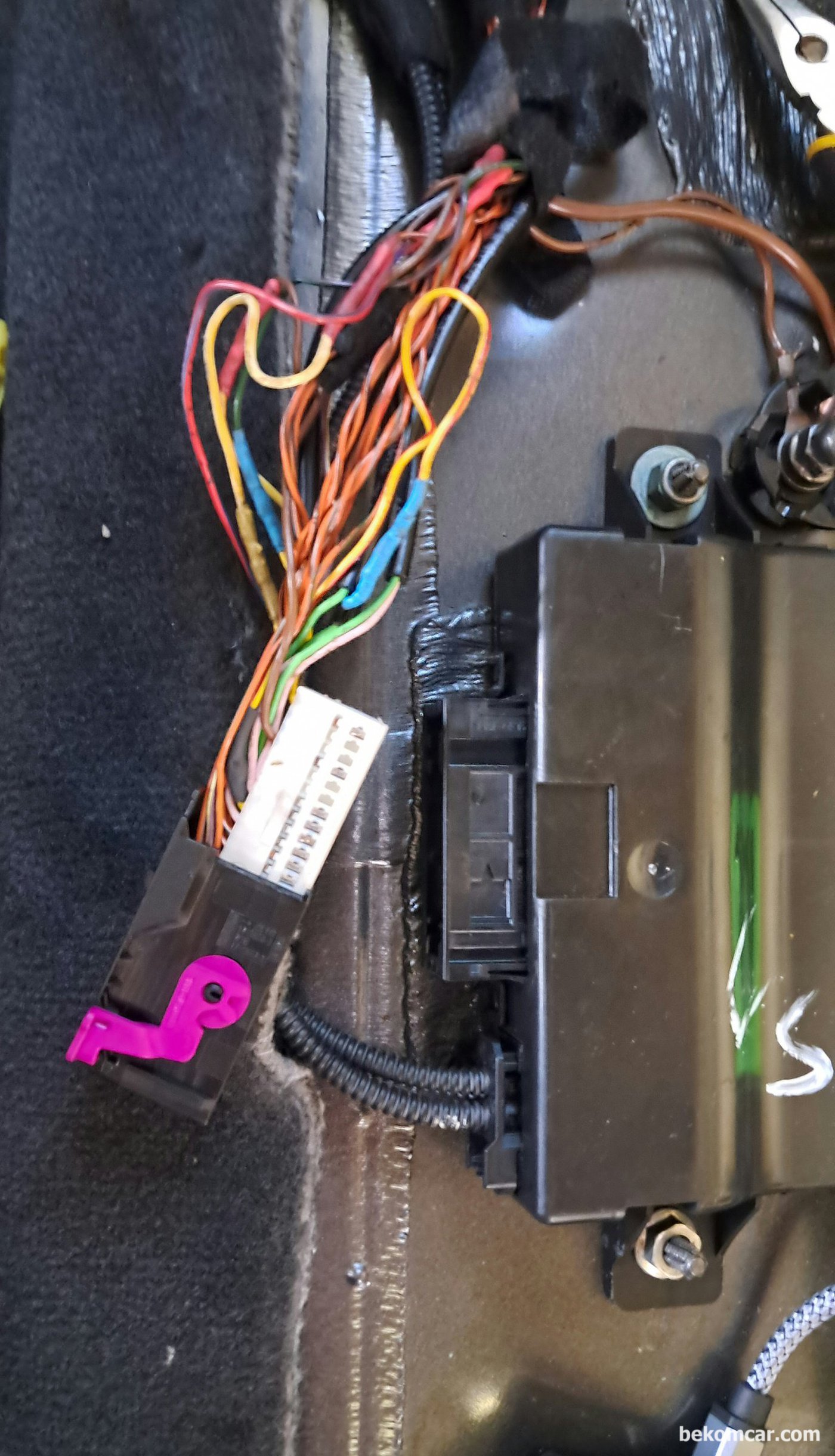

캔 통신 고장 진단 정비시 참고사항, 아우디 A7 콰트로 3.0T TFSI 사례. J533 Data Bus 모듈의 코넥터 상태를 확인하는 과정이다.|bekomcar.com
(REF#5,121 )

캔 통신 고장 진단 정비시 참고사항, 아우디 A7 콰트로 3.0T TFSI 사례. J533 Data Bus 모듈의 코넥터 상태를 확인하는 과정이다.


캔 통신  (CAN BUS) 이란 무엇인가?

CAN BUS 통신은 자동차등 각종 전자.기계장치에서 각 각의 부품 모듈을 제어하는데 사용되는 데이터통신 표준이다. 영어로는 Controller Area Network BUS 이다. 미국 SAE에 의하면 CAN A, CAN B, CAN C 그리고 CAN D 로 크게 구분한다. 일반적으로 자동차에서는 위 4가지를 다 사용하는경우가 대부분이다.  이전에는 전기선으로 물리적 제어를 하였다고 하면 CAN BUS 통신에서는 데이터 패킷 으로 제어를 하는것이다.

캔 통신 (CAN BUS) 특징은 무엇일까?

캔 통신 망 구성설계의 특성때문에 한 개의 모듈이 고장이 나거나, 배선에 문제가 있거나, 코넥터가 느슨하거나 등 의 경우 하나의 모듈만 캔 통신 고장이 발생하는것이 아니라 같은 캔 통신 네트워크에 연결되어 있는 모듈의 고장코드도 발생한다는 것이다. 그래서 다수의 캔 통신 고장코드가 있는경우 고장난 가장 초기의 모듈부터 구분하는것이 좋다.

캔 통신 망에서 추방(Exile) & 시스템 초기화 (Hard Reset)

여러 정비소의 다양한 전기적 고장 진단후 차량의 프로그램 로직이 꼬일 수 있다. 이런경우 캔 통신망에서 모듈이 추방될 수 있고 고장으로 오진할 수 있다. 모둘과 시스템의 초기화 (Hard Reset)을 하게되면 캔 통신 망에서 추방된 모듈도 다시 통신망으로 들어오게 된다. 모든것이 정상으로 돌아올 수 있는경우도 있다.

아우디 A7 3.0T TFSI 캔통신 데이터버스 모듈

뒤 의자 탈거후 중앙에 있는것이 J533 Data Bus모듈은 모든 캔 통신의 핵심 중계역할을 한다. J533이 꼬이게 되면 다양한 전장장치의 캔 통신 상태가 꼬일 수 있다. 아우디 A7 J533 데이터 버스의 코넥터 부분 접촉상태를 잘 챙기도록 한다.

아우디 A7 3.0T TFSI 캔통신 진단 정비에서 배울점

시스템 초기화 및 기본적인 육안점검후에 본격적인 캔통신 고장 진단을 하는데 이번 경우에는 캔 통신 기본 점검과정중에 해결이 된 사례이다. 참 운이 좋은 경우이다. 하지만 이런경우가 종 종 있다. 휴즈 릴레이 코넥터 등 접촉상태 점검부터 해 보는것도 중요하다.
