Q. 릴레이 고장상태 파악을 어떻게 할 수 있나요?
تاريخ الإنشاء: يناير 21, 2022, 11:01 ص (1)

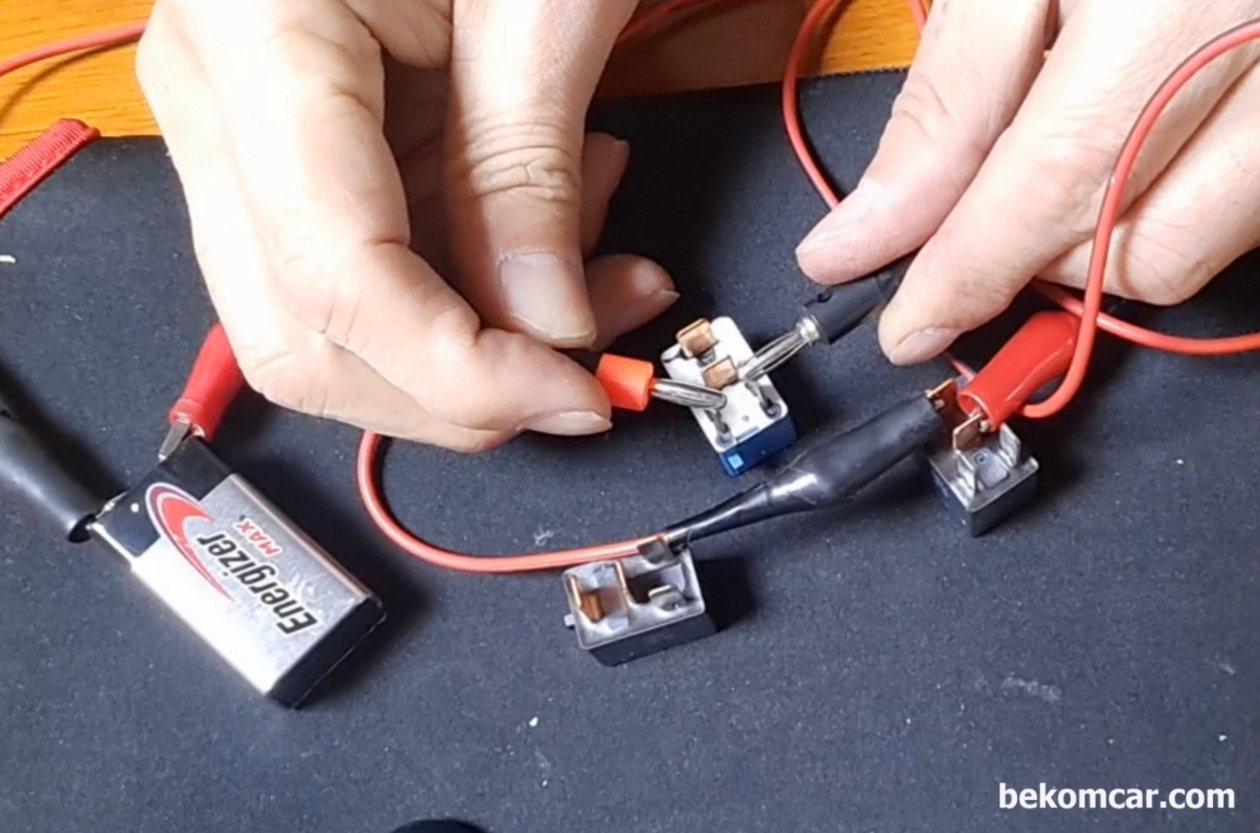

9V 건전지를 준비한다. 배터리에 플러스 마이너스를 연결후, 릴레이 다리 가로 세로 짝으로 되어있는것을 접촉시켜서 딸깍 소리가 나는지 확인한다. 이런경우 시스널스위치는 정상이다. 만약 아무소리가 없으면 고장이다. 그리고 나머지 마주보는 터미널 저항(혹 삐 소음)이 측정되면 로드 스위치도 정상이다.
차량에는 보통 12V사용
하지만 테스팅용으로는 9V 도 좋다. 9V건전지를 자동차 배터리대신 전원공급장치로 사용하는것이다.
릴레이 작동원리
릴레이는 사실상 두개의 스위치이다. 하나 스위치를 켜면 다른 스위치가 켜지는 원리이다. 미세전류스위치 (시그널)를 조절하여 고 암페어스위치(로드) 를 조절할수 있다.
고장체크 방법
2가지 스위치 가 둘 다 정상이어야 한다. 즉, 시그널 스위치도 로드 스위치도 둘 다 정상이어야 한다.
릴레이 점검 준비물
9V 네모난 배터리 와 디지털멀티미터 와 악어클립 을 준비한다.
1) 시그널 스위치
단자에 전원공급시 스위치 되는지 체크한다. 소리가 딸깍 난다.아무소리 없으면 고장이다.
2) 로드 스위치
시그널 스위치가 켜질때 로드 스위치도 켜져아 한다. 전기가 통하는지 테스트라이트, 저항, 전압, 전류 테스팅 등을 해서 확인가능하다.
