Q. 통신장애 라는 경고메시지가 있어 스캔해보니 캔 통신망 에러코드가 있습니다. 캔 통신이 정상인지 아닌지 통신선 파형으로 알 수 있다고 하는데 어떻게 알 수 있을까요?
تاريخ الإنشاء: يوليو 24, 2024, 10:05 ص (1)

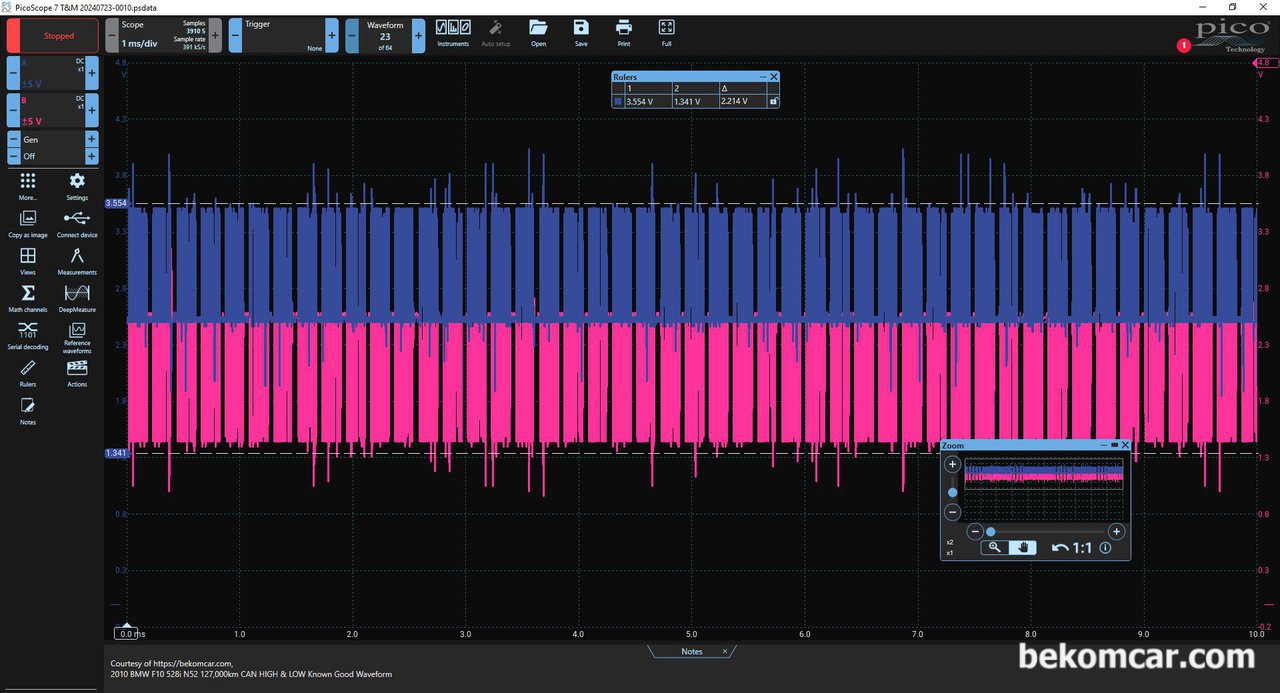

최근 차량의 주요모듈 제어방식은 다양한 통신프로토콜을 사용한다. 그중에 대표적인 CAN 통신은 CAN High & Low 이다. OBD2의 경우 (가능하면) #6번핀이 CAN Hight선이고 #14번핀이 CAN Low 선이다. 그리고 #5번핀은 채시 그라운드 그리도 #16번핀은 시스템파워 이다. 2.50V를 기준으로 위 아래로 대칭으로 끊김없이 네모난 모양 (Square wave) 파형이 측정되면 정상으로 판단한다.

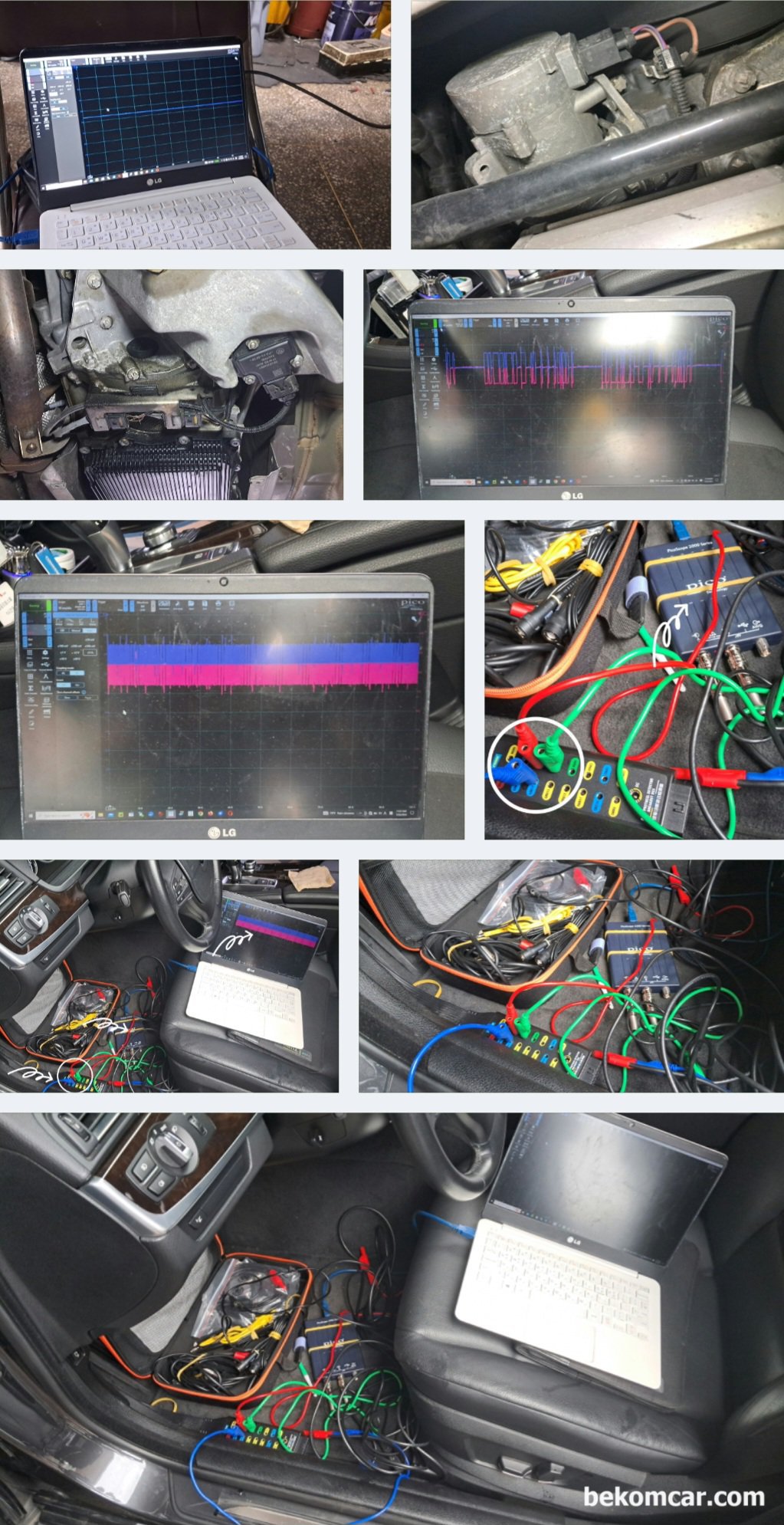

베콤카에서 CAN통신장애 고장코드를 점검하는 과정이다. 구체적으로는 LIN BUS 장애이며 고장코드가 약 20개 정도가 스캔된다. 그래서 CAN High, CAN Low, LIN BUS등 전체적인 통신망을 점검한다. 점검차량은 BMW F10 528i 가솔린 차량이다.

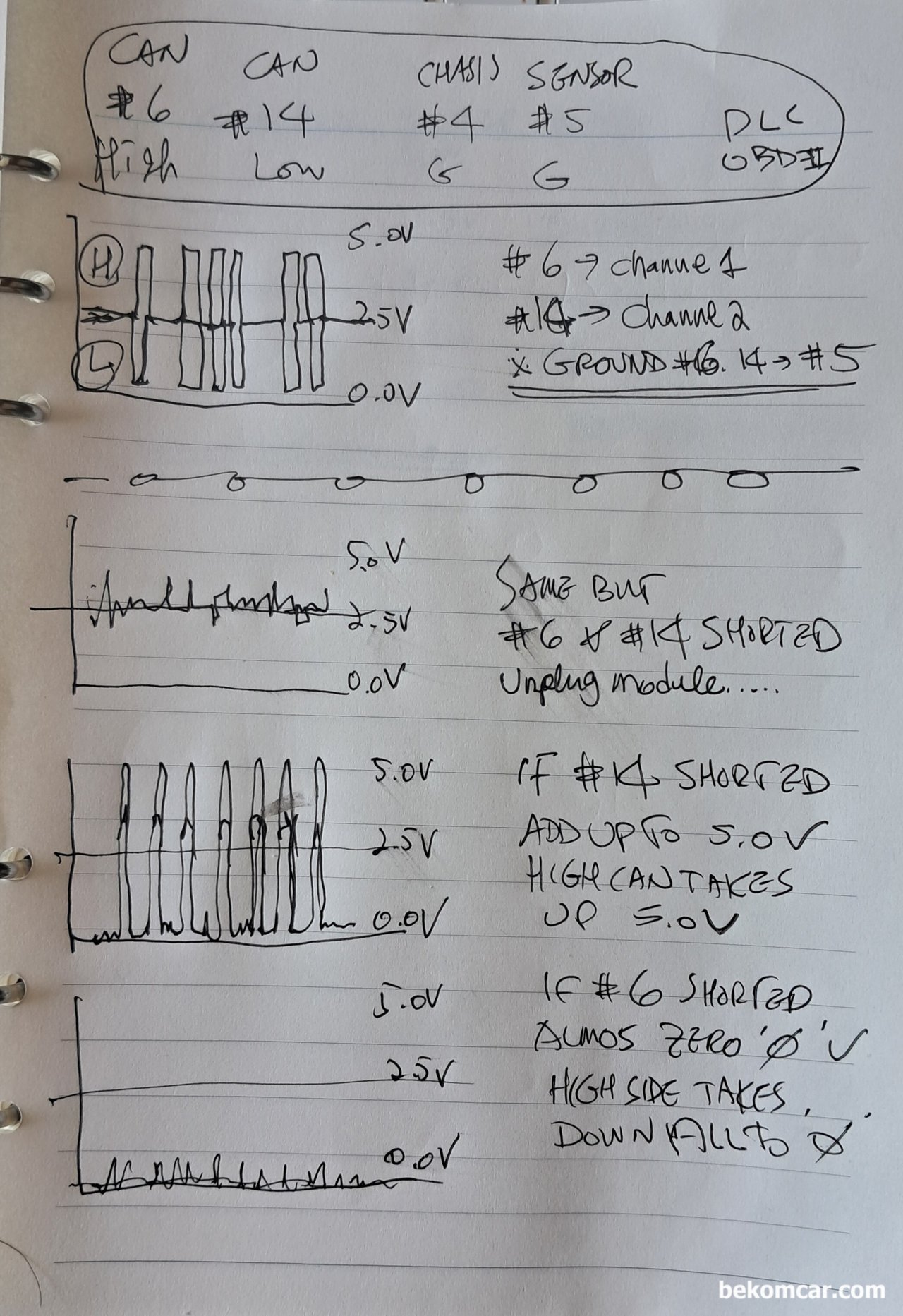

CAN 통신장애는 크게 몇가지로 구분된다. CAN통신 장애 진단시 필요한 고장유형을 정리해놓은것이다. CAN High & CAN Low가 단락된경우, CAN High가 단락된경우, CAN Low 가 단락된경우 가 대표적이다. 베콤카는 중고차구매전 점검시, SLA 서비스레벨이 따라서 진단기 정밀점검 결과 필요시 CAN통신 파형분석까지 서비스를 제공한다.
