Q. 차량통신장애 고장코드가 있어서 점검하는데 LIN BUS 통신쪽에 고장이라고 하는데 LIN BUS통신이 무엇인가요?

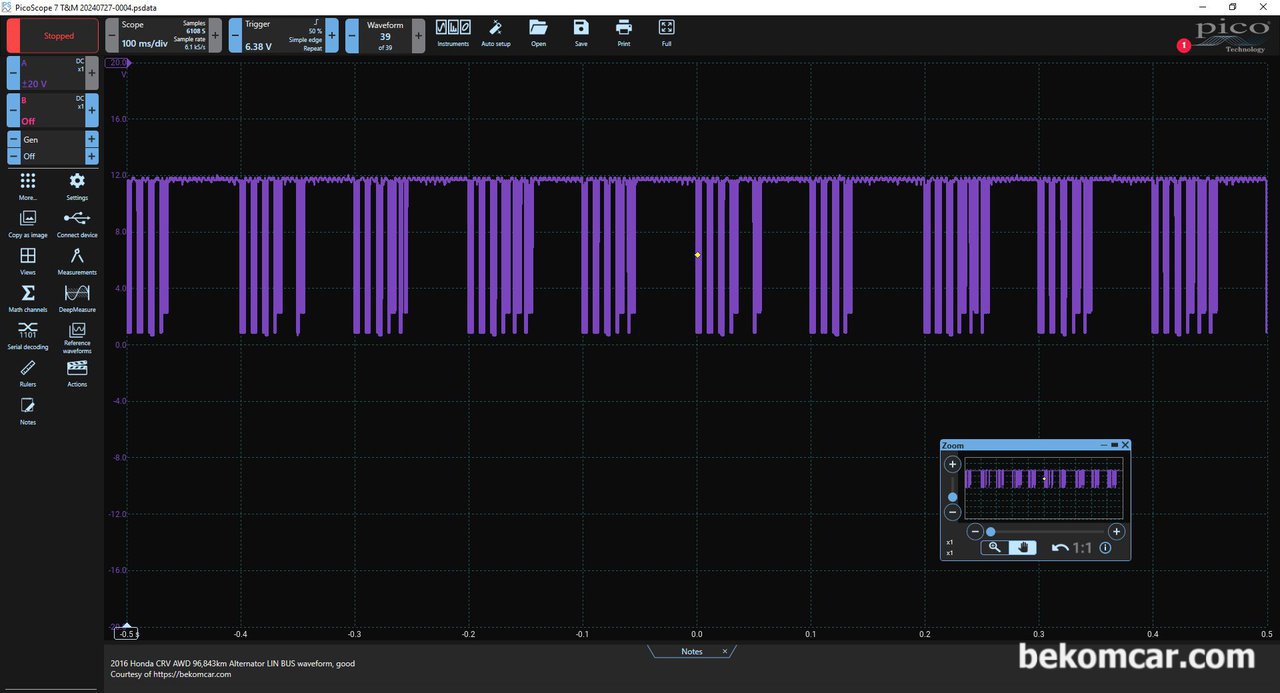

LIN BUS통신의 전형적인 파형이다. 보통 0.00V ~ 12.00V 사이의 0 과 1 바이너리 형태로 네모난 모양 (Square) 파형을 보여주는것이 정상이다. 베콤카 중고차구입전 점검한 혼다 CRV 4.5세대의 알터네이터 LIN 버스 상태를 점검하였다. 정상상태이다.

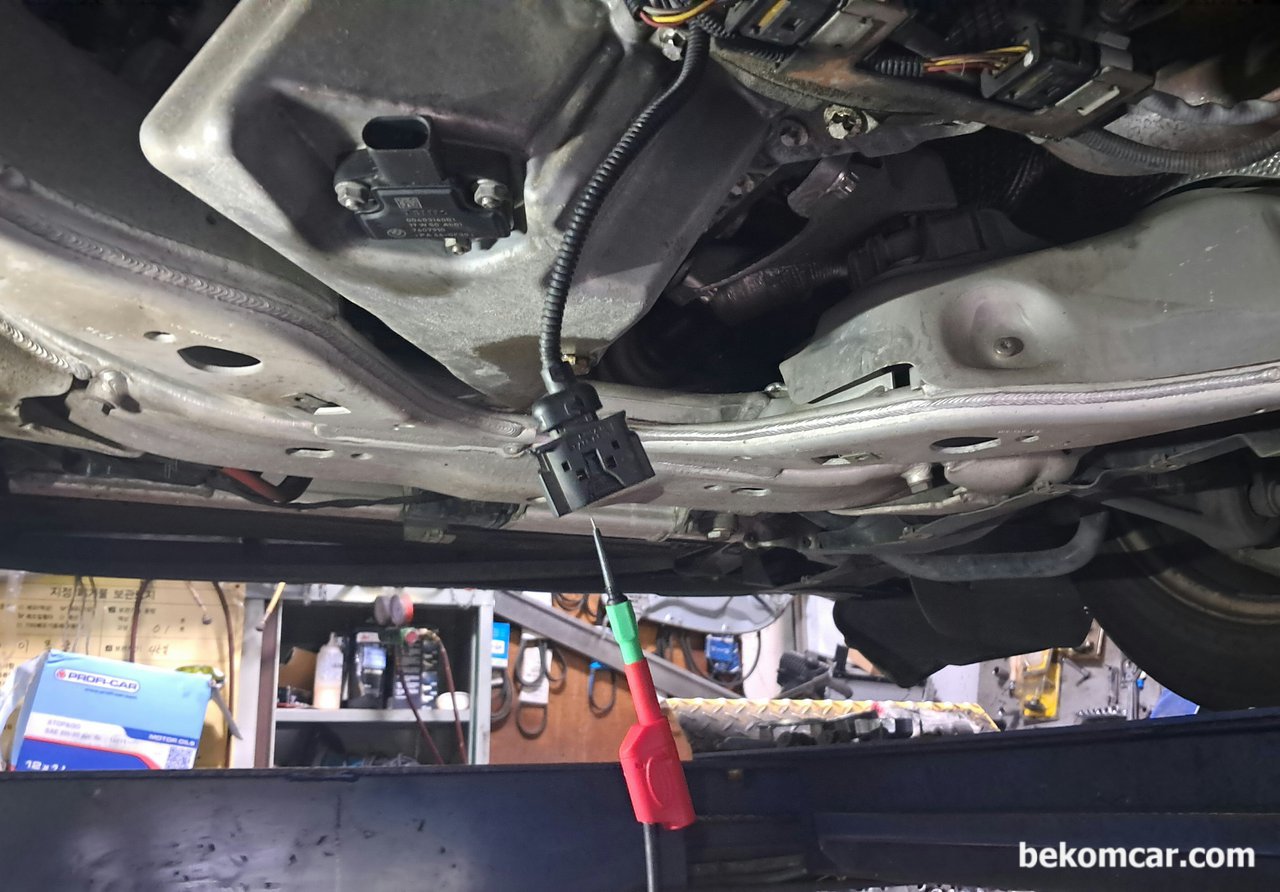

베콤카에서 BMW F10 엔진오일레벨 센서 LIN BUS 통신장애 고장을 진단하고 있다. 진단차량은 BMW F10 528i 이다. F10 528i의경우 LIN BUS 통신에 알터네이터, 배터리IBS, 엔진오일컨디션센서, 그리고 물펌프가 연결되어 있다.

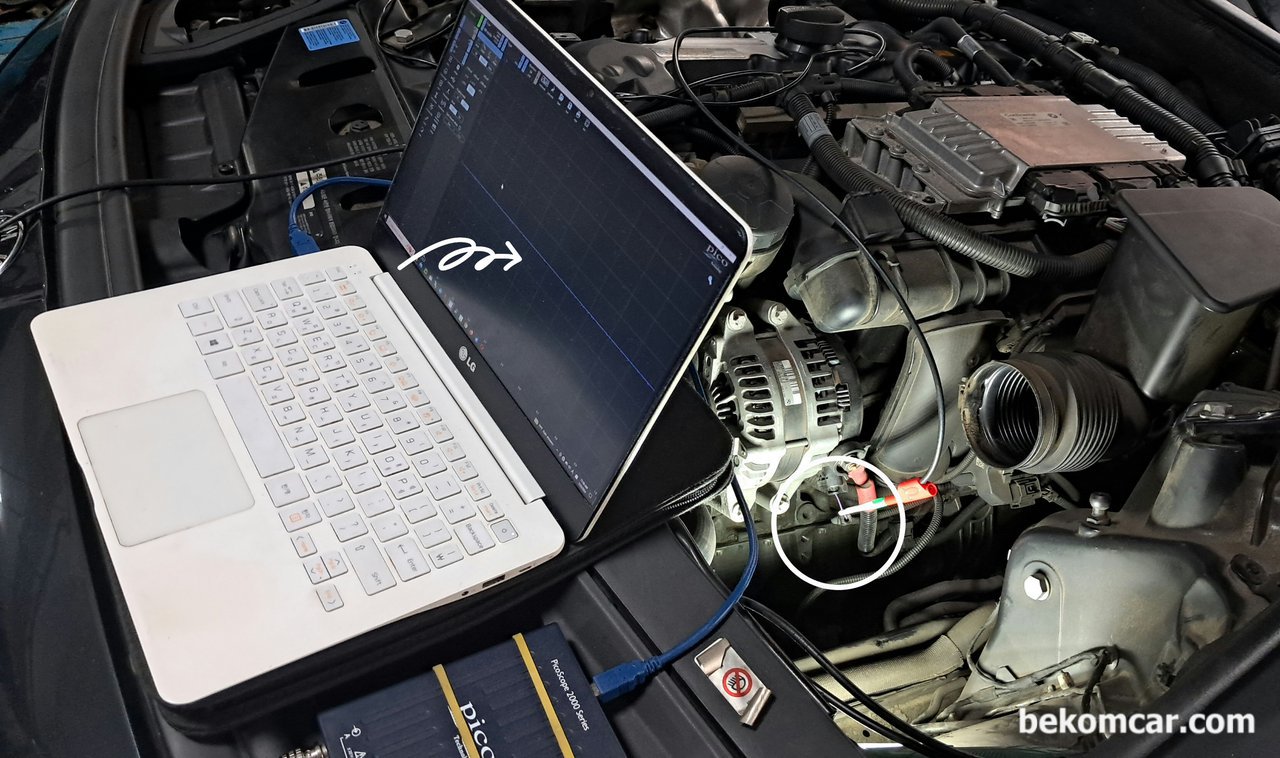

베콤카에서 BMW F10 알터네이터 LIN BUS 통신장애 고장을 진단하고 있다. LIN BUS 통신장애 진단은 오실로스코프 장비가 있어야 하고, 고장진단 방법이 기존 정비하는 방식과는 많이 차이가 있다. 이번 베콤카 F10 LIN BUS 통신장애 진단결과는 DME 내부의 LIN BUS 송수신 칩의 고장이었다. LIN BUS 송수신 칩 만 교환하여 정비를 마무리 하였다.
널리 사용되는 필립스 (NXP) LIN BUS 송수신 칩 이다. BMW F10 528i DME에도 사용되고 있는 칩이다.
LIN BUS 통신이란
LIN BUS (Local Interconnect Network Binary Unit System) 로 다양한 기기를 저속통신으로 제어하는 통신프로토콜이다. 차량내의 통신망 (CAN, Controller Area Network) 중 하나로, 저속통신으로 충분히 제어가 가능한 장비들을 제어하는데 사용한다. 최대속도가 19Kbits/s 이내이고 다양한 제조사이 LIN BUS 송수신 칩을 사용한다. 대표적인 업체는 필립스 반도체 회사의 LIN BUS 송수신 칩이다. 굳이 비교하면 고속열차 KTX와 반대의 개념인 마을버스 같은 개념이다. 전기선은 한 가닥만 사용하고, Master Slave 형태를 지니고 있는것이 특징이다.
알터네이터 썬루프등에 사용
물론 자동차 제조사별, 차량별 다 다르다. 하지만 일반적으로는 고속통신이 필요하지 않는 썬루프 제어, 창문제어, 알터네이터 제어, 엔진오일센서, 배터리센서등 제어에 LIN BUS 통신망이 사용된다.
LIN BUS와 반대되는 통신프로토콜
대표적인 고속통신은 CAN HIGH, MOST, Ethernet, Flexray 등이 있다. 엔진제어 미션제어 ABS모듈제어등 실시간 제어가 필요한 차량제어에 사용된다.
بيئة القضية & العلامات
ملاحظات & مراجع
1. https://en.wikipedia.org/wiki/Local_Interconnect_Network
2. https://www.csselectronics.com/pages/lin-bus-protocol-intro-basics
3. https://community.nxp.com/t5/NXP-Tech-Blog/101-Local-Interconnect-Network-LIN/ba-p/1284877
4. https://dewesoft.com/blog/what-is-can-bus
