혼다 J시리즈 엔진 TDC 상사점 타이밍마크 표시점
혼다 엔진은 Interference engine으로 타이밍이 맞지않으면 벨브랑 피스톤헤드가 충돌해서 엔진데미지가 온다. 그래서 특히 더 타이밍 을 맞추는게 중요하다. 3군데 있다. 크랭크풀리, 뱅크 1과 2 캠새프트 스프로켓에 각 각 하나씩 있다. 1번 실린더 상사점을 기준으로 한다.

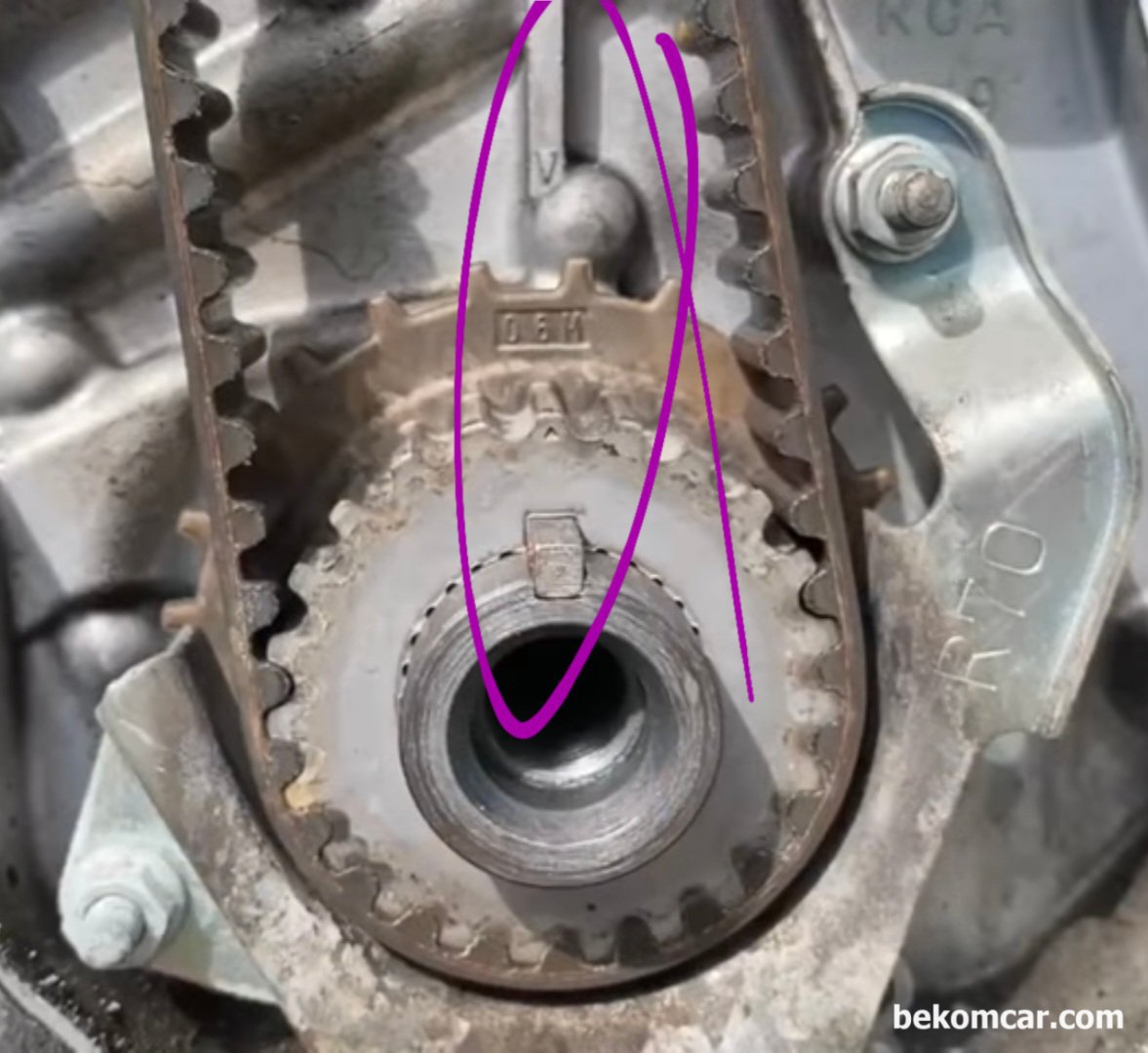

혼다 J시리즈 엔진 1번 실린더 상사점 타이밍마크 크랭크쪽 표시점

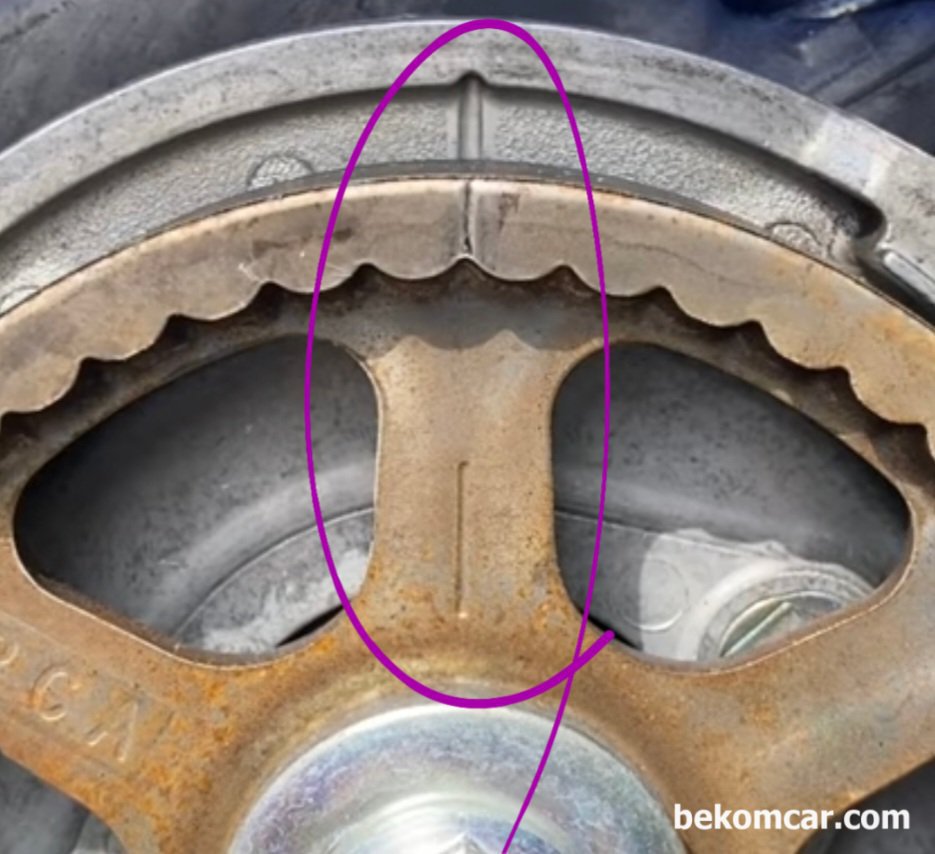

혼다 J시리즈 엔진 상사점 (TDC) 타이밍마크 뱅크2 캠새프트 스프로켓 표시점

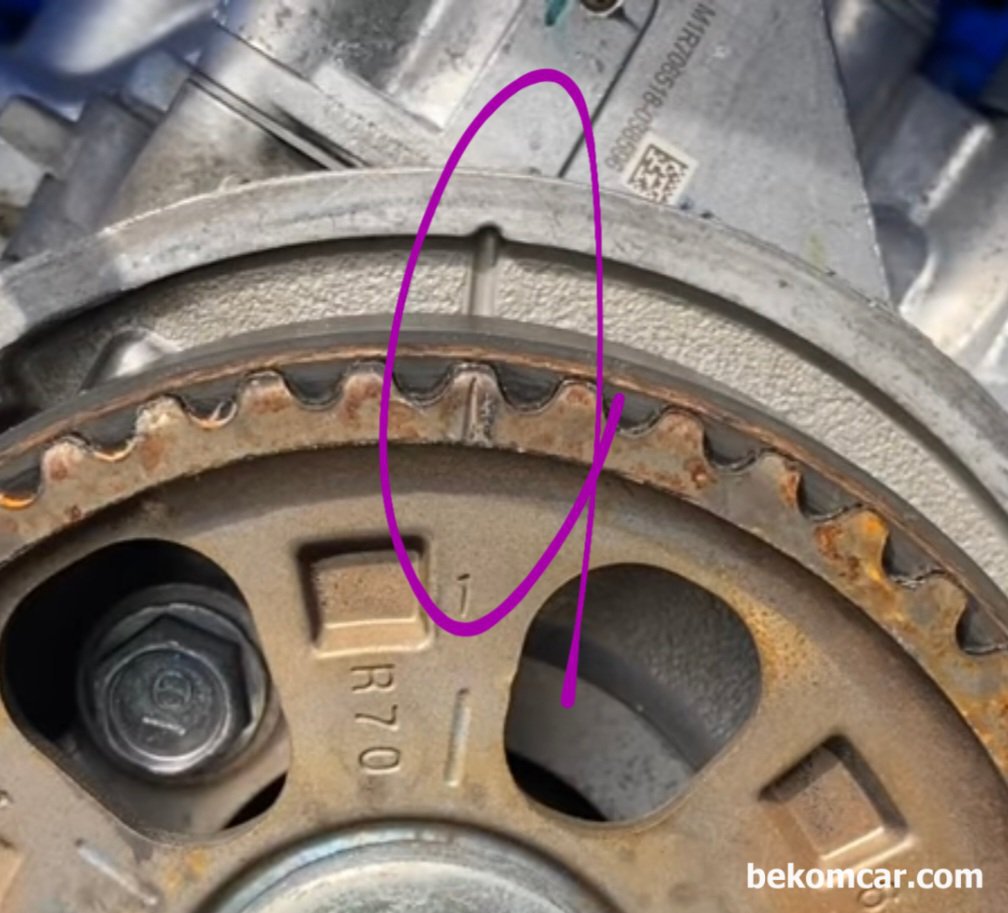

혼다 J시리즈 엔진 상사점 (TDC) 타이밍마크 뱅크 1 캠새프트 스프로켓 표시점
