혼다 어코드 9세대 2.4L 린버스 통신 파형 및 알터네이터 제어상태 점검
2013년부터 생산되는 혼다 어코드의 경우 알터네이터 제어가 케이블 방식에서 데이터통신 제어로 바뀌었다. 바로 린버스 (LIN BSD) 통신 제어이다. 모든 고장코드 진단시 가장먼저 전원공급 상태 (알터네이터 부터 시작하여) 진단은 필수이다. 어차피 모든 신호는 다 전기 신호이기 때문이다. 혼다 어코드 2.4L 9세대 차량으로 원래는 P0172 공연비 농후 고장코드 관련 진단을 한 차량이다.

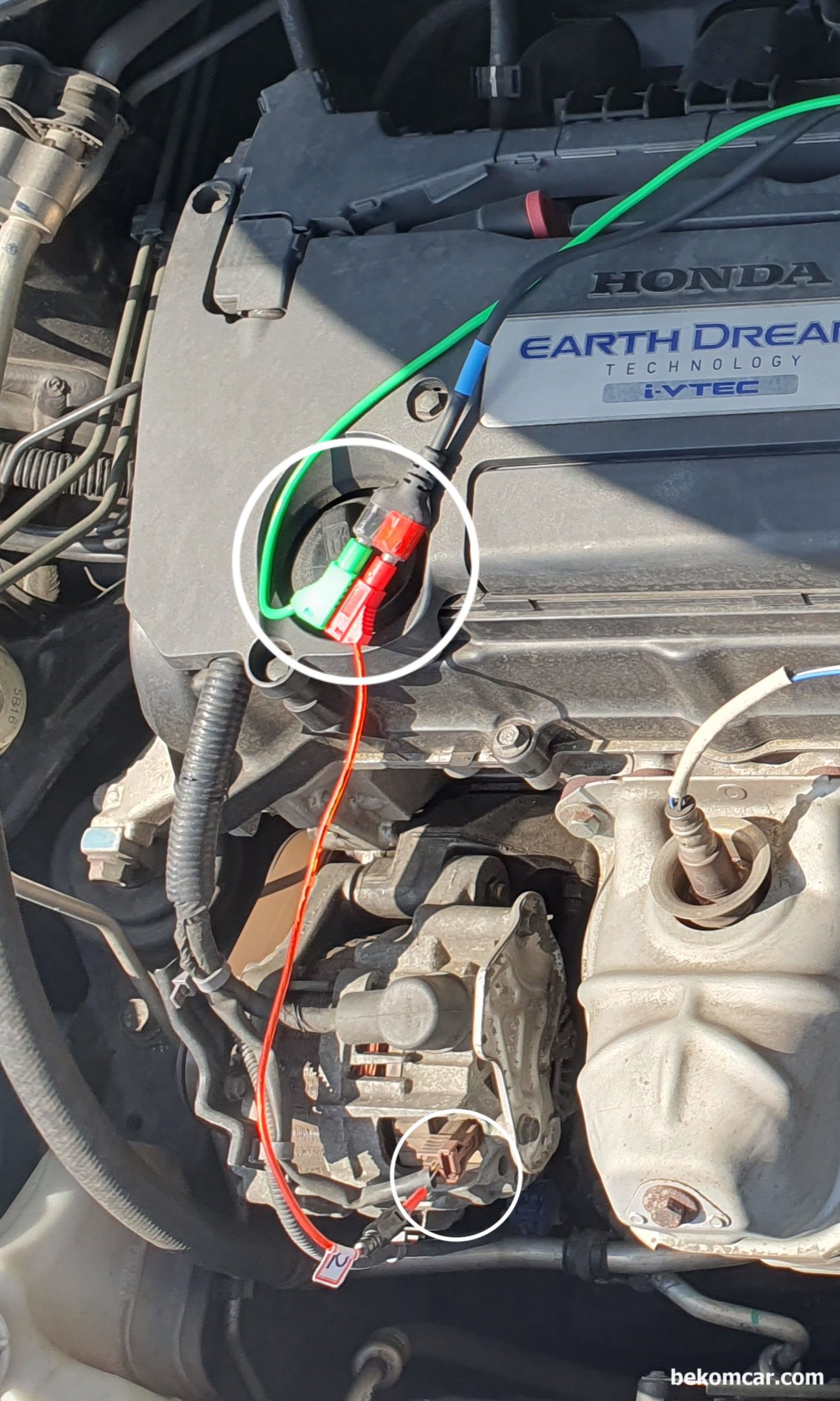

혼다 어코드 9세대 2.4L 린버스 통신 파형 및 알터네이터 제어상태 점검 기록이다. 알터네이터에 1개의 LIN BUS 통신제어 선이 있다. 여기에서 탐침하고 배터리 마이너스에 그라운드 시키고 파형을 측정한다. 0.0V ~ 12.0V 네모파형 (Square digital wave) 이 측정된다. 제어상태는 정상이다.

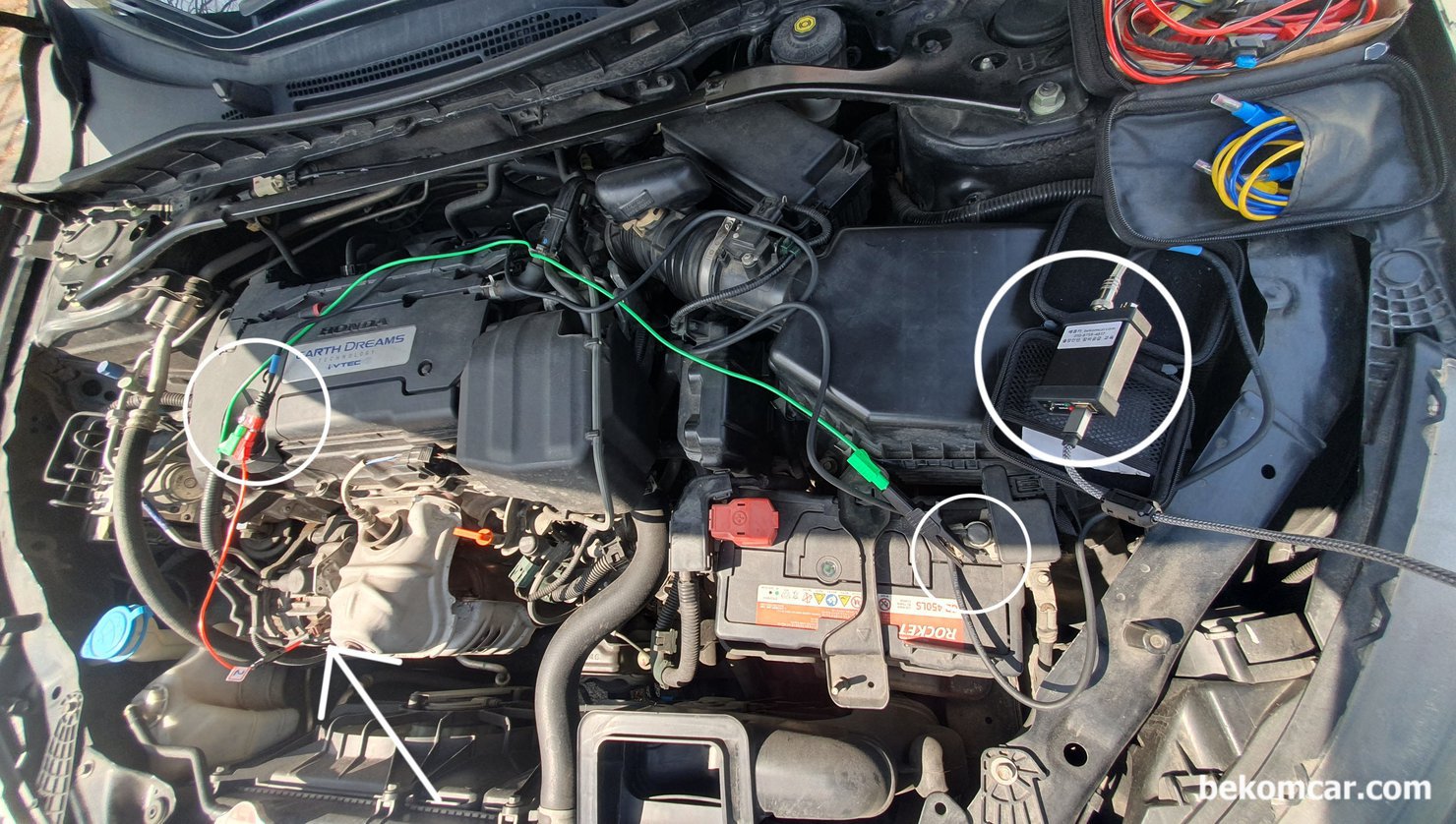

혼다 어코드 9세대 2.4L 린버스 통신 파형 및 알터네이터 제어상태 점검 기록이다. 오실로스코프 (HS512Max) 와 ROTKEE BNC 케이블 사용했다. 알터네이터 제어선 1개가 있고 여기에 탐침하고 배터리 마이너스에 접지를 해 준다. 꼭 접지하여야 파형이 노이즈 없이 제대로 측정된다.

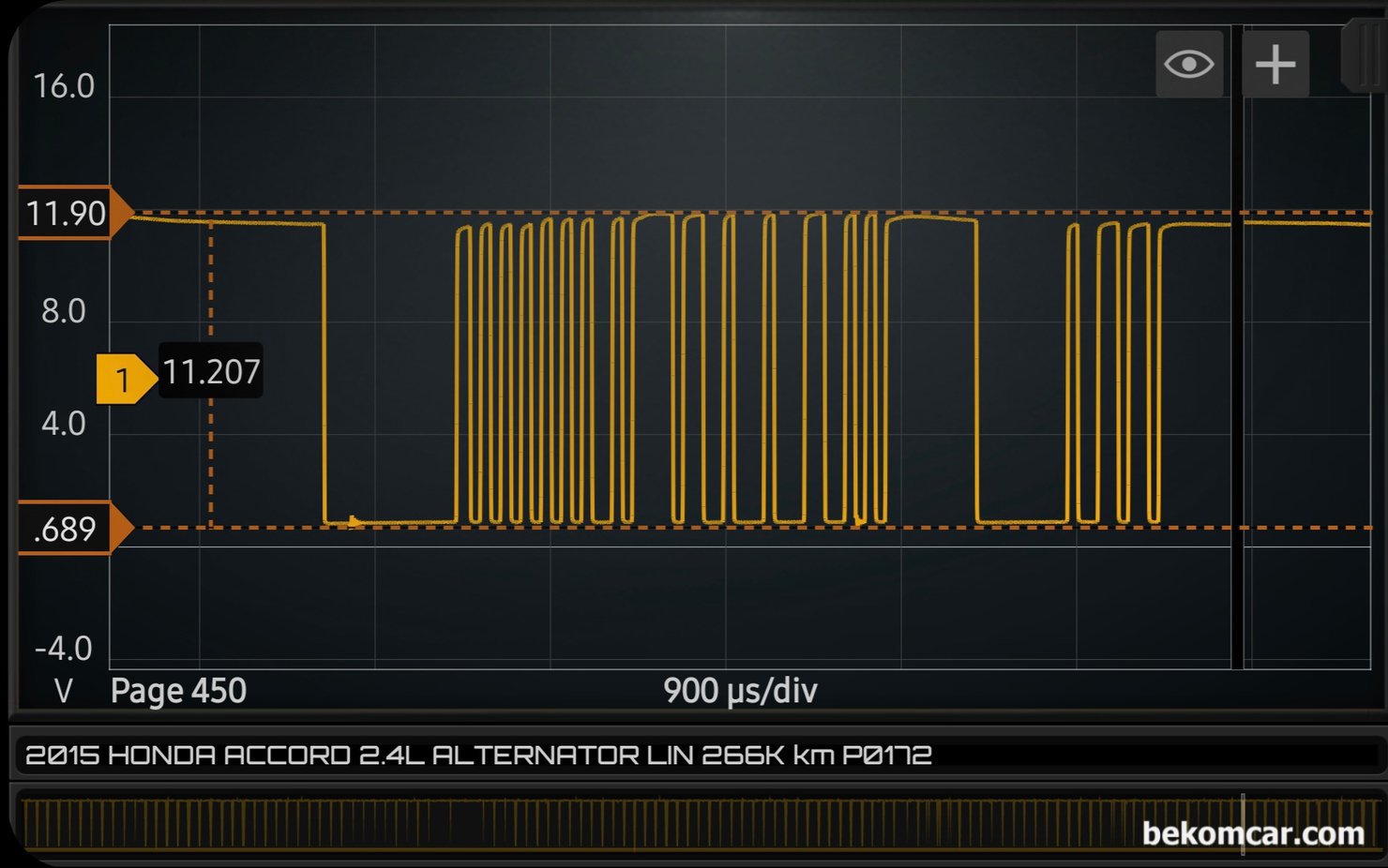

혼다 어코드 9세대 2.4L 린버스 통신 파형 및 알터네이터 제어상태 점검 LIN통신 파형이다. 매우 정상적인 린버스 통신 파형이다. 0V에서 12V 까지의 네모파형 이다. 혼다 어코드의 경우 9세대 (2013년) 부터 알터네이터 제어가 린버스 통신으로 변경되었다.
