차량전기 진단필수 도구, Amp Clamp 과 ECM 시뮬레이션
일반 릴레이이 에서 Control 핀이 없고 Load 핀만 있고, Rocker Switch와 전류측정을 위한 Wire가 있는 특수 릴레이이다. 블오우어모터, 팬모터, 연료펌프 등 각종 모터나 헤드램프 등 고장시 릴레이를 통하여 상당부분 고장부위를 매우 직관적이면서 동시에 과학적으로 진단할수 있다. 바로 수작업으로 ECM 시뮬레이션을 하는것이다. 내가 ECM처럼 상황을 제어해보면 어느쪽에 이슈가 있는지 알 수 있다는것이다.

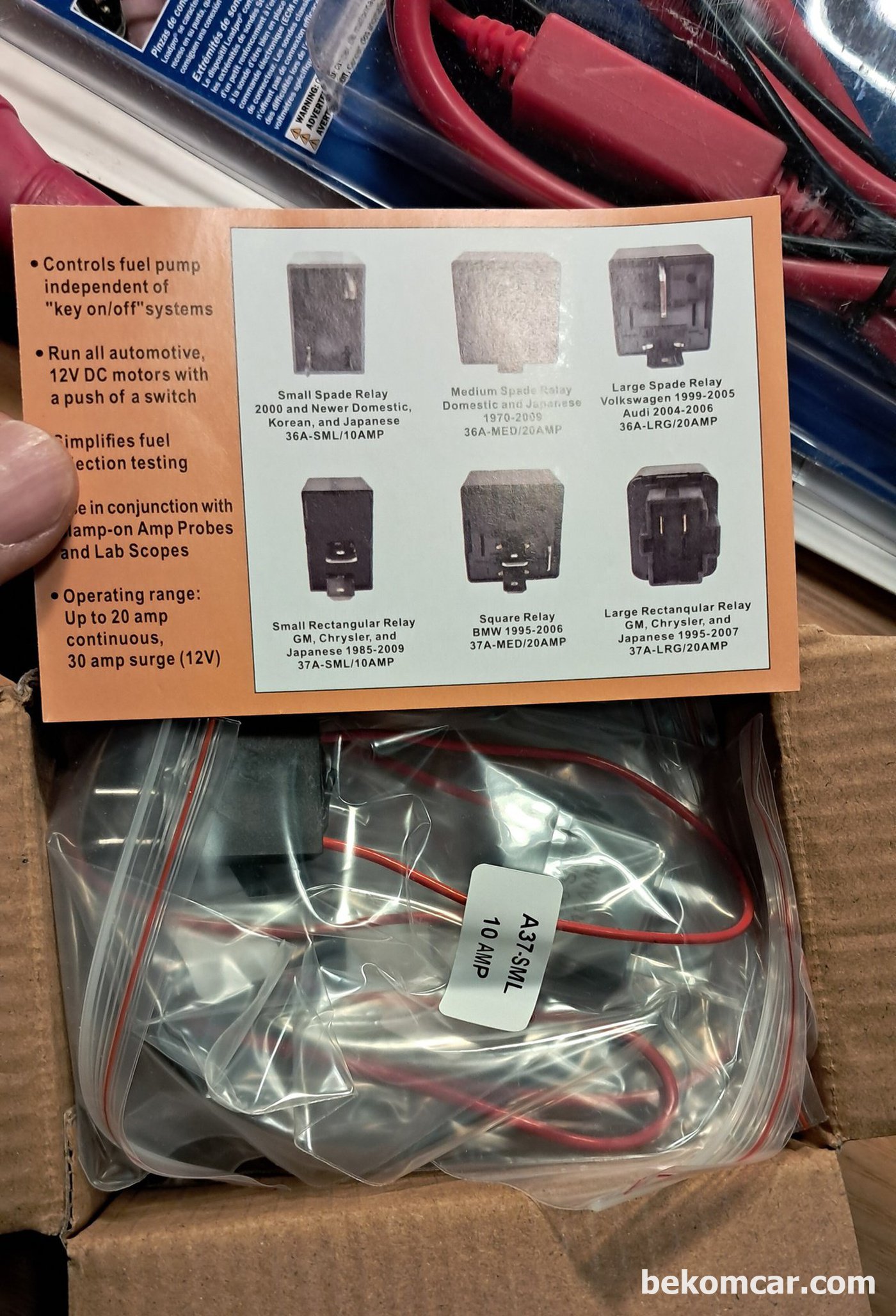

차량전기 진단필수 도구, Amp Clamp 과 ECM 시뮬레이션 에 필요한 특수제작한 릴레이 세트이다. 한국, 일본, 미국 및 유럽등 대다수 차량에 사용이 가능한 릴레이 세트이다.
하나의 릴레이 바이패스를 자세한 살펴본다. 기존 릴레이 에 비하여 Control Side 핀이 없다. 대신에 Load Side 핀만 존재한다. 그리고 Rocker Switch가 있다. 이 Rocker Switch로 ON & OFF를 할 수 있다. 바로 ECM의 Command 시뮬레이션이 가능한것이다. 그리고 추가로 Wire가 있다. 이것은 오실로스코프 혹 Amp Clamp를 이용하여 해당 전기장치(연료펌프, 팬모터, 헤드램프 등)가 사용하는 전류 (Current)를 측정하기 위해서이다. 다음에 세부적인 전류파형을 분석하면 돌아가는 모터의 RPM과 브러시와 커뮤테이터 접촉 상태까지 다 파악이 가능하다. 휴즈 및 릴레이디 바이패스 공구는 단순하면서도 차량 진단에 없어서는 안되는 필수도구이다.

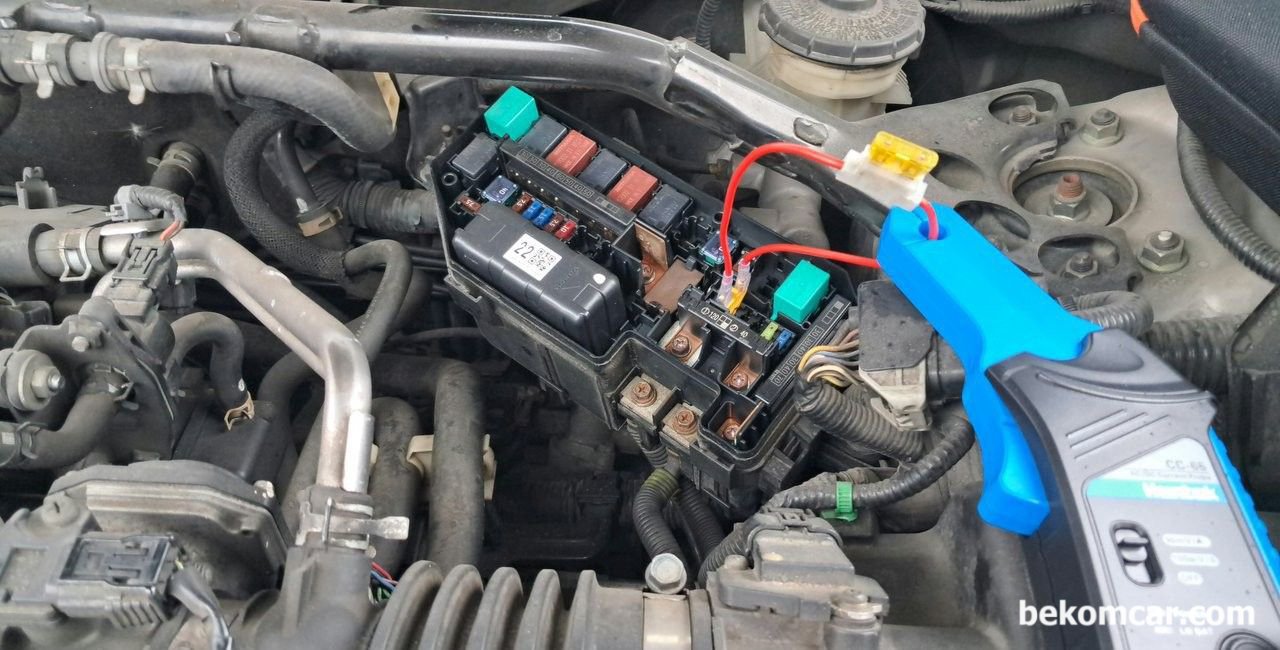

실제 활용하는 사례이다. 기존 릴레이를 빼고 그자리에 릴레이 바이패스를 넣는다. 로커스위치로 ECM Command 시뮬레이션이 가능하고 Amp Loop으로 사용하는 전류를 측정하여 파형 분석하는것이다. 놀랄정도록 과학적이고 정확하게 분석 진단이 가능하다. 분석차량은 혼다 어코드이다.
로드사이드 핀만 있고 로커스위치와 Amp Clamp사용하게 와이어가 있다.
릴레이 바이패스 키트로 6개 릴레이로 구성되어 있다.
릴레이 바이패스 키트로 6개 릴레이로 구성되어 있다.
