ECU등 수리할때 칩 저항등은 너무 작아서 보이지도 않아, 포드익스 V6 3.5L ECU 사례
점화코일 불량으로 인하여 엔진 컴퓨터 ECU가 고장난 포드자동차 익스플로러 3.5L V6 차량이다. 작업할 칩 들이 너무 작아서 돋보기를 사용한다. 어떨때는 돋보기도 충분하지 않아서 현미경 같은 장비를 사용한다. PCB SMD 작업에 사용하는 현미경을 통하여 PCB를 보니 이제야 어느정도 칩 들이 보인다. 이런것을 이식하거나 작업해야 하는데 쉬운것이 아닌것 확실하다.

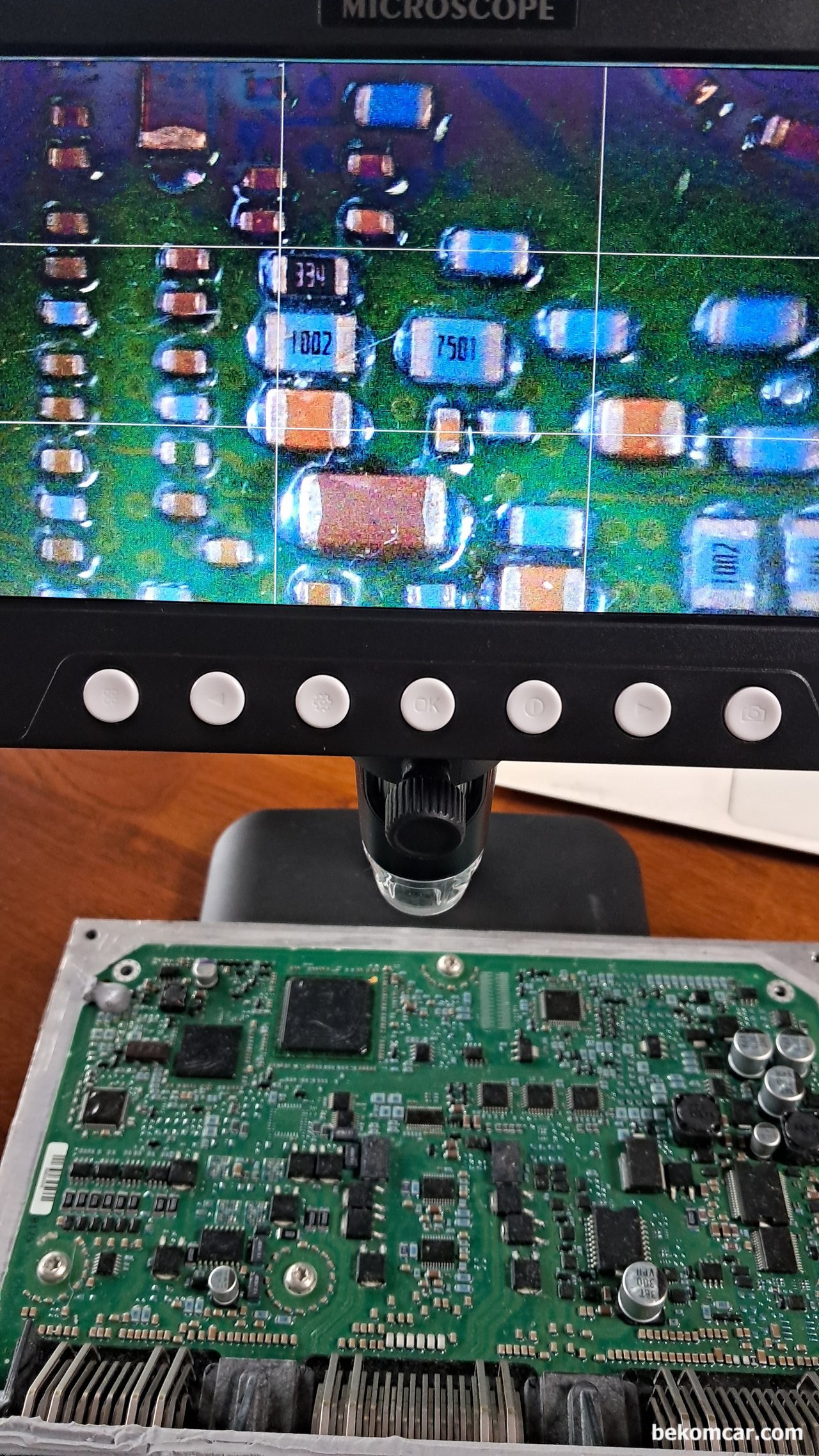

PCB SMD 작업에 사용하는 현미경을 통하여 PCB를 보니 이제야 어느정도 칩 들이 보인다. 11시방향에 있는 칩 2개는 실제로 보면 정말 작다.

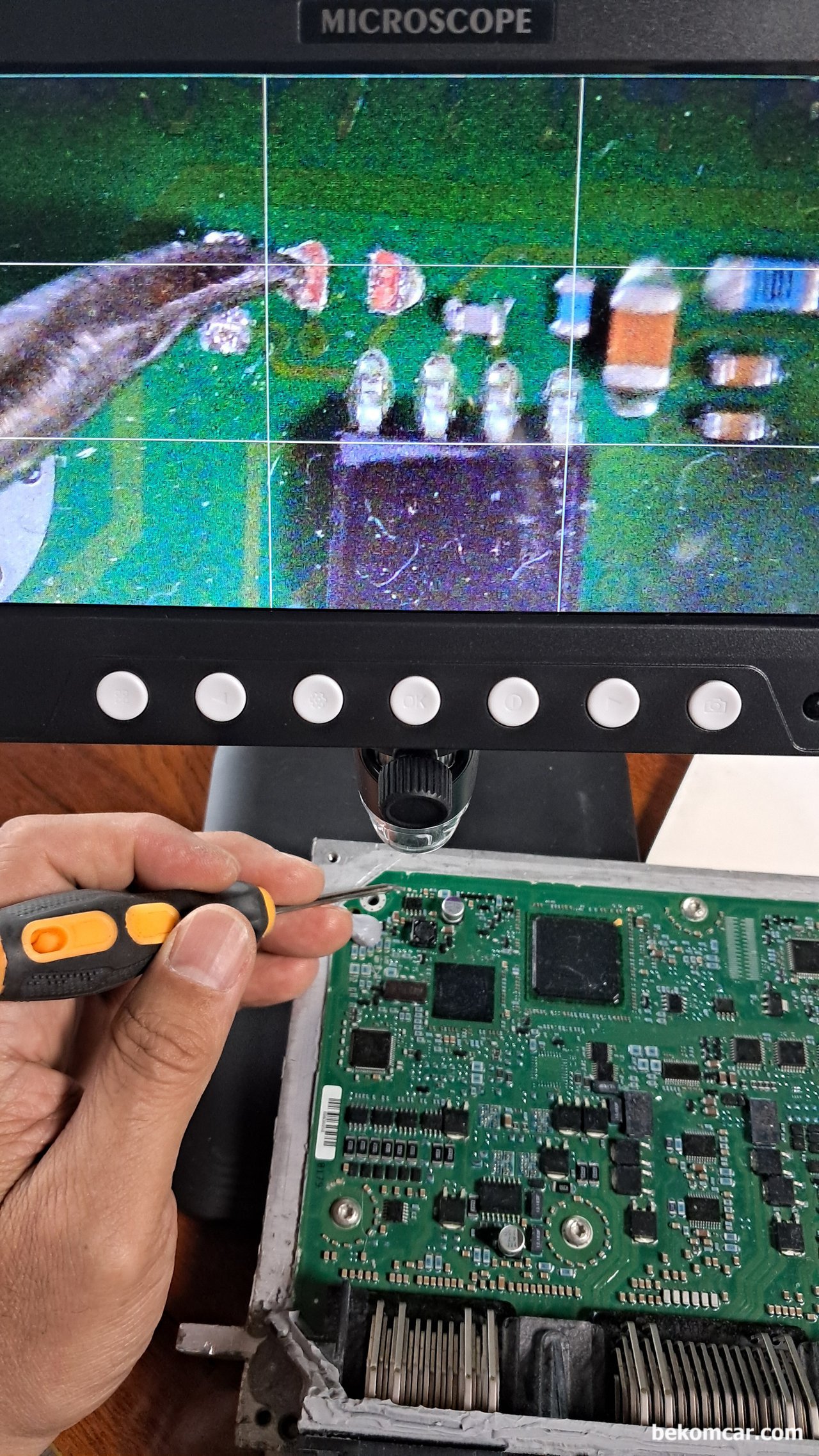

또 다른 곳에 있는 칩 저항들이다. 정말 작지만 그래도 현미경으로 보니 어느정도 납 땜 상태 파악이 되나. 하나는 자세히 보니 납 땜이 조금 부실한것 같기도 하다. 이 ECU는 포드 익스플로러 V6 3.5L 차량의 것이다.
이 부분은 칩 저항이 손상이 된것이다. SMD 용 칩 저항을 작업해준다. 그나마 현미경이 있어서 어느정도 작업부위 상태를 확인가능하다. ECU는 포드 자동차 익스플로러 차량의 것이다.

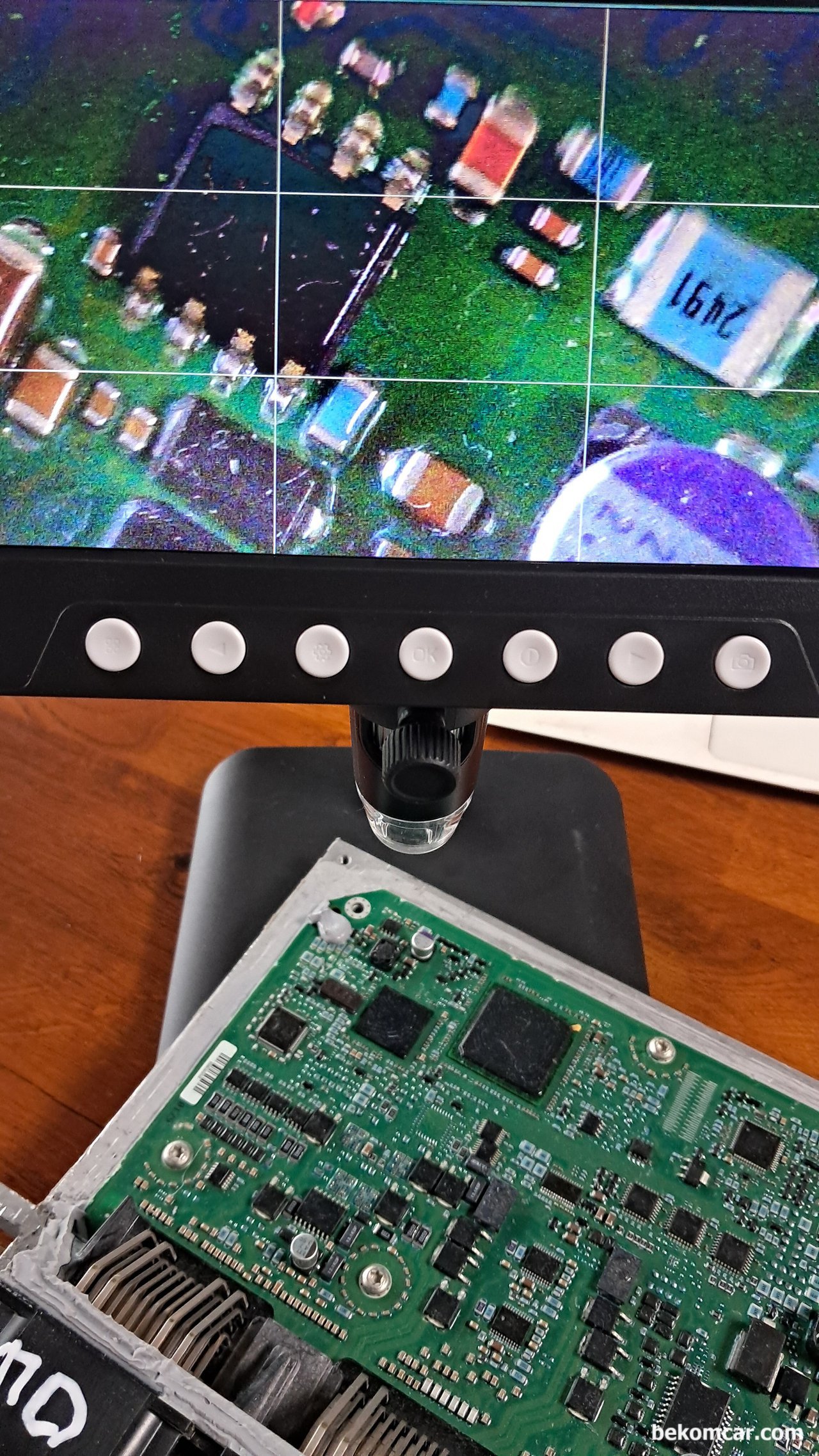

ECU는 포드 자동차 익스플로러 차량의 것이다. 아주 작은 SMD 타입의 칩 들을 확인할 수 있다. 이렇게 작은 칩 들은 작업이 쉽지 않다. Hot Air Solder 장비등을 함께 적절히 사용해서 작업한다.

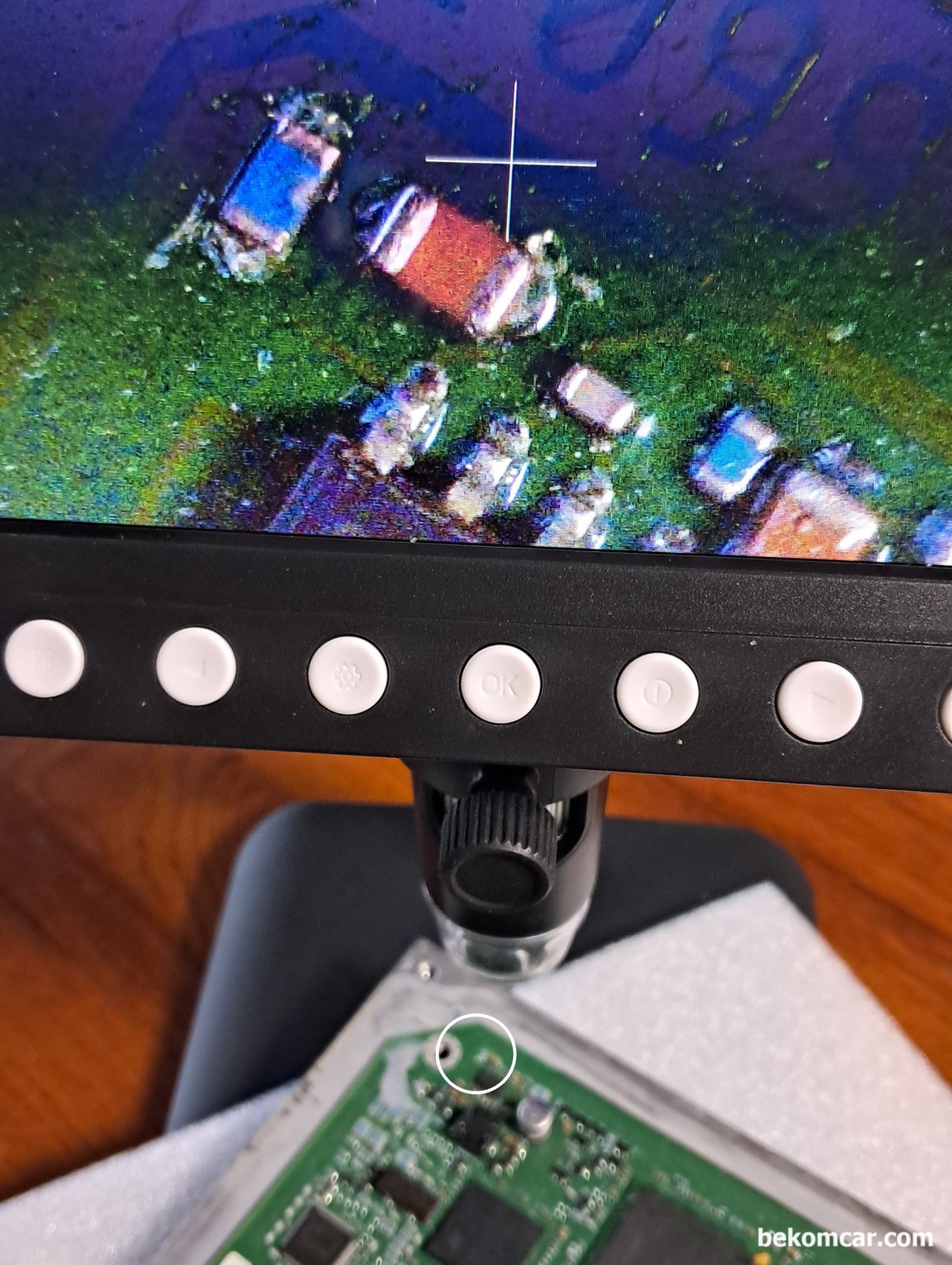

8핀 칩 이 상대적으로 커 보인다. 사실은 이 8핀 칩 도 상당히 작은 편이다. 포드익스 차량의 점화코일 단락으로 인한 고장 과정중에서 ECU PCB 보드를 진단해본다.

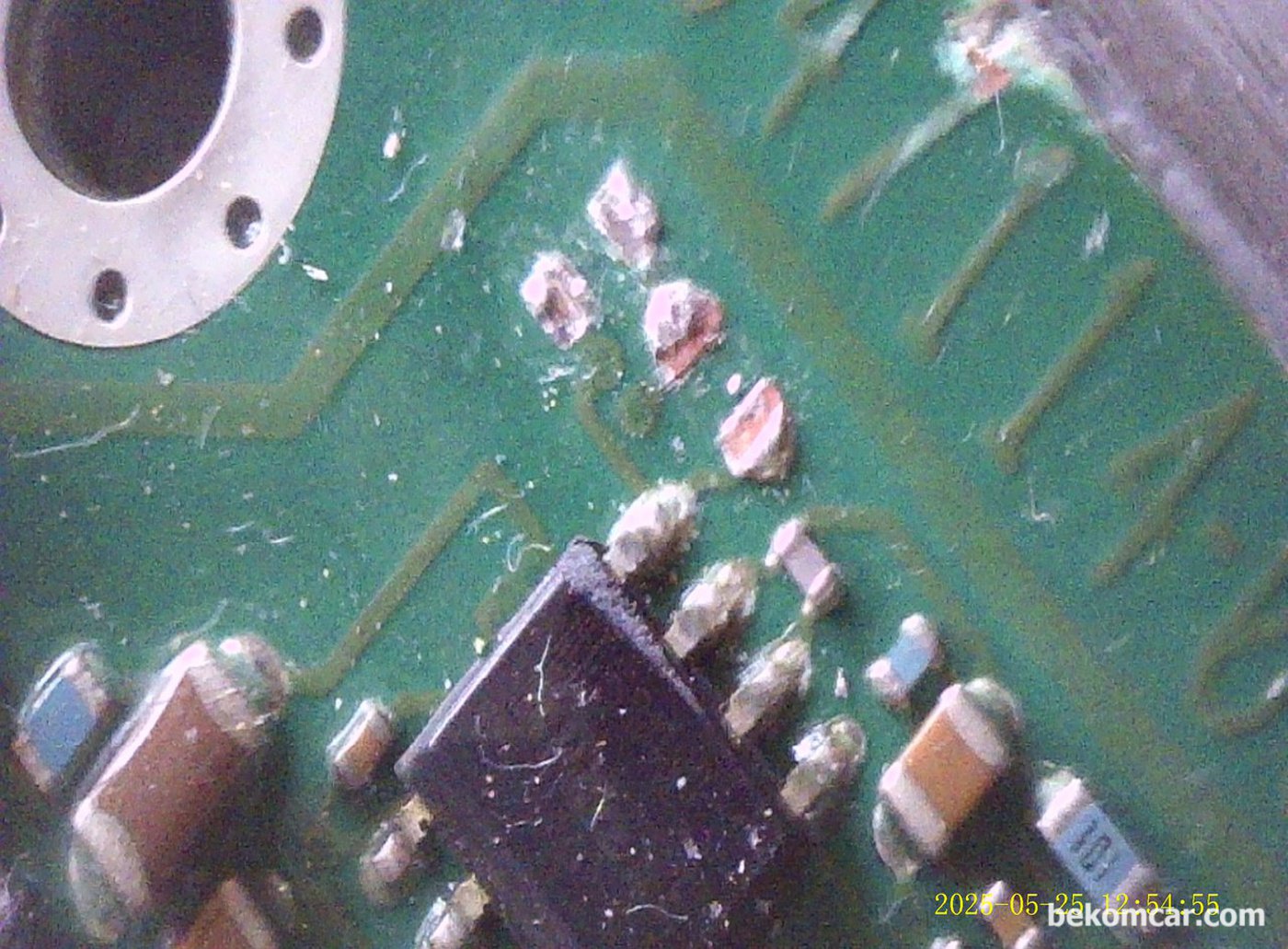

현미경으로 살펴보는 아주 작은 세라믹 케페시터 위치이다. 손상된 흔적이 보인다.

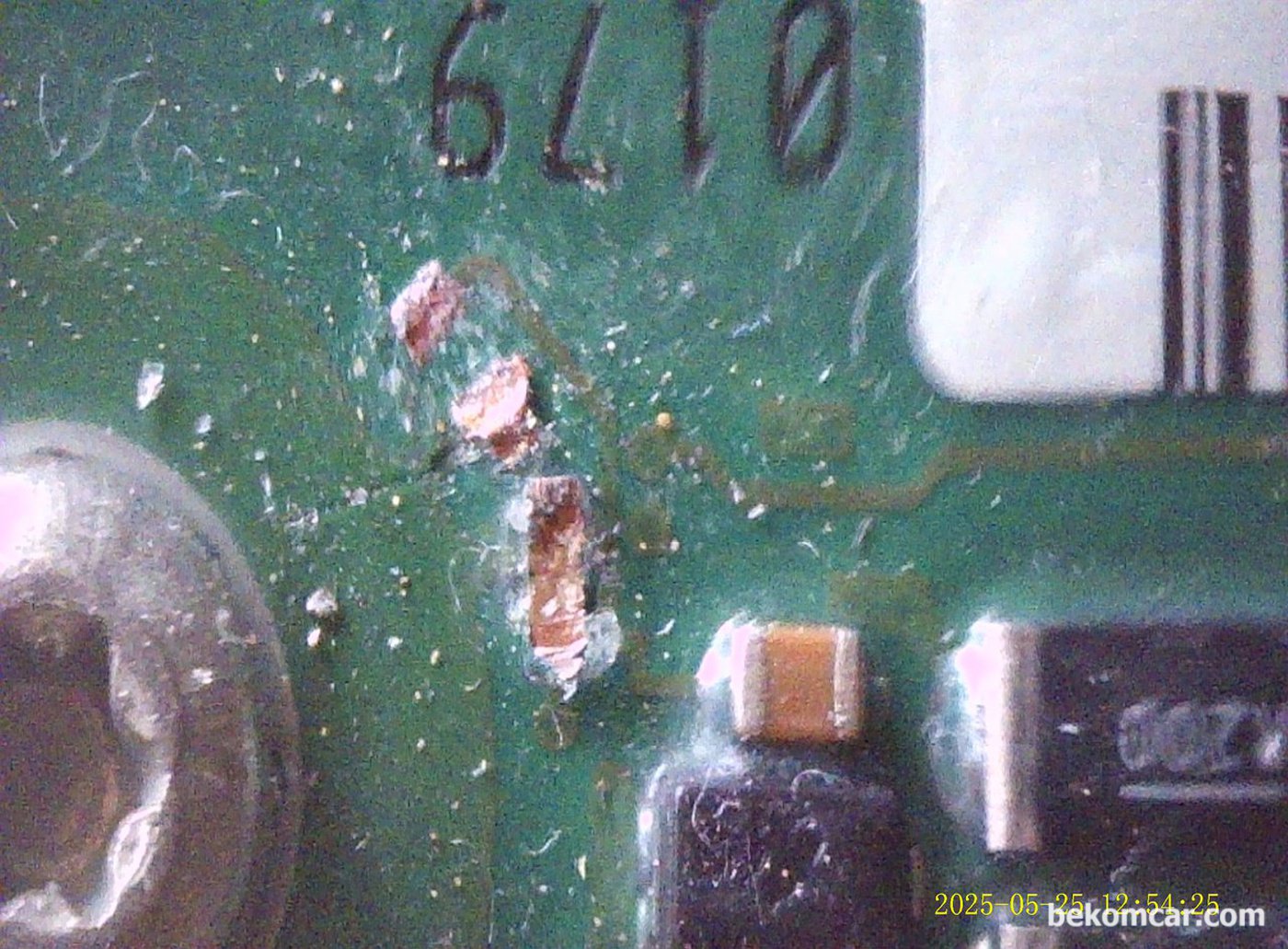

현미경으로 살펴보는 아주 작은 세라믹 케페시터 위치이다. 손상된 흔적이 보인다.
