휴대용 오실로스코프 채널간 그라운드 확인, 그라운드 공유하는 회로 확인
오실로스코프 사용시 각 채널당 독자적인 그라운드 전원을 가지고 있는 회로가 있다. 그리도 그라운드 전원을 공통으로 사용하는 스코프도 있다. 휴대용 피코소트프 2204A 스코프는 그라운드 전원을 공유하는 구조이다. 따라서 하나의 채널에만 그라운딩 해 주면 나머지는 해 주지 않아도 된다는 의미가 된다. 그만큰 현장에서 스코프 사용시 편할 수 있다는 뜻 이다.

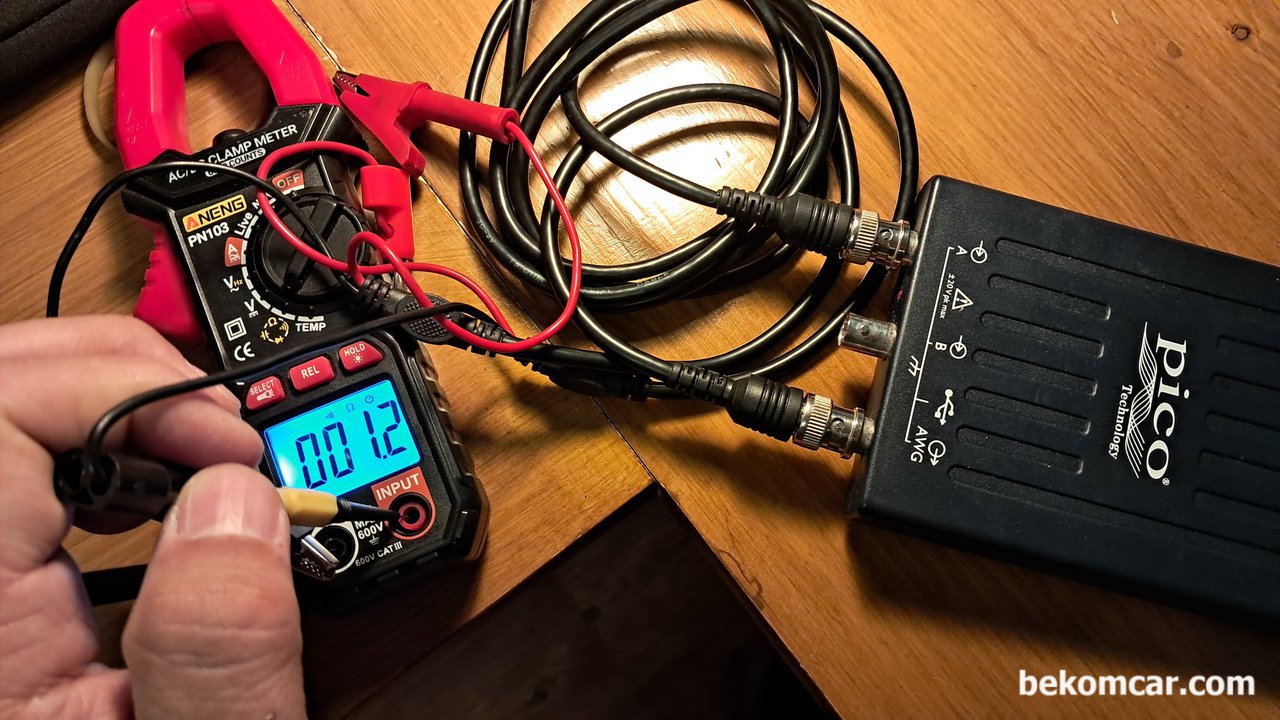

휴대용 2채널 피코스코프 2204A 이다. 채널 A, B, AWG 가 그라운드 전원을 공유하고 있는것이 확인된다. 공통 그라운드 스코프인것이다.

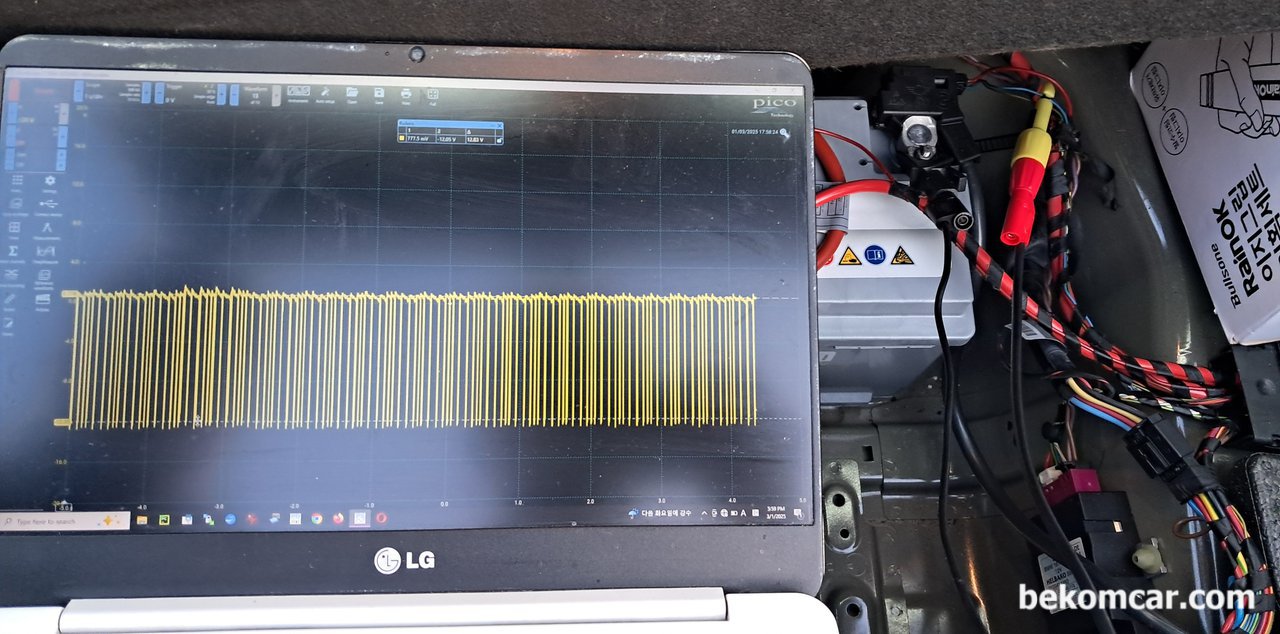

BMW 에서 린버스 통신파형을 측정하고 있다. 피코스코프 2204A를 실제로 사용하는 사례이다. 피코스코프 2204A는 2채널이다. 그래서 AWG 채널을 그라운드로 연결하면 채널 A 와 B는 별도로 그라운딩 하지 않아도 된다.
