BMW F10 528i, LIN BUS 통신장애 CD9304 오실로스코프 파형 진단
베콤카 LIN통신장애 CD9304 점검차량은 BMW F10 528i 이다. BMW F10 528i 의 경우 알터네이터. 워터펌프. 배터리, 오일컨디션센서 4개 모듈이 LIN BUS통신망에 연결되어 있다. 그래서 LIN BUS 통신장애 진단시 4개를 전부 확인해야 한다. 확인은 파워 그라운드는 기본, 추가로 LIN BUS 배선에서 LIN BUS Master가 보낸 파형을 잘 받아가고 있는지 확인해야 한다. LIN BUS는 0.0V에서 Pull Up 형태로 12.0V정도의 네모난 (Square) 파형을 보여주는것이 정상인 상태이다.
베콤카 LIN통신장애 CD9304 점검차량은 BMW F10 528i 이다. LIN BUS는 0.0V에서 Pull Up 형태로 12.0V정도의 네모난 (Square) 파형을 보여주는것이 정상인 상태이다. 베콤카에서 점검하는 BMW 528i F10의경우 LIN BUS 통신선의 전압이 거의 0.0V에서서 머물러 있고 12.0V정도록 Pull Up이 되지않고 있다.
베콤카 LIN통신장애 CD9304 점검차량은 BMW F10 528i 이다. 알터네이터 LIN BUS 통신 코넥터 에서 스코프를 이용하여 LIN BUS 통신이 정상인지 점검한다.
베콤카 LIN통신장애 점검차량은 BMW F10 528i 이다. 오일컨디션센서 LIN BUS 통신 코넥터 에서 스코프를 이용하여 LIN BUS 통신이 정상인지 점검한다.
베콤카 LIN통신장애 점검차량은 BMW F10 528i 이다. 워터펌프 LIN BUS 통신 코넥터 에서 스코프를 이용하여 LIN BUS 통신이 정상인지 점검한다.
베콤카 LIN통신장애 점검차량은 BMW F10 528i 이다. 배터리 IBS센서 LIN BUS 통신 코넥터 에서 스코프를 이용하여 LIN BUS 통신이 정상인지 점검한다.

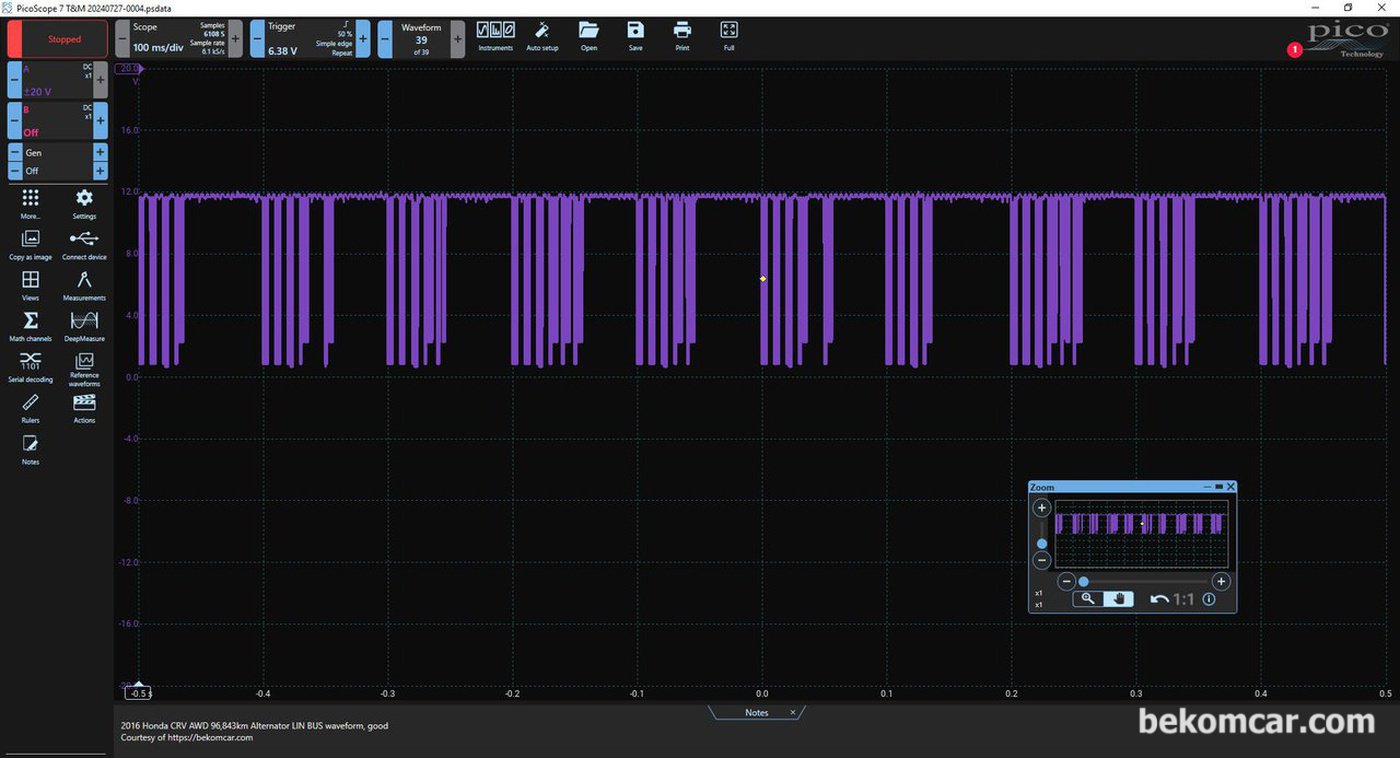

혼다 CRV 4.5세대 알더네이터 LIN BUS 데이터 통신 파형으로 정상적인 파형이다. 12V스퀘어 형태이다. 대부분 차량의 알터네이터 는 LIN BUS 에 의해 제어된다.

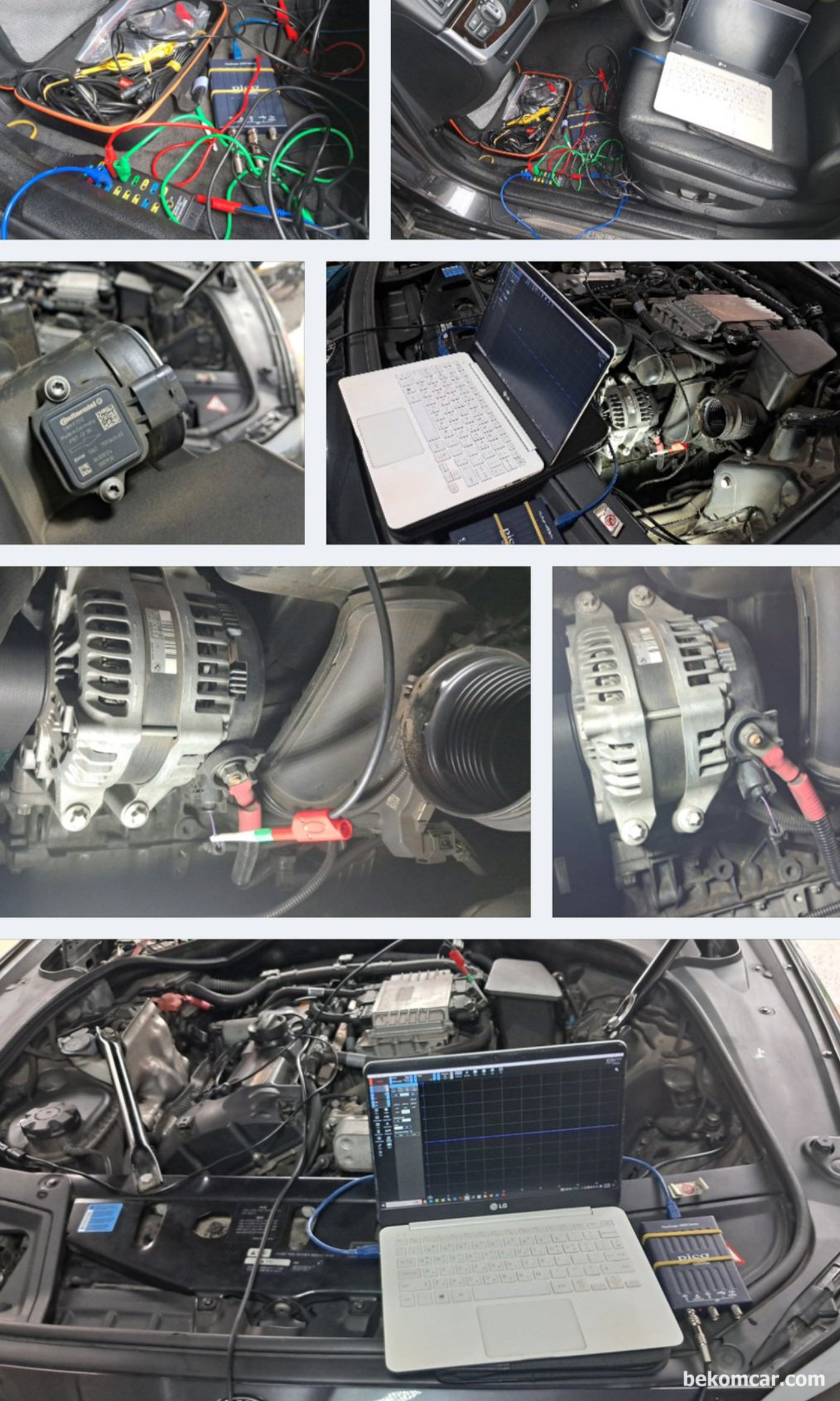

베콤카 LIN통신장애 점검차량은 BMW F10 528i 이다. 추가적인 진단과정 사진을 기록으로 남긴다.
