오실로스코프 구매가이드 - ADC 12Bit 지원여부 확인
오실로스코파형 은 전압을 Y축으로 시간을 X 축으로 표시해주는 측정장치 이다. 그리고 전압은 아날로그이고, 이 아날로그 전압을 디지털로 변환해 주어야 한다. 아날로그 를 디지털로 전환 (ADC, Analog to Digital Converter) 하는 과정에서 12Bt ADC를 지원해야 정밀진단에 오진을 줄일 수 있다. 이번 측정은 실린더압축압력 파형으로 타이밍, 밸브고장, 헤드고장 등 수많은 엔진기계적 고장 진단시 사용한다. 파형이 정밀해야 밸브에 카본이 많아서 헤드쪽 고장인지까지 알 수 있다.

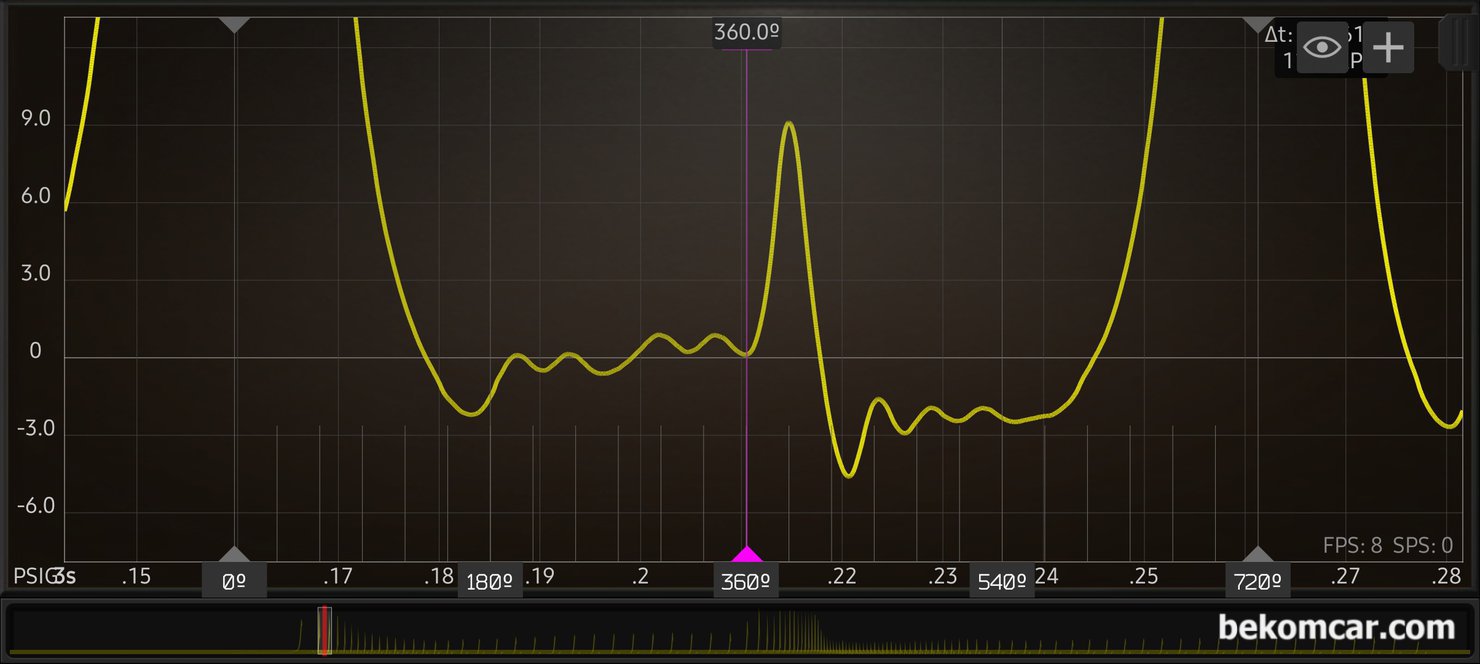

ROTKEE PS16 실린더압축압력센서 와 Martin Loren HS512Max 오실로스코프 활용하여 실린더압축압력을 측정한다. HS512Max는 12Bit ADC를 지원하여 위처럼 파형을 많이 확대하여도 계단모양의 파형이 아니라 아주 섬세한 정밀 파형이 표시된다. 12Bit ADC는 고가의 스코프에서만 지원되는 기술적 스펙이다. 크기가 작다고 가격이 부담 없다고 기술이 좋지 않는것은 아니다.

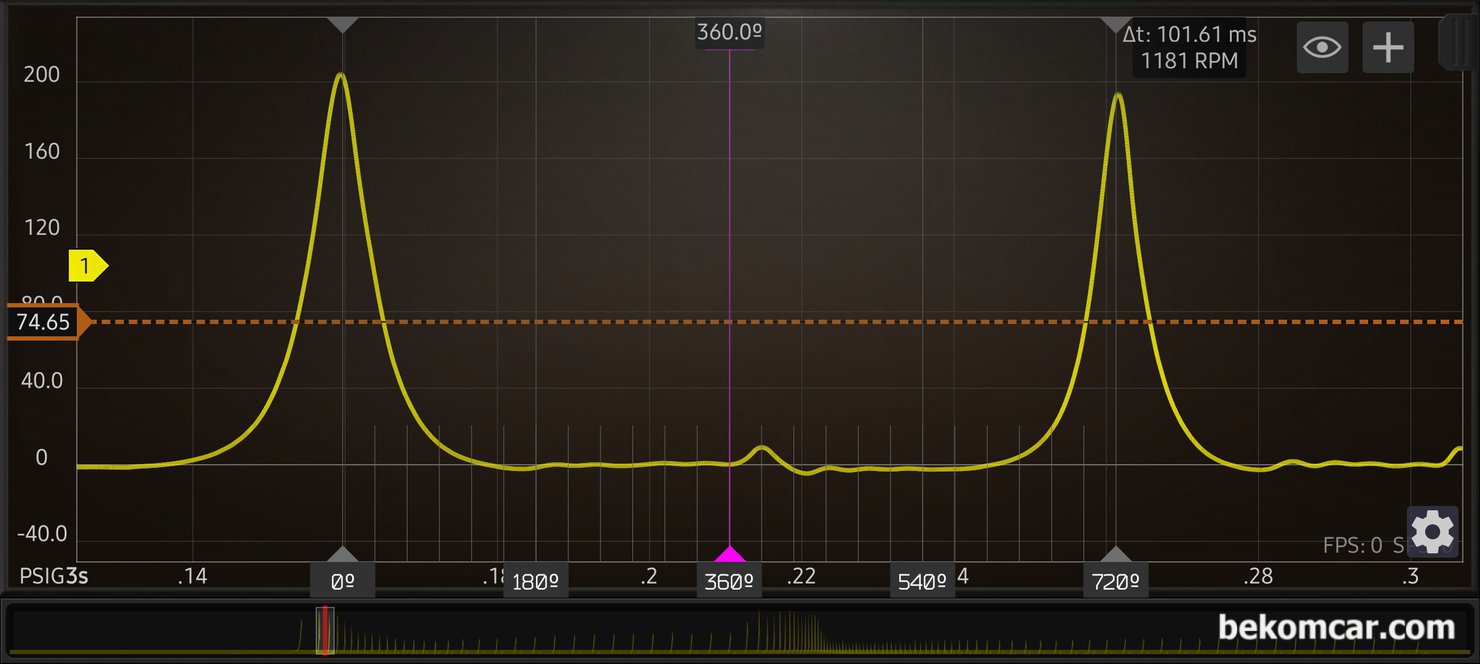

ROTKEE (rotkee.com) PS16 실린더압축압력센서 와 Martin Loren HS512Max 오실로스코프 로 측정한 크랭킹 시의 실린더압축압력 센서 파형이다. 정밀진단을 하기위해서는 수직으로 해상도를 높여야 하는데, HS512Max 와 ROTKEE PS16 으로 측정한 파형은 계단모양없이 정밀파형이 지원된다. PS16 과 HS512Max 둘 다 베콤카에서 국내대리점으로 수입 공급하고 있다.
Martin Loren (martinloren.com) 이 개발한 자동차전용 12Bit ADC 지원 2채널 HS512Max 오실로스코프 이다. 각 채널별 'DC, AC, OFF' 옵션이 있다. 'OFF'는 사용하지 않을때 혹 숨길때 선택한다. 12Bit ADC 지원은 상당한 고가의 오실로스코프에서만 지원되는 기능으로 파형정밀 진단시 정확성을 위하여 매우 중요한 기술적 스펙이다.
