상당히 특이한 실린압축압력 파형 사례, 교육용 자료
실린더압축압력 센서 파형은 엔진의 기계적 고장진단에 가장 중요한 역할을 한다. 캠각센서가 없는 배기캠새프트 타이밍 어긋난것 그리고 몇 코 어긋났는지 등까지 알 수 있다. 이번 측정 차량의 경우는 상당히 특이한 배기밸브 와 흡기밸브 닫히는 시점의 파형이다. 추후 정비사 엔진기계적 진단과정 교육용으로 남긴다.

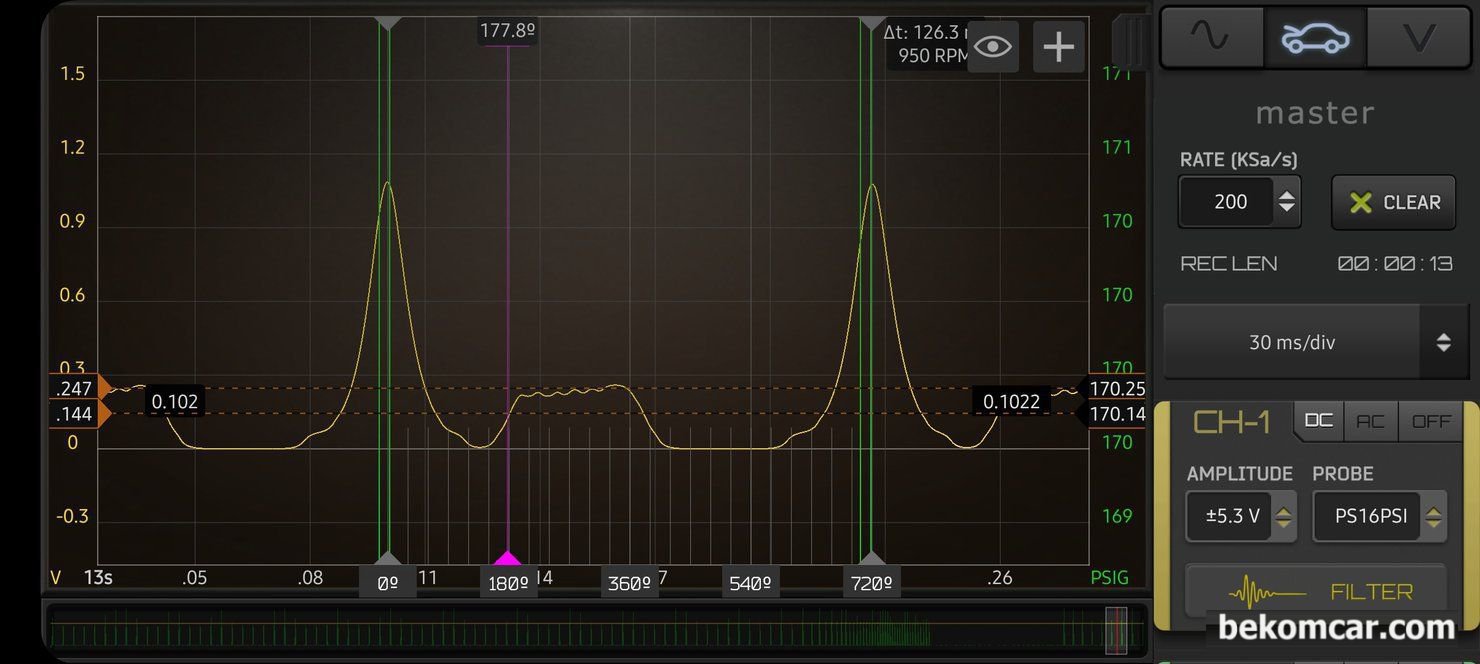

상당히 특이한 배기밸브 와 흡기밸브 닫히는 시점의 파형이다. 추후 정비사 엔진기계적 진단과정 교육용으로 남긴다.

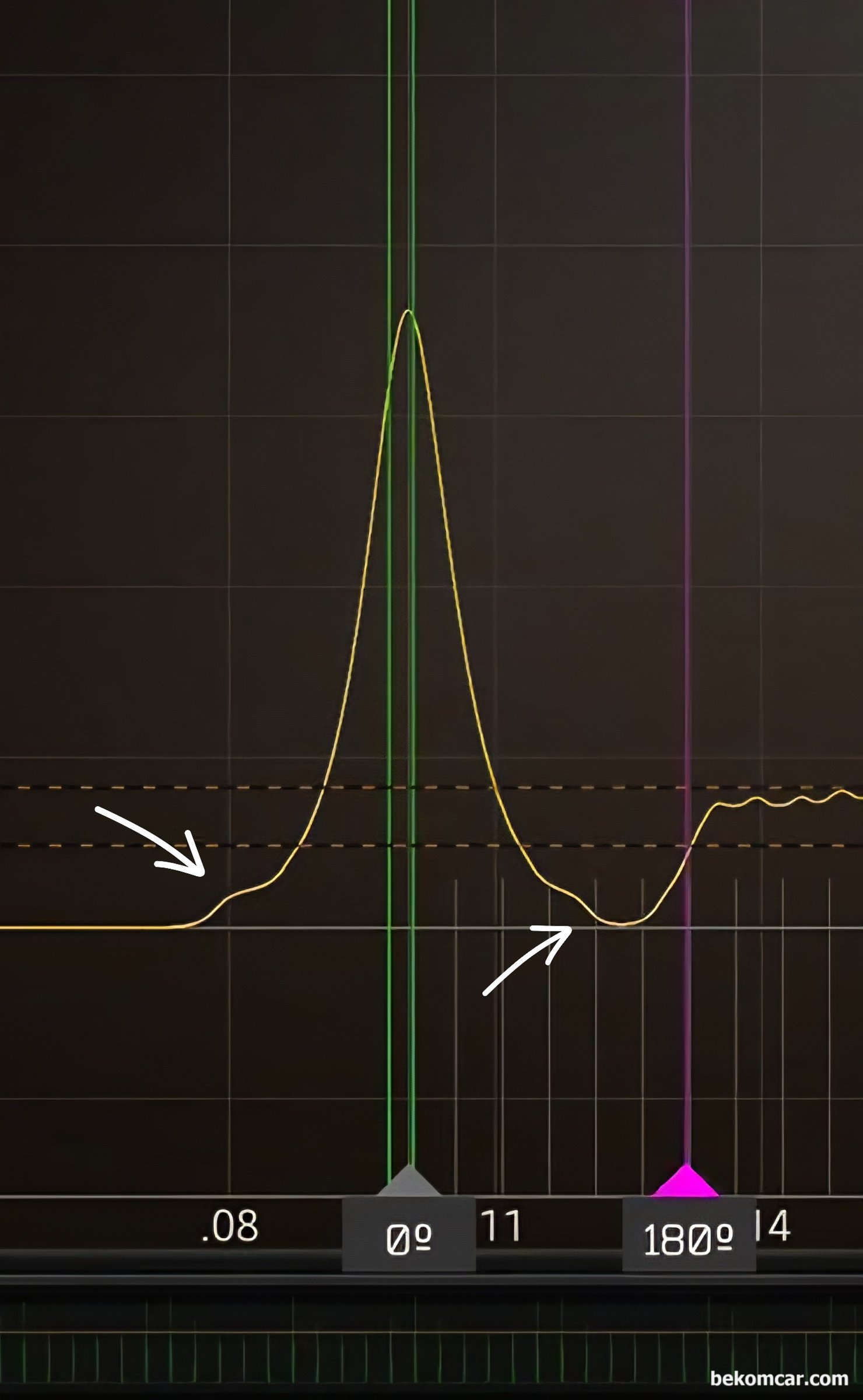

화살표 부분이 상당히 특이한 구간이다. 피스톤이 상사점으로 이동하는 순간 그리고 다시 하사점으로 하강하여 배기밸브 가 열리는 시점의 공기 체적의 변화를 압력으로 나타낸 것이다.
