마세라티 기블리 U0202고장코드, 도어 제어시스템 CAN & LIN 트랜시버 칩 99PM62XP

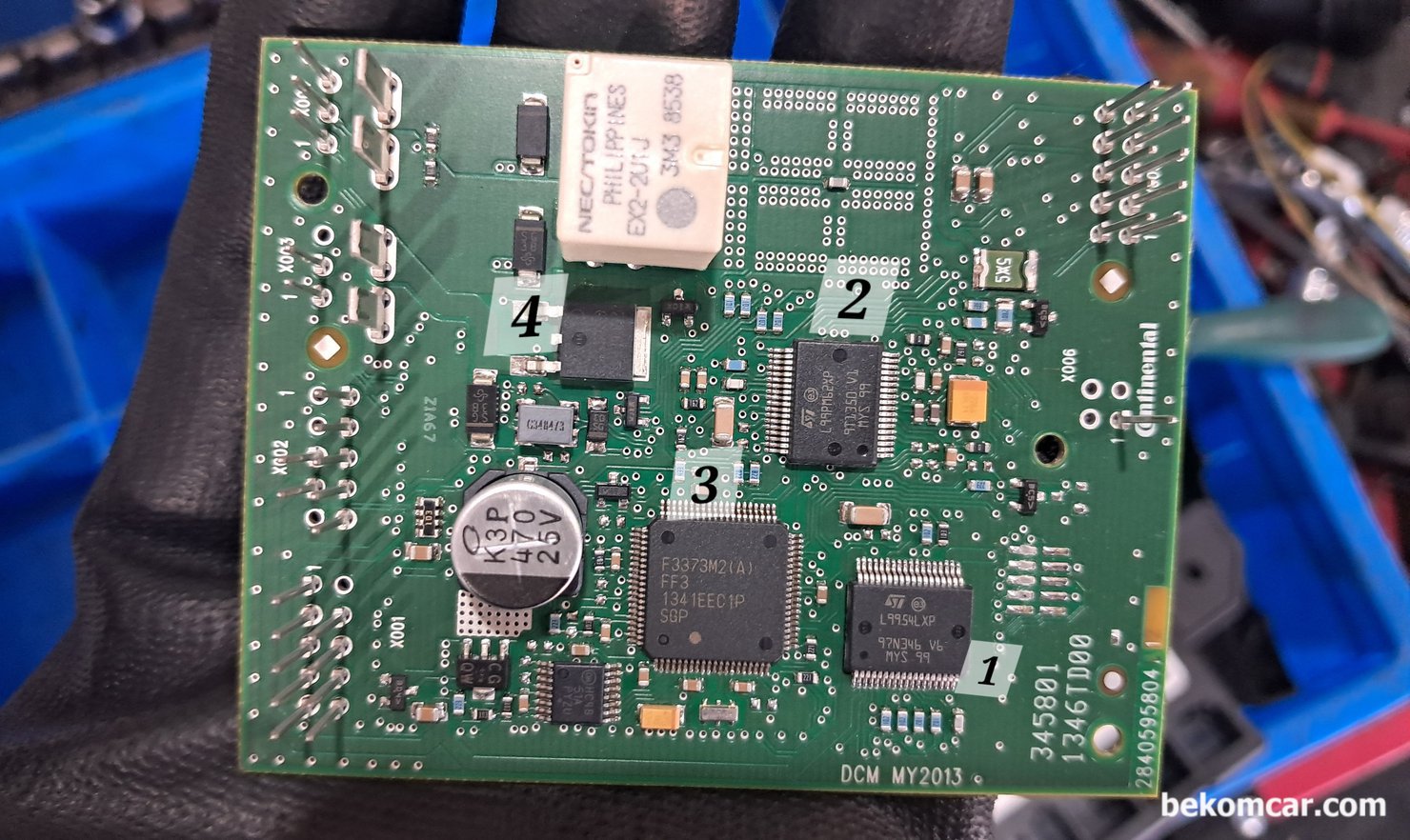

마세라티 기블리 U0202 고장코드 조수석 뒤 창문고장 도어모듈 핵심 칩 정보이다. #1 NEC Multiplexer Chip, #2 ST Power Management IC with LIN and Hight Speed CAN, #3 NEC IC Chip, #4 ST Door Actuator Chip 이다. 설명서에 의하면(구글번역한것임) "L99PM62XP는 다양한 대기 모드와 LIN 및 HS CAN 물리적 통신 계층을 포함한 향상된 시스템 전원 공급 기능을 전자 제어 장치에 제공하는 전력 관리 시스템 IC입니다. 시스템 마이크로컨트롤러와 센서와 같은 외부 주변 장치 부하에 전원을 공급하는 2개의 저전압 강하 레귤레이터를 포함하고 있으며, 프로그래밍 가능한 로컬 및 원격 웨이크업 기능을 통해 향상된 시스템 대기 기능을 제공합니다. 또한, 5개의 하이사이드 드라이버, 2개의 로우사이드 드라이버, 그리고 2개의 연산 증폭기를 통해 시스템 통합 수준이 향상되었습니다. " 라고 한다.
마세라티 기블리 U0202 고장코드 조수석 뒤 창문고장 진단과정. 기존 모듈 형태를 알아보기 위하여 모듈 커버를 열고 코넥터 및 칩 등을 살펴본다. #2번 99PM62XP 칩 정보이다. #1 NEC Multiplexer Chip, #2 ST Power Management IC with LIN and Hight Speed CAN, #3 NEC IC Chip, #4 ST Door Actuator Chip 이다. 특이한 것은 LIN 2.1 트랜시버칩 & 일부 네트워킹을 지원하는 HS CAN 트랜시버 칩 등이 하나로 통합되어 있다는 것이다. 보통 자동차 도어제어나 BCM 제어모듈에 사용된다 라고 한다. 99PM62XP 데이터 시트 출처: https://www.st.com/resource/en/datasheet/l99pm62xp.pdf
마세라티 기블리 도어 이다. 이제는 도어의 대부분의 기능도 통신 제어를 하는것 같다. 얼른 보기에는 똑 같아 보여도 도어 제어 모듈 이 있고, 여기에는 HS CAN 과 LIN 통신이 사용되고 있다. 창문 작동이 되고 있지 않는 상태이고, U0202 고장코드 가 스캔되는 상태이다.

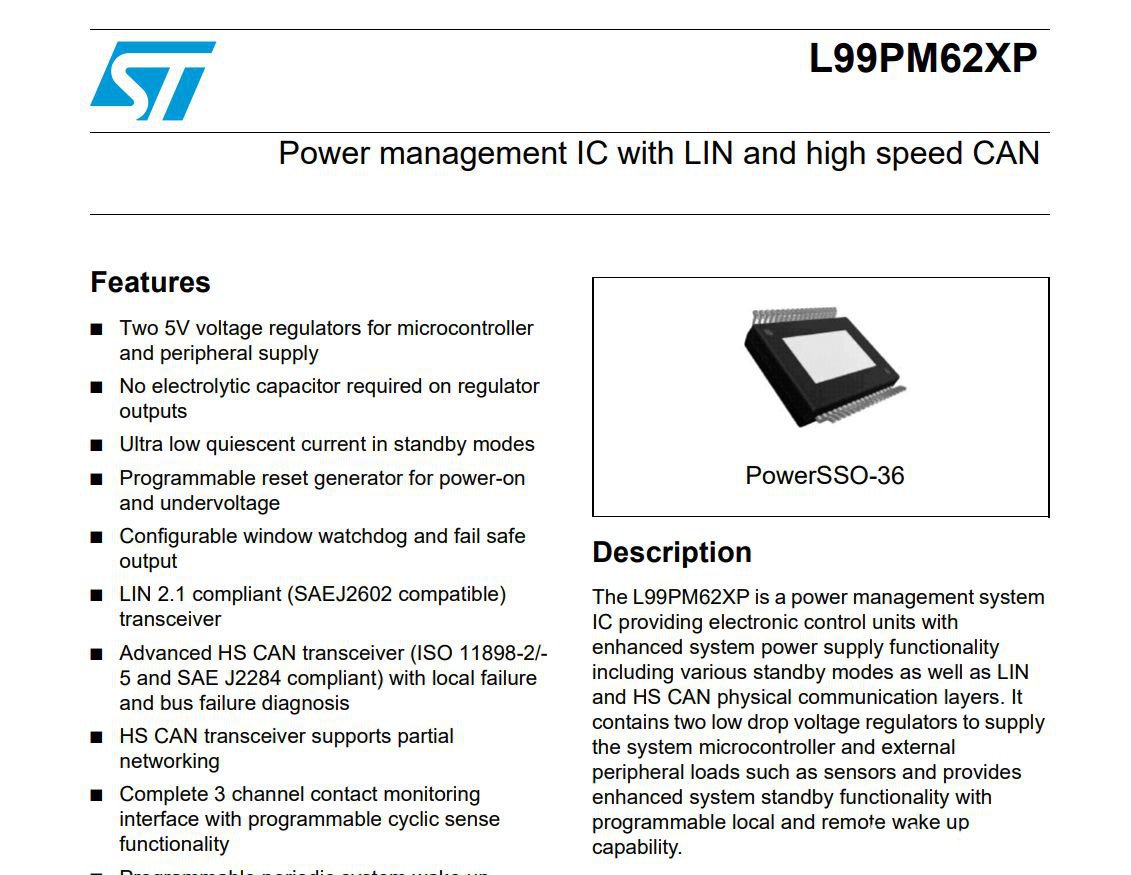

ST L99PM62XP, Power management IC with LIN and high speed CAN 으로 "99PM62XP는 다양한 대기 모드와 LIN 및 HS CAN 물리적 통신 계층을 포함한 향상된 시스템 전원 공급 기능을 전자 제어 장치에 제공하는 전력 관리 시스템 IC입니다" 데이터시트 설명을 구글로 번역한 내용이다.
