2014년 포드 익스플로러 3.5L ECM 인젝터제어 파형분석 결과 기록
2014년 포드 익스플로러 3.5L 인젝터 파형분석 결과 기록이다. 인젝터 2개의 제어신호가 측정되지 않고 있다. ECM에서 #3번 그리고 #6번 인젝터 제어신호를 못 보내는것 이다. 얼른 보면 정상이지만, 자세히 분석하면 여러면에서 상당히 특이한 인젝터 파형이다. #3번 및 #6번 인젝터 신호를 못 보내는것이 ECM고장인지, 아니면 다른 이유인지 추가적인 분석이 필요하다. 현 상태로는 99%이상 ECM고장으로 판단될 수 있다.

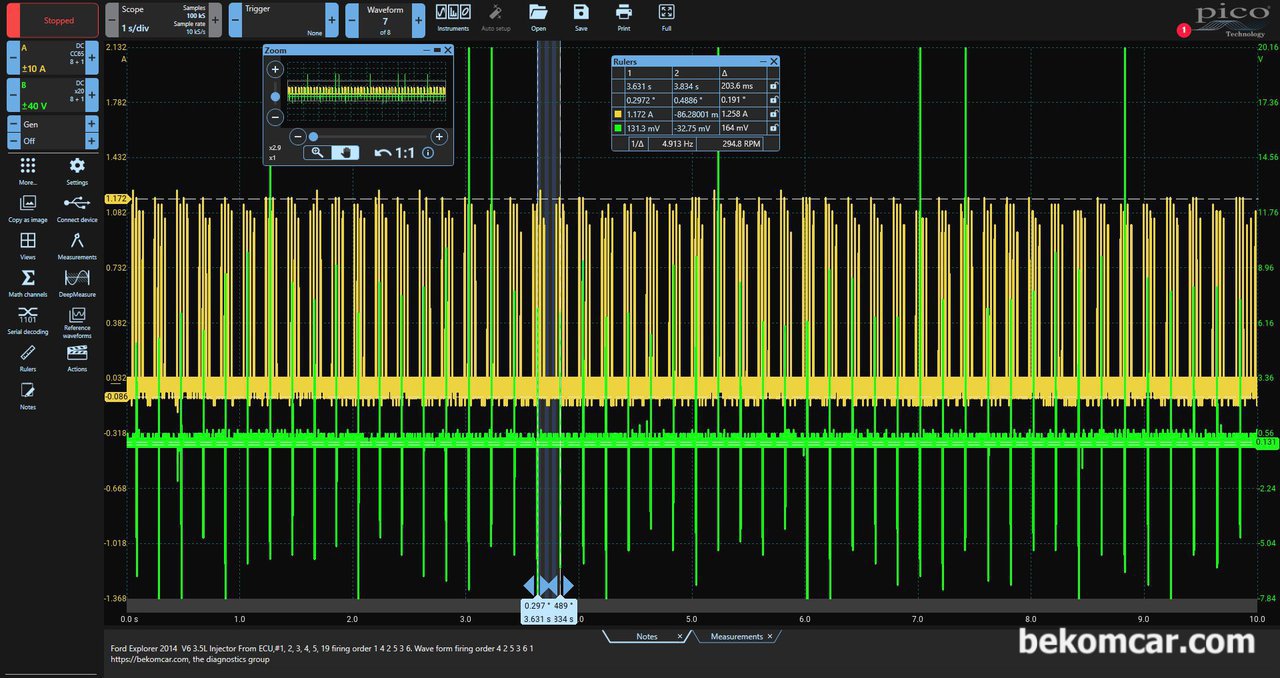

2014년 포드 익스플로러 3.5L 인젝터 파형분석 결과 기록이다. 인젝터 2개의 제어신호가 측정되지 않고 있다. ECM에서 #3번 그리고 #6번 인젝터 제어신호를 못 보내는것 이다.

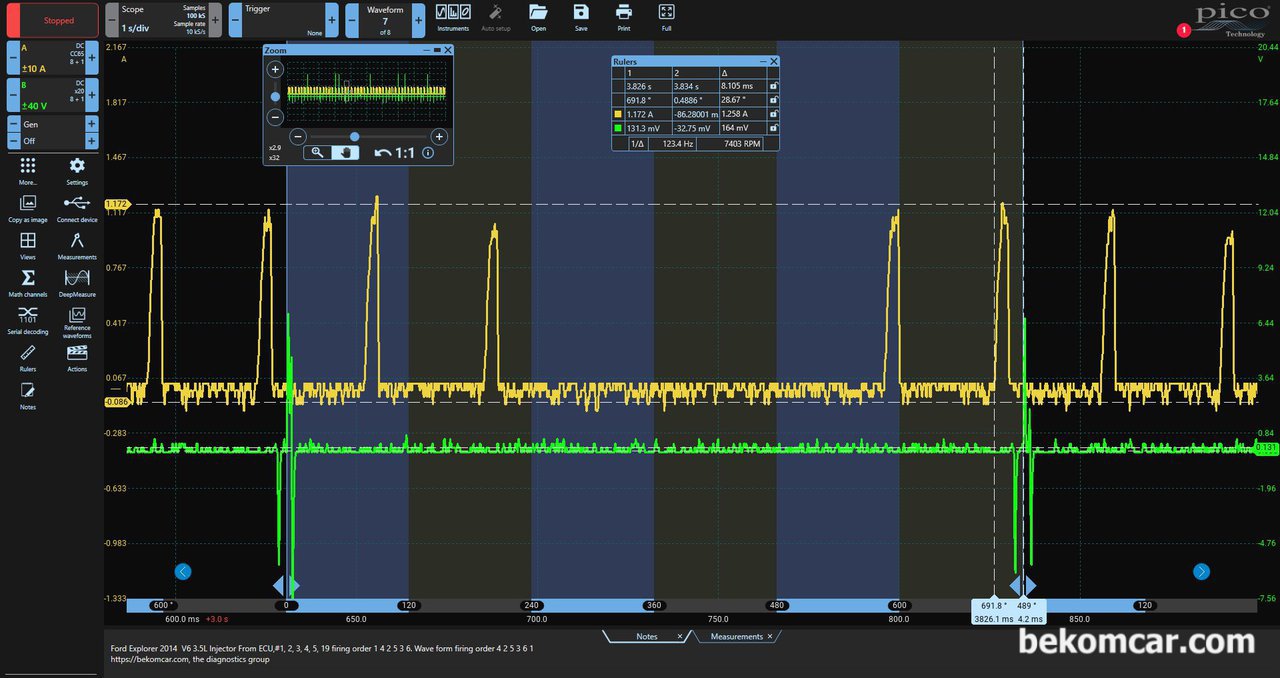

2014년 포드 익스플로러 3.5L 인젝터 파형분석 결과 기록이다. 점화 한 주기동안의 인젝터 파형을 확인한다. #3번 & #6번 인젝터 2개의 제어신호가 측정되지 않는것이 명확히 확인된다.

2014년 포드 익스플로러 3.5L 인젝터 파형분석 결과 기록이다. 인젝터 파형을 확대하여 좀 더 자세히 살펴본다. 인젝터 2개의 제어신호가 측정되지 않는것이 명확히 확인된다. ECM에서 #3번 그리고 #6번 인젝터 제어신호를 못 보내는것 이다. 하지만 다른 이유가 있을수도 있다.

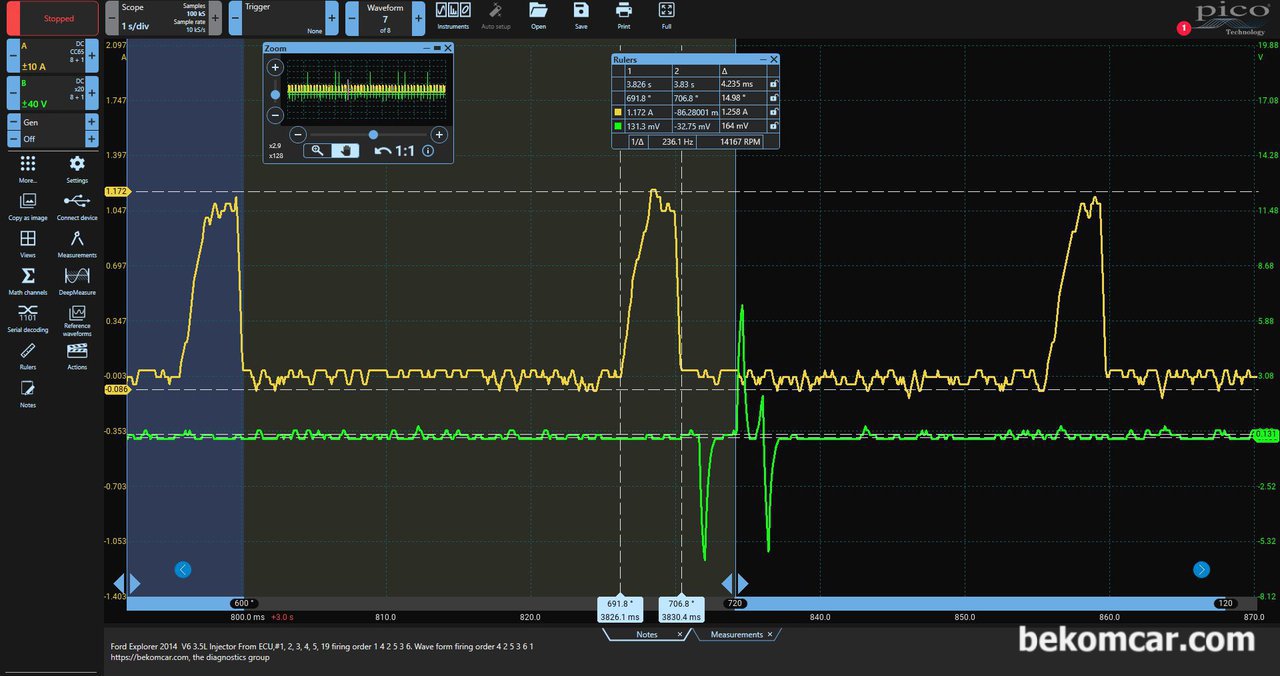

2014년 포드 익스플로러 3.5L 인젝터 파형분석 결과 기록이다. 좀 더 확대하여 인젝터 작동시간과 점화시점 간 시차를 확인해본다. ECM은 점화코일이 고장이거나 등 실화가 심하면 인젝터를 자동으로 차단하는 기능있다.
