2채널 피코 2204A에 사용할 4mm 바나나 잭 맞춤식 프로브 작업기록
ECU코넥터 배터리 단자 등 다양한 환경에서 상당히 다른 형태의 진단이 필요할 때가 많다. 가능한 다양한 상황에서 진단업무가 가능하도록 스코프 프로브등을 재 정비한다. 스코프는 Micsig VATO2004 와 피코 2채널 2204A 를 주로사용한다. 이번에는 그라운드를 분리하여 좀 더 효율적으로 스코프를 사용할 수 있게 했다.

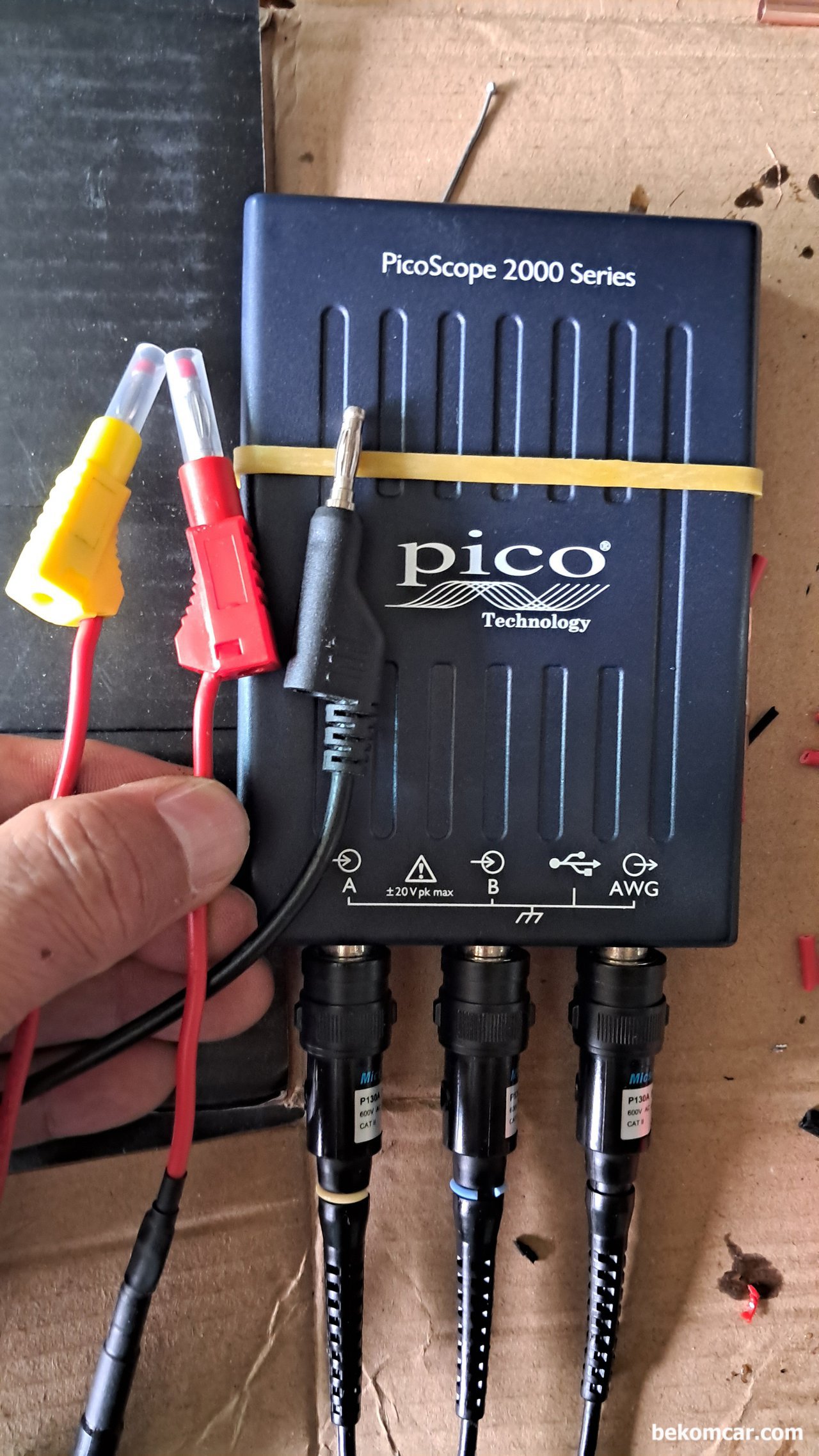

스코프는 Micsig VATO2004 와 피코 2채널 2204A 를 주로사용한다. 오늘 작업은 피코2채널 2204A 의 프로브 맞춤형 작업이다. 기존 프보르를 전부 4mm 바나나 잭을 사용할 수 있게 개조했다.
피코 2채널 2204A 프로브 맞춤형 작업이다. 기존 프보르를 전부 4mm 바나나 잭 사용으로 개조하여 다양한 종류의 배선진단 작업이 쉬워졌다.

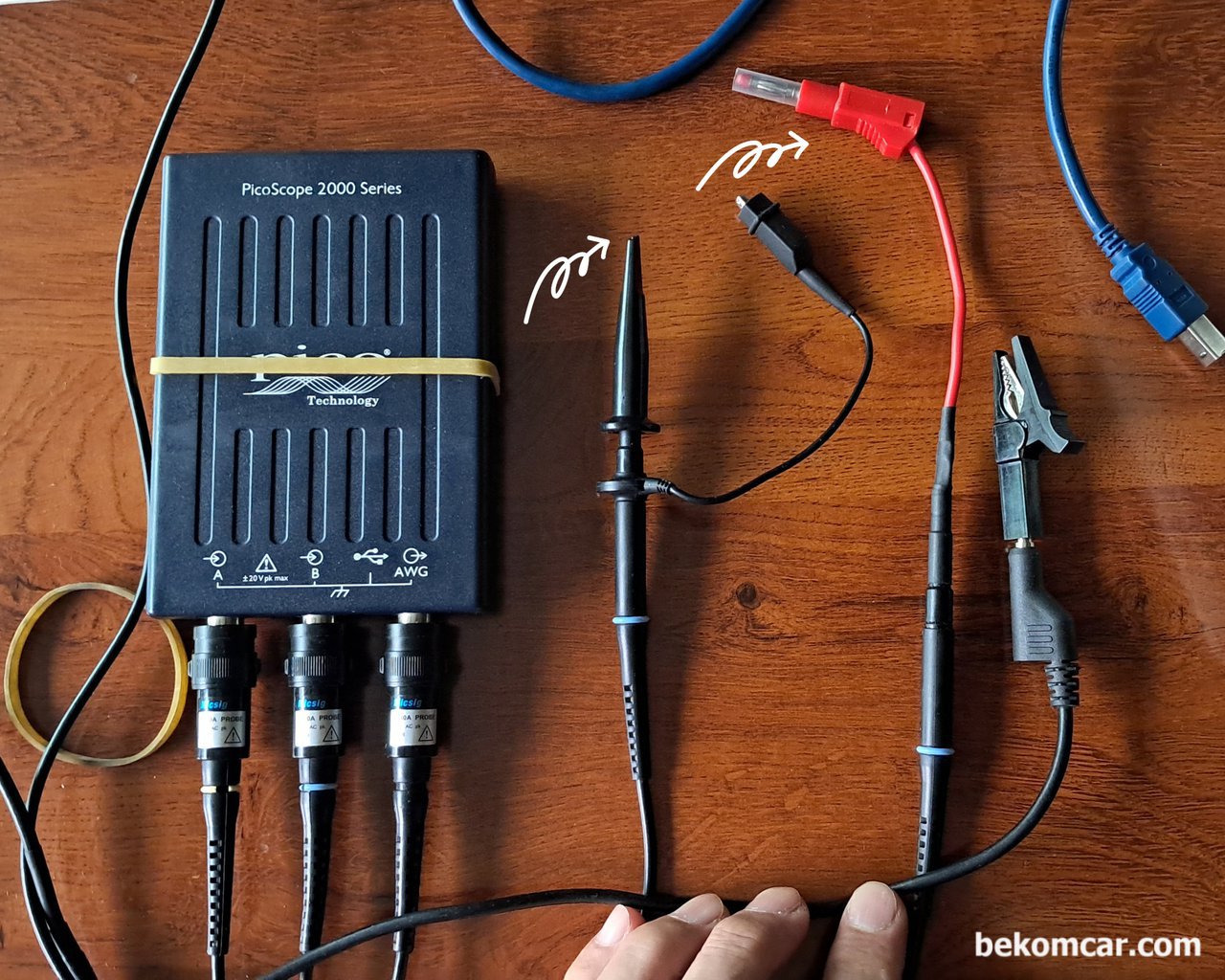

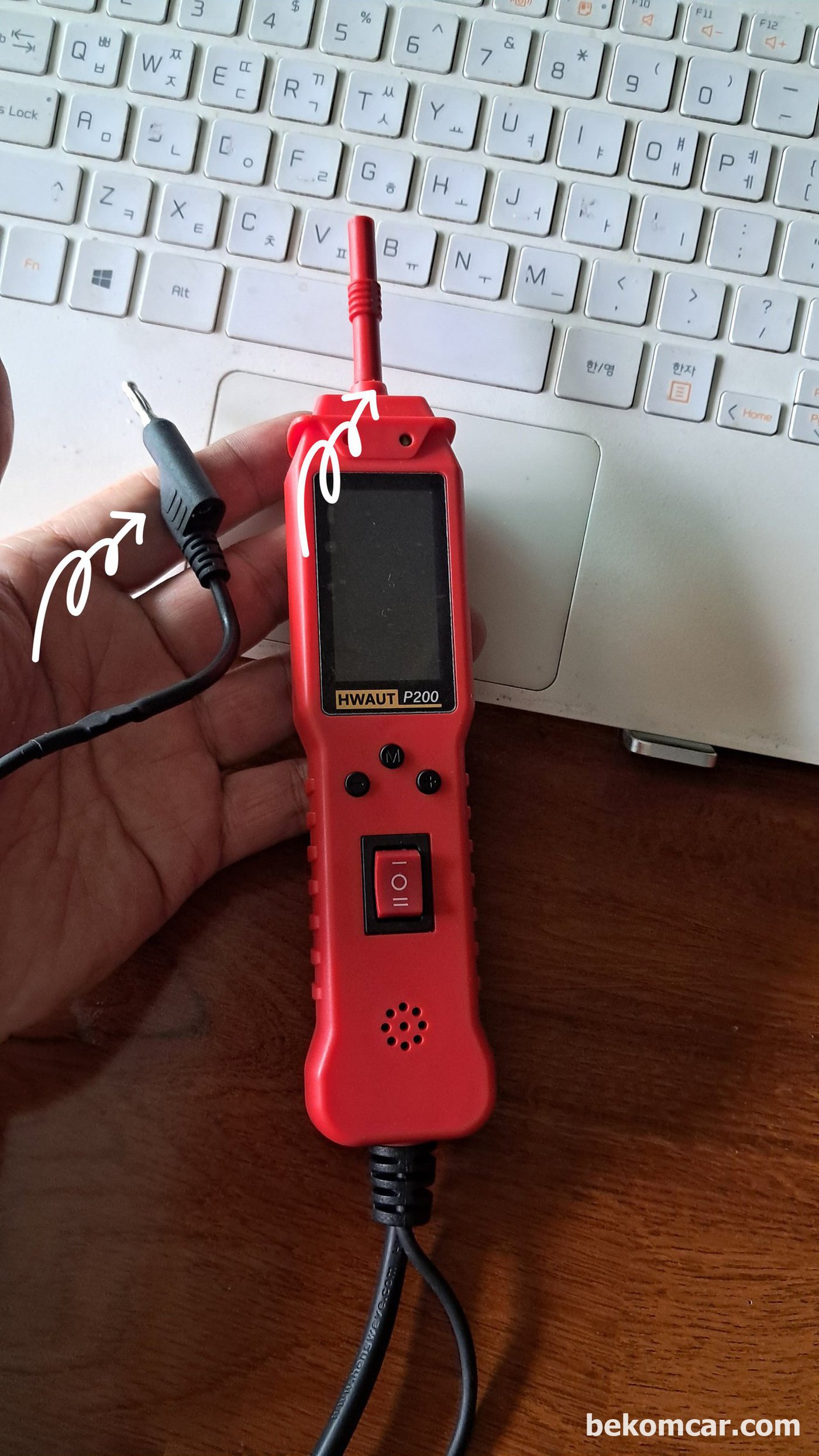

오늘 작업은 피코2채널 2204A와 사용할 수 있는 상황을 만들어본다. 양면 암 Female 4mm, 4mm 탐침봉, 4mm 악어클립 및 맞춤식 프로브등 모두 사용이 가능하다.

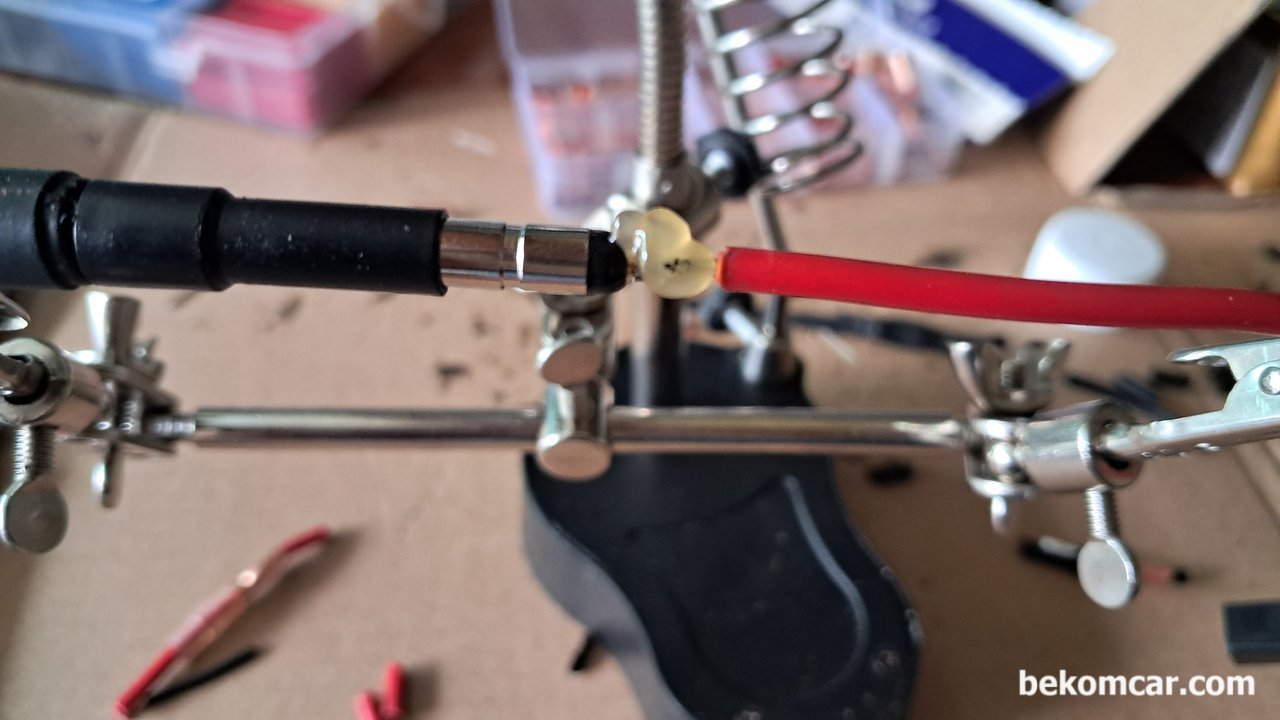

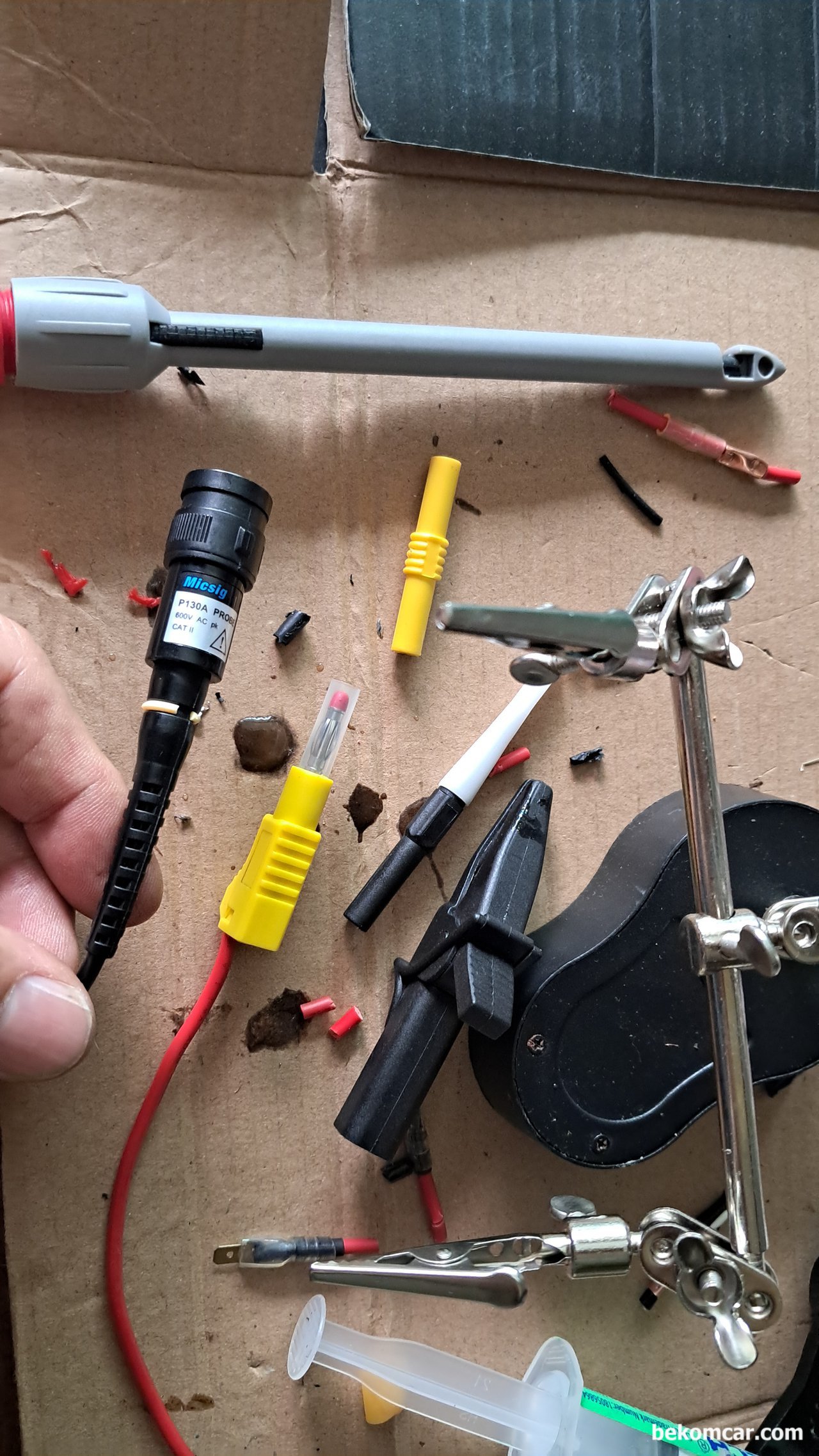

기존 Micsig VAT2004 스코프 구매시 함께 온 BNC 프로브를 4mm 바나나 잭 사용가능하게 맞춤식으로 바꾸는 작업중이다.
2채널 피코 2204A에 사용할 4mm 바나나 잭 맞춤식 프로브 작업기록 이다. 다양한 차종의 코넥터 및 각종 전장장치 측정에 안정적인 신호추출이 가능할것이다.
기존 송곳형태 사용도 가능하고 추가로 양면 4mm 잭을 개조해서 다양햐 4mm 프로브를 사용가능하다. 하네스 측정시나 프로빙시에는 4mm탐침봉을 연결해서 사용하면 하네스 손상을 최소화 할 수 있다.

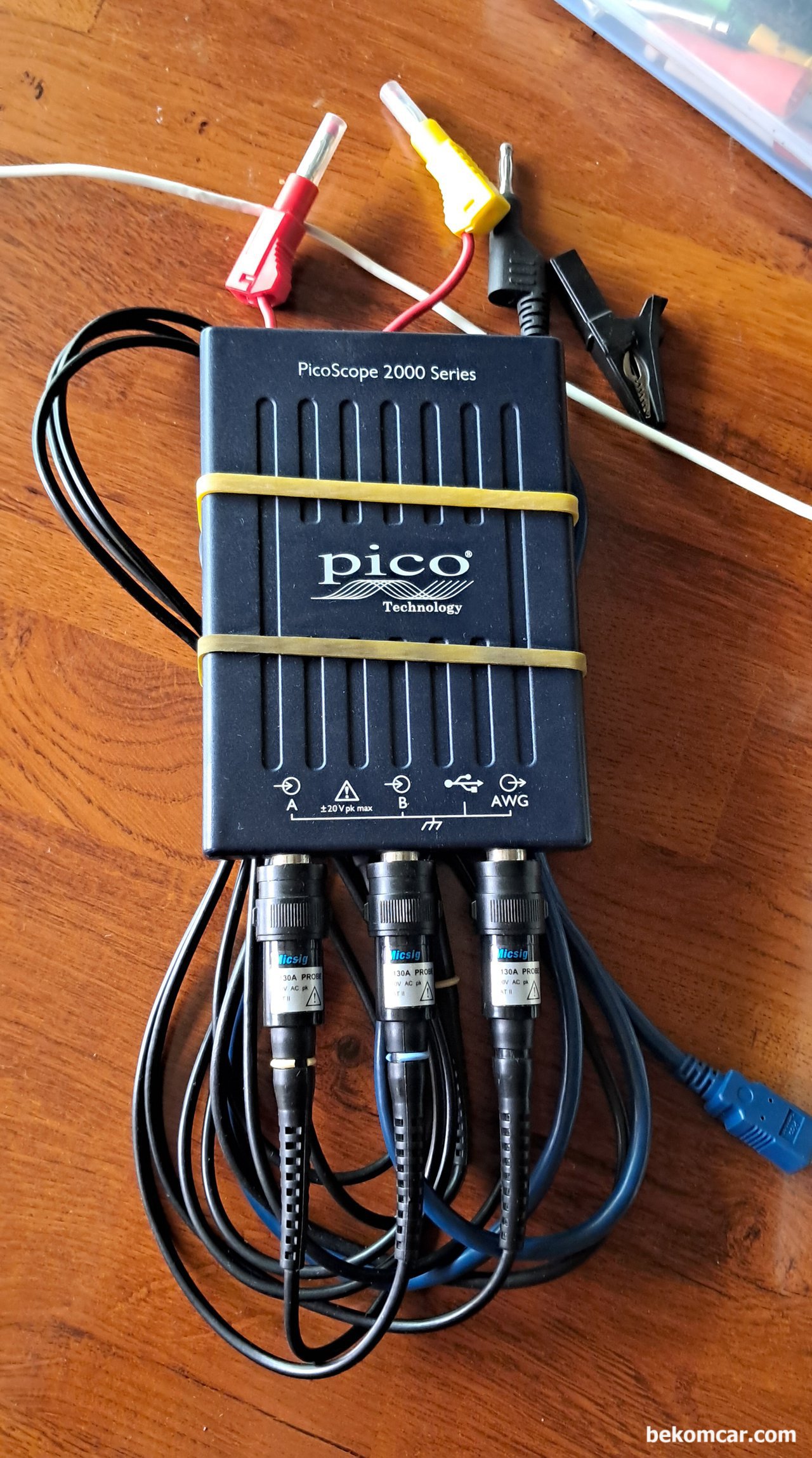

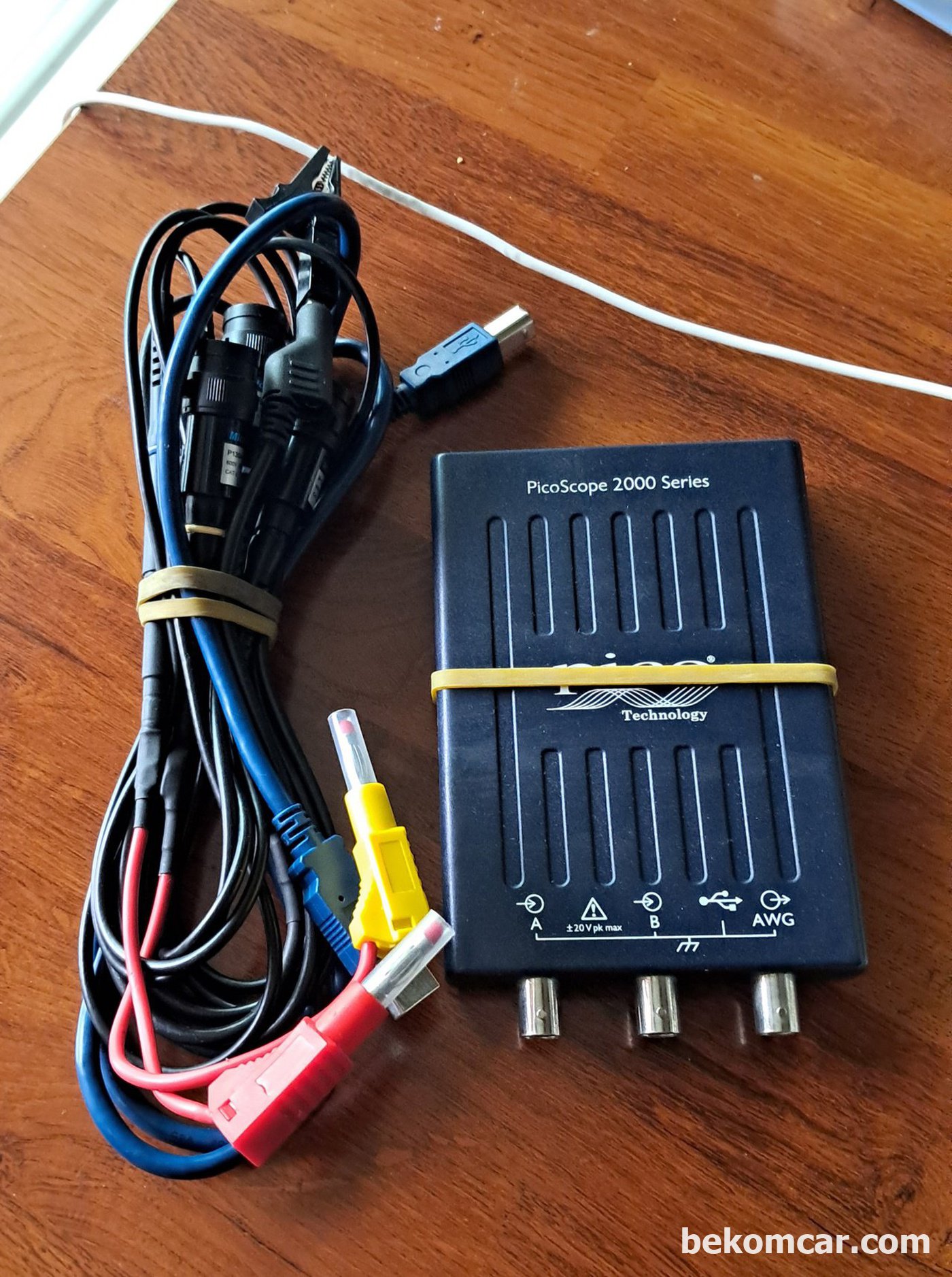

피코 2채널 2204A 와 개조한 4mm 바나나 BNC 케이블이다.
오실로스코프 와 맞춤식 4mm 바나나 하네스 작업한 기록들이다.
