릴레이 콘트롤 과 로드사이드 핀 구분한방법
회로를 보는것이 가장 좋다. 하지만 정비중 수많은 차량들의 다양한 회로도를 다 볼 수 없을때가 있다. 이런경우 릴레이를 자세히보면 85 86번호가 있으면 콘트롤, 30 87번이 있으면 로드 핀이다. 또한 핀 을 자세하보면 콘트롤 핀은 좀 더 가늘고 너비가 짧다. 왜냐하면 적은 전력을 사용하기 때문이다. 반대로 로드사이드는 고 전력을 사용하기세 핀이 더 크고 배선도 더 두껍다.

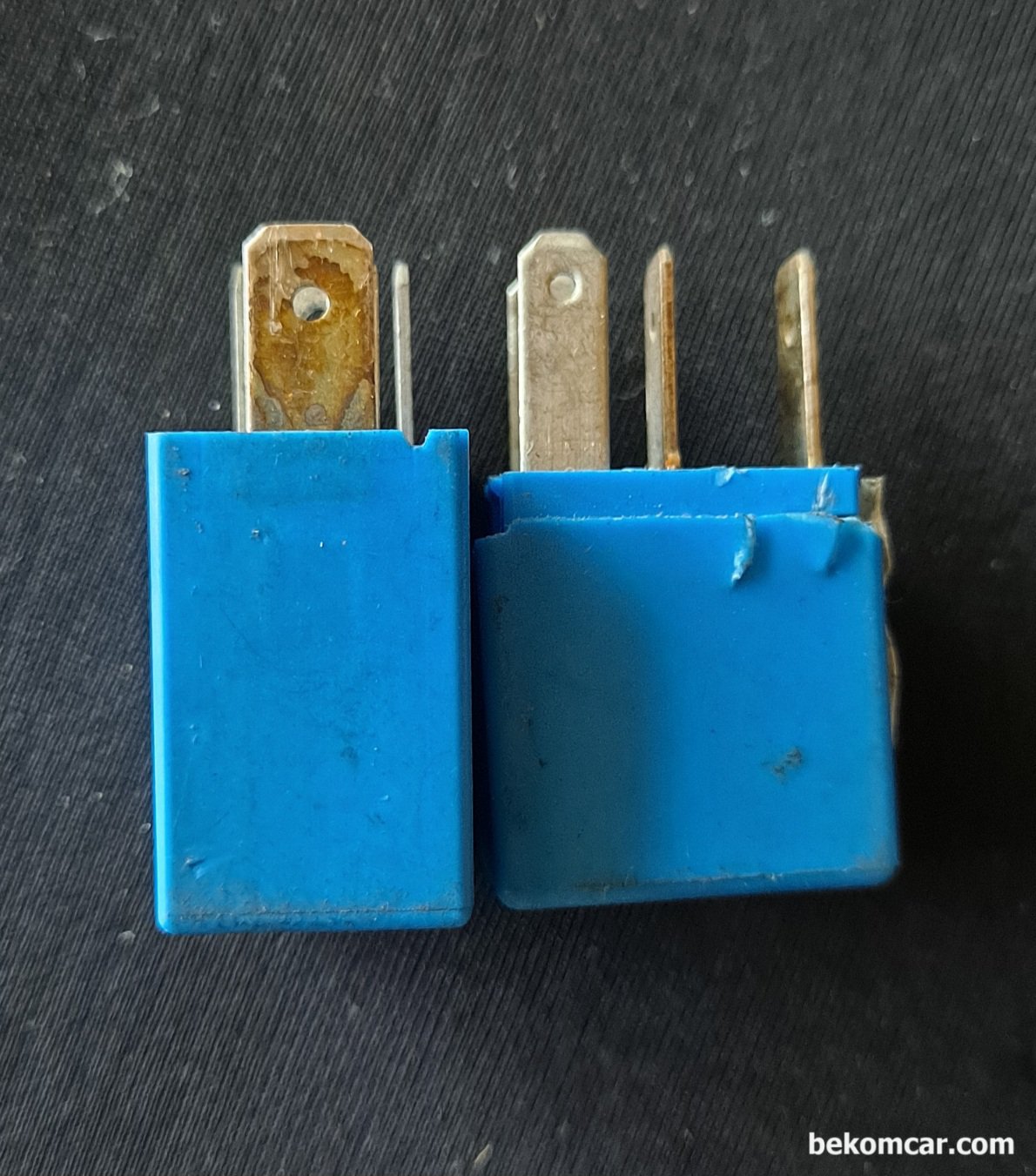

릴레이 컨트롤 과 로드사이드 구분하기, 왼쪽 릴레이 핀이 더 크다. 바로 로드 사이드이다. 비교를 위해 같은 릴레이 핀을 ㅡ 로드 와 컨트롤 ㅡ 비교했다.
릴레이 컨트롤 과 로드사이드 구분하기, 핀이 더 큰것이 로드 사이드이다. 좀 더 작은 릴레이 핀이 컨트롤 사이드이다.
