[Automotive 자동차전용]
구입후 프로그램 설치하기
يناير 22, 2026, 3:46 م, خميس, KST.
HS512Max 구입 후 스코프 프로그램 다운로드 & 설치 및 기본 세팅 방법이다. 처음 사용자는 꼭 참고한다.
مهم ! HS512Max는 80V 가 최대입력 전압이니, 초과 할 경우 감쇄기 (Attenuator)를 사용해야 한다. 사용전 파일저장공간 설정 및 저장시간.공간 메모리 설정은 필수이다.
HSCope 관련 라이센스는 개발자 Martin Loren 의 프로그램 라이센스 정책을 따른다.
#1. 구글플레이 어플다운로드
구글 계정으로 구글플레이에서 'HScope Automotive' 로 검색하여 어플을 설치한다
#1. 바탕화면에 HScope 아이콘 확인
HScope 설치후 아이콘 확인후 원하는 위치로 이동하여 쉽게 접근이 되게 한다.
#1. 일반 오실로스코프 화면
전형적인 오실로스코프로 한 화면에 계속해서 파형이 표시된다. 저장이 필요없이 간단히 파형을 확인하기에 좋다. 화면 상단 오른쪽 에 '~ 물결' 모양 아이콘이다.

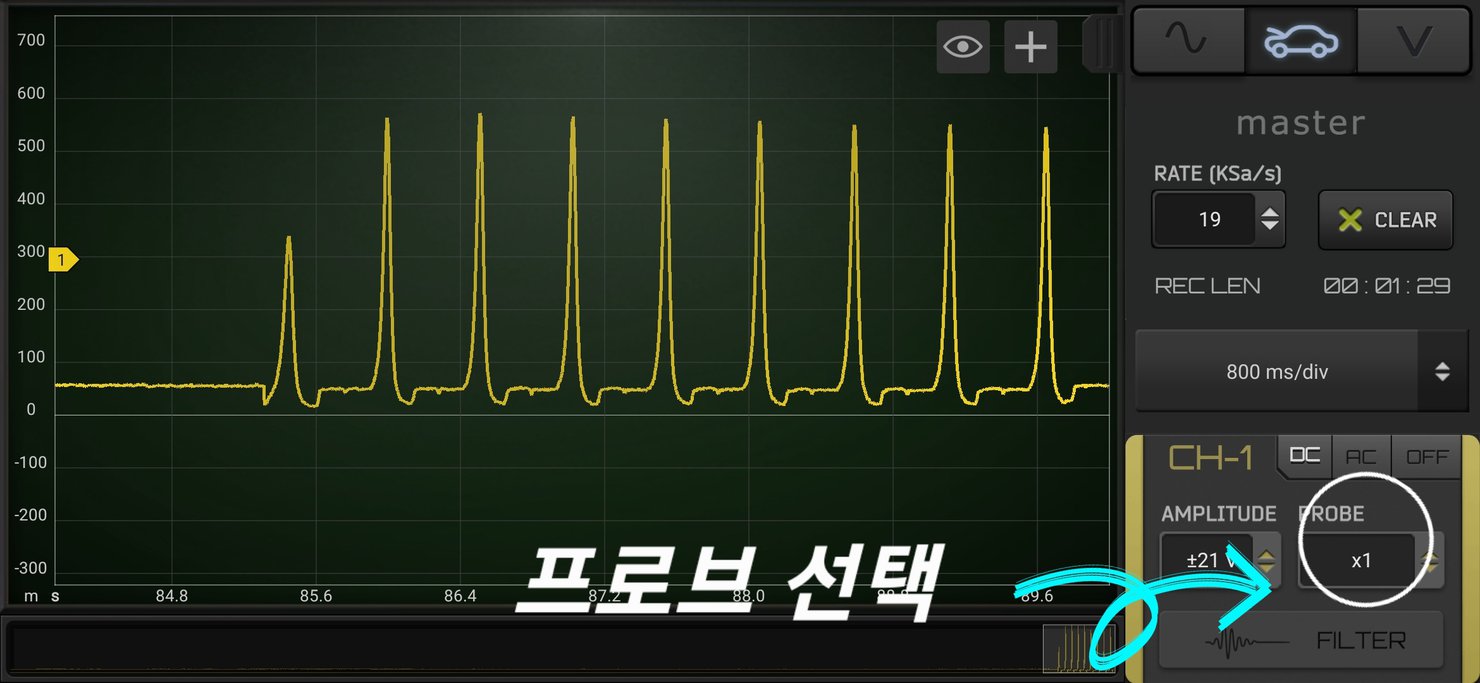

#2. 자동차전용 스코프 화면
대부분의 경우에 사용이 권장되며, 자동차고장코드 진단 전용 프로그램 기능이다. 화면 상단 오른쪽 에 '본네트 열린 자동차' 모양 아이콘이다.
#3. 전압측정 화면
멀티미터 처럼 전압을 측정하는데 사용된다. 최소 최대 전압등이 표시된다. 화면 상단 오른쪽 에 'V' 모양 아이콘이다.
#1. 기본세팅하기
자동차전용 스코프 아이콘 눌러 자동차전용 으로 이동한다. 화면을 아래로 내리면 가장 오른쪽 아래쪽에 기어 모양의 세팅아이콘 을 클릭하여 세팅으로 이동한다.
#2. 최대저장 메모리 세팅하기
'General' 메뉴 탭 선택, 파형저장 메모리 를 설정한다. 메모리 공간이 클 수록 파형 저장시간 이 늘어난다.
#3. 파형저장공간 설정하기
'SYSTEM' 메뉴 탭 선택, 파형저장 공간 (폴더)를 지정해 준다. 모든 자동차전용 파형은 이곳에 저장이 되고 나중에 폰아니 태블릿 변경시 이 폴더를 그대로 가져가면 쉽게 데이터 이전이 가능하다.
#4. 파형저장공간 폴더 선택확인
원하는 파형저장 공간 폴더를 선택후' USE THIS FOLDER' 를 클릭하여 확인해준다.
#5. 기타기본사항 세팅하기
그래픽 품질은 'Antialias', 샘플보간 (Sample Interpolation)은 'Sinc' 그리고 녹화하기는 수동 'Manual' 로 세팅한다.
#1. 세팅에서 빠져나오기
세팅에서 빠져나가서 자동차전용 화면으로 이동하기 위하여 왼쪽 상단 HScope 를 클릭하면 자동차전용 스코프 화면으로 돌아간다.
